Automobilio priežiūra2632.„Grand Sport“, „Sports Tourer“
Atsukite varžtą ir nuimkite priekinį
dangtelį.
„Country Tourer“
Įkiškite atsuktuvą į įdubą ir
nuimkite priekinę plokštelę.
3. Atsukite tris varžtus ir ištraukite žibinto bloką į priekį.
4. Sukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
žibinto bloko.
5. Atjunkite kištukinę jungtį, paspausdami fiksavimo ąselę.
6. Ištraukite ir pakeiskite lemputės bloką, tada prijunkite kištukinę
jungtį. Atminkite: lemputė ir lizdas
sudaro vieną bloką, juos reikia
keisti kartu.
7. Įstatykite lemputės lizdą į žibinto bloką, pasukite pagal laikrodžio
rodyklę ir sujunkite.
8. Sumontuokite šviesos įtaisą priverždami tris varžtus.

264Automobilio priežiūra9. Pritvirtinkite priekinį dangtelį iružveržkite varžtą.
10. „Grand Sport“, „Sports Tourer“
Pritvirtinkite ir užfiksuokite
dangtelį.
Galiniai žibintai Galiniai ir stabdžių žibintai
suprojektuoti iš šviesos diodų.
Gedimo atveju pasirūpinkite, kad
šviesos diodus pakeistų autoserviso specialistai.
Posūkio žibintai, galiniai rūko žibintai
ir atbulinės eigos žibintai turi
lemputes, kurias galima pakeisti kaip
nurodyta toliau.„Grand Sport“
Žibinto blokas kėbule
1. Nuimkite dangtį atitinkamoje pusėje.
2. Ranka iš vidaus atsukite dviplastmasines apsaugines veržles.
3. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.

Automobilio priežiūra265
4. Sukite posūkio žibinto lemputėslizdą prieš laikrodžio rodyklę ir
išimkite iš žibinto bloko.
5. Išimkite ir pakeiskite posūkio signalo lemputę.
6. Prijunkite lemputės lizdą priežibinto bloko.
7. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite fiksavimo veržles
bagažinės skyriaus viduje.
Prijunkite dangtį.
Žibinto blokas bagažinės dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį. Stenkitės, kad
laido vamzdelis liktų savo vietoje.

266Automobilio priežiūra
4. Sukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
žibinto bloko.
Galinis rūko žibintas ( 1)
Atbulinės eigos žibintai ( 2)
5. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.Galinis rūko žibintas
Atbulinės eigos lemputė
6. Įstatykite lemputės lizdą į galinių žibintų bloką. Sumontuokitežibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.
Universalas „Sports Tourer“,
universalas „Country Tourer“
Žibinto blokas kėbule
1. Atsuktuvu atidarykite dangčius. Atsukite ir ištraukite abu sraigtus.

Automobilio priežiūra267
2. Atsargiai ištraukite galinio žibintobloką iš nišos ir išimkite jį.
Stenkitės, kad laido vamzdelis
liktų savo vietoje.
3. Sukite posūkio žibinto lemputės lizdą prieš laikrodžio rodyklę ir
išimkite iš žibinto bloko.
4. Atjunkite posūkio žibinto lemputę nuo lemputės lizdo ir pakeiskite.
5. Prijunkite lemputės lizdą prie žibinto bloko.
6. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite sraigtus. Uždarykite
dangčius.
Žibinto blokas bagažinės dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.

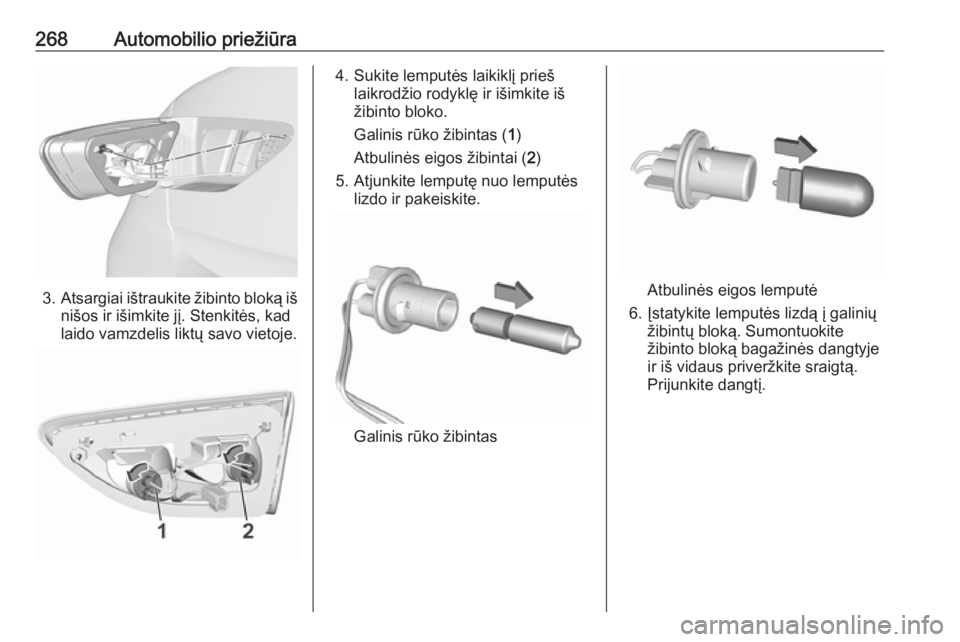

268Automobilio priežiūra
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį. Stenkitės, kad
laido vamzdelis liktų savo vietoje.
4. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
žibinto bloko.
Galinis rūko žibintas ( 1)
Atbulinės eigos žibintai ( 2)
5. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.
Galinis rūko žibintas
Atbulinės eigos lemputė
6. Įstatykite lemputės lizdą į galinių žibintų bloką. Sumontuokitežibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.

Automobilio priežiūra269Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį irpasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
Registracijos numeris apšviečiamas
šviesos diodais ir jų pakeisti
negalima. Jei šviesos diodai
defektiniai, kreipkitės į autoservisą.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Bagažinės skyriaus apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.

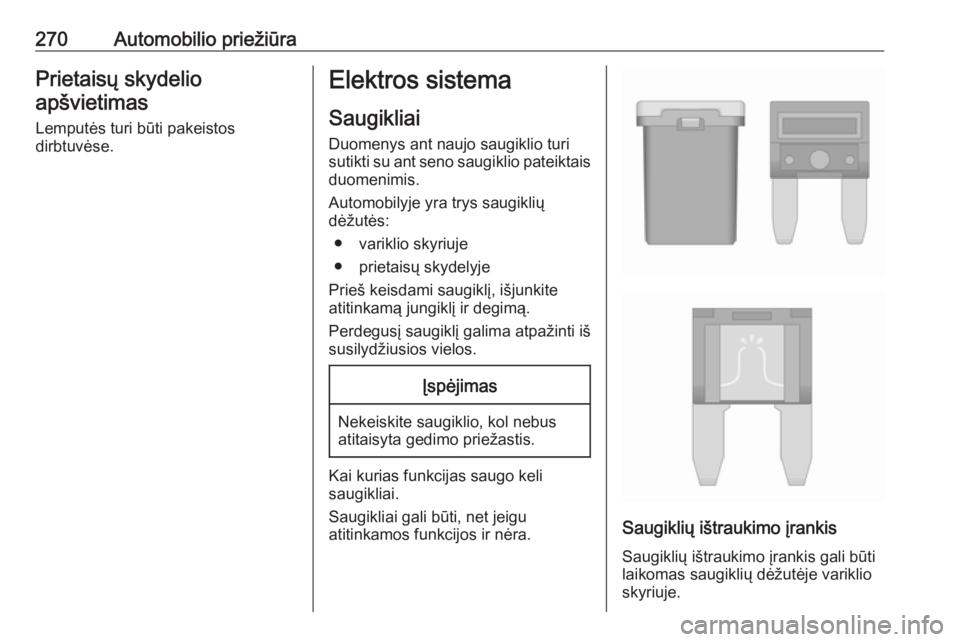

270Automobilio priežiūraPrietaisų skydelioapšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriuje
● prietaisų skydelyje
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos.Įspėjimas
Nekeiskite saugiklio, kol nebus
atitaisyta gedimo priežastis.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
