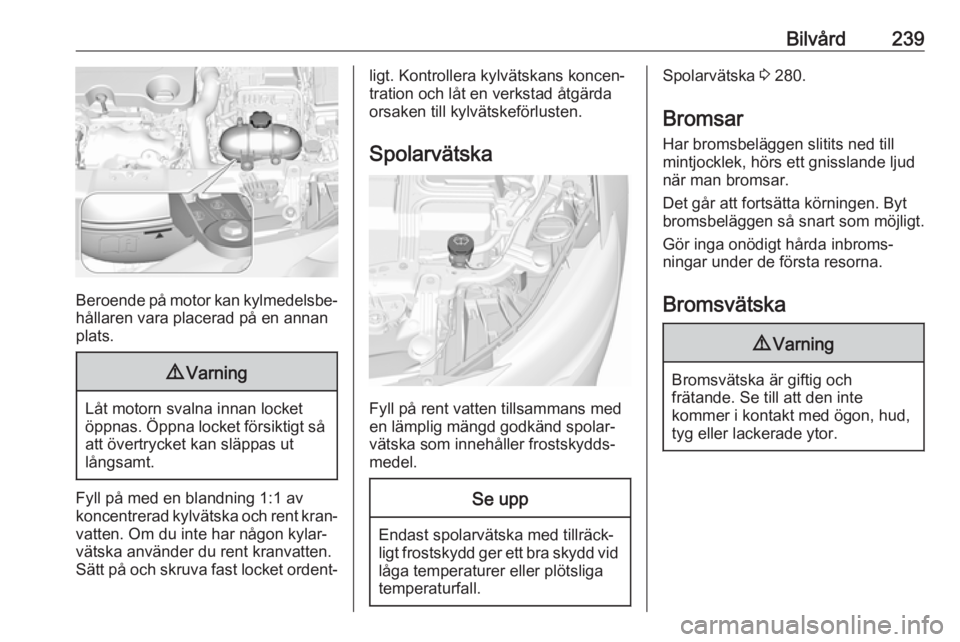

Bilvård239
Beroende på motor kan kylmedelsbe‐
hållaren vara placerad på en annan
plats.
9 Varning
Låt motorn svalna innan locket
öppnas. Öppna locket försiktigt så att övertrycket kan släppas ut
långsamt.
Fyll på med en blandning 1:1 av
koncentrerad kylvätska och rent kran‐
vatten. Om du inte har någon kylar‐
vätska använder du rent kranvatten.
Sätt på och skruva fast locket ordent‐
ligt. Kontrollera kylvätskans koncen‐
tration och låt en verkstad åtgärda
orsaken till kylvätskeförlusten.
Spolarvätska
Fyll på rent vatten tillsammans med
en lämplig mängd godkänd spolar‐
vätska som innehåller frostskydds‐
medel.
Se upp
Endast spolarvätska med tillräck‐
ligt frostskydd ger ett bra skydd vid låga temperaturer eller plötsliga
temperaturfall.
Spolarvätska 3 280.
Bromsar Har bromsbeläggen slitits ned till
mintjocklek, hörs ett gnisslande ljud
när man bromsar.
Det går att fortsätta körningen. Byt
bromsbeläggen så snart som möjligt.
Gör inga onödigt hårda inbroms‐
ningar under de första resorna.
Bromsvätska9 Varning
Bromsvätska är giftig och
frätande. Se till att den inte
kommer i kontakt med ögon, hud,
tyg eller lackerade ytor.

240Bilvård
Bromsvätskan måste befinna sig
mellan markeringarna MIN och MAX .
Om vätskenivån är under Om vätske‐ nivån är under MIN bör du kontakta
en verkstad.
Broms- och kopplingsvätska 3 280.
Bilbatteri
Bilens batteri är underhållsfritt förut‐
satt att körförhållandena möjliggör till‐
räcklig laddning av batteriet. Korta
körsträckor och återkommande
motorstarter kan ladda ur batteriet.
Undvik att använda onödiga elförbru‐ kare.
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Om bilen inte ska användas på mer än fyra veckor kan batteriet laddas ur.
Lossa polklämman från bilbatteriets
minuspol.
Bilens batteri får endast kopplas från och anslutas när tändningen är av.
Skydd mot urladdning av batteriet
3 144.
Koppla ur batteriet
Om bilbatteriet ska kopplas ur (t.ex.
pga. underhållsarbeten) måste larm‐
sirenen inaktiveras på följande sätt:
Slå på tändningen och slå av den
igen, koppla sedan från bilbatteriet inom 15 sekunder.
Byte av bilbatteriet
Observera!
Alla avvikelser från anvisningarna i
detta avsnitt kan leda till tillfällig
avaktivering av eller störning i stopp/ start- systemet.
Vid byte av bilbatteriet, kontrollera att
det inte finns några öppna ventila‐
tionshål i närheten av pluspolen. Om
det finns ett öppet ventilationshål i
detta område måste det stängas med
en propp och ventilationen vid minus‐
polen måste öppnas.
Vi rekommenderar att du låter en
verkstad byta bilbatteriet.
Stopp/start-system 3 162.
Laddning av bilbatteriet9 Varning
På bilar med stopp/start-system
ska du se till att laddningsspän‐
ningen inte överstiger 14,6 volt när du använder en batteriladdare. I
annat fall kan bilbatteriet skadas.
Start med startkablar 3 273.

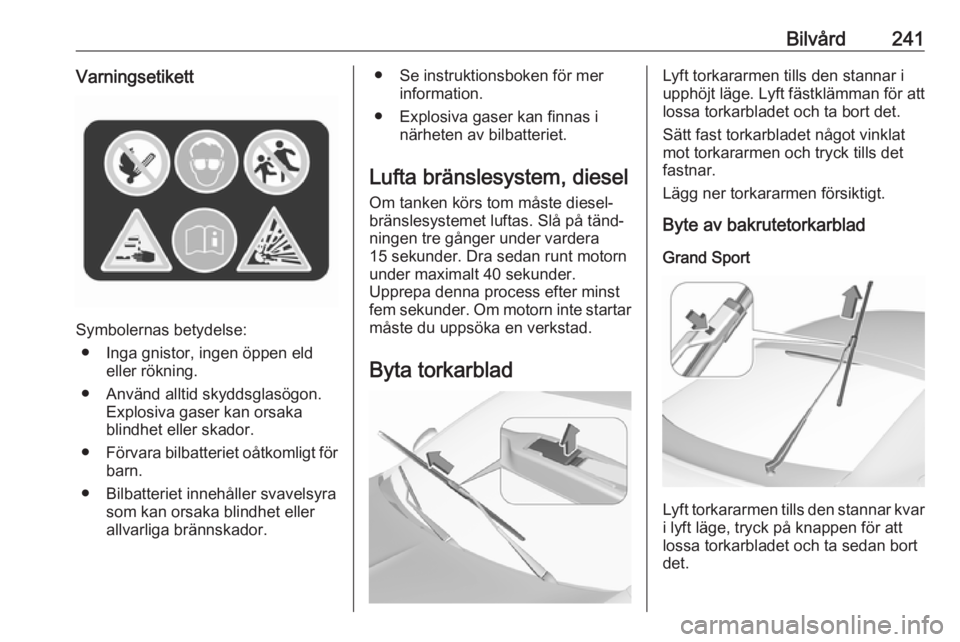

Bilvård241Varningsetikett
Symbolernas betydelse:● Inga gnistor, ingen öppen eld eller rökning.
● Använd alltid skyddsglasögon. Explosiva gaser kan orsaka
blindhet eller skador.
● Förvara bilbatteriet oåtkomligt för
barn.
● Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller
allvarliga brännskador.
● Se instruktionsboken för mer information.
● Explosiva gaser kan finnas i närheten av bilbatteriet.
Lufta bränslesystem, diesel
Om tanken körs tom måste diesel‐
bränslesystemet luftas. Slå på tänd‐
ningen tre gånger under vardera
15 sekunder. Dra sedan runt motorn under maximalt 40 sekunder.
Upprepa denna process efter minst
fem sekunder. Om motorn inte startar måste du uppsöka en verkstad.
Byta torkarbladLyft torkararmen tills den stannar i
upphöjt läge. Lyft fästklämman för att lossa torkarbladet och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Byte av bakrutetorkarblad
Grand Sport
Lyft torkararmen tills den stannar kvar
i lyft läge, tryck på knappen för att
lossa torkarbladet och ta sedan bort
det.

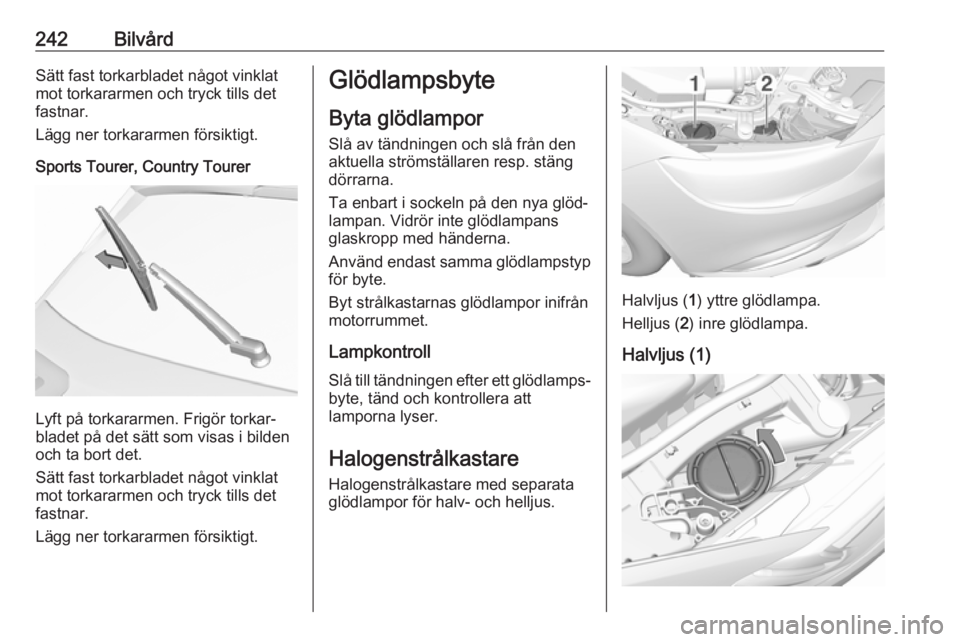

242BilvårdSätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Sports Tourer, Country Tourer
Lyft på torkararmen. Frigör torkar‐
bladet på det sätt som visas i bilden
och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Glödlampsbyte
Byta glödlampor
Slå av tändningen och slå från den
aktuella strömställaren resp. stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan. Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån motorrummet.
Lampkontroll
Slå till tändningen efter ett glödlamps‐
byte, tänd och kontrollera att
lamporna lyser.
Halogenstrålkastare
Halogenstrålkastare med separata
glödlampor för halv- och helljus.
Halvljus ( 1) yttre glödlampa.
Helljus ( 2) inre glödlampa.
Halvljus (1)

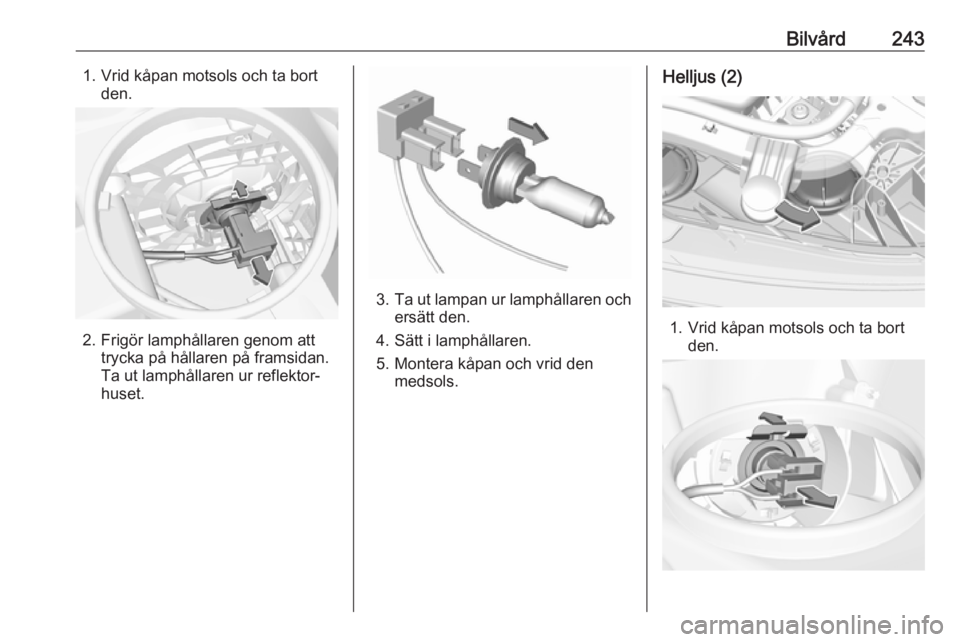

Bilvård2431. Vrid kåpan motsols och ta bortden.
2. Frigör lamphållaren genom atttrycka på hållaren på framsidan.
Ta ut lamphållaren ur reflektor‐
huset.
3. Ta ut lampan ur lamphållaren och
ersätt den.
4. Sätt i lamphållaren.
5. Montera kåpan och vrid den medsols.
Helljus (2)
1. Vrid kåpan motsols och ta bort den.

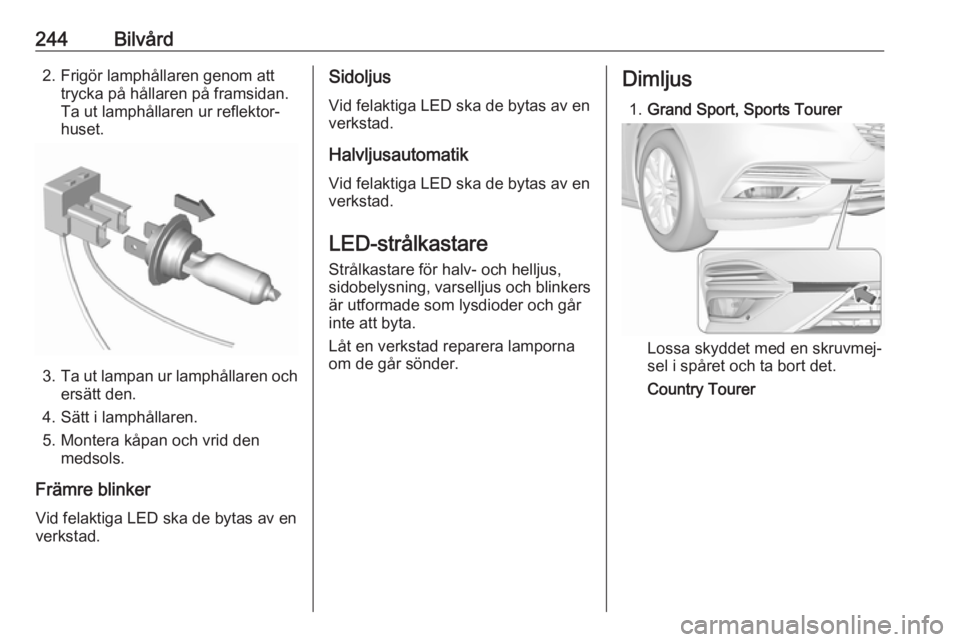

244Bilvård2. Frigör lamphållaren genom atttrycka på hållaren på framsidan.
Ta ut lamphållaren ur reflektor‐
huset.
3. Ta ut lampan ur lamphållaren och
ersätt den.
4. Sätt i lamphållaren.
5. Montera kåpan och vrid den medsols.
Främre blinker Vid felaktiga LED ska de bytas av enverkstad.
Sidoljus
Vid felaktiga LED ska de bytas av en
verkstad.
Halvljusautomatik
Vid felaktiga LED ska de bytas av en verkstad.
LED-strålkastare Strålkastare för halv- och helljus,
sidobelysning, varselljus och blinkers
är utformade som lysdioder och går
inte att byta.
Låt en verkstad reparera lamporna
om de går sönder.Dimljus
1. Grand Sport, Sports Tourer
Lossa skyddet med en skruvmej‐
sel i spåret och ta bort det.
Country Tourer

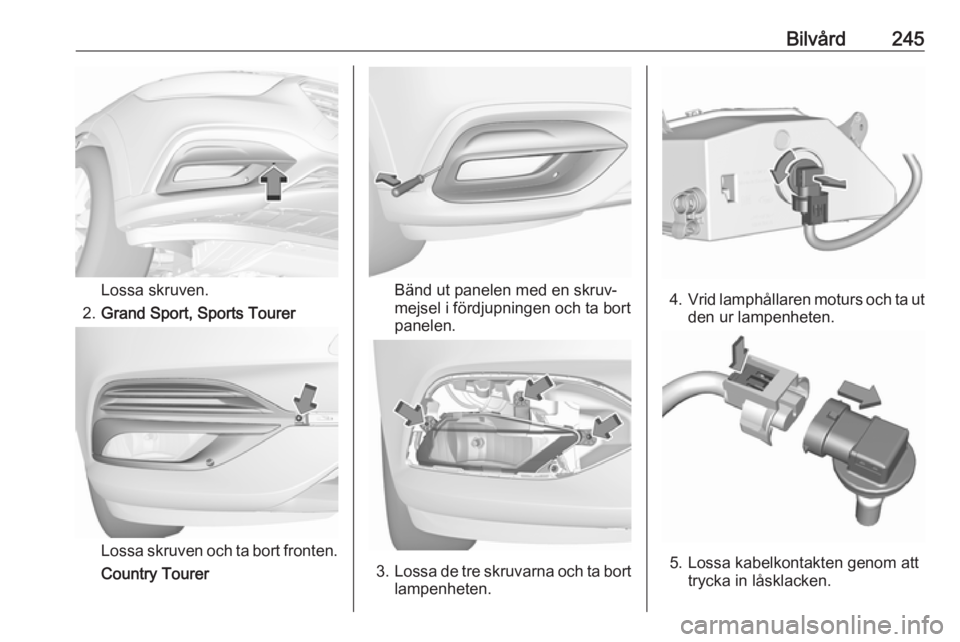

Bilvård245
Lossa skruven.
2. Grand Sport, Sports Tourer
Lossa skruven och ta bort fronten.
Country Tourer
Bänd ut panelen med en skruv‐
mejsel i fördjupningen och ta bort
panelen.
3. Lossa de tre skruvarna och ta bort
lampenheten.
4. Vrid lamphållaren moturs och ta ut
den ur lampenheten.
5. Lossa kabelkontakten genom att trycka in låsklacken.

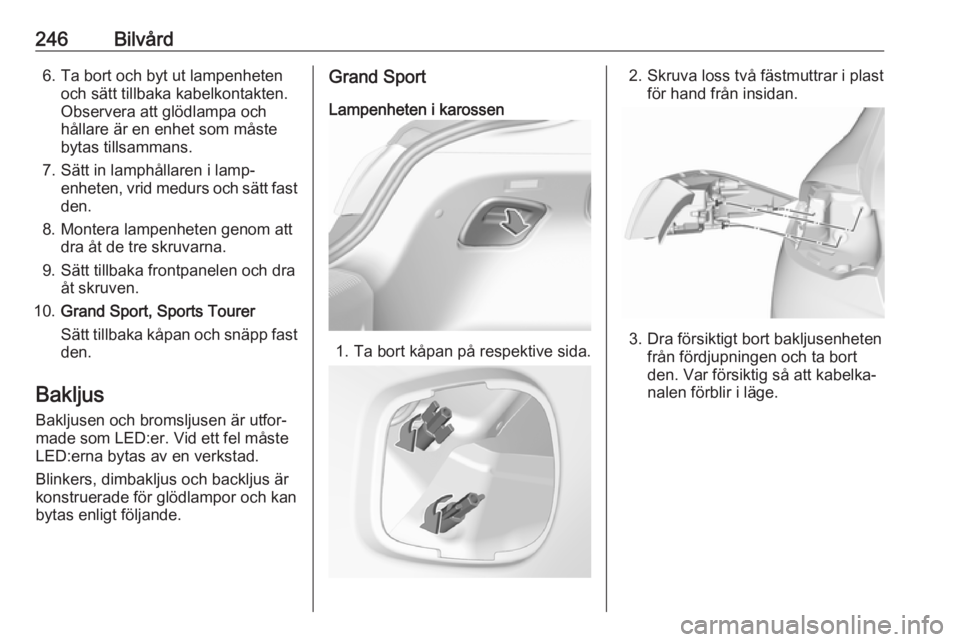

246Bilvård6. Ta bort och byt ut lampenhetenoch sätt tillbaka kabelkontakten.
Observera att glödlampa och
hållare är en enhet som måste
bytas tillsammans.
7. Sätt in lamphållaren i lamp‐ enheten, vrid medurs och sätt fast
den.
8. Montera lampenheten genom att dra åt de tre skruvarna.
9. Sätt tillbaka frontpanelen och dra åt skruven.
10. Grand Sport, Sports Tourer
Sätt tillbaka kåpan och snäpp fast den.
Bakljus Bakljusen och bromsljusen är utfor‐
made som LED:er. Vid ett fel måste
LED:erna bytas av en verkstad.
Blinkers, dimbakljus och backljus är
konstruerade för glödlampor och kan
bytas enligt följande.Grand Sport
Lampenheten i karossen
1. Ta bort kåpan på respektive sida.
2. Skruva loss två fästmuttrar i plast för hand från insidan.
3. Dra försiktigt bort bakljusenhetenfrån fördjupningen och ta bort
den. Var försiktig så att kabelka‐
nalen förblir i läge.
