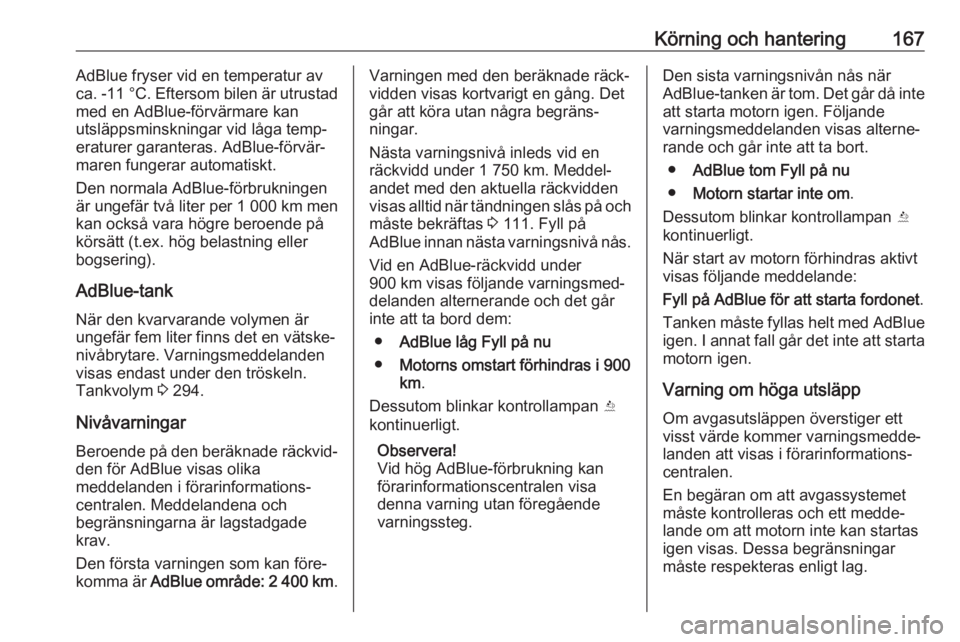

Körning och hantering167AdBlue fryser vid en temperatur av
ca. -11 °C . Eftersom bilen är utrustad
med en AdBlue-förvärmare kan
utsläppsminskningar vid låga temp‐
eraturer garanteras. AdBlue-förvär‐
maren fungerar automatiskt.
Den normala AdBlue-förbrukningen
är ungefär två liter per 1 000 km men
kan också vara högre beroende på
körsätt (t.ex. hög belastning eller
bogsering).
AdBlue-tank När den kvarvarande volymen är
ungefär fem liter finns det en vätske‐
nivåbrytare. Varningsmeddelanden
visas endast under den tröskeln.
Tankvolym 3 294.
Nivåvarningar Beroende på den beräknade räckvid‐
den för AdBlue visas olika
meddelanden i förarinformations‐
centralen. Meddelandena och
begränsningarna är lagstadgade
krav.
Den första varningen som kan före‐
komma är AdBlue område: 2 400 km .Varningen med den beräknade räck‐
vidden visas kortvarigt en gång. Det
går att köra utan några begräns‐
ningar.
Nästa varningsnivå inleds vid en
räckvidd under 1 750 km. Meddel‐
andet med den aktuella räckvidden
visas alltid när tändningen slås på och
måste bekräftas 3 111. Fyll på
AdBlue innan nästa varningsnivå nås.
Vid en AdBlue-räckvidd under
900 km visas följande varningsmed‐
delanden alternerande och det går
inte att ta bord dem:
● AdBlue låg Fyll på nu
● Motorns omstart förhindras i 900
km .
Dessutom blinkar kontrollampan Y
kontinuerligt.
Observera!
Vid hög AdBlue-förbrukning kan
förarinformationscentralen visa
denna varning utan föregående
varningssteg.Den sista varningsnivån nås när
AdBlue-tanken är tom. Det går då inte att starta motorn igen. Följande
varningsmeddelanden visas alterne‐
rande och går inte att ta bort.
● AdBlue tom Fyll på nu
● Motorn startar inte om .
Dessutom blinkar kontrollampan Y
kontinuerligt.
När start av motorn förhindras aktivt
visas följande meddelande:
Fyll på AdBlue för att starta fordonet .
Tanken måste fyllas helt med AdBlue
igen. I annat fall går det inte att starta
motorn igen.
Varning om höga utsläppOm avgasutsläppen överstiger ett
visst värde kommer varningsmedde‐
landen att visas i förarinformations‐
centralen.
En begäran om att avgassystemet
måste kontrolleras och ett medde‐
lande om att motorn inte kan startas
igen visas. Dessa begränsningar
måste respekteras enligt lag.

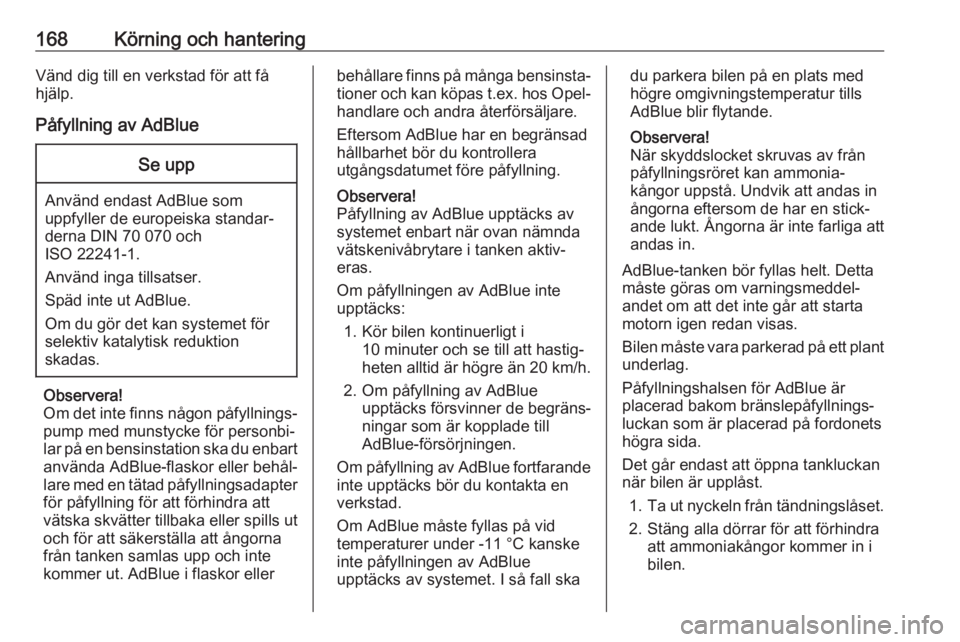

168Körning och hanteringVänd dig till en verkstad för att få
hjälp.
Påfyllning av AdBlueSe upp
Använd endast AdBlue som
uppfyller de europeiska standar‐
derna DIN 70 070 och
ISO 22241-1.
Använd inga tillsatser.
Späd inte ut AdBlue.
Om du gör det kan systemet för
selektiv katalytisk reduktion
skadas.
Observera!
Om det inte finns någon påfyllnings‐ pump med munstycke för personbi‐
lar på en bensinstation ska du enbart använda AdBlue-flaskor eller behål‐
lare med en tätad påfyllningsadapter
för påfyllning för att förhindra att
vätska skvätter tillbaka eller spills ut
och för att säkerställa att ångorna
från tanken samlas upp och inte
kommer ut. AdBlue i flaskor eller
behållare finns på många bensinsta‐ tioner och kan köpas t.ex. hos Opel-handlare och andra återförsäljare.
Eftersom AdBlue har en begränsad
hållbarhet bör du kontrollera
utgångsdatumet före påfyllning.
Observera!
Påfyllning av AdBlue upptäcks av
systemet enbart när ovan nämnda
vätskenivåbrytare i tanken aktiv‐
eras.
Om påfyllningen av AdBlue inte
upptäcks:
1. Kör bilen kontinuerligt i 10 minuter och se till att hastig‐
heten alltid är högre än 20 km/h.
2. Om påfyllning av AdBlue upptäcks försvinner de begräns‐
ningar som är kopplade till
AdBlue-försörjningen.
Om påfyllning av AdBlue fortfarande inte upptäcks bör du kontakta en
verkstad.
Om AdBlue måste fyllas på vid
temperaturer under -11 °C kanske inte påfyllningen av AdBlue
upptäcks av systemet. I så fall skadu parkera bilen på en plats med
högre omgivningstemperatur tills
AdBlue blir flytande.
Observera!
När skyddslocket skruvas av från
påfyllningsröret kan ammonia‐
kångor uppstå. Undvik att andas in
ångorna eftersom de har en stick‐
ande lukt. Ångorna är inte farliga att
andas in.
AdBlue-tanken bör fyllas helt. Detta
måste göras om varningsmeddel‐ andet om att det inte går att starta
motorn igen redan visas.
Bilen måste vara parkerad på ett plant
underlag.
Påfyllningshalsen för AdBlue är
placerad bakom bränslepåfyllnings‐
luckan som är placerad på fordonets
högra sida.
Det går endast att öppna tankluckan
när bilen är upplåst.
1. Ta ut nyckeln från tändningslåset.
2. Stäng alla dörrar för att förhindra att ammoniakångor kommer in i
bilen.

Körning och hantering1693. Lossa tankluckan genom atttrycka på den 3 228.
4. Skruva av skyddslocket från
påfyllningsröret.
5. Öppna AdBlue-behållaren.
6. Fäst den ena änden av slangen på behållaren och skruva fast den
andra änden på påfyllningsröret.
7. Lyft behållaren tills den är tom eller tills det har slutat rinna från
behållaren. Detta kan ta upp till
fem minuter.
8. Placera behållaren på marken för att tömma slangen och vänta
15 sekunder.
9. Skruva loss slangen från påfyll‐ ningsröret.
10. Montera skyddslocket och vrid medurs tills det hakar fast.
Observera!
Kassera AdBlue-behållaren enligt
gällande miljökrav. Slangen kan
återanvändas om den spolas ur med
rent vatten innan AdBlue-vätskan
torkar.Automatisk växellåda
Med automatisk växellåda är auto‐
matisk växling (automatiskt läge) eller manuell växling (manuellt läge)
möjligt.
Det går att växla manuellt i manuellt
läge genom att flytta växelväljaren till
+ eller - eller dra i rattpaddlarna.
Växellådsdisplay
Bilderna visar olika versioner.

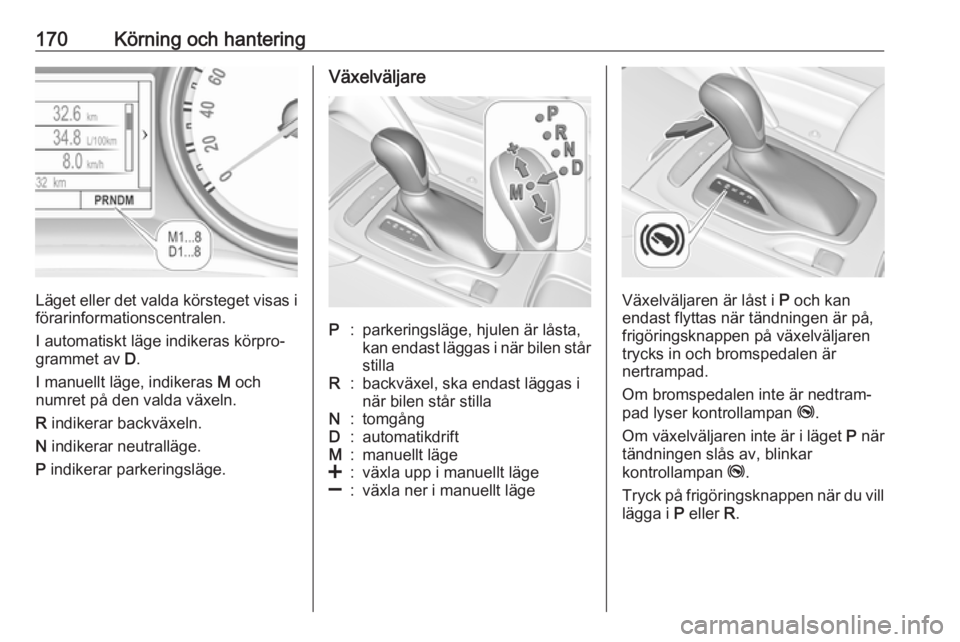

170Körning och hantering
Läget eller det valda körsteget visas iförarinformationscentralen.
I automatiskt läge indikeras körpro‐
grammet av D.
I manuellt läge, indikeras M och
numret på den valda växeln.
R indikerar backväxeln.
N indikerar neutralläge.
P indikerar parkeringsläge.
VäxelväljareP:parkeringsläge, hjulen är låsta,
kan endast läggas i när bilen står stillaR:backväxel, ska endast läggas i
när bilen står stillaN:tomgångD:automatikdriftM:manuellt läge<:växla upp i manuellt läge]:växla ner i manuellt läge
Växelväljaren är låst i P och kan
endast flyttas när tändningen är på,
frigöringsknappen på växelväljaren
trycks in och bromspedalen är
nertrampad.
Om bromspedalen inte är nedtram‐
pad lyser kontrollampan j.
Om växelväljaren inte är i läget P när
tändningen slås av, blinkar
kontrollampan j.
Tryck på frigöringsknappen när du vill
lägga i P eller R.

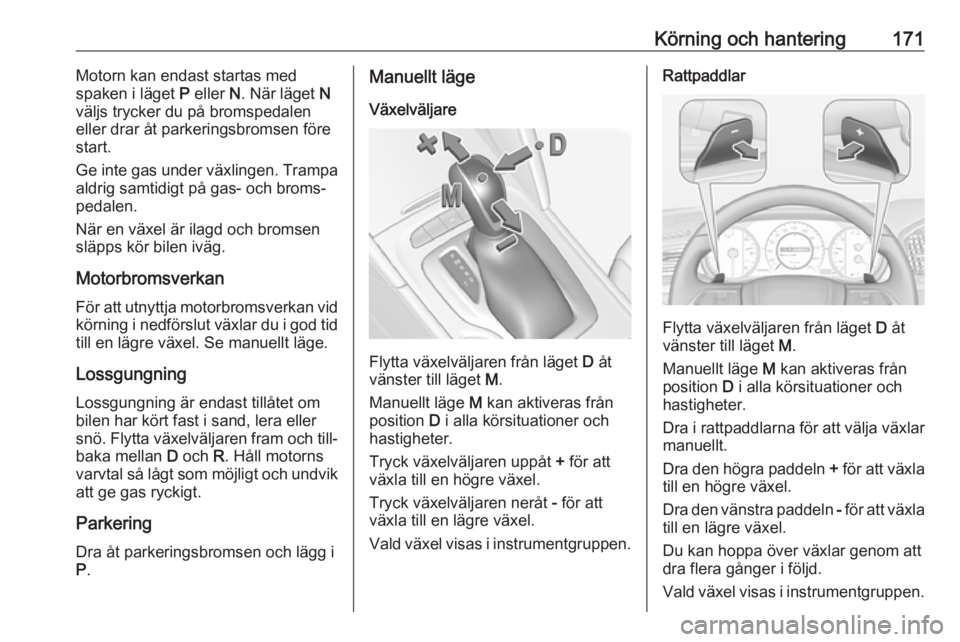

Körning och hantering171Motorn kan endast startas med
spaken i läget P eller N. När läget N
väljs trycker du på bromspedalen
eller drar åt parkeringsbromsen före start.
Ge inte gas under växlingen. Trampa
aldrig samtidigt på gas- och broms‐
pedalen.
När en växel är ilagd och bromsen
släpps kör bilen iväg.
MotorbromsverkanFör att utnyttja motorbromsverkan vid
körning i nedförslut växlar du i god tid
till en lägre växel. Se manuellt läge.
Lossgungning Lossgungning är endast tillåtet om
bilen har kört fast i sand, lera eller
snö. Flytta växelväljaren fram och till‐
baka mellan D och R. Håll motorns
varvtal så lågt som möjligt och undvik
att ge gas ryckigt.
Parkering Dra åt parkeringsbromsen och lägg i
P .Manuellt läge
Växelväljare
Flytta växelväljaren från läget D åt
vänster till läget M.
Manuellt läge M kan aktiveras från
position D i alla körsituationer och
hastigheter.
Tryck växelväljaren uppåt + för att
växla till en högre växel.
Tryck växelväljaren neråt - för att
växla till en lägre växel.
Vald växel visas i instrumentgruppen.
Rattpaddlar
Flytta växelväljaren från läget D åt
vänster till läget M.
Manuellt läge M kan aktiveras från
position D i alla körsituationer och
hastigheter.
Dra i rattpaddlarna för att välja växlar manuellt.
Dra den högra paddeln + för att växla
till en högre växel.
Dra den vänstra paddeln - för att växla
till en lägre växel.
Du kan hoppa över växlar genom att
dra flera gånger i följd.
Vald växel visas i instrumentgruppen.

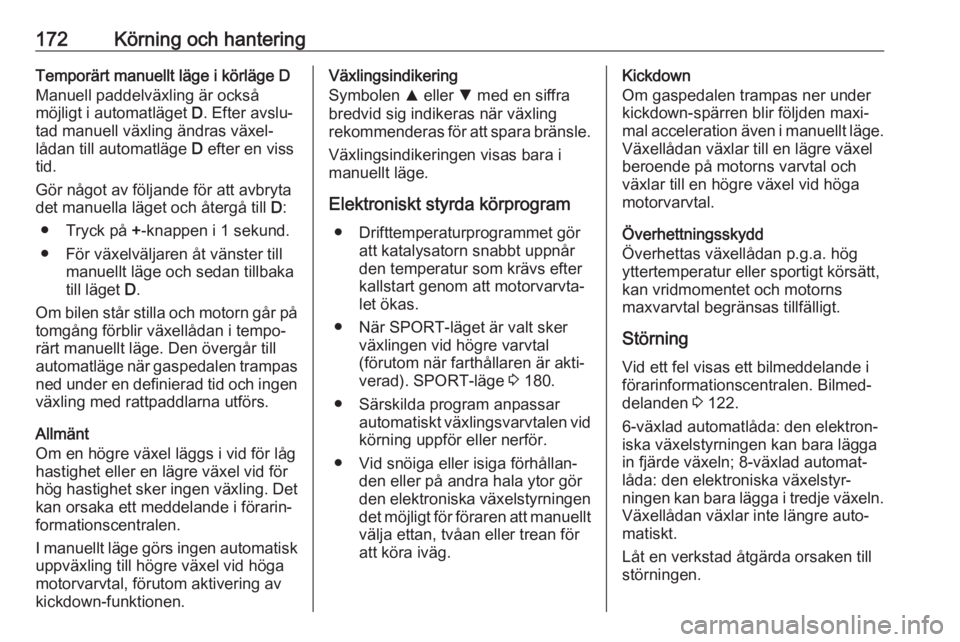

172Körning och hanteringTemporärt manuellt läge i körläge D
Manuell paddelväxling är också
möjligt i automatläget D. Efter avslu‐
tad manuell växling ändras växel‐
lådan till automatläge D efter en viss
tid.
Gör något av följande för att avbryta
det manuella läget och återgå till D:
● Tryck på +-knappen i 1 sekund.
● För växelväljaren åt vänster till manuellt läge och sedan tillbakatill läget D.
Om bilen står stilla och motorn går på
tomgång förblir växellådan i tempo‐
rärt manuellt läge. Den övergår till
automatläge när gaspedalen trampas ned under en definierad tid och ingenväxling med rattpaddlarna utförs.
Allmänt
Om en högre växel läggs i vid för låg
hastighet eller en lägre växel vid för
hög hastighet sker ingen växling. Det
kan orsaka ett meddelande i förarin‐
formationscentralen.
I manuellt läge görs ingen automatisk
uppväxling till högre växel vid höga
motorvarvtal, förutom aktivering av
kickdown-funktionen.Växlingsindikering
Symbolen R eller S med en siffra
bredvid sig indikeras när växling
rekommenderas för att spara bränsle.
Växlingsindikeringen visas bara i
manuellt läge.
Elektroniskt styrda körprogram ● Drifttemperaturprogrammet gör att katalysatorn snabbt uppnår
den temperatur som krävs efter
kallstart genom att motorvarvta‐ let ökas.
● När SPORT-läget är valt sker växlingen vid högre varvtal
(förutom när farthållaren är akti‐
verad). SPORT-läge 3 180.
● Särskilda program anpassar automatiskt växlingsvarvtalen vid
körning uppför eller nerför.
● Vid snöiga eller isiga förhållan‐ den eller på andra hala ytor gör
den elektroniska växelstyrningen
det möjligt för föraren att manuellt välja ettan, tvåan eller trean för
att köra iväg.Kickdown
Om gaspedalen trampas ner under
kickdown-spärren blir följden maxi‐
mal acceleration även i manuellt läge. Växellådan växlar till en lägre växel
beroende på motorns varvtal och
växlar till en högre växel vid höga
motorvarvtal.
Överhettningsskydd
Överhettas växellådan p.g.a. hög
yttertemperatur eller sportigt körsätt,
kan vridmomentet och motorns
maxvarvtal begränsas tillfälligt.
Störning Vid ett fel visas ett bilmeddelande i
förarinformationscentralen. Bilmed‐
delanden 3 122.
6-växlad automatlåda: den elektron‐
iska växelstyrningen kan bara lägga
in fjärde växeln; 8-växlad automat‐
låda: den elektroniska växelstyr‐
ningen kan bara lägga i tredje växeln.
Växellådan växlar inte längre auto‐
matiskt.
Låt en verkstad åtgärda orsaken till
störningen.

Körning och hantering173Strömavbrott
Vid strömavbrott kan växelväljaren
inte flyttas från läget P. Tändnings‐
nyckeln kan inte tas ut ur tändnings‐
låset.
Starta bilen med startkablar om
bilbatteriet är urladdat 3 273.
Om bilbatteriet inte är orsaken till felet frigör du växelväljaren.
1. Dra åt parkeringsbromsen.
2. Lossa växelväljarens klädselpa‐ nel från mittkonsolen. Peta med
fingret i lädersockeln under växel‐
väljaren och tryck klädselpanelen
uppåt. Rotera beklädnaden åt
vänster.
3. Sätt in en liten sticka (t.ex. en penna eller skruvmejsel) i
öppningen nära växelväljaren.
Tryck ner stickan vertikalt och
flytta växelväljaren från P. Om
detta läge läggs i igen låses växel‐ väljaren igen. Låt en verkstad
åtgärda orsaken till strömavbrot‐
tet.
4. Placera växelväljarens panel på mittkonsolen och fäst den igen.
Manuell växellåda
För att lägga i backen, tryck ned
kopplingspedalen och tryck sedan på frigöringsknappen på växelspaken
och lägg i backen.
Om det inte går att lägga i backväxeln
för du växelspaken till friläge, släpper
upp kopplingspedalen och trampar
ner den igen. Försök sedan lägga i
växeln på nytt.
Låt inte kopplingen slira i onödan.
Trampa ner kopplingspedalen helt.
Ha inte foten på kopplingspedalen
när du inte använder den.

174Körning och hanteringVid upptäckt av att kopplingen slirar
under en viss tid reduceras motorns
effekt. En varning visas i förarinforma‐ tionscentralen. Släpp upp kopp‐
lingen.Se upp
Vi rekommenderar att du inte låter
handen vila på växelspaken under
körning.
Växlingsindikering 3 107.
Stopp/start-system 3 162.
Körsystem
Fyrhjulsdrift Fyrhjulsdriften förbättrar
köregenskaperna och stabiliteten och hjälper till att åstadkomma den bästa
möjliga körbarheten oberoende av
vägbanan. Systemet är alltid aktivt
och kan inte inaktiveras.
Vridmomentet fördelas steglöst
mellan hjulen på fram- och bakaxeln
upp till en vridmomentsfördelning på
50–50 %. Beroende på körförhållan‐
dena, dvs steady state-körning, över‐
för fyrhjulsdriftsystemet ett minimum
av vridmoment för bränsleeffektivitet.
Dessutom fördelas momentet mellan
bakhjulen, beroende på bilens dyna‐
mik och underlaget.
Detta är möjligt eftersom allhjulsdrift‐
systemet arbetar med två kopplingar,
en på varje sida.
För att uppnå optimala systempres‐
tanda skall bilens däck inte vara olika
slitna.
Om ett servicemeddelande visas i
förarinformationscentralen kan
systemet ha begränsad funktionalitet(eller vara helt inaktiverat i en del fall, t.ex. om bilen växlar till framhjulsdrift).
Uppsök en verkstad för att få hjälp.
Bogsera bilen 3 274.
