2018 OPEL GRANDLAND X Instruktionsbok

Stolar, säkerhetsfunktioner63
Förutom ISOFIX-fästena fäster du
också Top-tether-remmen i
Top-tether-förankringarna.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är
markerade med IUF i tabellen
3 64.
Val av rätt system
Baksätet är den bästa platsen för
barnsäkerhetssystem.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. Det ger
mindre påfrestning på barnets rygg‐
rad, som fortfarande är mycket svag,
om en olycka skulle inträffa.
Lämpliga barnsäkerhetssystem är
sådana system som överensstämmer
med gällande bestämmelser enligt
UN ECE. Konsultera lokal lagstiftning och bestämmelser om obligatorisk
användning av barnsäkerhets‐
system.
Följande barnsäkerhet rekommende‐
ras för följande viktklasser:
● Grupp 0, Grupp 0+ :
Maxi Cosi Cabriofix med eller
utan ISOFIX-bas för barn upp till
13 kg
● Grupp I : Duo Plus med ISOFIX
och Top-tether för barn från 9 kg
till 18 kg
● Grupp II, Grupp III : Kidfix XP med
eller utan ISOFIX för barn från
15 kg till 36 kg
● Grupp III : Graco Booster för barn
från 22 kg till 36 kg
Se till att det barnsäkerhetssystem
som skall monteras är kompatibelt
med bilens typ.
Se till att barnsäkerhetssystemets monteringsplats i bilen är korrekt. Se
tabellerna nedan.Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
När barnsäkerhetssystemet inte
används fäster du stolen med ett säkerhetsbälte eller också tar du ut
det ur bilen.
Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.
Efter en olyckshändelse måste det
påverkade barnsäkerhetssystemet
bytas ut.

64Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemTillåtna alternativ fört fastsättning av ett barnsäkerhetssystem med ett trepunktsbälte
Viktklass
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbaginaktiverad airbagGrupp 0: upp till 10 kgXU 1,2U/L 3UGrupp 0+: upp till 13 kgXU1,2U/L 3UGrupp I: 9 till 18 kgXU1,2U/L 3,4U4Grupp II: 15 till 25 kgU1,2XU/L 3,4U4Grupp III: 22 till 36 kgU1,2XU/L 3,4U4U:universellt användbart med trepunktsbälteL:lämplig för vissa barnsäkerhetssystem i kategorierna 'bilspecifikt', 'begränsat' eller 'semi-universal'. Barnsäkerhets‐
systemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)X:inget barnsäkerhetssystem är tillåtet i denna viktklass1:flytta sätet framåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som behövs för attsäkerställa att bältet löper framåt från den övre förankringspunkten2:flytta sätets höjdinställning uppåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som
behövs för att säkerställa att bältet löper nära på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive nackstöd vid behov eller ta bort det vid behov

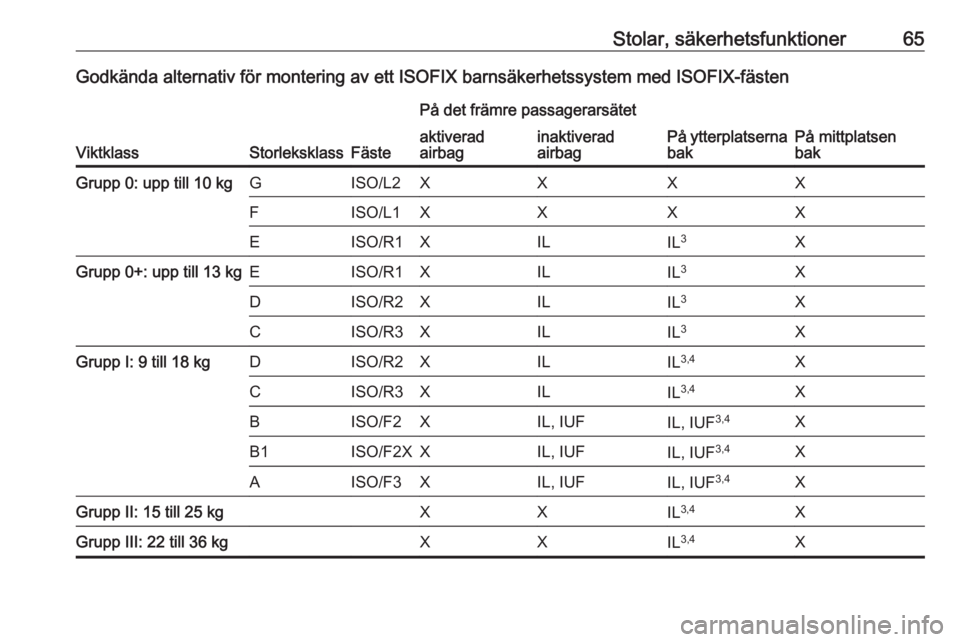

Stolar, säkerhetsfunktioner65Godkända alternativ för montering av ett ISOFIX barnsäkerhetssystem med ISOFIX-fästen
ViktklassStorleksklassFäste
På det främre passagerarsätet
På ytterplatsernabakPå mittplatsen
bak
aktiverad
airbaginaktiverad
airbagGrupp 0: upp till 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XILIL 3XGrupp 0+: upp till 13 kgEISO/R1XILIL3XDISO/R2XILIL3XCISO/R3XILIL3XGrupp I: 9 till 18 kgDISO/R2XILIL3,4XCISO/R3XILIL 3,4XBISO/F2XIL, IUFIL, IUF 3,4XB1ISO/F2XXIL, IUFIL, IUF3,4XAISO/F3XIL, IUFIL, IUF3,4XGrupp II: 15 till 25 kgXXIL3,4XGrupp III: 22 till 36 kgXXIL3,4X

66Stolar, säkerhetsfunktionerIL:lämplig för vissa ISOFIX säkerhetssystem i kategorierna "specific-vehicle", "restricted" eller "semi-universal".ISOFIX-säkerhetssystemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)IUF:lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universal som är godkända för användning i denna viktgruppX:inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass1:flytta sätet framåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som behövs för att
säkerställa att bältet löper framåt från den övre förankringspunkten2:flytta sätets höjdinställning uppåt så långt som behövs och ställ in ryggstödets lutning så nära vertikalt läge som
behövs för att säkerställa att bältet löper nära på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive nackstöd vid behov eller ta bort det vid behov
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kgF- ISO/L1:barnsäkerhetssystem riktat åt vänster sida (bärbar babystol)G - ISO/L2:barnsäkerhetssystem riktat åt höger sida (bärbar babystol)
Godkända alternativ för montering av ett i-Size barnsäkerhetssystem med ISOFIX-fästen
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbaginaktiverad airbagi-Size barnsäkerhetssystemXi - Ui - UX

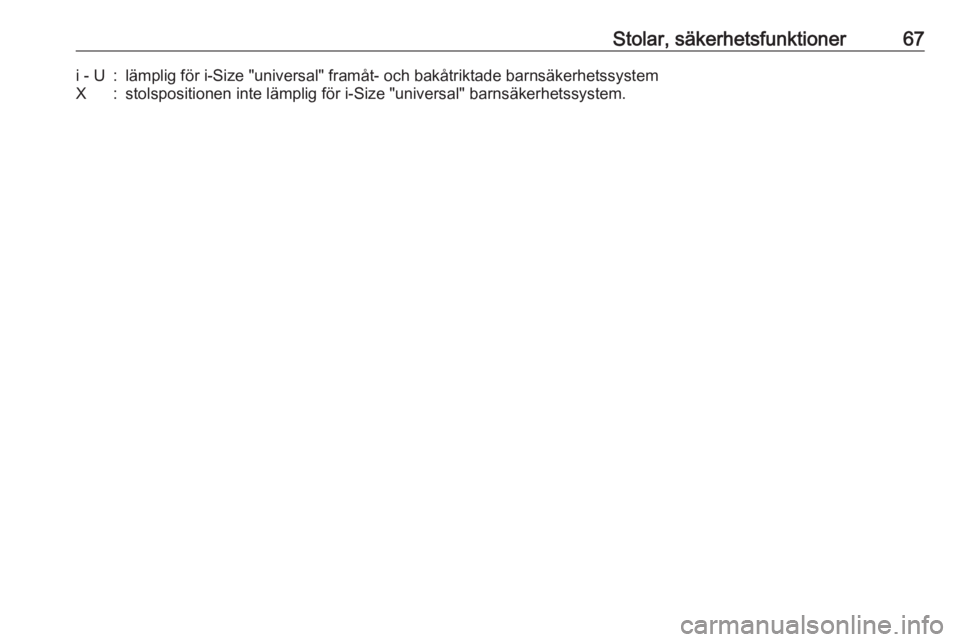

Stolar, säkerhetsfunktioner67i - U:lämplig för i-Size "universal" framåt- och bakåtriktade barnsäkerhetssystemX:stolspositionen inte lämplig för i-Size "universal" barnsäkerhetssystem.

68FörvaringFörvaringFörvaringsfack............................. 68
Handskfack ................................ 68
Mugghållare ............................... 68
Förvaringsutrymme i mittkonsol ................................. 69
Lastrum ........................................ 69
Insynsskydd lastrum ..................71
Lucka till förvaringsutrymme under lastrumsgolv ...................72
Lastsäkringsöglor ......................73
Skyddsnät .................................. 73
Varningstriangel ........................75
Första hjälpen-sats ....................75
Lasthållare ................................... 76
Lastningsinformation ...................76Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
På vissa versioner är handskfacket
ventilerat. Ventilation och temperatur beror på klimatsystemets inställ‐ningar. Luftventilen i handskfacket
kan stängas 3 131.
På andra versioner kan det finnas en
CD-spelare i handskfacket.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

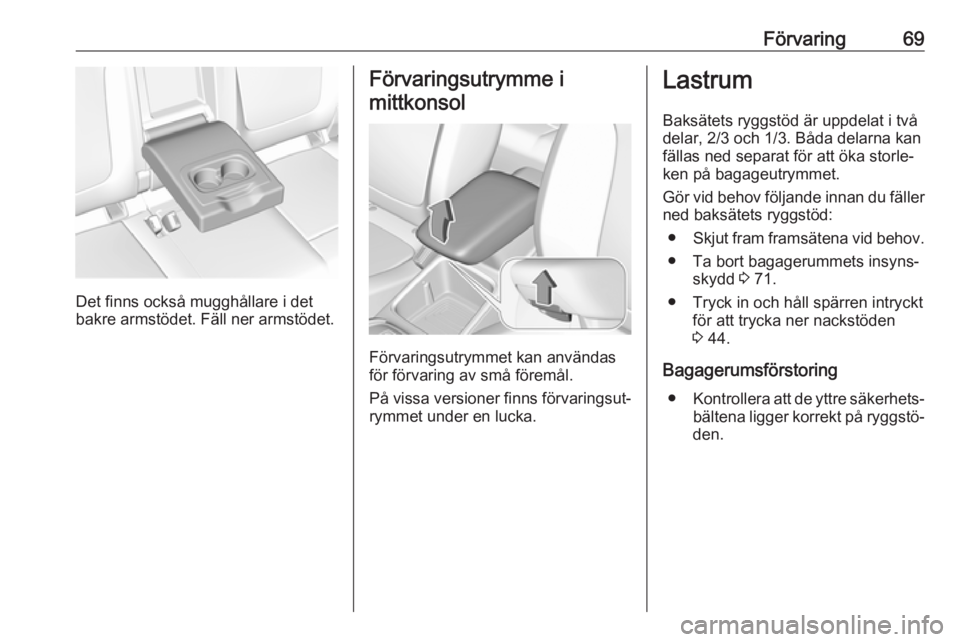

Förvaring69
Det finns också mugghållare i det
bakre armstödet. Fäll ner armstödet.
Förvaringsutrymme i
mittkonsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
På vissa versioner finns förvaringsut‐ rymmet under en lucka.
Lastrum
Baksätets ryggstöd är uppdelat i två
delar, 2/3 och 1/3. Båda delarna kan
fällas ned separat för att öka storle‐
ken på bagageutrymmet.
Gör vid behov följande innan du fäller
ned baksätets ryggstöd:
● Skjut fram framsätena vid behov.
● Ta bort bagagerummets insyns‐ skydd 3 71.
● Tryck in och håll spärren intryckt för att trycka ner nackstöden3 44.
Bagagerumsförstoring ● Kontrollera att de yttre säkerhets‐
bältena ligger korrekt på ryggstö‐
den.

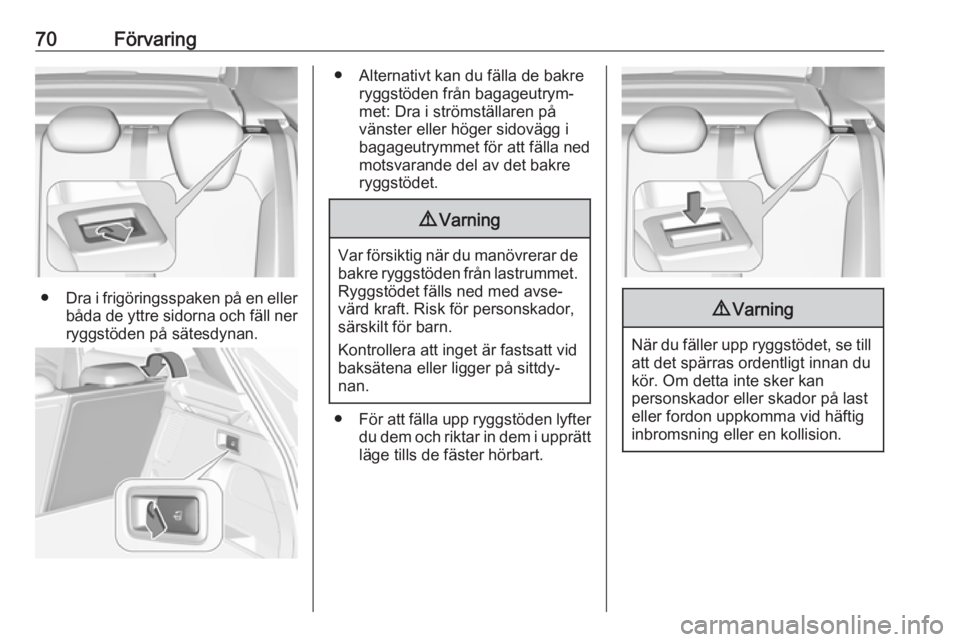

70Förvaring
●Dra i frigöringsspaken på en eller
båda de yttre sidorna och fäll ner
ryggstöden på sätesdynan.
● Alternativt kan du fälla de bakre ryggstöden från bagageutrym‐
met: Dra i strömställaren på
vänster eller höger sidovägg i
bagageutrymmet för att fälla ned
motsvarande del av det bakre
ryggstödet.9 Varning
Var försiktig när du manövrerar de
bakre ryggstöden från lastrummet.
Ryggstödet fälls ned med avse‐
värd kraft. Risk för personskador,
särskilt för barn.
Kontrollera att inget är fastsatt vid
baksätena eller ligger på sittdy‐
nan.
● För att fälla upp ryggstöden lyfter
du dem och riktar in dem i upprätt
läge tills de fäster hörbart.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan
personskador eller skador på last
eller fordon uppkomma vid häftig
inbromsning eller en kollision.
