2018 OPEL GRANDLAND X Instruktionsbok

Instrument och reglage87

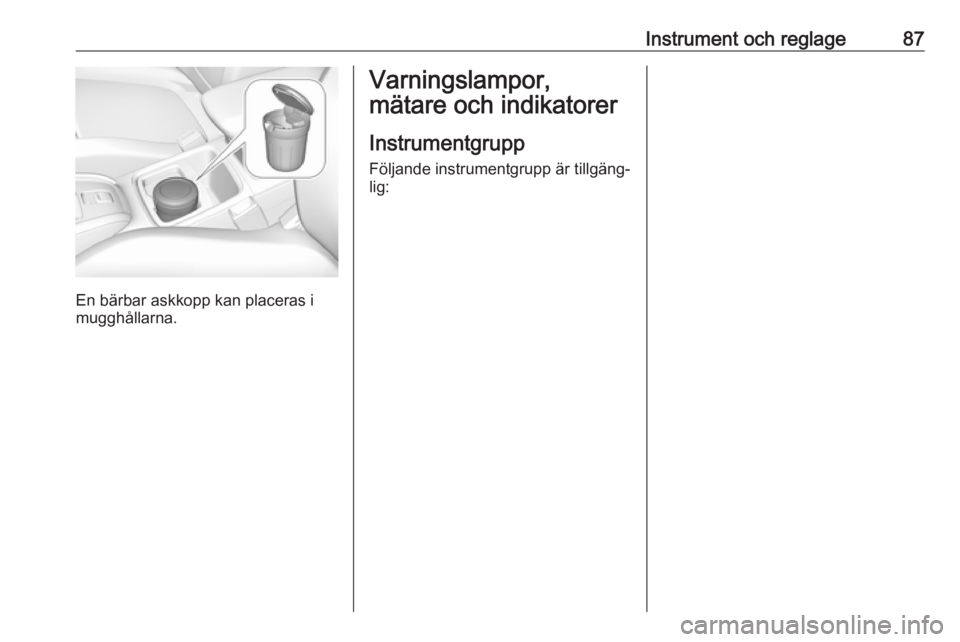

En bärbar askkopp kan placeras i
mugghållarna.
Varningslampor,
mätare och indikatorer

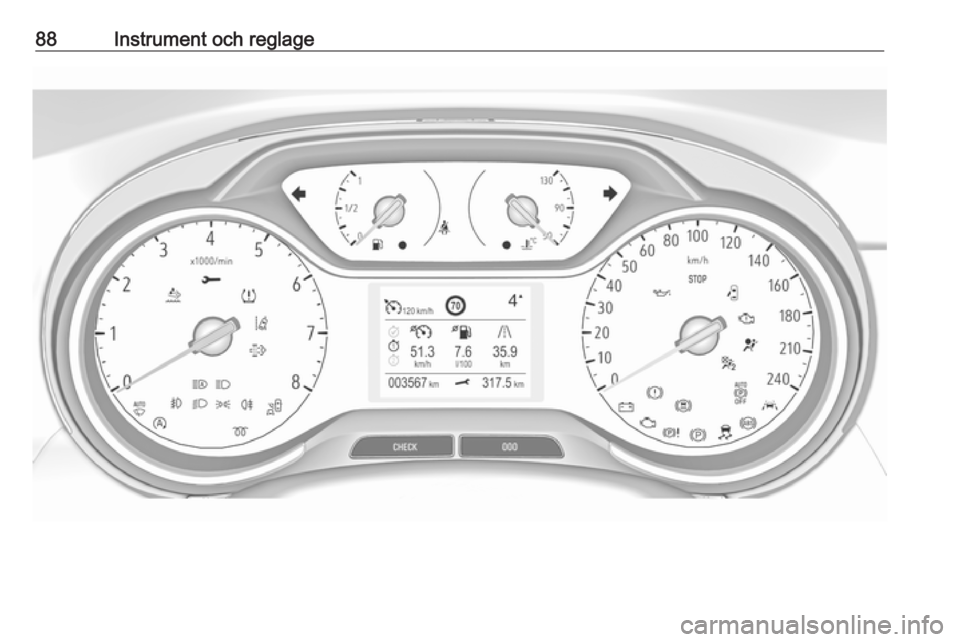

Instrumentgrupp
Följande instrumentgrupp är tillgäng‐
lig:

88Instrument och reglage

Instrument och reglage89ÖversiktOBlinkers 3 92XBältespåminnare 3 93vAirbag och bältes‐
sträckare 3 93VAvstängning av passage‐
rarairbag 3 94pLaddningssystem 3 94ZFelindikeringslampa
3 94HBilen behöver service
snart 3 91STANNAStoppa motorn 3 94JSystemkontroll 3 95RBromssystem och kopp‐
lingssystem 3 95oElektrisk parkeringsbroms
3 95uLåsningsfritt broms‐
system (ABS) 3 95RVäxling 3 96)Filbytesvarning 3 96LFilhållningsassistent
3 96bElektronisk stabilitetsreg‐
lering och drivkraftsreg‐
lering 3 96!Förglödning 3 96%Dieselpartikelfilter 3 97YAdBlue 3 97wVarningssystem för tryck‐
förlust 3 97IMotoroljetryck 3 97YoLåg bränslenivå 3 98WoKylvätsketemperatur hög
3 96DAutostop 3 988Ytterbelysning 3 989Halvljus 3 112CHelljus 3 98fHelljusassistent 3 98>Dimljus 3 98øDimbakljus 3 98 3 181mFarthållare 3 99ßHastighetsbegränsare
3 99ØKollisionsvarning 3 168,
Aktiv nödbromsning
3 169,
Fotgängarskydd 3 172hDörr öppen 3 99

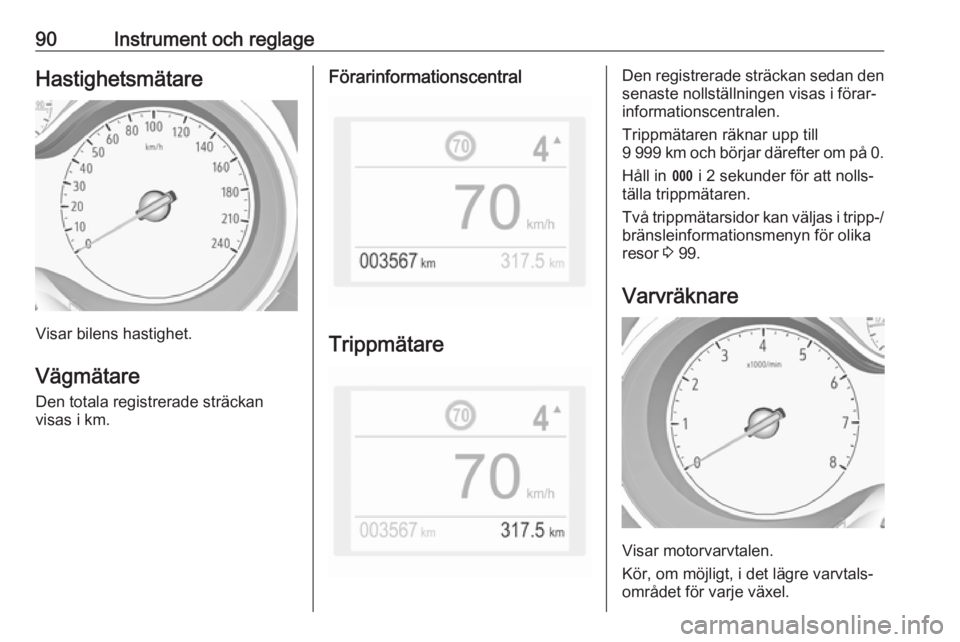

90Instrument och reglageHastighetsmätare
Visar bilens hastighet.
Vägmätare Den totala registrerade sträckan
visas i km.
Förarinformationscentral
Trippmätare
Den registrerade sträckan sedan den
senaste nollställningen visas i förar‐
informationscentralen.
Trippmätaren räknar upp till
9 999 km och börjar därefter om på 0.
Håll in L i 2 sekunder för att nolls‐
tälla trippmätaren.
Två trippmätarsidor kan väljas i tripp-/ bränsleinformationsmenyn för olika
resor 3 99.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.

Instrument och reglage91Se upp
Om visaren befinner sig i det rödavarningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar nivån i tanken.
Kontrollampan o lyser om nivån i
tanken är låg.
Låt aldrig bränsletanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
bränsletankvolymen.
Temperaturmätare motorkylvätska
Visar kylvätsketemperaturen.
50:motorns drifttemperatur har
ännu inte uppnåtts90:normal drifttemperatur130:temperaturen för hög
Kontrollampan o tänds om kylvätske‐
temperaturen är för hög. Stäng av
motorn omedelbart.
Se upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Servicesystemet informerar om när du ska byta motorolja och filter eller
när bilen behöver service. Beroende
på körförhållandena kan det intervall
när ett olje- och filterbyte erfordras
variera avsevärt. Serviceinforma‐
tion 3 232

92Instrument och reglageOm bilen behöver service visas dettai förarinformationscentralen i sju
sekunder efter att tändningen har
slagits på.
Om ingen service krävs under de
närmaste 3000 km eller mer visas
ingen serviceinformation på skärmen.
Om service krävs inom de närmaste
3000 km visas det återstående
avståndet eller den återstående tiden
i flera sekunder. Samtidigt lyser
symbolen F permanent som påmin‐
nelse.
Om service krävs inom mindre än
1000 km blinkar F och tänds sedan
permanent. Återstående avstånd eller tid visas i flera sekunder.
Service som måste utföras omedel‐
bart indikeras av ett meddelande i
förarinformationscentralen som
anger för hur länge sedan service
borde ha genomförts. F blinkar och
tänds sedan permanent tills servicen
har utförts.
Återställning av serviceintervall Efter varje service måste serviceindi‐katorn återställas för att säkerställa
korrekt funktion. Vi rekommenderar
att du uppsöker en verkstad för detta
ändamål.
Om servicen har utförts på egen hand
gör du på följande sätt:
● slå av tändningen
● håll knappen F eller CHECK
intryckt.
● slå på tändningen; avståndsindi‐ keringen börjar då räkna ner
● släpp knappen när displayen visar "=0". Symbolen F försvin‐
ner dåHämta serviceinformation
Du kan när som helst hämta service‐
information genom att trycka på knap‐ pen F eller CHECK . Serviceinforma‐
tionen visas i några sekunder.
Serviceinformation 3 232.
Kontrollampor
Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera
beroende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.
Kontrollampornas färger betyder:röd:fara, viktig påminnelsegul:varning, hänvisning, störninggrön:aktiveringsbekräftelseblå:aktiveringsbekräftelsevit:aktiveringsbekräftelse
Se alla kontrollampor på olika instru‐
mentgrupper 3 87.
Blinkers O lyser eller blinkar grönt.

Instrument och reglage93Tänds under en kort tidParkeringsljusen är tända.
Blinkar En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐
erar inte.
Lampbyte 3 207.
Blinkers 3 118.
Bältespåminnare
Bältespåminnare för alla säten X lyser eller blinkar rött i instrument‐
gruppen tillsammans med indikatorn i
takkonsolen för varje säkerhetsbälte.
● När tändningen slås på tänds X i
instrumentgruppen och
symbolen för respektive säte i
takkonsolen om säkerhetsbältet
vid ett säte där någon sitter inte
har fästs.
● När motorn har startat blinkar X i
instrumentgruppen och
symbolen för respektive säte i
takkonsolen en viss tid samtidigt
som en ljudsignal hörs. När bilen
har kört ett tag lyser X hela tiden
tills säkerhetsbältena vid de
aktuella sätena har fästs.
Airbag och bältessträckare
v lyser rött.
När tändningen slås på lyser
kontrollampan i cirka fyra sekunder.
Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under
körning, är det fel på airbagsystemet. Uppsök en verkstad för att få hjälp.
Airbags och bältessträckarna kanske
inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Bältessträckare, airbagsystem 3 52,
3 55.

94Instrument och reglageDeaktivering av airbag
ÓON lyser gult.
Passagerarplatsens främre airbag är
aktiverad.
* OFF lyser gult.
Passagerarplatsens främre airbag är
inaktiverad.
Avstängning av passagerarairbag
3 60.
9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets
airbag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐ skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Stoppa motorn Y lyser rött.
Tänds kort när tändningen har slagits på.
