Körning och hantering183● den främre kameran, som ärmonterad i frontgrillen under
emblemet
● ultraljudsparkeringssensorer i den främre stötfångaren
Skärmen på infodisplayen är uppde‐
lad i två delar: till höger visas en vy
ovanifrån bilen, och till vänster visas
vyn från den bakre eller främre kame‐
ran. Parkeringssensorerna komplet‐
terar informationen om vyn ovanifrån.
Inkoppling Panoramavysystemet aktiveras när: ● en växel läggs i eller växellådan i
neutralläge (främre vy)
● backen läggs i (bakre vy)
● manuellt från vyvalsmenyn
● kommer för nära ett föremål fram‐
för bilen
● bilen körs med en hastighet upp till 20 km/h
Personliga inställningar 3 104Funktionalitet
Olika vyer kan väljas i skärmens
vänstra del. Ändra vyn när som helst under en manöver genom att trycka
på pekfältet i den nedre vänstra
zonen på displayen och välj en vy från
vyvalsmenyn:
● Standardvy
● Autoläge
● Zoomvy
● 180° vy
Displayen uppdateras omedelbart
med den vy som väljs.
AUTO-läget är aktiverat som stan‐
dard. I det här läget väljer systemet
den bästa vyn, standard eller zoom,
enligt informationen från parkerings‐
sensorerna.
Dessa inställningar sparas i minnet
när tändningen slås av.
Standardvy
Standardvyn består av en bakre och en främre vy.Bakifrånvy

184Körning och hanteringOmrådet bakom bilen visas på
skärmen. De vertikala linjerna visar
bilens bredd med utfällda speglar. Linjernas riktning ändras i förhållande
till rattens position.
Den första horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från
kanten på bilens bakre stötfångare.
De övre horisontella linjerna repre‐
senterar avstånd på cirka en och två
meter från kanten på bilens bakre
stötfångare.
Denna vy är tillgänglig i AUTO-läget
eller i menyn för val av vy.Framifrånvy
Området framför bilen visas på
skärmen. De vertikala linjerna visar bilens bredd med utfällda speglar.
Linjernas riktning ändras i förhållande
till rattens position.
Den första horisontella linjen repre‐
senterar ett avstånd på ca 30 cm från
kanten på bilens främre stötfångare. De övre horisontella linjerna repre‐
senterar avstånd på cirka en och två
meter från kanten på bilens främre
stötfångare.Denna vy är tillgänglig i AUTO-läget
eller i menyn för val av vy.
Autoläge
Detta läge är aktiverat som standard.
Med hjälp av sensorer i den bakre
eller främre stötfångaren ändras den
automatiska vyn från en bakåtvy eller
framåtvy till en vy ovanifrån när bilen
närmar sig ett hinder under en manö‐ ver.
Zoomvy
Kameran registrerar bilens närmaste
omgivning under manövern och ger
en vy från bilens bakre eller främre ovansida, så att föraren lättare kan
manövrera runt hinder i närheten av
bilen. Denna vy är tillgänglig i AUTO-
läget eller i menyn för val av vy.
180° vy
180-gradersvyn underlättar backning
ut från en parkeringsplats genom att göra det möjligt för föraren att se bilar,
fotgängare och cyklister som närmar
sig. Det rekommenderas inte att
denna vy används under en hel
manöver. Den består av tre områden:
vänster (1), mitt (2) och höger (3).
Denna vy är endast tillgänglig från
menyn för val av vy.

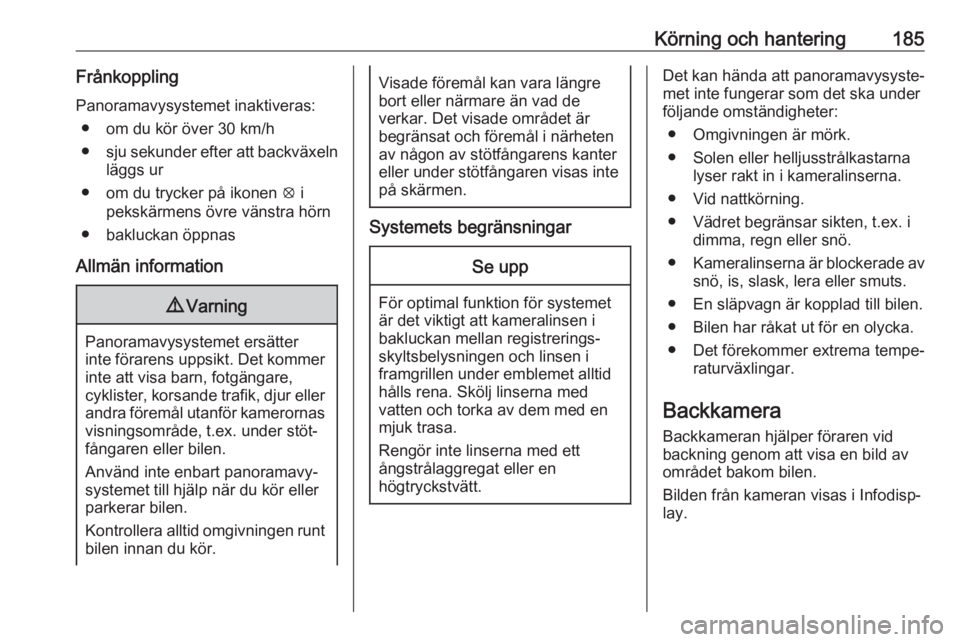

Körning och hantering185FrånkopplingPanoramavysystemet inaktiveras: ● om du kör över 30 km/h
● sju sekunder efter att backväxeln
läggs ur
● om du trycker på ikonen q i
pekskärmens övre vänstra hörn
● bakluckan öppnas
Allmän information9 Varning
Panoramavysystemet ersätter
inte förarens uppsikt. Det kommer inte att visa barn, fotgängare,
cyklister, korsande trafik, djur eller
andra föremål utanför kamerornas visningsområde, t.ex. under stöt‐
fångaren eller bilen.
Använd inte enbart panoramavy‐
systemet till hjälp när du kör eller
parkerar bilen.
Kontrollera alltid omgivningen runt bilen innan du kör.
Visade föremål kan vara längre
bort eller närmare än vad de
verkar. Det visade området är
begränsat och föremål i närheten
av någon av stötfångarens kanter
eller under stötfångaren visas inte
på skärmen.
Systemets begränsningar
Se upp
För optimal funktion för systemet
är det viktigt att kameralinsen i
bakluckan mellan registrerings‐
skyltsbelysningen och linsen i
framgrillen under emblemet alltid
hålls rena. Skölj linserna med
vatten och torka av dem med en
mjuk trasa.
Rengör inte linserna med ett
ångstrålaggregat eller en
högtryckstvätt.
Det kan hända att panoramavysyste‐
met inte fungerar som det ska under
följande omständigheter:
● Omgivningen är mörk.
● Solen eller helljusstrålkastarna lyser rakt in i kameralinserna.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
● En släpvagn är kopplad till bilen.
● Bilen har råkat ut för en olycka.
● Det förekommer extrema tempe‐ raturväxlingar.
Backkamera Backkameran hjälper föraren vidbackning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Infodisp‐
lay.

186Körning och hantering9Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och parkeringshjälpens
sensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Använd inte enbart backkameran
till hjälp när du backar eller
parkerar bilen.
Kontrollera alltid omgivningen runt
bilen innan du kör.
Aktivering
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i bakluckan.
Kameran visar ett begränsat område.
Avstånden på den bild som visas skil‐ jer sig från de faktiska avstånden.
Hjälplinjer
De vertikala linjerna visar bilens
allmänna riktning och avståndet
mellan de vertikala linjerna visar
bilens bredd utan speglar. Röda
markeringar motsvarar 50 cm från bakre stötfångarens kant. Den första
heldragna horisontella linjen repre‐
senterar ett avstånd på 1 m.
Avståndet mellan varje heldragen
horisontell linje representerar 1 m.
Den sista heldragna horisontella
linjen representerar 5 m.

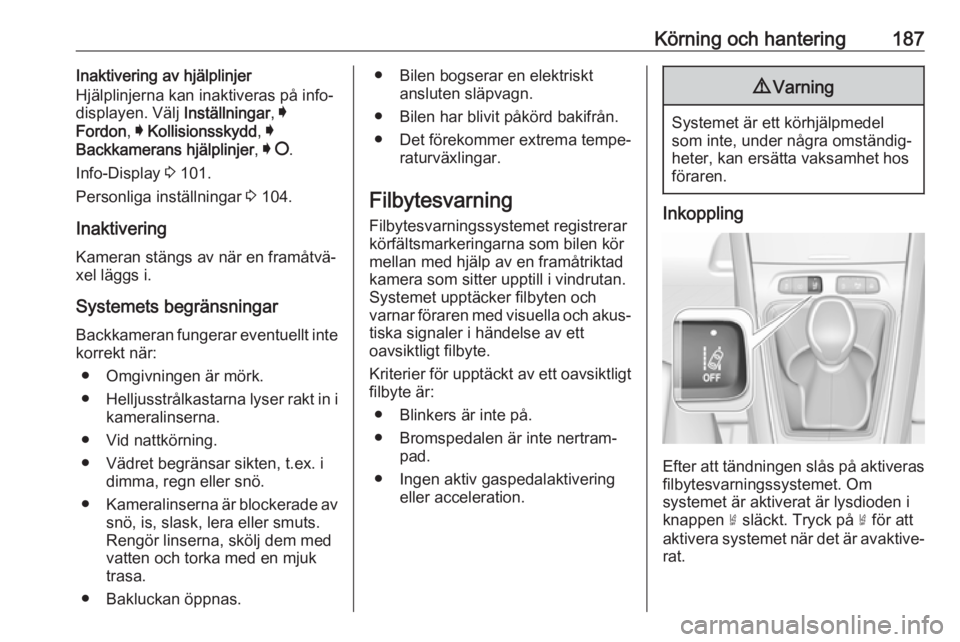

Körning och hantering187Inaktivering av hjälplinjer
Hjälplinjerna kan inaktiveras på info‐
displayen. Välj Inställningar, I
Fordon , I Kollisionsskydd , I
Backkamerans hjälplinjer , I § .
Info-Display 3 101.
Personliga inställningar 3 104.
Inaktivering
Kameran stängs av när en framåtvä‐ xel läggs i.
Systemets begränsningar
Backkameran fungerar eventuellt inte
korrekt när:
● Omgivningen är mörk.
● Helljusstrålkastarna lyser rakt in i
kameralinserna.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Kameralinserna är blockerade av
snö, is, slask, lera eller smuts.
Rengör linserna, skölj dem med
vatten och torka med en mjuk trasa.
● Bakluckan öppnas.● Bilen bogserar en elektriskt ansluten släpvagn.
● Bilen har blivit påkörd bakifrån. ● Det förekommer extrema tempe‐ raturväxlingar.
Filbytesvarning Filbytesvarningssystemet registrerarkörfältsmarkeringarna som bilen kör
mellan med hjälp av en framåtriktad
kamera som sitter upptill i vindrutan.
Systemet upptäcker filbyten och
varnar föraren med visuella och akus‐
tiska signaler i händelse av ett
oavsiktligt filbyte.
Kriterier för upptäckt av ett oavsiktligt
filbyte är:
● Blinkers är inte på.
● Bromspedalen är inte nertram‐ pad.
● Ingen aktiv gaspedalaktivering eller acceleration.9Varning
Systemet är ett körhjälpmedel
som inte, under några omständig‐ heter, kan ersätta vaksamhet hos
föraren.
Inkoppling
Efter att tändningen slås på aktiveras
filbytesvarningssystemet. Om
systemet är aktiverat är lysdioden i
knappen ½ släckt. Tryck på ½ för att
aktivera systemet när det är avaktive‐ rat.

188Körning och hanteringSystemet fungerar bara vid hastig‐
heter över 60 km/h och om det finns
filmarkeringar.
När systemet känner av ett oavsiktligt filbyte lyser kontrollampan ) gult och
blinkar. Samtidigt aktiveras ett
varningsljud.
Frånkoppling
Systemet avaktiveras genom att du
trycker på ½. Om systemet är avakti‐
verat tänds lysdioden i knappen ½.
Vid hastigheter på under 60 km/h är systemet inaktiverat.
Fel Om ett fel uppstår tänds H på
instrumentpanelen och ett display‐
meddelande visas. Kontakta en åter‐
försäljare eller en kvalificerad verk‐
stad för att kontrollera systemet.
Systemets begränsningar
Det kan hända att systemet inte fung‐ erar som det ska under följande
omständigheter:
● Bilens hastighet är lägre än 60 km/h.
● Vindrutan är smutsig eller påver‐ kas av främmande föremål, t.ex.
klistermärken.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vid svåra omgivningsförhållan‐ den som kraftigt regn, snö, direktsolljus eller skuggor.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐
ken.
● Solen skiner rakt in i kameralin‐ sen.
● Framförvarande bilar som är nära.
● Körning på doserade vägar.● Körning på vägren.
● Körning på vägar med dålig körfältsmarkering.
● Plötsliga ändringar av ljusförhål‐ landena.
Systemet fungerar inte om inga
filmarkeringar registreras.
Filhållningsassistent
Filhållningsassistenten hjälper till att
undvika krockar på grund av att man
lämnar en fil oavsiktligt. Den främre
kameran observerar de filmarker‐
ingar som bilen körs mellan. Om bilen
närmar sig en filmarkering vrids ratten försiktigt för att föra tillbaka bilen till
filen. Vrid ratten i samma riktning om
systemets styrning inte är tillräcklig.
Vrid ratten försiktigt åt andra hållet om
du tänker byta fil.
Om en filmarkering korsas signifikant startar filhållningsassistenten en
visuell och akustisk varning.
Systemet antar att filen lämnas
oavsiktligt
● utan att blinkers används
● utan bromsning

Körning och hantering189● utan acceleration
● utan aktiv styrning.
Observera!
Systemet slås av vid upptäckt av tvetydiga filmarkeringar, t.ex. i
områden med pågående vägarbe‐
ten.
Observera!
Systemet kan slås av om det
upptäcker filer som är för smala, för
breda eller för kurviga.
InkopplingFilhållningsassistenten aktiveras när
tändningen slås på. Om systemet är
aktiverat är lysdioden i knappen Ó
släckt. Tryck på Ó för att aktivera
systemet när det är avaktiverat.
När kontrollampan a i instrument‐
gruppen lyser grönt är systemet redo att assistera.
Systemet fungerar bara vid hastig‐
heter mellan 65 km/h och 180 km/h och om det finns filmarkeringar.
Föraren måste hålla båda händerna
på ratten. Kursändringen sker inte i
kombination med blinkers. ESC-
systemet måste vara aktiverat.
Systemet gör nödvändiga korriger‐
ingar av kursen för att återföra bilen
till ursprunglig bana om det identifi‐
erar risk för att bilen ofrivilligt korsar
en av de registrerade körfältsmarker‐ ingarna. Föraren känner då en vrid‐ning av ratten.
Kontrollampan a blinkar under kurs‐
korrigering. Markeringen på den korri‐
gerade sidan visas orange på förar‐
informationscentralen.Om föraren önskar behålla bilens
kurs kan korrigeringen förhindras
genom att hålla ett fast grepp på
ratten (under en undanmanöver, t
ex). Korrigeringen avbryts om blin‐
kers aktiveras.
När blinkrarna är på och ett par
sekunder efter att de slagits av bedö‐ mer systemet att kursändringar är
avsiktliga och ingen korrigering aktiv‐
eras.
Korrigeringen avbryts om systemet
registrerar att föraren inte håller till‐
räckligt hårt i ratten under en auto‐
matisk kurskorrigering. En varning
aktiveras för att uppmana föraren att
återta kontrollen över bilen.
Frånkoppling Du kan avaktivera systemet genom
att trycka på Ó i några sekunder, då
tänds lysdioden i knappen. Heldragna grå linjer visas på förarinformations‐
centralen.

190Körning och hanteringFel
Systemets prestanda kan påverkas
av:
● Att vindrutan är smutsig eller påverkas av främmande föremål,
t.ex. klistermärken
● Framförvarande bilar som är nära
● Doserade vägar
● Slingrande eller backiga vägar ● Vägkanter
● Vägar med dåliga filmarkeringar
● Plötsliga ändringar av ljusförhål‐ landena
● Svåra miljöförhållanden, t.ex. kraftigt regn- eller snöfall
● Ändringar av bilen, t.ex. däcken.
Stäng av systemet om det störs av
tjärfläckar, skuggor, sprickor i vägba‐
nan, tillfälliga filmarkeringar vid
vägarbeten eller andra fel på vägen.9 Varning
Rikta alltid din uppmärksamhet
mot vägen och håll bilen rätt place‐ rad i filen. I annat fall kan följden
bli att bilen skadas, personskador
eller dödsfall.
Filhållningsassistenten styr inte
fordonet kontinuerligt.
Systemet kanske inte håller fordo‐
net i filen eller varnar även om en
filmarkering upptäcks.
Filhållningsassistentens styrning
är eventuellt inte tillräcklig för att
undvika ett filbyte.
Det kan hända att systemet inte
upptäcker körning utan händerna
på ratten på grund av yttre
omständigheter (vägens skick och yta, väder etc). Föraren har det
fulla ansvaret för att styra bilen och är alltid skyldig att hålla händerna
på ratten vid körning.
Om systemet används när man
drar en släpvagn eller på hala
vägar kan följden bli att man
tappar kontrollen över fordonet
och krockar. Slå av systemet.
Förarvarning
Förarvarningssystemet övervakar
körtiden och uppmärksamheten hos
föraren. Övervakning av uppmärk‐
samheten hos föraren baseras på
kursavvikelser hos bilen i förhållande
till körfältsmarkeringarna.
Systemet inkluderar en körtidsvar‐
ning kombinerad med förartrötthets‐
registrering.
9 Varning
Systemet kan inte ersätta behovet
av vaksamhet hos föraren. Det
rekommenderas att du tar en paus
så fort du känner dig trött eller
åtminstone varannan timme. Kör inte om du är trött.
