Догляд за автомобілем215Попереджувальна табличка
Значення символів:● Відсутність іскор, відкритого полум'я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор в місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак порожній, систему
дизельного пального потрібно
прокачати. Вмикайте систему
запалювання тричі на 15 секунд.
Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд. Повторіть цей процес не
пізніше ніж через п’ять секунд.
Якщо двигун не запускається,
зверніться по допомогу на станцію
технічного обслуговування.Заміна щітки
склоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть склоочисник.

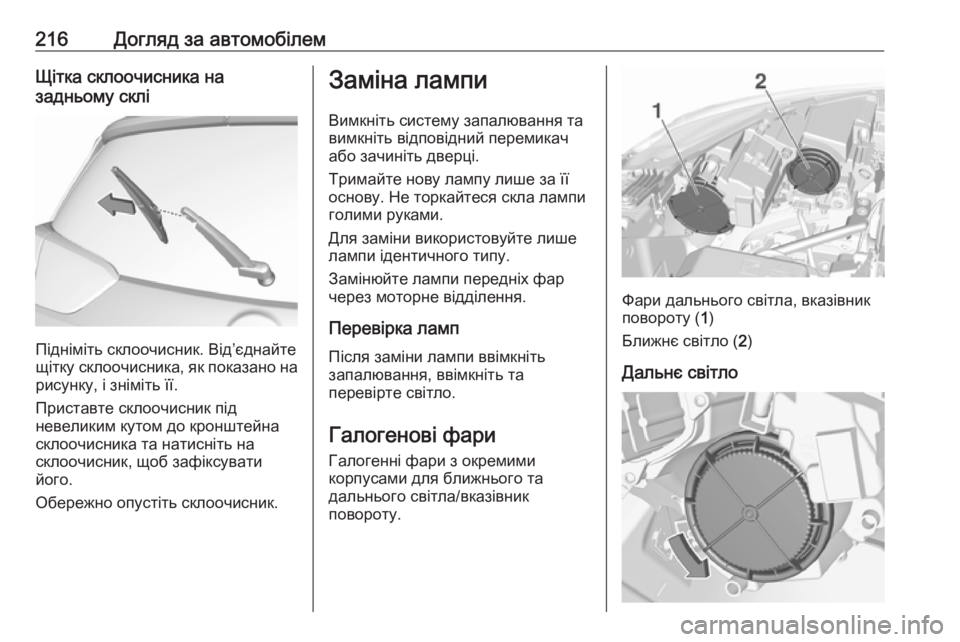

216Догляд за автомобілемЩітка склоочисника на
задньому склі
Підніміть склоочисник. Від’єднайте
щітку склоочисника, як показано на
рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть склоочисник.
Заміна лампи
Вимкніть систему запалювання та
вимкніть відповідний перемикач
або зачиніть дверці.
Тримайте нову лампу лише за її
основу. Не торкайтеся скла лампи
голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.
Галогенові фари
Галогенні фари з окремими
корпусами для ближнього та
дальнього світла/вказівник
повороту.
Фари дальнього світла, вказівник повороту ( 1)
Ближнє світло ( 2)
Дальнє світло

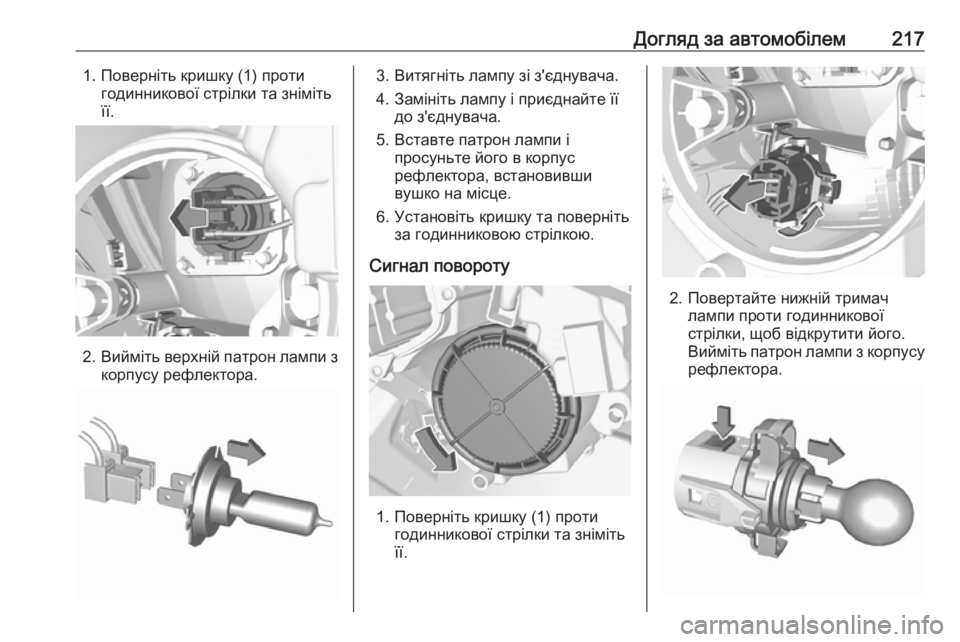

Догляд за автомобілем2171. Поверніть кришку (1) протигодинникової стрілки та зніміть
її.
2. Вийміть верхній патрон лампи з
корпусу рефлектора.
3. Витягніть лампу зі з'єднувача.
4. Замініть лампу і приєднайте її до з'єднувача.
5. Вставте патрон лампи і просуньте його в корпус
рефлектора, встановивши
вушко на місце.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Сигнал повороту
1. Поверніть кришку (1) проти годинникової стрілки та зніміть
її.
2. Повертайте нижній тримач лампи проти годинниковоїстрілки, щоб відкрутити його.
Вийміть патрон лампи з корпусу
рефлектора.

218Догляд за автомобілем3.Натиснувши на защіпку, вийміть
лампу з тримача.
4. Замініть лампу й установіть її в тримач.
5. Вставте тримач лампи в корпус рефлектора й поверніть загодинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Ближнє світло
1. Поверніть кришку (2) проти годинникової стрілки та зніміть
її.
2. Підніміть затискач і потягніть за
вилку з’єднувача назад.
3. Опустіть затискач і вийміть лампу з корпусу рефлектора.
4. Замініть лампу і просуньте її в корпус рефлектора,
встановивши вушко на місце.
5. Відігніть затискач угору і тримайте в такому положенні.
6. Приєднайте з’єднувач до лампи
й зафіксуйте його затискачем.
7. Установіть кришку та поверніть за годинниковою стрілкою.
Бокові ліхтарі/освітлення при
денному світлі
У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Світлодіодні фари
У фарах для ближнього та
дальнього світла, габаритних
ліхтарях і ліхтарях денного
освітлення використовуються
світлодіоди, тому заміняти їх не
можна.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.

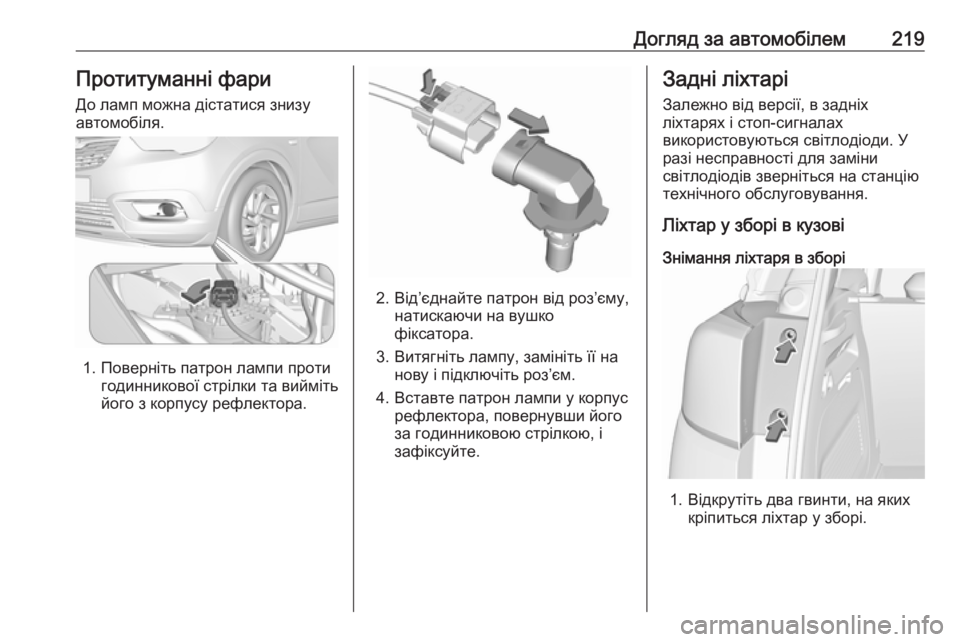

Догляд за автомобілем219Протитуманні фари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з корпусу рефлектора.
2. Від’єднайте патрон від роз’єму, натискаючи на вушкофіксатора.
3. Витягніть лампу, замініть її на нову і підключіть роз’єм.
4. Вставте патрон лампи у корпус рефлектора, повернувши його
за годинниковою стрілкою, і
зафіксуйте.
Задні ліхтарі
Залежно від версії, в задніх
ліхтарях і стоп-сигналах
використовуються світлодіоди. У
разі несправності для заміни
світлодіодів зверніться на станцію
технічного обслуговування.
Ліхтар у зборі в кузові
Знімання ліхтаря в зборі
1. Відкрутіть два гвинти, на яких кріпиться ліхтар у зборі.

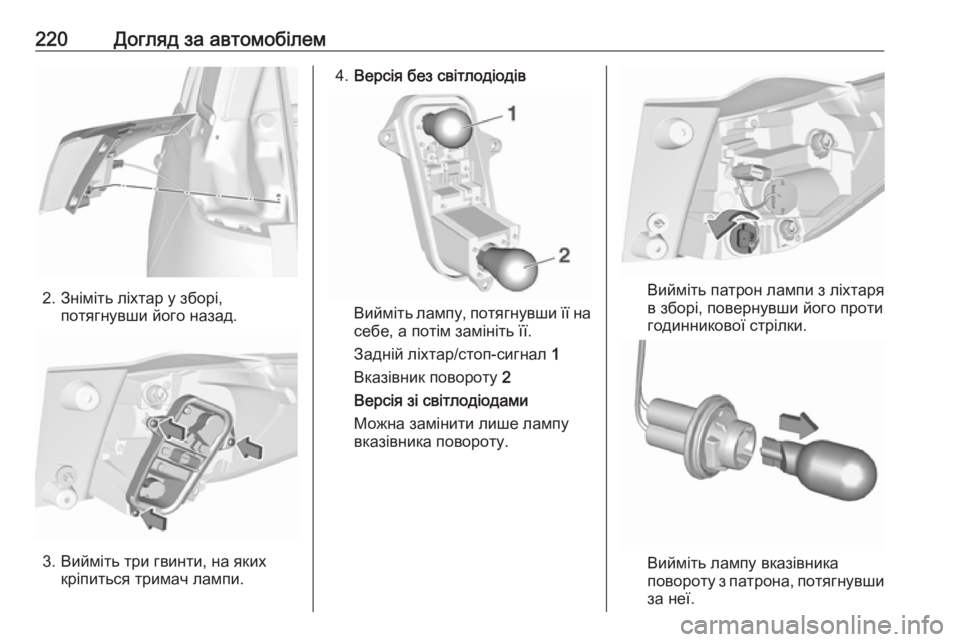

220Догляд за автомобілем
2. Зніміть ліхтар у зборі,потягнувши його назад.
3. Вийміть три гвинти, на яких кріпиться тримач лампи.
4.Версія без світлодіодів
Вийміть лампу, потягнувши її на
себе, а потім замініть її.
Задній ліхтар/стоп-сигнал 1
Вказівник повороту 2
Версія зі світлодіодами
Можна замінити лише лампу
вказівника повороту.
Вийміть патрон лампи з ліхтаря
в зборі, повернувши його проти
годинникової стрілки.
Вийміть лампу вказівника
повороту з патрона, потягнувши
за неї.

Догляд за автомобілем221Замініть лампу.
Встановлення ліхтаря в зборі 1. Приєднайте тримач лампи до ліхтаря в зборі й закрутіть три
гвинти.
2. Установіть ліхтар у зборі в кузов
автомобіля, як показано на
ілюстрації, й прикрутіть його
двома гвинтами.
Ліхтар у зборі в дверях
багажного відділення
Знімання ліхтаря в зборі
1. Від'єднайте кришку від дверей багажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.

222Догляд за автомобілем
4. Натисніть на защіпку, щоброзблокувати і вийняти тримач
лампи.
5. Версія без світлодіодів
Вийміть лампу та замініть її на
нову:
Задній ліхтар 1
Задня протитуманна фара (з
лівого боку), стоп-сигнал (з
правого боку) 2
Версія зі світлодіодами Можна замінити лише лампу
ліхтаря заднього ходу.
Вийміть патрон лампи з ліхтаря
в зборі, повернувши його проти годинникової стрілки.
Вийміть лампу з патрона,
потягнувши за неї.
Замініть лампу.
Встановлення ліхтаря в зборі 1. Приєднайте тримач лампи до ліхтаря в зборі.
