Приборы и средства управления87Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов Стрелки приборов при включении
зажигания могут на короткое время
смещаться к максимальным значе‐ ниям.
Спидометр
Показывает скорость движения
автомобиля.
Одометр
Отображается зарегистрирован‐
ное расстояние в километрах.
До достижения пробега в 100 км на дисплее может отображаться H.
Счетчик текущего пробега
Отображается зарегистрирован‐
ное расстояние с момента послед‐
него сброса.
В зависимости от версии (с
дисплеем Standard или Multifunction) на автомобиле могут
быть установлены два независи‐
мых счетчика текущего пробега A
или B, которые показывают пробег
автомобиля с момента последнего
сброса.
Чтобы выполнить сброс отобра‐
жаемого счетчика текущего
пробега, нажмите и несколько
секунд удерживайте кнопку TRIP на
конце рычага управления стеклоо‐ чистителем 3 113.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если
возможно).

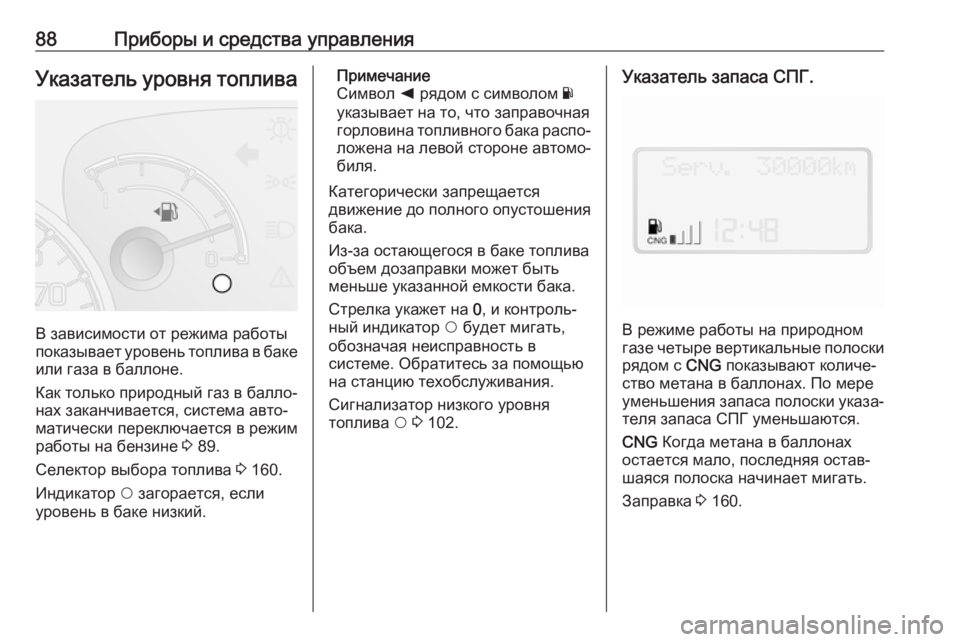

88Приборы и средства управленияУказатель уровня топлива
В зависимости от режима работы
показывает уровень топлива в баке или газа в баллоне.
Как только природный газ в балло‐
нах заканчивается, система авто‐
матически переключается в режим
работы на бензине 3 89.
Селектор выбора топлива 3 160.
Индикатор $ загорается, если
уровень в баке низкий.
Примечание
Символ k рядом с символом Y
указывает на то, что заправочная
горловина топливного бака распо‐
ложена на левой стороне автомо‐
биля.
Категорически запрещается
движение до полного опустошения
бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.
Стрелка укажет на 0, и контроль‐
ный индикатор $ будет мигать,
обозначая неисправность в системе. Обратитесь за помощью
на станцию техобслуживания.
Сигнализатор низкого уровня
топлива $ 3 102.Указатель запаса СПГ.
В режиме работы на природном
газе четыре вертикальные полоски
рядом с CNG показывают количе‐
ство метана в баллонах. По мере
уменьшения запаса полоски указа‐
теля запаса СПГ уменьшаются.
CNG Когда метана в баллонах
остается мало, последняя остав‐
шаяся полоска начинает мигать.
Заправка 3 160.

Приборы и средства управления89Селектор выбора топлива
Нажатием кнопки Y на центральной
консоли двигатель переключается
на работу на бензине вместо
природного газа и наоборот.
Состояние светодиода 1 соответ‐
ствует текущему рабочему
режиму.
1 откл.:езда на природном
газе1 горит
светом:используется
бензин
Как только баки природного газа
станут пусты, осуществляется
автоматический переход на работу на бензине. На информационном
центре водителя 3 105 загорится
индикатор Y, который будет гореть
до момента выключения зажига‐
ния.
При автоматическом переключе‐
нии между бензином и газом может
ощущаться кратковременная пауза
в тяговой мощности двигателя.
Каждые шесть месяцев следует
вырабатывать топливо в бензо‐
баке до включения индикатора § и
затем полностью заправлять бак.
Это нужно для сохранения каче‐
ства топлива и работоспособности
системы при работе на бензине.
Через регулярные промежутки
времени во избежание коррозии
полностью заполняйте бак топли‐
вом.
Природный газ 3 160.
Заправка 3 160.Индикатор температуры
охлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
Если загорается контрольный
индикатор $, значит, температура
охлаждающей жидкости слишком
высока. В некоторых версиях также отображается предупреждающее
сообщение в информационном
центре водителя 3 105. Обрати‐
тесь за помощью на станцию техобслуживания.

90Приборы и средства управленияВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность
повреждения двигателя.
Проверьте уровень охлаждаю‐
щей жидкости.
Дисплей технического
обслуживания
Дисплей технического обслужива‐
ния доступен только на автомоби‐
лях с многофункциональным
вариантом информационного
центра водителя 3 105.
Когда включается зажигание, крат‐
ковременно может отображаться
пробег, оставшийся до следую‐
щего техобслуживания. На основе
условий вождения указанный
интервал технического обслужива‐
ния автомобиля может значи‐
тельно различаться.
Если оставшийся пробег до
следующего технического обслу‐
живания меньше 2000 км, в инфор‐ мационном центре водителя
появится сообщение Serv.. Это
сервисные сообщение повторя‐
ется через каждые следующие
200 км, а затем начинает выда‐
ваться чаще, когда оставшееся
расстояние становится меньше
200 км.
Как только остающийся пробег
станет равен нулю, на дисплее
информационного центра води‐
теля появится предупредительноесообщение, например, Service
coupon expired (Срок купона на
обслуживание истек) .
Автомобилю требуется техниче‐ ское обслуживание. Обратитесь за помощью на станцию техобслужи‐
вания.
Оставшейся пробег до следую‐
щего техобслуживания также
можно просмотреть на информа‐
ционном центре водителя, выбрав
пункт Service (Сервис) в меню
настроек 3 105.
Сброс дисплея технического
обслуживания
После технического обслуживания
дисплей технического обслужива‐
ния необходимо сбросить в усло‐
виях станции техобслуживания.
Информация по обслуживанию
3 208.

Приборы и средства управления91Дисплей коробки передач
На дисплее коробки передач
отображается режим или выбран‐ ная передача автоматизированной
механической коробки передач.
Автоматизированная механиче‐
ская коробка передач 3 144.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля
могут отсутствовать. Описание
распространяется на все версии
исполнения приборов. В зависимо‐
сти от комплектации автомобиля,
расположение отдельных индика‐
торов может отличаться.
При включении зажигания на
короткое время загорится боль‐
шинство индикаторов, что можно
рассматривать как проверку их
работоспособности.
Цвета индикаторов обозначают:Красный:опасность, важное
напоминаниеЖелтый:предупреждение,
справка, неисправ‐
ностьЗеленый:подтверждение вклю‐
ченияСиний:подтверждение вклю‐
ченияБелый:подтверждение вклю‐
чения

92Приборы и средства управленияКонтрольные индикаторы панели приборов

Приборы и средства управления93Контрольный индикатор на
потолочной консоли
Отключение подушки безопас‐
ности 3 60, 3 95.
Обзор
9Общее предупреждение
3 94OУказатель поворота 3 94XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 94vПодушки безопасности и
натяжители ремней
безопасности 3 95*Отключение подушки
безопасности 3 95pСистема зарядки 3 96ZСигнализатор неисправ‐
ности 3 96RТормозная система 3 96FИзнос тормозных колодок
3 97uАнтиблокировочная
тормозная система (ABS)
3 97sКоробка передач 3 97[ ÒПереключение передач
3 98ZСистема облегчения начала
движения на подъеме
3 98rУльтразвуковая система
облегчения парковки 3 98RЭлектронная система дина‐
мической стабилизации
3 99$Температура охлаждающей
жидкости двигателя 3 99!Предварительный подогрев
3 100%Сажевый фильтр дизель‐
ного двигателя 3 100wСистема контроля давления
в шинах 3 100IДавление моторного масла
3 101, замена моторного
масла 3 102SНизкий уровень моторного
масла 3 102$Низкий уровень топлива
3 102UСлив воды из топливного
фильтра 3 103dИммобилайзер 3 103ÆСистема автоматической
остановки и пуска двигателя
3 1038Наружное освещение 3 103µНеисправность наружного
освещения 3 103CДальний свет 3 104

94Приборы и средства управления>Противотуманная фара
3 104øЗадний противотуманный
фонарь 3 104mКруиз-контроль 3 104(Открыта дверь 3 104
Общее предупреждение
9 горит желтым светом.
В зависимости от модельного
варианта индикатор 9 может заго‐
раться независимо или вместе с
индикатором Æ 3 103, t 3 103, Z
3 98 или r 3 98.
Если индикатор 9 загорается
вместе с индикатором I 3 102,
немедленно заглушите двигатель
и обратитесь за помощью на стан‐
цию техобслуживания.
В случае выхода из строя индика‐
тора v надувных подушек безопас‐
ности и натяжителей ремней
безопасности 3 95 загорится
индикатор 9.
Индикатор
9 также загорается при
переключении выключателя
подачи топлива. Проконсультируй‐ тесь на станции техобслуживания.
Система отсечки подачи топлива
3 112, выключение двигателя
автомобиля 3 136.
В некоторых версиях также может
отображаться соответствующее
предупреждающее сообщение в информационном центре водителя 3 105.
Указатель поворота
Индикатор 2 или 3 мигает зеленым
цветом.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или
соответствующего предохрани‐
теля, выход из строя лампы указа‐
теля поворотов прицепа.
Замена ламп 3 176, предохрани‐
телей 3 182.Указатели поворота 3 119.
Напоминание о ремне безопасности
Напоминание о ремнях
безопасности для передних
сидений
Индикатор ремня безопасности X
сиденья водителя и / или перед‐ него пассажира загорается или
мигает красным светом.
Непрерывное горение
При включении зажигания на
короткое время загорается индика‐
тор X, если не застегнут ремень
безопасности сиденья водителя
и/или ремень безопасности перед‐
него пассажира. Кроме того, в
течение нескольких секунд
раздается звуковой сигнал.
Мигание
Во время движения мигает индика‐ тор X и в течение 90 секунд звучит
предупреждающий сигнал, пока
ремни безопасности передних
сидений не будут застегнуты.
