2018 MAZDA MODEL CX-5 ESP

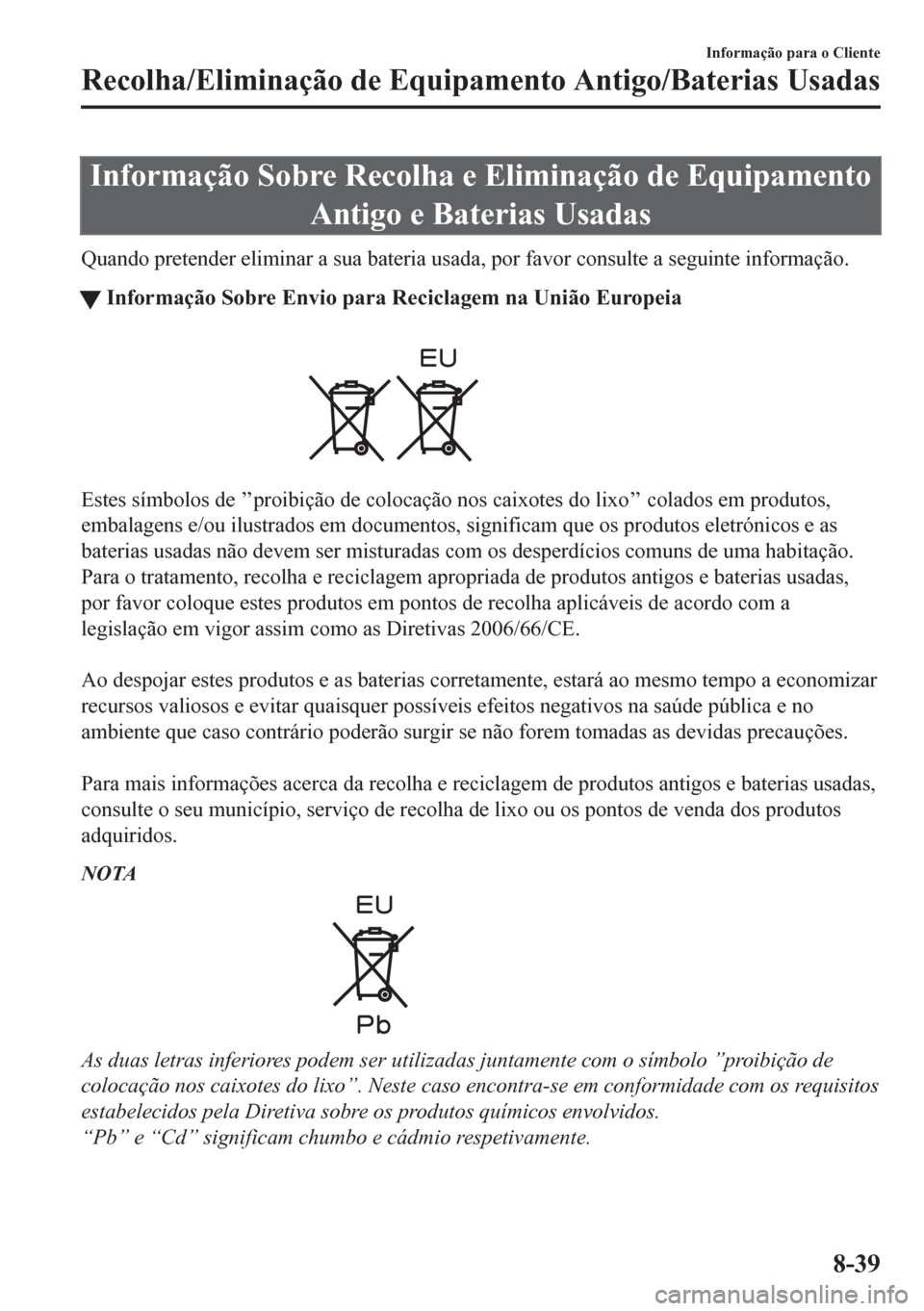

Informação Sobre Recolha e Eliminação de Equipamento
Antigo e Baterias Usadas
Quando pretender eliminar a sua bateria usada, por favor consulte a seguinte informação.
tInformação Sobre Envio para Reciclagem na União Europeia
Estes símbolos de ’’proibição de colocação nos caixotes do lixo’’ colados em produtos,
embalagens e/ou ilustrados em documentos, significam que os produtos eletrónicos e as
baterias usadas não devem ser misturadas com os desperdícios comuns de uma habitação.
Para o tratamento, recolha e reciclagem apropriada de produtos antigos e baterias usadas,
por favor coloque estes produtos em pontos de recolha aplicáveis de acordo com a
legislação em vigor assim como as Diretivas 2006/66/CE.

Ao despojar estes produtos e as baterias corretamente, estará ao mesmo tempo a economizar
recursos valiosos e evitar quaisquer possíveis efeitos negativos na saúde pública e no
ambiente que caso contrário poderão surgir se não forem tomadas as devidas precauções.

Para mais informações acerca da recolha e reciclagem de produtos antigos e baterias usadas,
consulte o seu município, serviço de recolha de lixo ou os pontos de venda dos produtos
adquiridos.
NOTA
As duas letras inferiores podem ser utilizadas juntamente com o símbolo ’’proibição de
colocação nos caixotes do lixo’’. Neste caso encontra-se em conformidade com os requisitos
estabelecidos pela Diretiva sobre os produtos químicos envolvidos.
“Pb” e “Cd” significam chumbo e cádmio respetivamente.
Informação para o Cliente
Recolha/Eliminação de Equipamento Antigo/Baterias Usadas
8-39

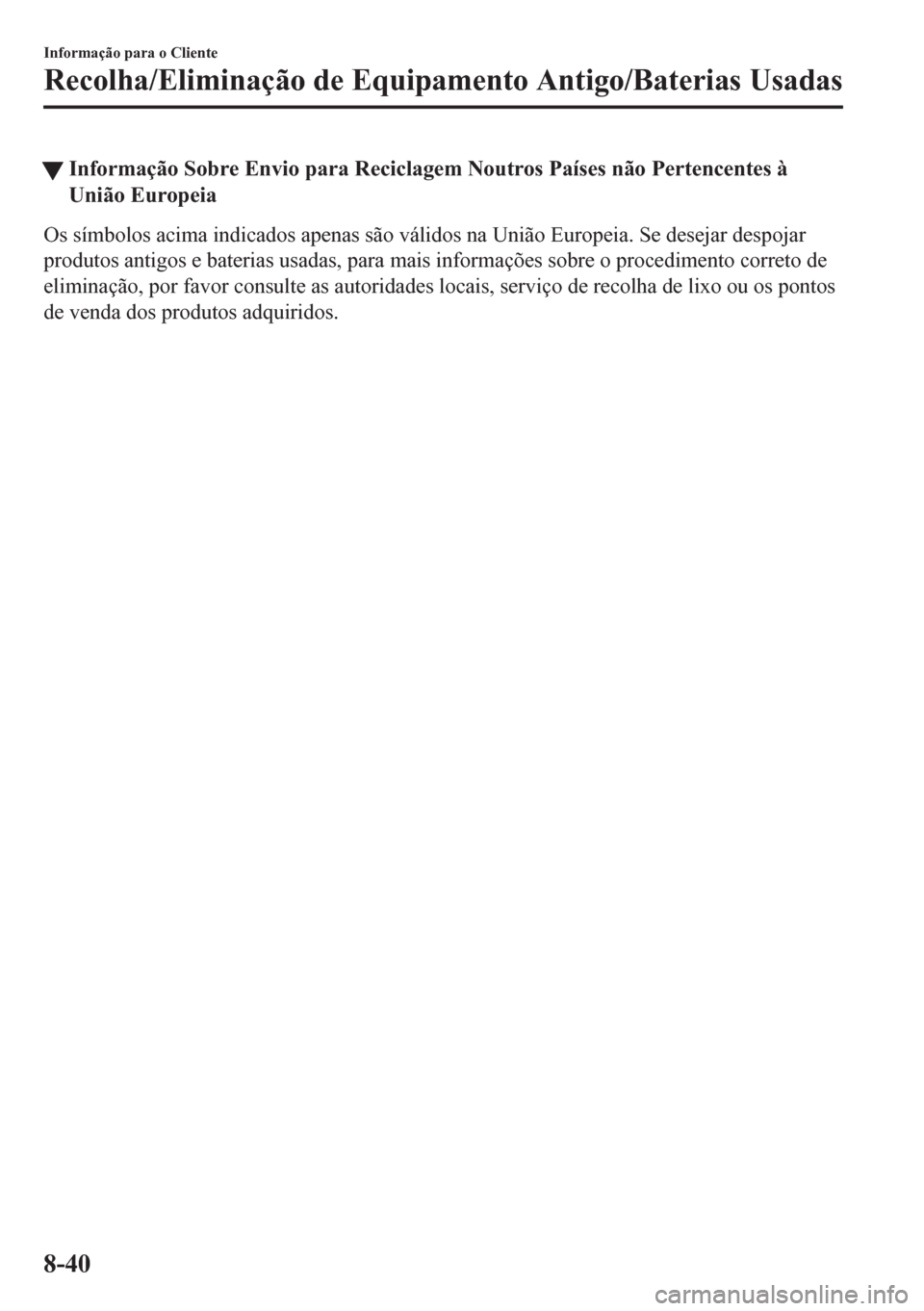

tInformação Sobre Envio para Reciclagem Noutros Países não Pertencentes à
União Europeia
Os símbolos acima indicados apenas são válidos na União Europeia. Se desejar despojar
produtos antigos e baterias usadas, para mais informações sobre o procedimento correto de
eliminação, por favor consulte as autoridades locais, serviço de recolha de lixo ou os pontos
de venda dos produtos adquiridos.
Informação para o Cliente
Recolha/Eliminação de Equipamento Antigo/Baterias Usadas
8-40

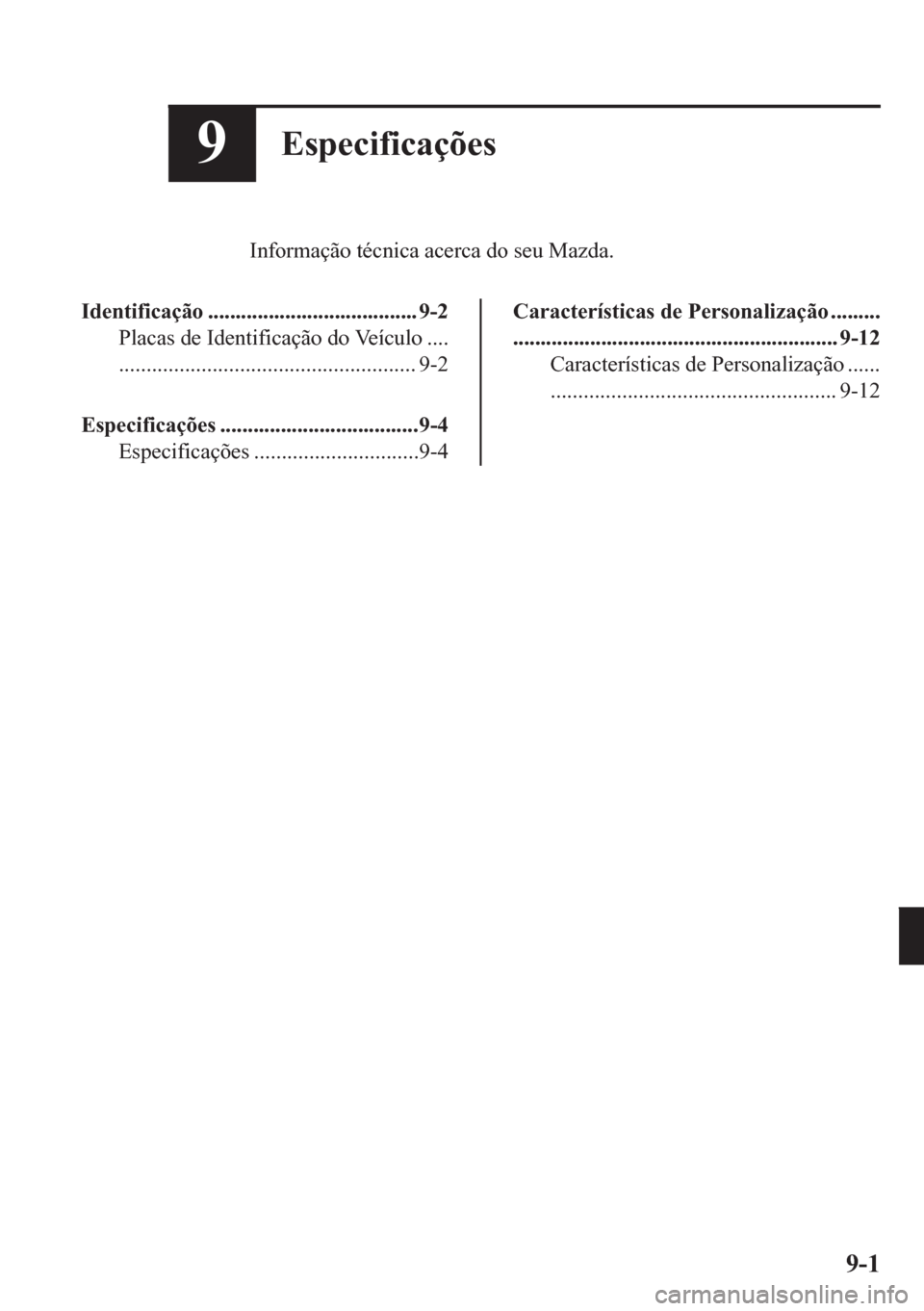

9Especificações
Informação técnica acerca do seu Mazda.
Identificação ...................................... 9-2
Placas de Identificação do Veículo ....
...................................................... 9-2
Especificações ....................................9-4
Especificações ..............................9-4
Características de Personalização .........
........................................................... 9-12
Características de Personalização ......
.................................................... 9-12
9-1

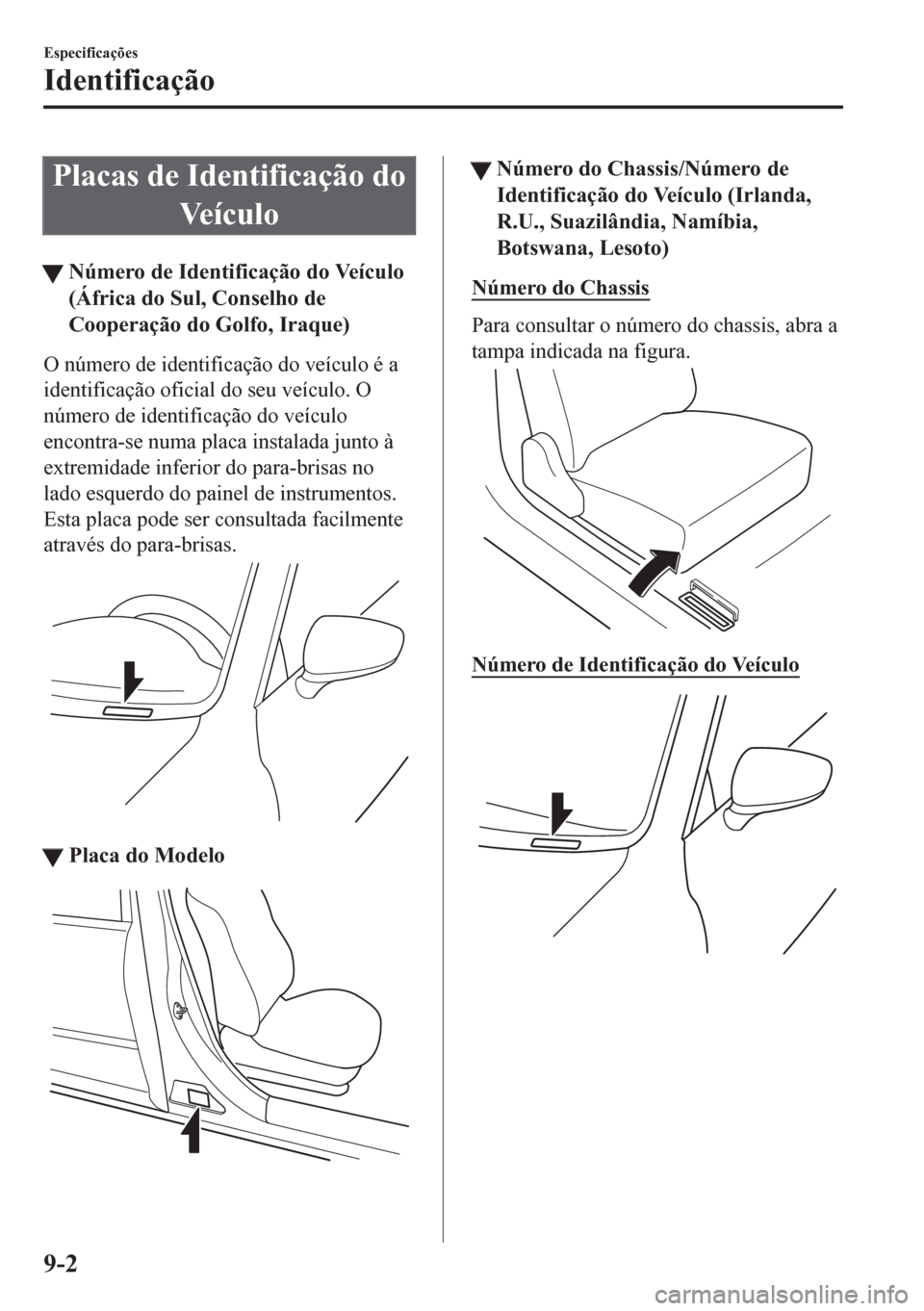

Placas de Identificação do
Ve í c u l o
tNúmero de Identificação do Veículo
(África do Sul, Conselho de
Cooperação do Golfo, Iraque)
O número de identificação do veículo é a
identificação oficial do seu veículo. O
número de identificação do veículo
encontra-se numa placa instalada junto à
extremidade inferior do para-brisas no
lado esquerdo do painel de instrumentos.
Esta placa pode ser consultada facilmente
através do para-brisas.
ttPlaca do Modelo
ttNúmero do Chassis/Número de
Identificação do Veículo (Irlanda,
R.U., Suazilândia, Namíbia,
Botswana, Lesoto)
Número do Chassis
Para consultar o número do chassis, abra a
tampa indicada na figura.
Número de Identificação do Veículo
Especificações
Identificação
9-2

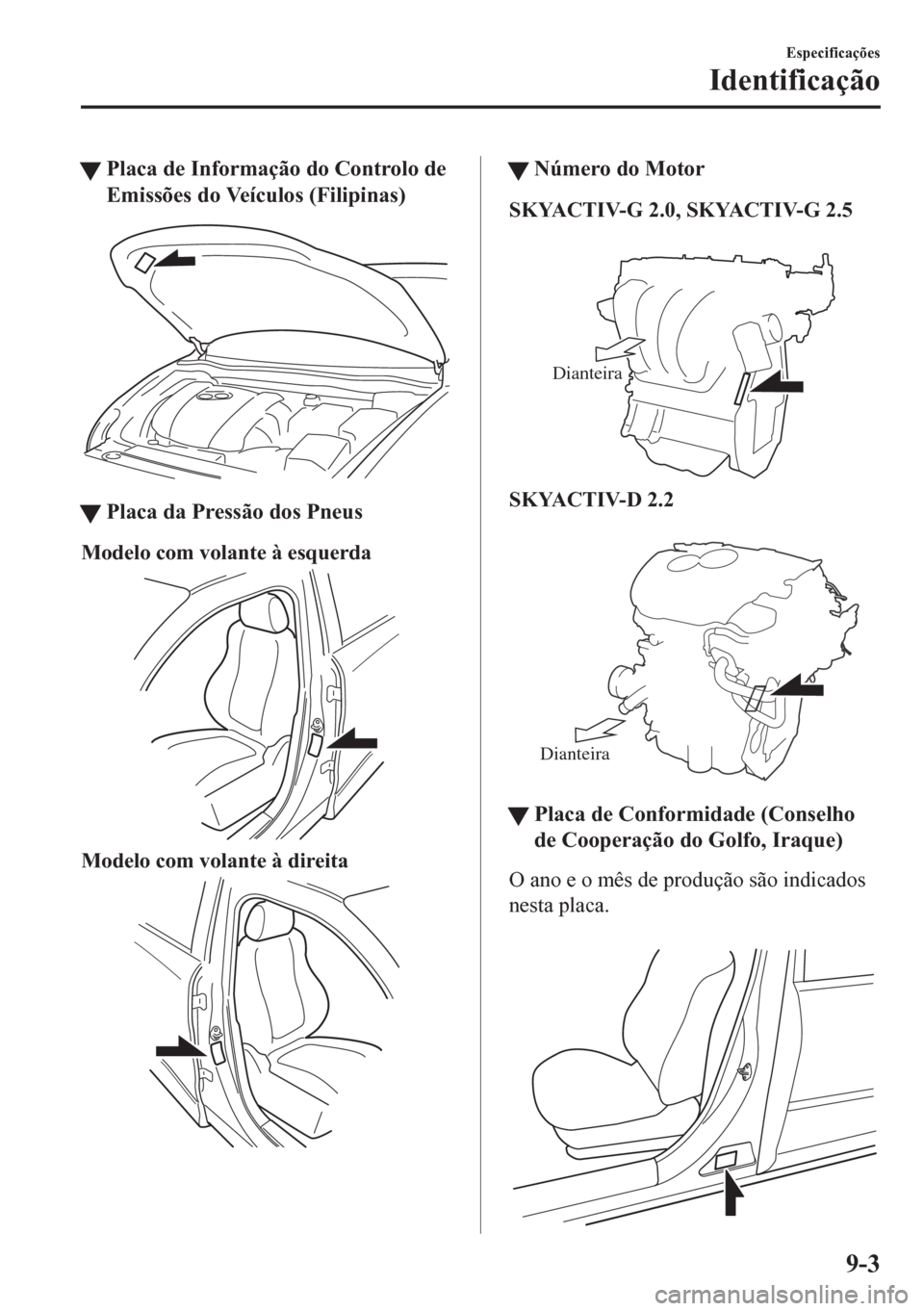

WPlaca de Informação do Controlo de
Emissões do Veículos (Filipinas)
WPlaca da Pressão dos Pneus
Modelo com volante à esquerda
Modelo com volante à direita
WNúmero do Motor
SKYACTIV-G 2.0, SKYACTIV-G 2.5

Dianteira
SKYACTIV-D 2.2

Dianteira
WPlaca de Conformidade (Conselho
de Cooperação do Golfo, Iraque)
O ano e o mês de produção são indicados
nesta placa.

Especificações
Identificação
9-3

Especificações
tMotor
Motor a gasolina
ItemEspecificação
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Tipo 4 cilindros em linha, DOHC-16V
Diâmetro x Curso 83,5 × 91,2 mm 89,0 × 100 mm
Cilindrada 1.998 ml (1.998 cc) 2.488 ml (2.488 cc)
Relação de compressão 13,0
Conselho de Cooperação do Golfo
ItemEspecificação
SKYACTIV-G 2.5
2WD 4WD
Potência máxima do
motor/rotação140 kW/6.000 rpm 140 kW/6.000 rpm
Binário máximo do mo-
tor/rotação252 N>ƒm/4.000 rpm 252 N>ƒm/4.000 rpm
Velocidade máxima 192 km/h 190 km/h
Motor diesel
ItemEspecificação
SKYACTIV-D 2.2
Tipo 4 cilindros em linha, DOHC-16V
Diâmetro x Curso 86,0 × 94,3 mm
Cilindrada 2.191 ml (2.191 cc)
Relação de compressão 14,4
Especificações
Especificações
9-4

tSistema Elétrico
Bateria
Classificação Especificação
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Conselho de Cooperação do Golfo
12V-65Ah/20HR
*1
Exceto Conselho de Cooperação do GolfoCom i-stop
Q-85
*2
Sem i-stop12V-55Ah/20HR*1
12V-65Ah/20HR*1
SKYACTIV-D 2.2
S-95*2
*1 Não se aplicam ao sistema i-stop/sistema i-ELOOP.*2 As baterias Q-85 ou S-95 foram concebidas para o sistema i-stop (PARA STOP & START)/sistema i-ELOOP.
Apenas as baterias Q-85 ou S-95 devem ser utilizadas para assegurar um funcionamento correto do sistema
i-stop (PARA STOP & START)/sistema i-ELOOP. Para mais informações, consulte um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
Vela de ignição
Classificação Especificação
SKYACTIV-G 2.0, SKYACTIV-G 2.5Vela de ignição Ge-
nuína Mazda
*1PE5R-18-110 ou PE5S-18-110
*1 As velas de ignição permitem ao SKYACTIV-G o seu ótimo desempenho. Para mais informações, consulte um
reparador qualificado, recomendamos um Reparador Autorizado Mazda.
CUIDADO
Quando limpar as velas de irídio, não utilize uma escova de arame. Caso contrário poderá
danificar o isolamento na liga de irídio, assim como as pontas de platina.
Especificações
Especificações
9-5

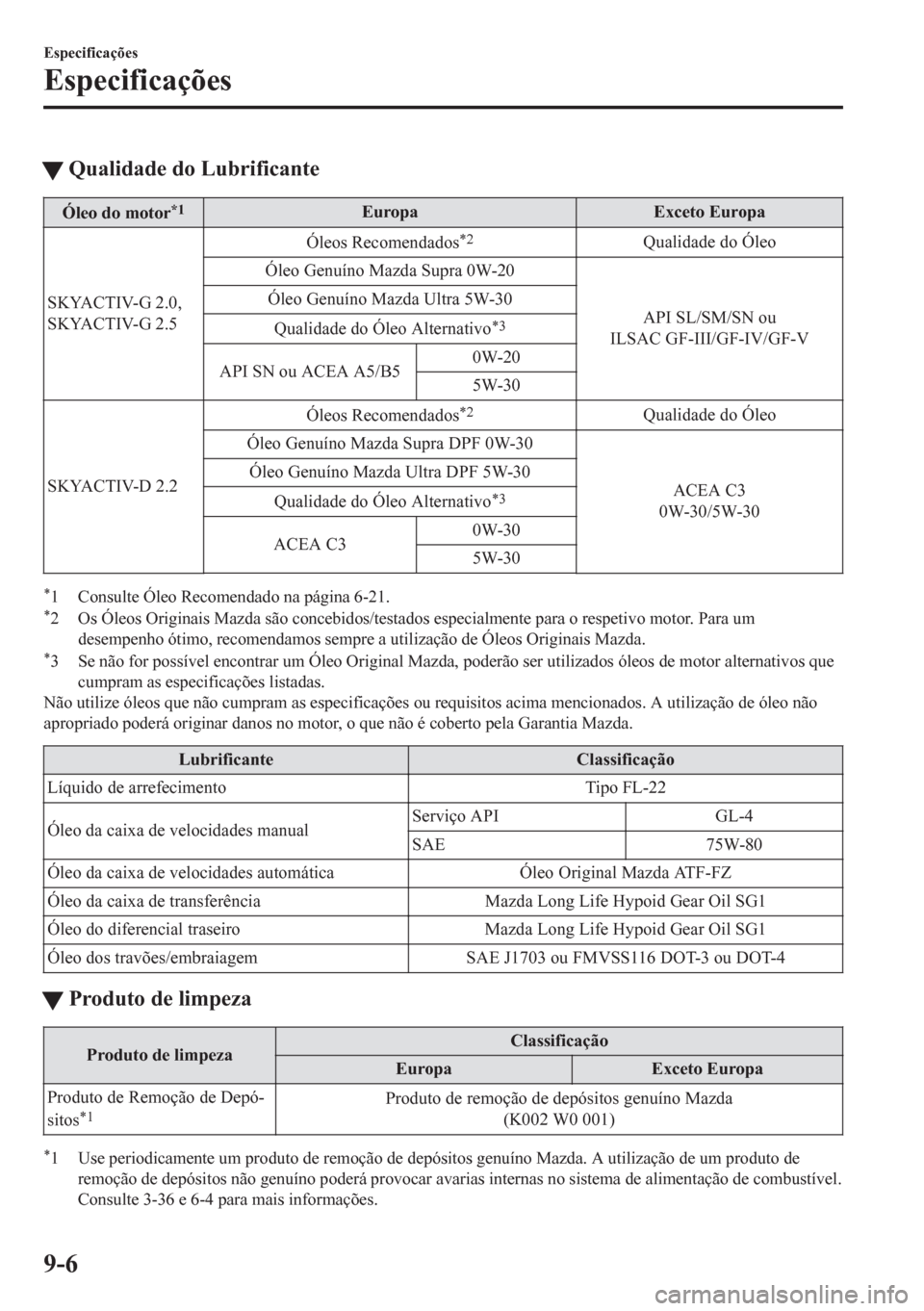

tQualidade do Lubrificante
Óleo do motor*1Europa Exceto Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Óleos Recomendados
*2Qualidade do Óleo
Óleo Genuíno Mazda Supra 0W-20
API SL/SM/SN ou
ILSAC GF-III/GF-IV/GF-V Óleo Genuíno Mazda Ultra 5W-30
Qualidade do Óleo Alternativo
*3
API SN ou ACEA A5/B50W-20
5W-30
SKYACTIV-D 2.2Óleos Recomendados
*2Qualidade do Óleo
Óleo Genuíno Mazda Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Óleo Genuíno Mazda Ultra DPF 5W-30
Qualidade do Óleo Alternativo
*3
ACEA C30W-30
5W-30
*1 Consulte Óleo Recomendado na página 6-21.*2 Os Óleos Originais Mazda são concebidos/testados especialmente para o respetivo motor. Para um
desempenho ótimo, recomendamos sempre a utilização de Óleos Originais Mazda.
*3 Se não for possível encontrar um Óleo Original Mazda, poderão ser utilizados óleos de motor alternativos que
cumpram as especificações listadas.
Não utilize óleos que não cumpram as especificações ou requisitos acima mencionados. A utilização de óleo não
apropriado poderá originar danos no motor, o que não é coberto pela Garantia Mazda.
Lubrificante Classificação
Líquido de arrefecimento Tipo FL-22
Óleo da caixa de velocidades manualServiço API GL-4
SAE 75W-80
Óleo da caixa de velocidades automática Óleo Original Mazda ATF-FZ
Óleo da caixa de transferência Mazda Long Life Hypoid Gear Oil SG1
Óleo do diferencial traseiro Mazda Long Life Hypoid Gear Oil SG1
Óleo dos travões/embraiagem SAE J1703 ou FMVSS116 DOT-3 ou DOT-4
tProduto de limpeza
Produto de limpezaClassificação
Europa Exceto Europa
Produto de Remoção de Depó-
sitos
*1Produto de remoção de depósitos genuíno Mazda
(K002 W0 001)
*1 Use periodicamente um produto de remoção de depósitos genuíno Mazda. A utilização de um produto de
remoção de depósitos não genuíno poderá provocar avarias internas no sistema de alimentação de combustível.
Consulte 3-36 e 6-4 para mais informações.
Especificações
Especificações
9-6
