2018 JEEP RENEGADE ESP

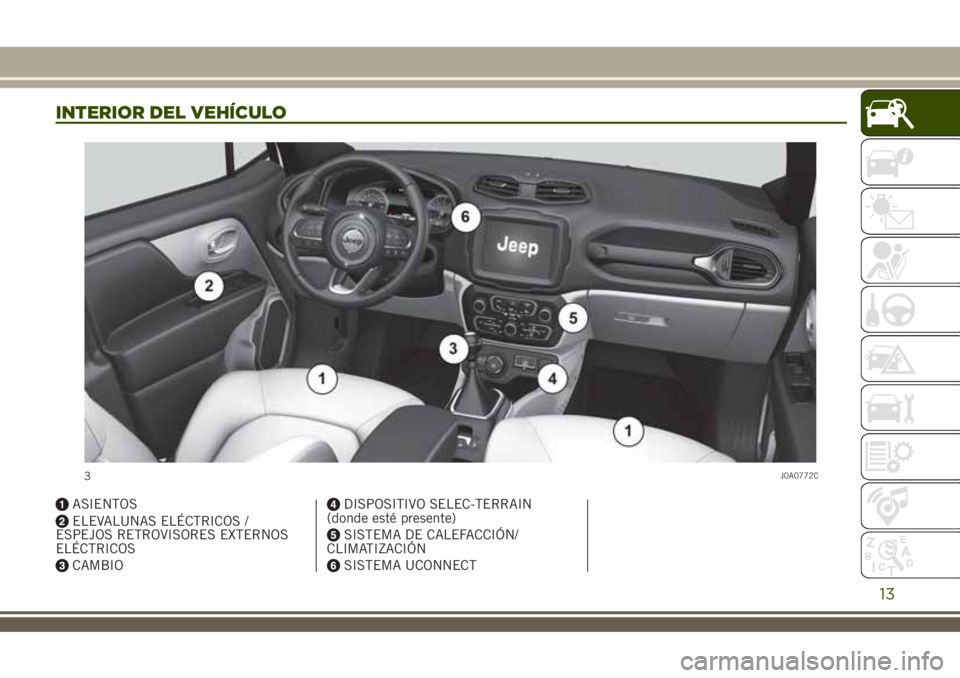

INTERIOR DEL VEHÍCULO
ASIENTOS
ELEVALUNAS ELÉCTRICOS /
ESPEJOS RETROVISORES EXTERNOS
ELÉCTRICOS
CAMBIO
DISPOSITIVO SELEC-TERRAIN
(donde esté presente)
SISTEMA DE CALEFACCIÓN/
CLIMATIZACIÓN
SISTEMA UCONNECT
3J0A0772C
13

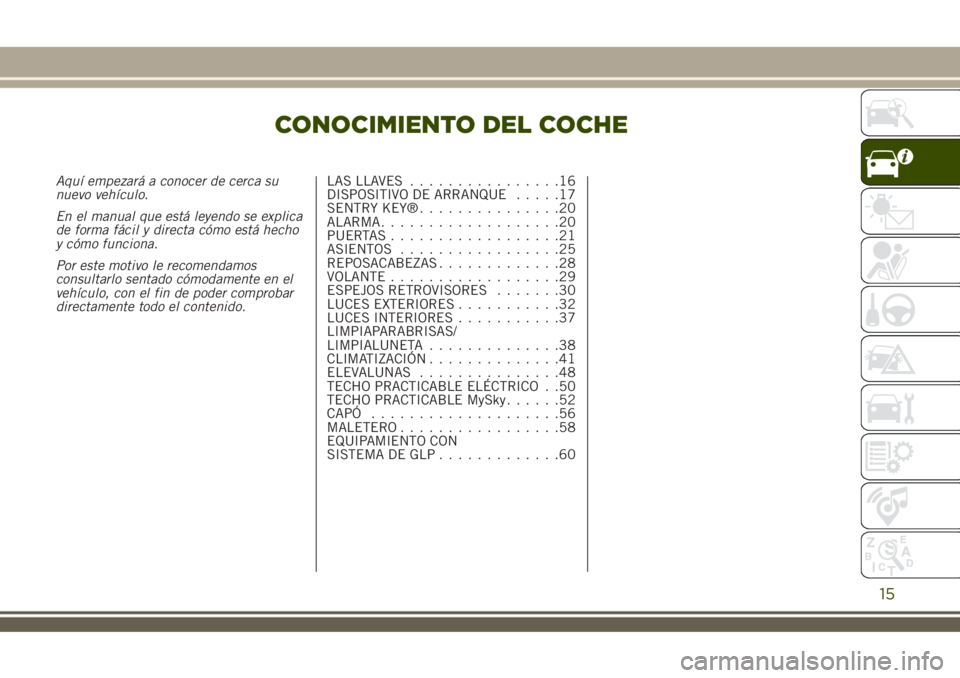

CONOCIMIENTO DEL COCHE
Aquí empezará a conocer de cerca su
nuevo vehículo.
En el manual que está leyendo se explica
de forma fácil y directa cómo está hecho
y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado cómodamente en el
vehículo, con el fin de poder comprobar
directamente todo el contenido.LASLLAVES ................16
DISPOSITIVO DE ARRANQUE.....17
SENTRY KEY®...............20
ALARMA...................20
PUERTAS..................21
ASIENTOS.................25
REPOSACABEZAS.............28
VOLANTE..................29
ESPEJOS RETROVISORES.......30
LUCES EXTERIORES...........32
LUCES INTERIORES...........37
LIMPIAPARABRISAS/
LIMPIALUNETA..............38
CLIMATIZACIÓN..............41
ELEVALUNAS...............48
TECHO PRACTICABLE ELÉCTRICO . .50
TECHO PRACTICABLE MySky......52
CAPÓ....................56
MALETERO.................58
EQUIPAMIENTO CON
SISTEMA DE GLP.............60
15

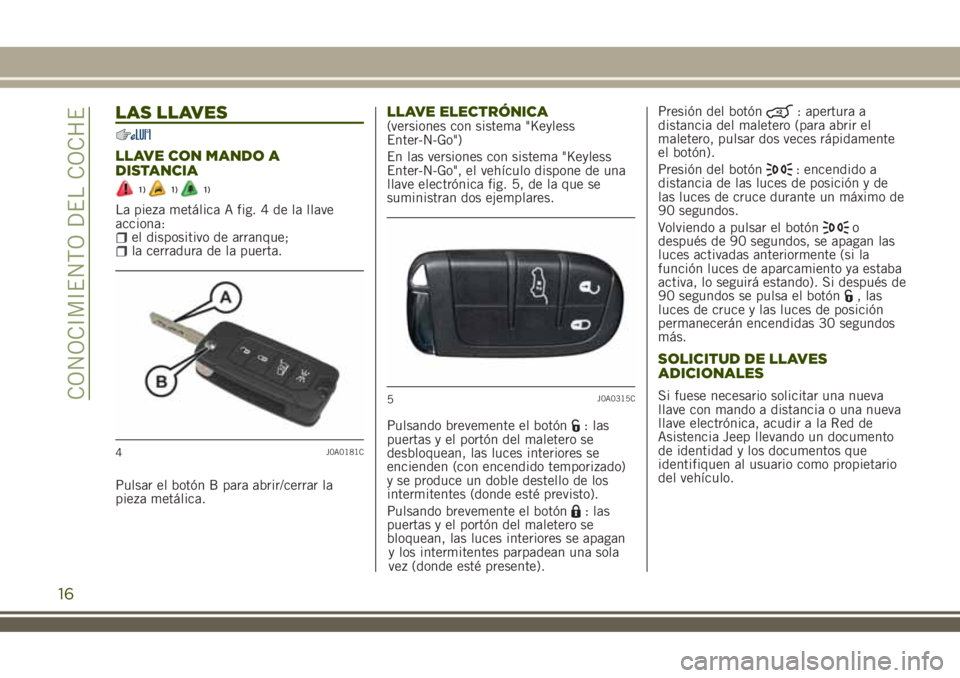

LAS LLAVES
LLAVE CON MANDO A
DISTANCIA
1)1)1)
La pieza metálica A fig. 4 de la llave
acciona:
el dispositivo de arranque;la cerradura de la puerta.
Pulsar el botón B para abrir/cerrar la
pieza metálica.
LLAVE ELECTRÓNICA(versiones con sistema "Keyless
Enter-N-Go")
En las versiones con sistema "Keyless
Enter-N-Go", el vehículo dispone de una
llave electrónica fig. 5, de la que se
suministran dos ejemplares.
Pulsando brevemente el botón
: las
puertas y el portón del maletero se
desbloquean, las luces interiores se
encienden (con encendido temporizado)
y se produce un doble destello de los
intermitentes (donde esté previsto).
Pulsando brevemente el botón
: las
puertas y el portón del maletero se
bloquean, las luces interiores se apagan
y los intermitentes parpadean una sola
vez (donde esté presente).Presión del botón
: apertura a
distancia del maletero (para abrir el
maletero, pulsar dos veces rápidamente
el botón).
Presión del botón
: encendido a
distancia de las luces de posición y de
las luces de cruce durante un máximo de
90 segundos.
Volviendo a pulsar el botón
o
después de 90 segundos, se apagan las
luces activadas anteriormente (si la
función luces de aparcamiento ya estaba
activa, lo seguirá estando). Si después de
90 segundos se pulsa el botón
, las
luces de cruce y las luces de posición
permanecerán encendidas 30 segundos
más.
SOLICITUD DE LLAVES
ADICIONALES
Si fuese necesario solicitar una nueva
llave con mando a distancia o una nueva
llave electrónica, acudir a la Red de
Asistencia Jeep llevando un documento
de identidad y los documentos que
identifiquen al usuario como propietario
del vehículo.
4J0A0181C
5J0A0315C
16
CONOCIMIENTO DEL COCHE

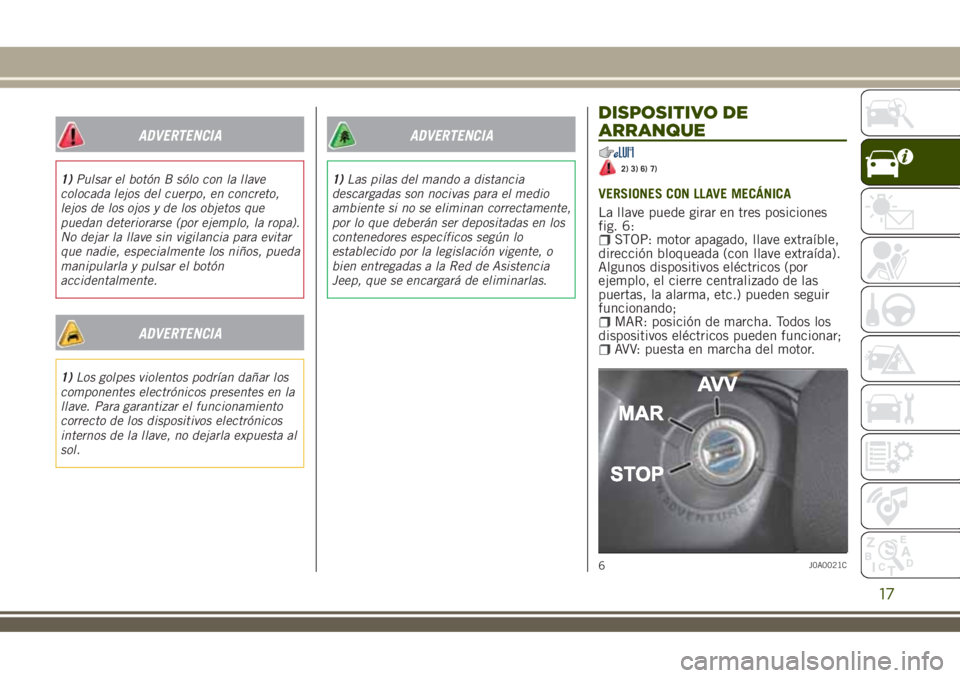

ADVERTENCIA
1)Pulsar el botón B sólo con la llave
colocada lejos del cuerpo, en concreto,
lejos de los ojos y de los objetos que
puedan deteriorarse (por ejemplo, la ropa).
No dejar la llave sin vigilancia para evitar
que nadie, especialmente los niños, pueda
manipularla y pulsar el botón
accidentalmente.
ADVERTENCIA
1)Los golpes violentos podrían dañar los
componentes electrónicos presentes en la
llave. Para garantizar el funcionamiento
correcto de los dispositivos electrónicos
internos de la llave, no dejarla expuesta al
sol.
ADVERTENCIA
1)Las pilas del mando a distancia
descargadas son nocivas para el medio
ambiente si no se eliminan correctamente,
por lo que deberán ser depositadas en los
contenedores específicos según lo
establecido por la legislación vigente, o
bien entregadas a la Red de Asistencia
Jeep, que se encargará de eliminarlas.
DISPOSITIVO DE
ARRANQUE
2) 3) 6) 7)
VERSIONES CON LLAVE MECÁNICA
La llave puede girar en tres posiciones
fig. 6:
STOP: motor apagado, llave extraíble,
dirección bloqueada (con llave extraída).
Algunos dispositivos eléctricos (por
ejemplo, el cierre centralizado de las
puertas, la alarma, etc.) pueden seguir
funcionando;
MAR: posición de marcha. Todos los
dispositivos eléctricos pueden funcionar;
AVV: puesta en marcha del motor.
6J0A0021C
17

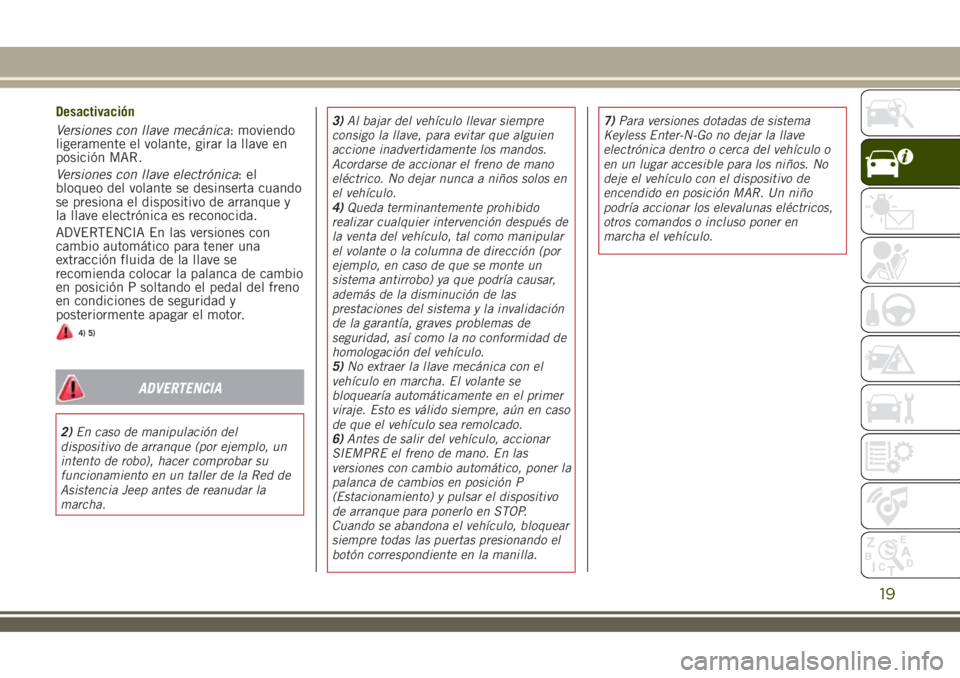

Desactivación
Versiones con llave mecánica: moviendo
ligeramente el volante, girar la llave en
posición MAR.
Versiones con llave electrónica:el
bloqueo del volante se desinserta cuando
se presiona el dispositivo de arranque y
la llave electrónica es reconocida.
ADVERTENCIA En las versiones con
cambio automático para tener una
extracción fluida de la llave se
recomienda colocar la palanca de cambio
en posición P soltando el pedal del freno
en condiciones de seguridad y
posteriormente apagar el motor.
4) 5)
ADVERTENCIA
2)En caso de manipulación del
dispositivo de arranque (por ejemplo, un
intento de robo), hacer comprobar su
funcionamiento en un taller de la Red de
Asistencia Jeep antes de reanudar la
marcha.3)Al bajar del vehículo llevar siempre
consigo la llave, para evitar que alguien
accione inadvertidamente los mandos.
Acordarse de accionar el freno de mano
eléctrico. No dejar nunca a niños solos en
el vehículo.
4)Queda terminantemente prohibido
realizar cualquier intervención después de
la venta del vehículo, tal como manipular
el volante o la columna de dirección (por
ejemplo, en caso de que se monte un
sistema antirrobo) ya que podría causar,
además de la disminución de las
prestaciones del sistema y la invalidación
de la garantía, graves problemas de
seguridad, así como la no conformidad de
homologación del vehículo.
5)No extraer la llave mecánica con el
vehículo en marcha. El volante se
bloquearía automáticamente en el primer
viraje. Esto es válido siempre, aún en caso
de que el vehículo sea remolcado.
6)Antes de salir del vehículo, accionar
SIEMPRE el freno de mano. En las
versiones con cambio automático, poner la
palanca de cambios en posición P
(Estacionamiento) y pulsar el dispositivo
de arranque para ponerlo en STOP.
Cuando se abandona el vehículo, bloquear
siempre todas las puertas presionando el
botón correspondiente en la manilla.7)Para versiones dotadas de sistema
Keyless Enter-N-Go no dejar la llave
electrónica dentro o cerca del vehículo o
en un lugar accesible para los niños. No
deje el vehículo con el dispositivo de
encendido en posición MAR. Un niño
podría accionar los elevalunas eléctricos,
otros comandos o incluso poner en
marcha el vehículo.
19

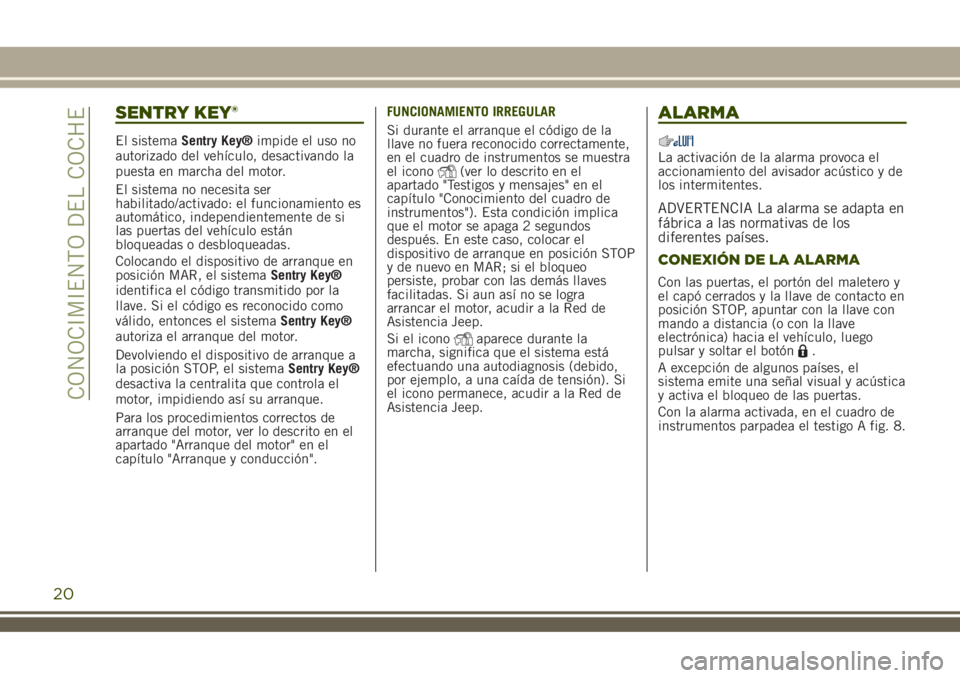

SENTRY KEY®
El sistemaSentry Key®impide el uso no
autorizado del vehículo, desactivando la
puesta en marcha del motor.
El sistema no necesita ser
habilitado/activado: el funcionamiento es
automático, independientemente de si
las puertas del vehículo están
bloqueadas o desbloqueadas.
Colocando el dispositivo de arranque en
posición MAR, el sistemaSentry Key®
identifica el código transmitido por la
llave. Si el código es reconocido como
válido, entonces el sistemaSentry Key®
autoriza el arranque del motor.
Devolviendo el dispositivo de arranque a
la posición STOP, el sistemaSentry Key®
desactiva la centralita que controla el
motor, impidiendo así su arranque.
Para los procedimientos correctos de
arranque del motor, ver lo descrito en el
apartado "Arranque del motor" en el
capítulo "Arranque y conducción".FUNCIONAMIENTO IRREGULAR
Si durante el arranque el código de la
llave no fuera reconocido correctamente,
en el cuadro de instrumentos se muestra
el icono
(ver lo descrito en el
apartado "Testigos y mensajes" en el
capítulo "Conocimiento del cuadro de
instrumentos"). Esta condición implica
que el motor se apaga 2 segundos
después. En este caso, colocar el
dispositivo de arranque en posición STOP
y de nuevo en MAR; si el bloqueo
persiste, probar con las demás llaves
facilitadas. Si aun así no se logra
arrancar el motor, acudir a la Red de
Asistencia Jeep.
Si el icono
aparece durante la
marcha, significa que el sistema está
efectuando una autodiagnosis (debido,
por ejemplo, a una caída de tensión). Si
el icono permanece, acudir a la Red de
Asistencia Jeep.
ALARMA
La activación de la alarma provoca el
accionamiento del avisador acústico y de
los intermitentes.
ADVERTENCIA La alarma se adapta en
fábrica a las normativas de los
diferentes países.
CONEXIÓN DE LA ALARMA
Con las puertas, el portón del maletero y
el capó cerrados y la llave de contacto en
posición STOP, apuntar con la llave con
mando a distancia (o con la llave
electrónica) hacia el vehículo, luego
pulsar y soltar el botón
.
A excepción de algunos países, el
sistema emite una señal visual y acústica
y activa el bloqueo de las puertas.
Con la alarma activada, en el cuadro de
instrumentos parpadea el testigo A fig. 8.
20
CONOCIMIENTO DEL COCHE

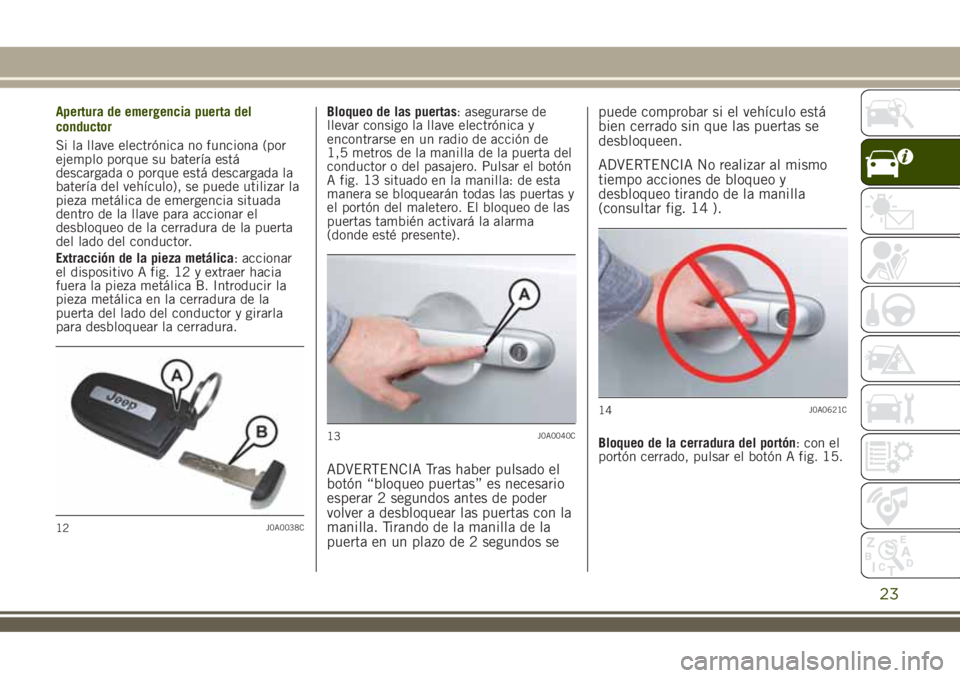

Apertura de emergencia puerta del
conductor
Si la llave electrónica no funciona (por
ejemplo porque su batería está
descargada o porque está descargada la
batería del vehículo), se puede utilizar la
pieza metálica de emergencia situada
dentro de la llave para accionar el
desbloqueo de la cerradura de la puerta
del lado del conductor.
Extracción de la pieza metálica: accionar
el dispositivo A fig. 12 y extraer hacia
fuera la pieza metálica B. Introducir la
pieza metálica en la cerradura de la
puerta del lado del conductor y girarla
para desbloquear la cerradura.Bloqueo de las puertas: asegurarse de
llevar consigo la llave electrónica y
encontrarse en un radio de acción de
1,5 metros de la manilla de la puerta del
conductor o del pasajero. Pulsar el botón
A fig. 13 situado en la manilla: de esta
manera se bloquearán todas las puertas y
el portón del maletero. El bloqueo de las
puertas también activará la alarma
(donde esté presente).
ADVERTENCIA Tras haber pulsado el
botón “bloqueo puertas” es necesario
esperar 2 segundos antes de poder
volver a desbloquear las puertas con la
manilla. Tirando de la manilla de la
puerta en un plazo de 2 segundos sepuede comprobar si el vehículo está
bien cerrado sin que las puertas se
desbloqueen.
ADVERTENCIA No realizar al mismo
tiempo acciones de bloqueo y
desbloqueo tirando de la manilla
(consultar fig. 14 ).
Bloqueo de la cerradura del portón: con el
portón cerrado, pulsar el botón A fig. 15.
12J0A0038C
13J0A0040C
14J0A0621C
23

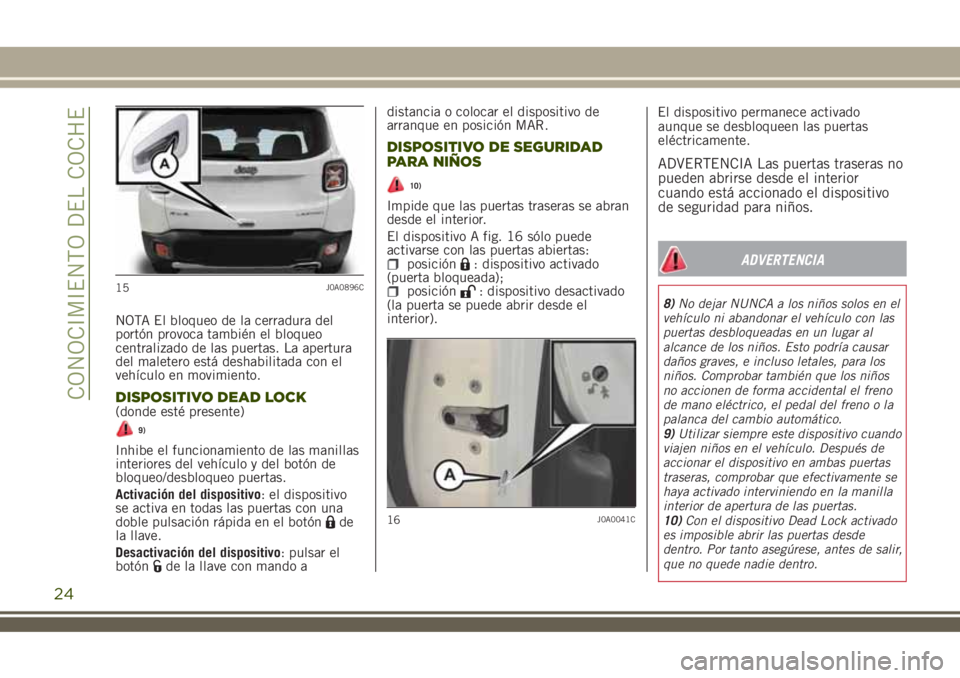

NOTA El bloqueo de la cerradura del
portón provoca también el bloqueo
centralizado de las puertas. La apertura
del maletero está deshabilitada con el
vehículo en movimiento.
DISPOSITIVO DEAD LOCK(donde esté presente)
9)
Inhibe el funcionamiento de las manillas
interiores del vehículo y del botón de
bloqueo/desbloqueo puertas.
Activación del dispositivo: el dispositivo
se activa en todas las puertas con una
doble pulsación rápida en el botón
de
la llave.
Desactivación del dispositivo: pulsar el
botón
de la llave con mando adistancia o colocar el dispositivo de
arranque en posición MAR.
DISPOSITIVO DE SEGURIDAD
PARA NIÑOS
10)
Impide que las puertas traseras se abran
desde el interior.
El dispositivo A fig. 16 sólo puede
activarse con las puertas abiertas:
posición: dispositivo activado
(puerta bloqueada);
posición: dispositivo desactivado
(la puerta se puede abrir desde el
interior).El dispositivo permanece activado
aunque se desbloqueen las puertas
eléctricamente.
ADVERTENCIA Las puertas traseras no
pueden abrirse desde el interior
cuando está accionado el dispositivo
de seguridad para niños.
ADVERTENCIA
8)No dejar NUNCA a los niños solos en el
vehículo ni abandonar el vehículo con las
puertas desbloqueadas en un lugar al
alcance de los niños. Esto podría causar
daños graves, e incluso letales, para los
niños. Comprobar también que los niños
no accionen de forma accidental el freno
de mano eléctrico, el pedal del freno o la
palanca del cambio automático.
9)Utilizar siempre este dispositivo cuando
viajen niños en el vehículo. Después de
accionar el dispositivo en ambas puertas
traseras, comprobar que efectivamente se
haya activado interviniendo en la manilla
interior de apertura de las puertas.
10)Con el dispositivo Dead Lock activado
es imposible abrir las puertas desde
dentro. Por tanto asegúrese, antes de salir,
que no quede nadie dentro.
15J0A0896C
16J0A0041C
24
CONOCIMIENTO DEL COCHE
