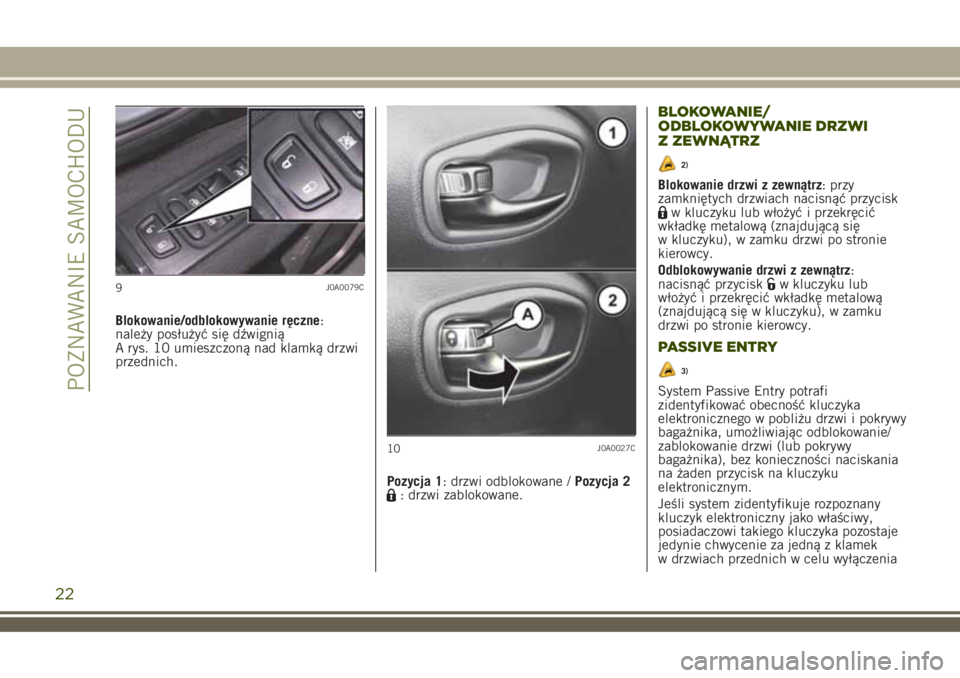

2018 JEEP RENEGADE Kluczyk

Blokowanie/odblokowywanie ręczne:
należy posłużyć się dźwignią
A rys. 10 umieszczoną nad klamką drzwi
przednich.
Pozycja 1: drzwi odblokowane /Pozycja 2
: drzwi zablokowane.
BLOKOWANIE/
ODBLOKOWYWANIE DRZWI
Z ZEWNĄTRZ
2)
Blokowanie drzwi z zewnątrz: przy
zamkniętych drzwiach nacisnąć przycisk
w kluczyku lub włożyć i przekręcić
wkładkę metalową (znajdującą się
w kluczyku), w zamku drzwi po stronie
kierowcy.
Odblokowywanie drzwi z zewnątrz:
nacisnąć przycisk
w kluczyku lub
włożyć i przekręcić wkładkę metalową
(znajdującą się w kluczyku), w zamku
drzwi po stronie kierowcy.
PASSIVE ENTRY
3)
System Passive Entry potrafi
zidentyfikować obecność kluczyka
elektronicznego w pobliżu drzwi i pokrywy
bagażnika, umożliwiając odblokowanie/
zablokowanie drzwi (lub pokrywy
bagażnika), bez konieczności naciskania
na żaden przycisk na kluczyku
elektronicznym.
Jeśli system zidentyfikuje rozpoznany
kluczyk elektroniczny jako właściwy,
posiadaczowi takiego kluczyka pozostaje
jedynie chwycenie za jedną z klamek
w drzwiach przednich w celu wyłączenia
9J0A0079C
10J0A0027C
22
POZNAWANIE SAMOCHODU

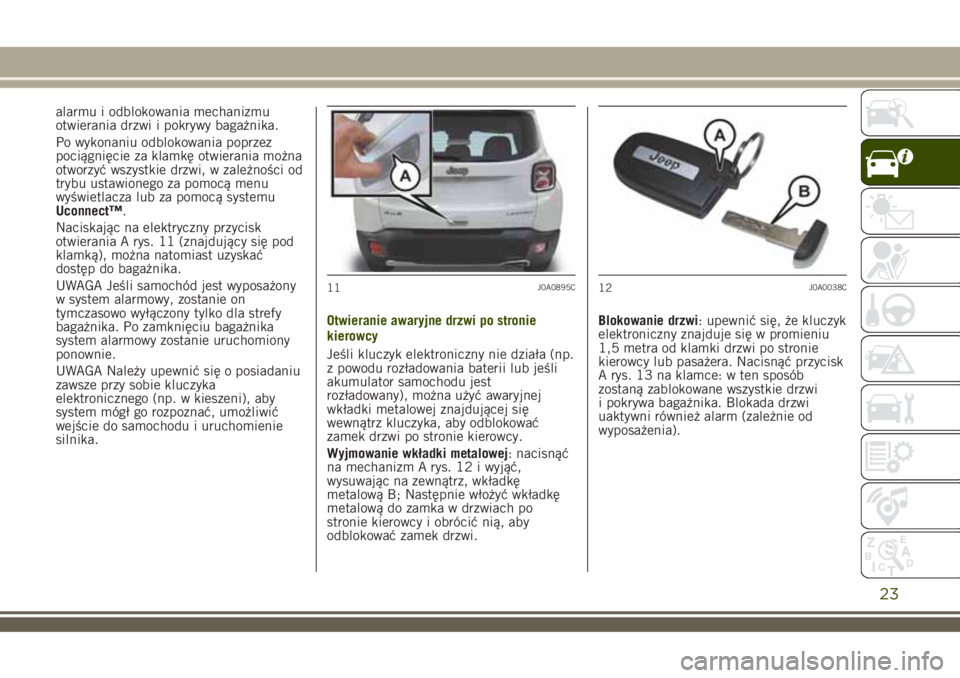

alarmu i odblokowania mechanizmu
otwierania drzwi i pokrywy bagażnika.
Po wykonaniu odblokowania poprzez
pociągnięcie za klamkę otwierania można
otworzyć wszystkie drzwi, w zależności od
trybu ustawionego za pomocą menu
wyświetlacza lub za pomocą systemu
Uconnect™.
Naciskając na elektryczny przycisk
otwierania A rys. 11 (znajdujący się pod
klamką), można natomiast uzyskać
dostęp do bagażnika.
UWAGA Jeśli samochód jest wyposażony
w system alarmowy, zostanie on
tymczasowo wyłączony tylko dla strefy
bagażnika. Po zamknięciu bagażnika
system alarmowy zostanie uruchomiony
ponownie.
UWAGA Należy upewnić się o posiadaniu
zawsze przy sobie kluczyka
elektronicznego (np. w kieszeni), aby
system mógł go rozpoznać, umożliwić
wejście do samochodu i uruchomienie
silnika.Otwieranie awaryjne drzwi po stronie
kierowcy
Jeśli kluczyk elektroniczny nie działa (np.
z powodu rozładowania baterii lub jeśli
akumulator samochodu jest
rozładowany), można użyć awaryjnej
wkładki metalowej znajdującej się
wewnątrz kluczyka, aby odblokować
zamek drzwi po stronie kierowcy.
Wyjmowanie wkładki metalowej: nacisnąć
na mechanizm A rys. 12 i wyjąć,
wysuwając na zewnątrz, wkładkę
metalową B; Następnie włożyć wkładkę
metalową do zamka w drzwiach po
stronie kierowcy i obrócić nią, aby
odblokować zamek drzwi.Blokowanie drzwi: upewnić się, że kluczyk
elektroniczny znajduje się w promieniu
1,5 metra od klamki drzwi po stronie
kierowcy lub pasażera. Nacisnąć przycisk
A rys. 13 na klamce: w ten sposób
zostaną zablokowane wszystkie drzwi
i pokrywa bagażnika. Blokada drzwi
uaktywni również alarm (zależnie od
wyposażenia).
11J0A0895C12J0A0038C
23

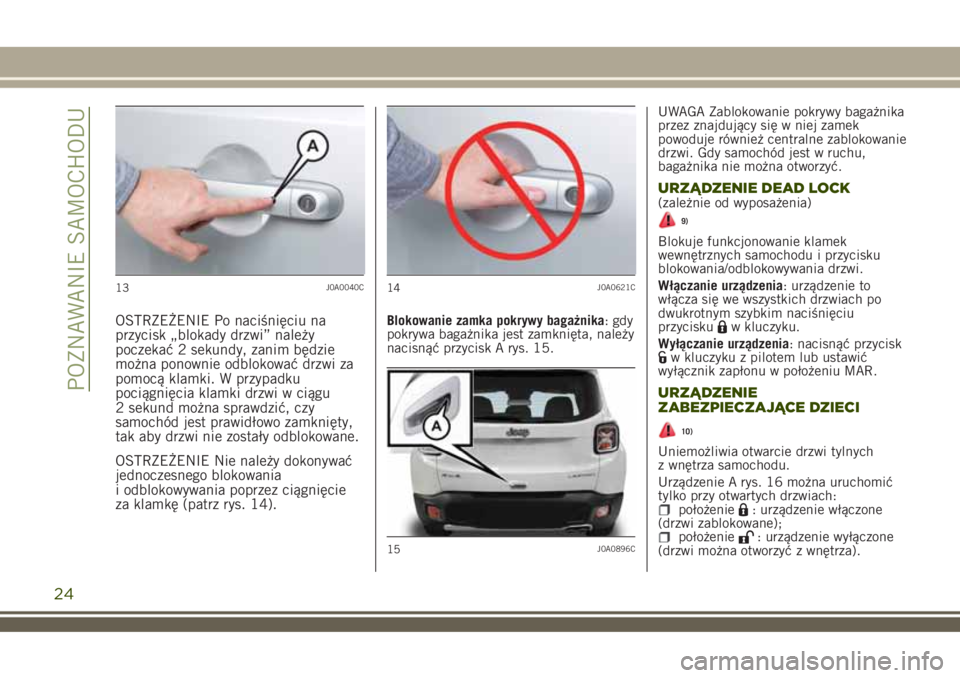

OSTRZEŻENIE Po naciśnięciu na
przycisk „blokady drzwi” należy
poczekać 2 sekundy, zanim będzie
można ponownie odblokować drzwi za
pomocą klamki. W przypadku
pociągnięcia klamki drzwi w ciągu
2 sekund można sprawdzić, czy
samochód jest prawidłowo zamknięty,
tak aby drzwi nie zostały odblokowane.
OSTRZEŻENIE Nie należy dokonywać
jednoczesnego blokowania
i odblokowywania poprzez ciągnięcie
za klamkę (patrz rys. 14).Blokowanie zamka pokrywy bagażnika: gdy
pokrywa bagażnika jest zamknięta, należy
nacisnąć przycisk A rys. 15.UWAGA Zablokowanie pokrywy bagażnika
przez znajdujący się w niej zamek
powoduje również centralne zablokowanie
drzwi. Gdy samochód jest w ruchu,
bagażnika nie można otworzyć.
URZĄDZENIE DEAD LOCK(zależnie od wyposażenia)
9)
Blokuje funkcjonowanie klamek
wewnętrznych samochodu i przycisku
blokowania/odblokowywania drzwi.
Włączanie urządzenia: urządzenie to
włącza się we wszystkich drzwiach po
dwukrotnym szybkim naciśnięciu
przycisku
w kluczyku.
Wyłączanie urządzenia: nacisnąć przycisk
w kluczyku z pilotem lub ustawić
wyłącznik zapłonu w położeniu MAR.
URZĄDZENIE
ZABEZPIECZAJĄCE DZIECI
10)
Uniemożliwia otwarcie drzwi tylnych
z wnętrza samochodu.
Urządzenie A rys. 16 można uruchomić
tylko przy otwartych drzwiach:
położenie: urządzenie włączone
(drzwi zablokowane);
położenie: urządzenie wyłączone
(drzwi można otworzyć z wnętrza).
13J0A0040C14J0A0621C
15J0A0896C
24
POZNAWANIE SAMOCHODU

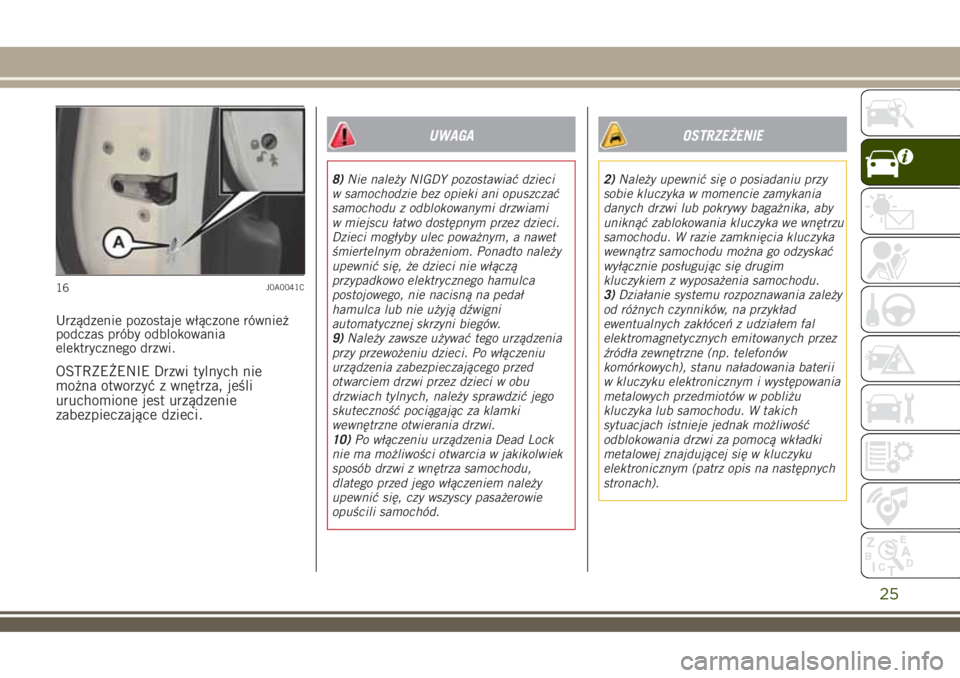

Urządzenie pozostaje włączone również
podczas próby odblokowania
elektrycznego drzwi.
OSTRZEŻENIE Drzwi tylnych nie
można otworzyć z wnętrza, jeśli
uruchomione jest urządzenie
zabezpieczające dzieci.
UWAGA
8)Nie należy NIGDY pozostawiać dzieci
w samochodzie bez opieki ani opuszczać
samochodu z odblokowanymi drzwiami
w miejscu łatwo dostępnym przez dzieci.
Dzieci mogłyby ulec poważnym, a nawet
śmiertelnym obrażeniom. Ponadto należy
upewnić się, że dzieci nie włączą
przypadkowo elektrycznego hamulca
postojowego, nie nacisną na pedał
hamulca lub nie użyją dźwigni
automatycznej skrzyni biegów.
9)Należy zawsze używać tego urządzenia
przy przewożeniu dzieci. Po włączeniu
urządzenia zabezpieczającego przed
otwarciem drzwi przez dzieci w obu
drzwiach tylnych, należy sprawdzić jego
skuteczność pociągając za klamki
wewnętrzne otwierania drzwi.
10)Po włączeniu urządzenia Dead Lock
nie ma możliwości otwarcia w jakikolwiek
sposób drzwi z wnętrza samochodu,
dlatego przed jego włączeniem należy
upewnić się, czy wszyscy pasażerowie
opuścili samochód.
OSTRZEŻENIE
2)Należy upewnić się o posiadaniu przy
sobie kluczyka w momencie zamykania
danych drzwi lub pokrywy bagażnika, aby
uniknąć zablokowania kluczyka we wnętrzu
samochodu. W razie zamknięcia kluczyka
wewnątrz samochodu można go odzyskać
wyłącznie posługując się drugim
kluczykiem z wyposażenia samochodu.
3)Działanie systemu rozpoznawania zależy
od różnych czynników, na przykład
ewentualnych zakłóceń z udziałem fal
elektromagnetycznych emitowanych przez
źródła zewnętrzne (np. telefonów
komórkowych), stanu naładowania baterii
w kluczyku elektronicznym i występowania
metalowych przedmiotów w pobliżu
kluczyka lub samochodu. W takich
sytuacjach istnieje jednak możliwość
odblokowania drzwi za pomocą wkładki
metalowej znajdującej się w kluczyku
elektronicznym (patrz opis na następnych
stronach).
16J0A0041C
25

UWAGA
16)Regulację należy wykonywać tylko
podczas postoju samochodu i przy
wyłączonym silniku.
17)Bezwzględnie zabrania się
wykonywania jakichkolwiek czynności po
zakupie samochodu obejmujących
kierownicę lub kolumnę kierownicy (np.
montaż urządzeń zapobiegających przed
kradzieżą), ponieważ mogą one
spowodować, oprócz utraty osiągów
systemu i gwarancji, poważne problemy
z bezpieczeństwem, a także nie
odpowiadać homologacji samochodu.
LUSTERKA WSTECZNE
LUSTERKO WEWNĘTRZNE
Wyposażone jest w urządzenie
zabezpieczające, które umożliwia
odłączenie go w przypadku gwałtownego
zetknięcia się z pasażerem. Przy użyciu
dźwigni A rys. 27 można ustawić lusterko
w dwóch różnych położeniach:
normalnym lub przeciwoślepieniowym.
LUSTERKO WEWNĘTRZNE
ELEKTRO-CHROMATYCZNE
(zależnie od wyposażenia)
W niektórych wersjach występuje lusterko
elektro-chromatyczne, które jest w stanie
automatycznie zmieniać swoją zdolność
do odbijania obrazu, aby uniknąćoślepiania kierowcy rys. 28.
Lusterko elektro-chromatyczne
wyposażone jest w przycisk ON/OFF do
włączania/wyłączania funkcji
elektro-chromatycznej
przeciwodblaskowej.
LUSTERKA ZEWNĘTRZNE
Regulacja elektryczna
18)
Regulacja lusterek jest możliwa, gdy
wyłącznik zapłonu znajduje się
w położeniu MAR i przez około 3 minuty
po przestawieniu wyłącznika zapłonu
w położenie STOP (lub również po
wyjęciu kluczyka mechanicznego
27J0A0060C
28J0A0059C
31

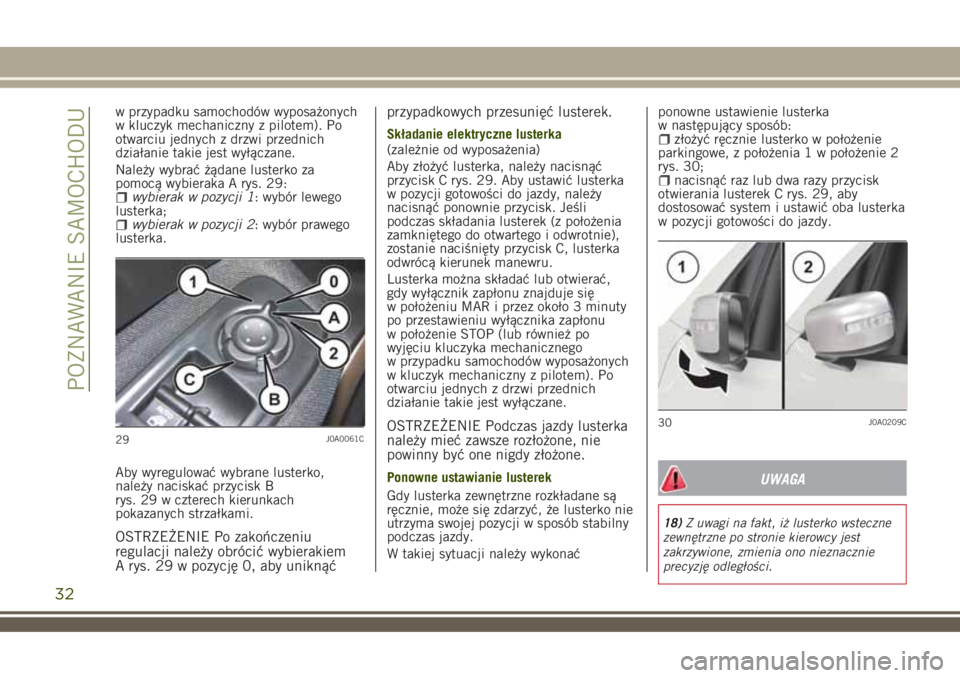

w przypadku samochodów wyposażonych
w kluczyk mechaniczny z pilotem). Po
otwarciu jednych z drzwi przednich
działanie takie jest wyłączane.
Należy wybrać żądane lusterko za
pomocą wybieraka A rys. 29:
wybierak w pozycji 1: wybór lewego
lusterka;
wybierak w pozycji 2: wybór prawego
lusterka.
Aby wyregulować wybrane lusterko,
należy naciskać przycisk B
rys. 29 w czterech kierunkach
pokazanych strzałkami.
OSTRZEŻENIE Po zakończeniu
regulacji należy obrócić wybierakiem
A rys. 29 w pozycję 0, aby uniknąćprzypadkowych przesunięć lusterek.
Składanie elektryczne lusterka
(zależnie od wyposażenia)
Aby złożyć lusterka, należy nacisnąć
przycisk C rys. 29. Aby ustawić lusterka
w pozycji gotowości do jazdy, należy
nacisnąć ponownie przycisk. Jeśli
podczas składania lusterek (z położenia
zamkniętego do otwartego i odwrotnie),
zostanie naciśnięty przycisk C, lusterka
odwrócą kierunek manewru.
Lusterka można składać lub otwierać,
gdy wyłącznik zapłonu znajduje się
w położeniu MAR i przez około 3 minuty
po przestawieniu wyłącznika zapłonu
w położenie STOP (lub również po
wyjęciu kluczyka mechanicznego
w przypadku samochodów wyposażonych
w kluczyk mechaniczny z pilotem). Po
otwarciu jednych z drzwi przednich
działanie takie jest wyłączane.
OSTRZEŻENIE Podczas jazdy lusterka
należy mieć zawsze rozłożone, nie
powinny być one nigdy złożone.
Ponowne ustawianie lusterek
Gdy lusterka zewnętrzne rozkładane są
ręcznie, może się zdarzyć, że lusterko nie
utrzyma swojej pozycji w sposób stabilny
podczas jazdy.
W takiej sytuacji należy wykonaćponowne ustawienie lusterka
w następujący sposób:
złożyć ręcznie lusterko w położenie
parkingowe, z położenia 1 w położenie 2
rys. 30;
nacisnąć raz lub dwa razy przycisk
otwierania lusterek C rys. 29, aby
dostosować system i ustawić oba lusterka
w pozycji gotowości do jazdy.
UWAGA
18)Z uwagi na fakt, iż lusterko wsteczne
zewnętrzne po stronie kierowcy jest
zakrzywione, zmienia ono nieznacznie
precyzję odległości.
29J0A0061C30J0A0209C
32
POZNAWANIE SAMOCHODU

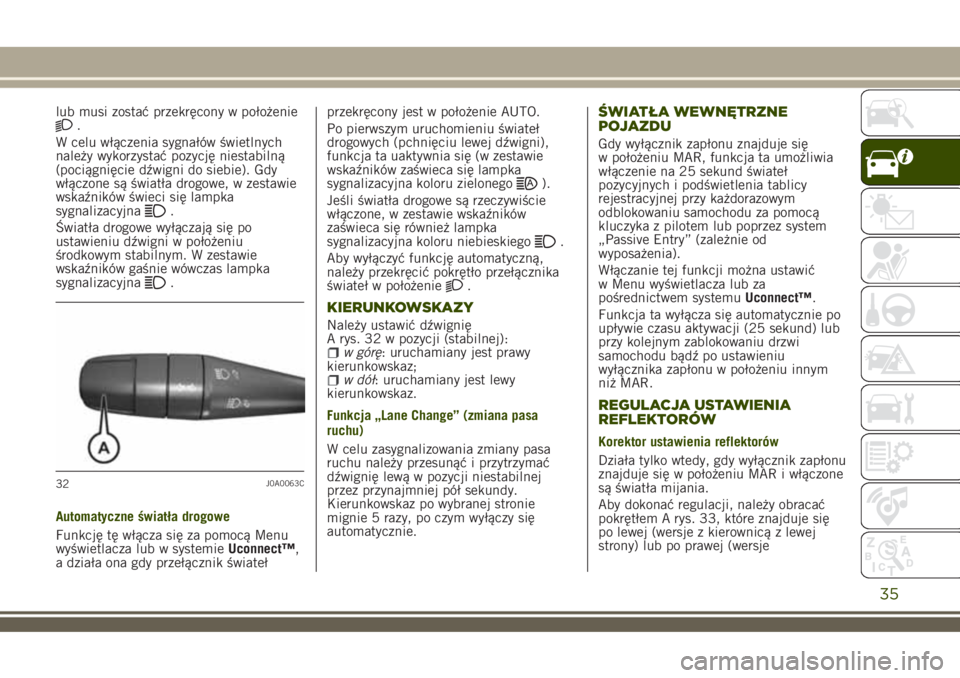

lub musi zostać przekręcony w położenie.
W celu włączenia sygnałów świetlnych
należy wykorzystać pozycję niestabilną
(pociągnięcie dźwigni do siebie). Gdy
włączone są światła drogowe, w zestawie
wskaźników świeci się lampka
sygnalizacyjna
.
Światła drogowe wyłączają się po
ustawieniu dźwigni w położeniu
środkowym stabilnym. W zestawie
wskaźników gaśnie wówczas lampka
sygnalizacyjna
.
Automatyczne światła drogowe
Funkcję tę włącza się za pomocą Menu
wyświetlacza lub w systemieUconnect™,
a działa ona gdy przełącznik światełprzekręcony jest w położenie AUTO.
Po pierwszym uruchomieniu świateł
drogowych (pchnięciu lewej dźwigni),
funkcja ta uaktywnia się (w zestawie
wskaźników zaświeca się lampka
sygnalizacyjna koloru zielonego
).
Jeśli światła drogowe są rzeczywiście
włączone, w zestawie wskaźników
zaświeca się również lampka
sygnalizacyjna koloru niebieskiego
.
Aby wyłączyć funkcję automatyczną,
należy przekręcić pokrętło przełącznika
świateł w położenie
.
KIERUNKOWSKAZY
Należy ustawić dźwignię
A rys. 32 w pozycji (stabilnej):
w górę: uruchamiany jest prawy
kierunkowskaz;
w dół: uruchamiany jest lewy
kierunkowskaz.
Funkcja „Lane Change” (zmiana pasa
ruchu)
W celu zasygnalizowania zmiany pasa
ruchu należy przesunąć i przytrzymać
dźwignię lewą w pozycji niestabilnej
przez przynajmniej pół sekundy.
Kierunkowskaz po wybranej stronie
mignie 5 razy, po czym wyłączy się
automatycznie.
ŚWIATŁA WEWNĘTRZNE
POJAZDU
Gdy wyłącznik zapłonu znajduje się
w położeniu MAR, funkcja ta umożliwia
włączenie na 25 sekund świateł
pozycyjnych i podświetlenia tablicy
rejestracyjnej przy każdorazowym
odblokowaniu samochodu za pomocą
kluczyka z pilotem lub poprzez system
„Passive Entry” (zależnie od
wyposażenia).
Włączanie tej funkcji można ustawić
w Menu wyświetlacza lub za
pośrednictwem systemuUconnect™.
Funkcja ta wyłącza się automatycznie po
upływie czasu aktywacji (25 sekund) lub
przy kolejnym zablokowaniu drzwi
samochodu bądź po ustawieniu
wyłącznika zapłonu w położeniu innym
niż MAR.
REGULACJA USTAWIENIA
REFLEKTORÓW
Korektor ustawienia reflektorów
Działa tylko wtedy, gdy wyłącznik zapłonu
znajduje się w położeniu MAR i włączone
są światła mijania.
Aby dokonać regulacji, należy obracać
pokrętłem A rys. 33, które znajduje się
po lewej (wersje z kierownicą z lewej
strony) lub po prawej (wersje
32J0A0063C
35

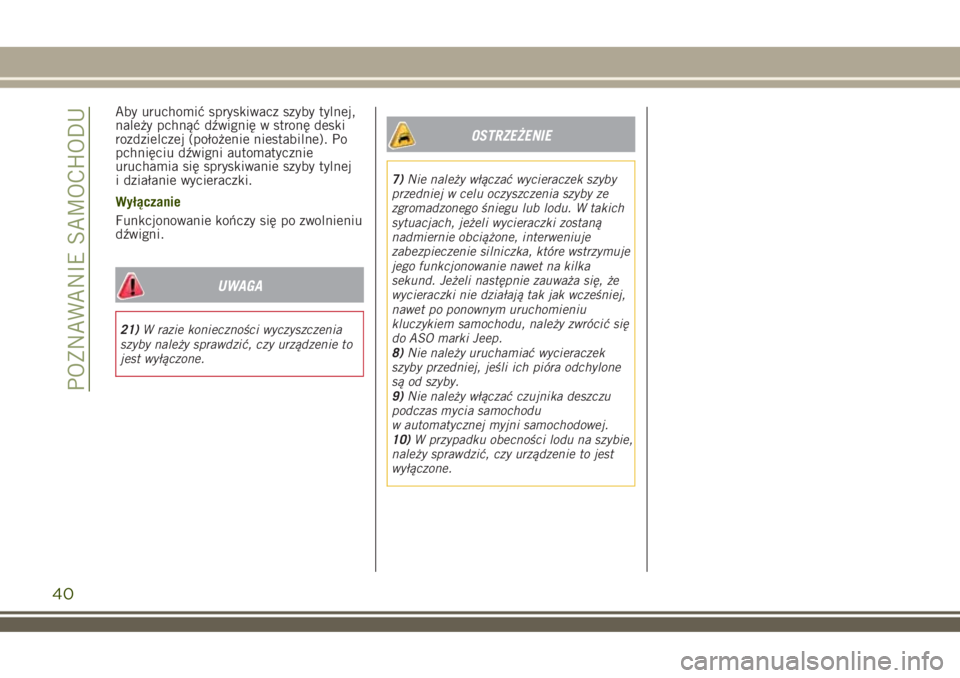

Aby uruchomić spryskiwacz szyby tylnej,
należy pchnąć dźwignię w stronę deski
rozdzielczej (położenie niestabilne). Po
pchnięciu dźwigni automatycznie
uruchamia się spryskiwanie szyby tylnej
i działanie wycieraczki.
Wyłączanie
Funkcjonowanie kończy się po zwolnieniu
dźwigni.
UWAGA
21)W razie konieczności wyczyszczenia
szyby należy sprawdzić, czy urządzenie to
jest wyłączone.
OSTRZEŻENIE
7)Nie należy włączać wycieraczek szyby
przedniej w celu oczyszczenia szyby ze
zgromadzonego śniegu lub lodu. W takich
sytuacjach, jeżeli wycieraczki zostaną
nadmiernie obciążone, interweniuje
zabezpieczenie silniczka, które wstrzymuje
jego funkcjonowanie nawet na kilka
sekund. Jeżeli następnie zauważa się, że
wycieraczki nie działają tak jak wcześniej,
nawet po ponownym uruchomieniu
kluczykiem samochodu, należy zwrócić się
do ASO marki Jeep.
8)Nie należy uruchamiać wycieraczek
szyby przedniej, jeśli ich pióra odchylone
są od szyby.
9)Nie należy włączać czujnika deszczu
podczas mycia samochodu
w automatycznej myjni samochodowej.
10)W przypadku obecności lodu na szybie,
należy sprawdzić, czy urządzenie to jest
wyłączone.
40
POZNAWANIE SAMOCHODU
