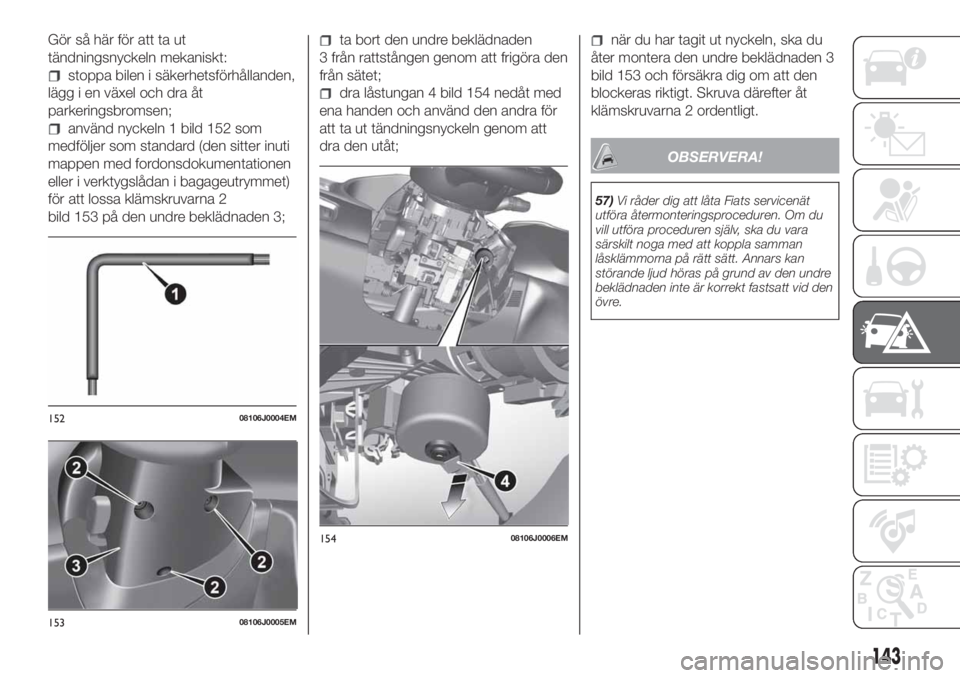

Gör så här för att ta ut
tändningsnyckeln mekaniskt:
stoppa bilen i säkerhetsförhållanden,
lägg i en växel och dra åt
parkeringsbromsen;
använd nyckeln 1 bild 152 som
medföljer som standard (den sitter inuti
mappen med fordonsdokumentationen
eller i verktygslådan i bagageutrymmet)
för att lossa klämskruvarna 2
bild 153 på den undre beklädnaden 3;
ta bort den undre beklädnaden
3 från rattstången genom att frigöra den
från sätet;
dra låstungan 4 bild 154 nedåt med
ena handen och använd den andra för
att ta ut tändningsnyckeln genom att
dra den utåt;
när du har tagit ut nyckeln, ska du
åter montera den undre beklädnaden 3
bild 153 och försäkra dig om att den
blockeras riktigt. Skruva därefter åt
klämskruvarna 2 ordentligt.
OBSERVERA!
57)Vi råder dig att låta Fiats servicenät
utföra återmonteringsproceduren. Om du
vill utföra proceduren själv, ska du vara
särskilt noga med att koppla samman
låsklämmorna på rätt sätt. Annars kan
störande ljud höras på grund av den undre
beklädnaden inte är korrekt fastsatt vid den
övre.
15208106J0004EM
15308106J0005EM
15408106J0006EM
143

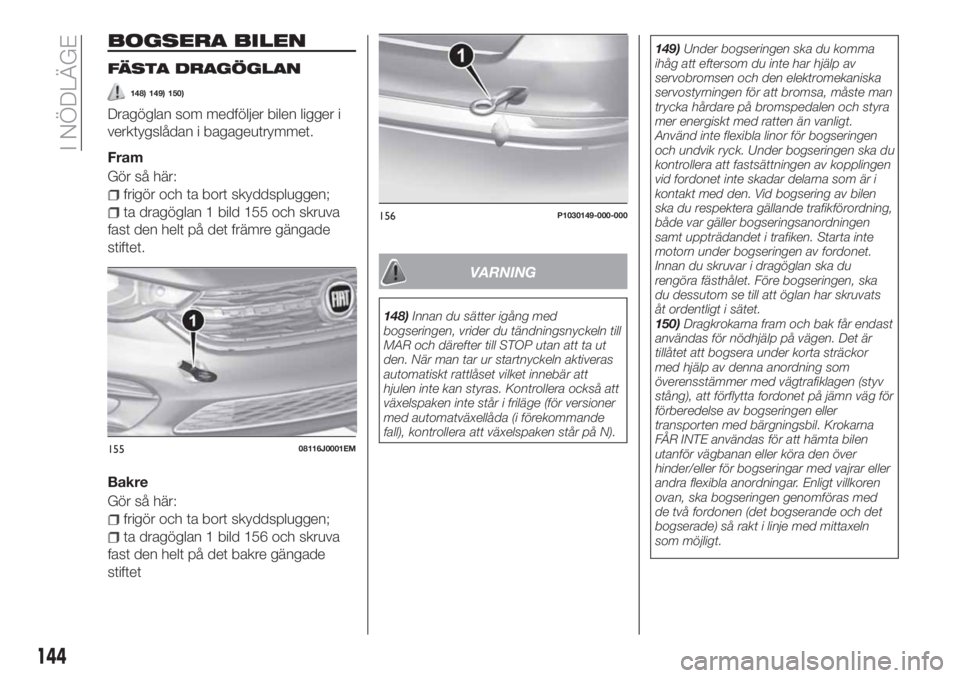

BOGSERA BILEN
FÄSTA DRAGÖGLAN
148) 149) 150)
Dragöglan som medföljer bilen ligger i
verktygslådan i bagageutrymmet.
Fram
Gör så här:
frigör och ta bort skyddspluggen;
ta dragöglan 1 bild 155 och skruva
fast den helt på det främre gängade
stiftet.
Bakre
Gör så här:
frigör och ta bort skyddspluggen;
ta dragöglan 1 bild 156 och skruva
fast den helt på det bakre gängade
stiftet
VARNING
148)Innan du sätter igång med
bogseringen, vrider du tändningsnyckeln till
MAR och därefter till STOP utan att ta ut
den. När man tar ur startnyckeln aktiveras
automatiskt rattlåset vilket innebär att
hjulen inte kan styras. Kontrollera också att
växelspaken inte står i friläge (för versioner
med automatväxellåda (i förekommande
fall), kontrollera att växelspaken står på N).149)Under bogseringen ska du komma
ihåg att eftersom du inte har hjälp av
servobromsen och den elektromekaniska
servostyrningen för att bromsa, måste man
trycka hårdare på bromspedalen och styra
mer energiskt med ratten än vanligt.
Använd inte flexibla linor för bogseringen
och undvik ryck. Under bogseringen ska du
kontrollera att fastsättningen av kopplingen
vid fordonet inte skadar delarna som är i
kontakt med den. Vid bogsering av bilen
ska du respektera gällande trafikförordning,
både var gäller bogseringsanordningen
samt uppträdandet i trafiken. Starta inte
motorn under bogseringen av fordonet.
Innan du skruvar i dragöglan ska du
rengöra fästhålet. Före bogseringen, ska
du dessutom se till att öglan har skruvats
åt ordentligt i sätet.
150)Dragkrokarna fram och bak får endast
användas för nödhjälp på vägen. Det är
tillåtet att bogsera under korta sträckor
med hjälp av denna anordning som
överensstämmer med vägtrafiklagen (styv
stång), att förflytta fordonet på jämn väg för
förberedelse av bogseringen eller
transporten med bärgningsbil. Krokarna
FÅR INTE användas för att hämta bilen
utanför vägbanan eller köra den över
hinder/eller för bogseringar med vajrar eller
andra flexibla anordningar. Enligt villkoren
ovan, ska bogseringen genomföras med
de två fordonen (det bogserande och det
bogserade) så rakt i linje med mittaxeln
som möjligt.
15508116J0001EM
156P1030149-000-000
144
I NÖDLÄGE

UNDERHÅLL OCH SKÖTSEL
Ett korrekt underhåll gör att du kan
bibehålla bilens prestanda, hålla
driftskostnaderna nere och skydda
säkerhetssystemens effektivitet.
I detta kapitel förklaras hur det går till.UNDERHÅLLSSCHEMA........146
MOTORRUM...............157
LADDA BATTERIET...........168
UNDERHÅLLSPROCEDURER. . . .169
LYFTA BILEN...............171
HJUL OCH DÄCK............172
KAROSSERI...............173
INUTI BILEN...............174
145

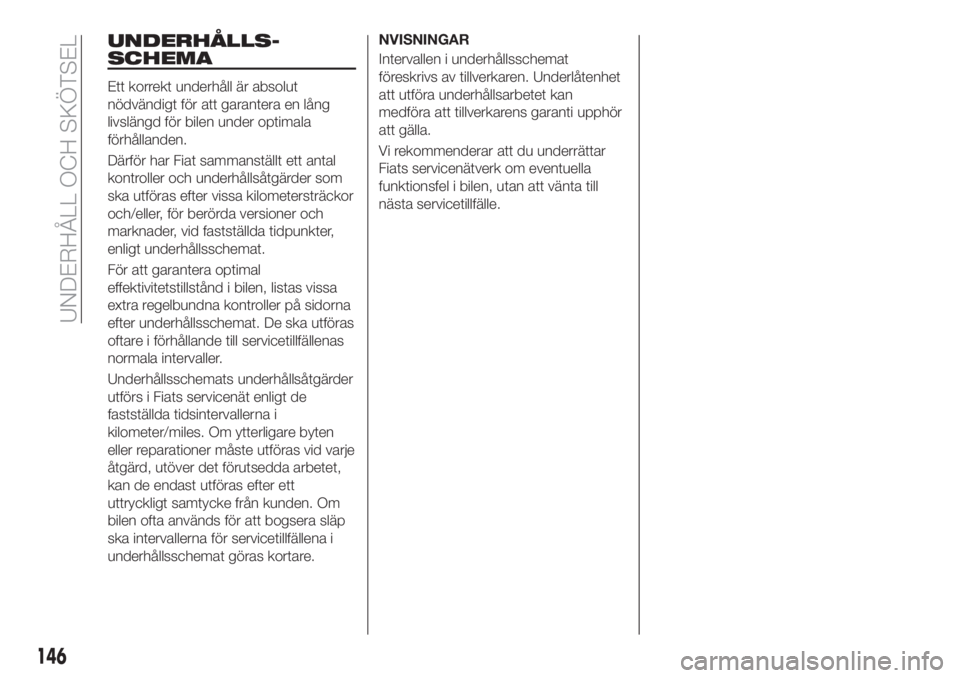

UNDERHÅLLS-
SCHEMA
Ett korrekt underhåll är absolut
nödvändigt för att garantera en lång
livslängd för bilen under optimala
förhållanden.
Därför har Fiat sammanställt ett antal
kontroller och underhållsåtgärder som
ska utföras efter vissa kilometersträckor
och/eller, för berörda versioner och
marknader, vid fastställda tidpunkter,
enligt underhållsschemat.
För att garantera optimal
effektivitetstillstånd i bilen, listas vissa
extra regelbundna kontroller på sidorna
efter underhållsschemat. De ska utföras
oftare i förhållande till servicetillfällenas
normala intervaller.
Underhållsschemats underhållsåtgärder
utförs i Fiats servicenät enligt de
fastställda tidsintervallerna i
kilometer/miles. Om ytterligare byten
eller reparationer måste utföras vid varje
åtgärd, utöver det förutsedda arbetet,
kan de endast utföras efter ett
uttryckligt samtycke från kunden. Om
bilen ofta används för att bogsera släp
ska intervallerna för servicetillfällena i
underhållsschemat göras kortare.NVISNINGAR
Intervallen i underhållsschemat
föreskrivs av tillverkaren. Underlåtenhet
att utföra underhållsarbetet kan
medföra att tillverkarens garanti upphör
att gälla.
Vi rekommenderar att du underrättar
Fiats servicenätverk om eventuella
funktionsfel i bilen, utan att vänta till
nästa servicetillfälle.
146
UNDERHÅLL OCH SKÖTSEL

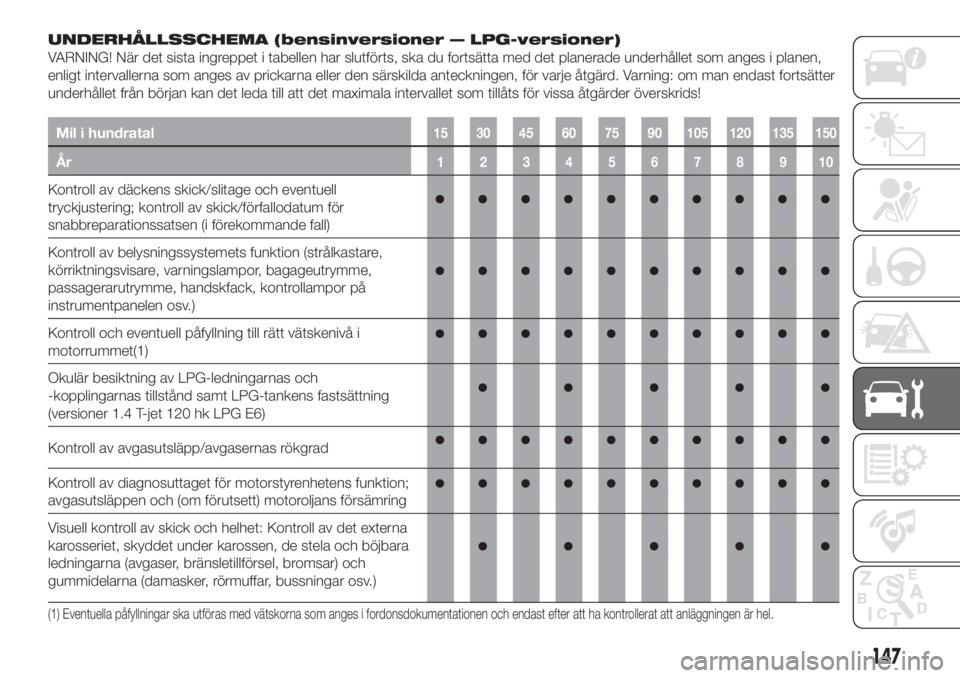

UNDERHÅLLSSCHEMA (bensinversioner — LPG-versioner)
VARNING! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen,
enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd. Varning: om man endast fortsätter
underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa åtgärder överskrids!
Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering; kontroll av skick/förfallodatum för
snabbreparationssatsen (i förekommande fall)
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagageutrymme,
passagerarutrymme, handskfack, kontrollampor på
instrumentpanelen osv.)
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet(1)
Okulär besiktning av LPG-ledningarnas och
-kopplingarnas tillstånd samt LPG-tankens fastsättning
(versioner 1.4 T-jet 120 hk LPG E6)
Kontroll av avgasutsläpp/avgasernas rökgrad
Kontroll av diagnosuttaget för motorstyrenhetens funktion;
avgasutsläppen och (om förutsett) motoroljans försämring
Visuell kontroll av skick och helhet: Kontroll av det externa
karosseriet, skyddet under karossen, de stela och böjbara
ledningarna (avgaser, bränsletillförsel, bromsar) och
gummidelarna (damasker, rörmuffar, bussningar osv.)
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att anläggningen är hel.
147

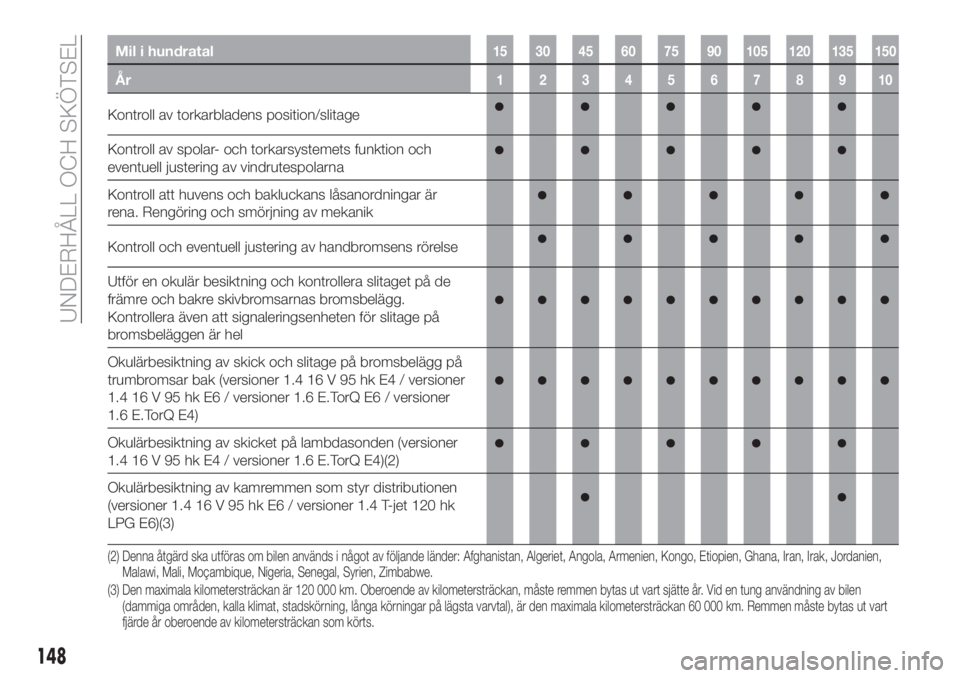

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Kontroll av torkarbladens position/slitage
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna
Kontroll att huvens och bakluckans låsanordningar är
rena. Rengöring och smörjning av mekanik
Kontroll och eventuell justering av handbromsens rörelse
Utför en okulär besiktning och kontrollera slitaget på de
främre och bakre skivbromsarnas bromsbelägg.
Kontrollera även att signaleringsenheten för slitage på
bromsbeläggen är hel
Okulärbesiktning av skick och slitage på bromsbelägg på
trumbromsar bak (versioner 1.4 16 V 95 hk E4 / versioner
1.4 16 V 95 hk E6 / versioner 1.6 E.TorQ E6 / versioner
1.6 E.TorQ E4)
Okulärbesiktning av skicket på lambdasonden (versioner
1.4 16 V 95 hk E4 / versioner 1.6 E.TorQ E4)(2)
Okulärbesiktning av kamremmen som styr distributionen
(versioner 1.4 16 V 95 hk E6 / versioner 1.4 T-jet 120 hk
LPG E6)(3)
(2) Denna åtgärd ska utföras om bilen används i något av följande länder: Afghanistan, Algeriet, Angola, Armenien, Kongo, Etiopien, Ghana, Iran, Irak, Jordanien,
Malawi, Mali, Moçambique, Nigeria, Senegal, Syrien, Zimbabwe.
(3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
148
UNDERHÅLL OCH SKÖTSEL

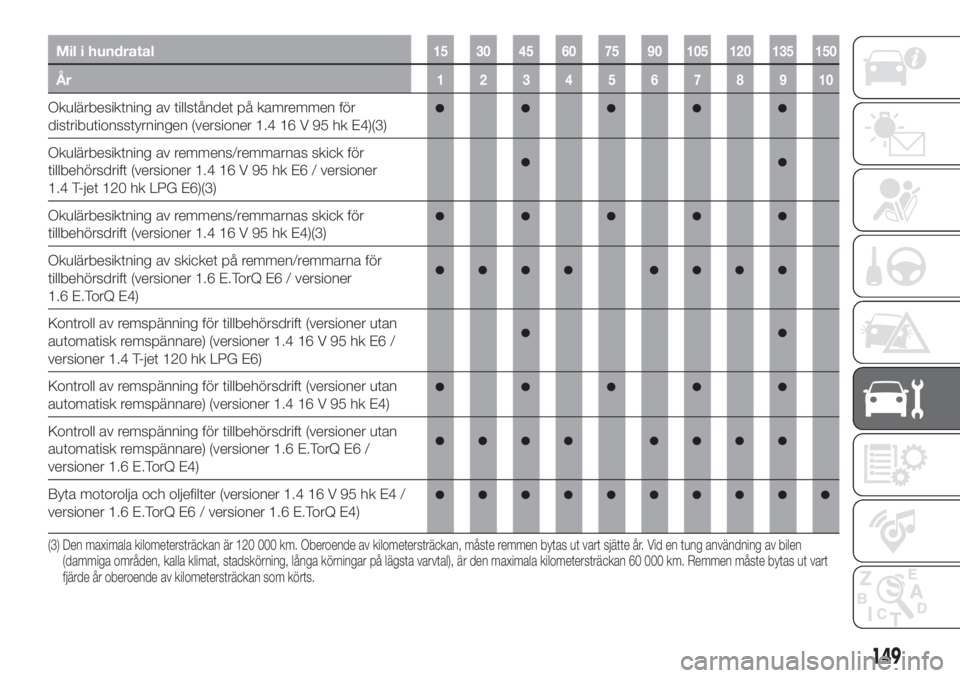

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Okulärbesiktning av tillståndet på kamremmen för
distributionsstyrningen (versioner 1.4 16 V 95 hk E4)(3)
Okulärbesiktning av remmens/remmarnas skick för
tillbehörsdrift (versioner 1.4 16 V 95 hk E6 / versioner
1.4 T-jet 120 hk LPG E6)(3)
Okulärbesiktning av remmens/remmarnas skick för
tillbehörsdrift (versioner 1.4 16 V 95 hk E4)(3)
Okulärbesiktning av skicket på remmen/remmarna för
tillbehörsdrift (versioner 1.6 E.TorQ E6 / versioner
1.6 E.TorQ E4)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.4 16 V 95 hk E6 /
versioner 1.4 T-jet 120 hk LPG E6)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.4 16 V 95 hk E4)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.6 E.TorQ E6 /
versioner 1.6 E.TorQ E4)
Byta motorolja och oljefilter (versioner 1.4 16 V 95 hk E4 /
versioner 1.6 E.TorQ E6 / versioner 1.6 E.TorQ E4)
(3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
149

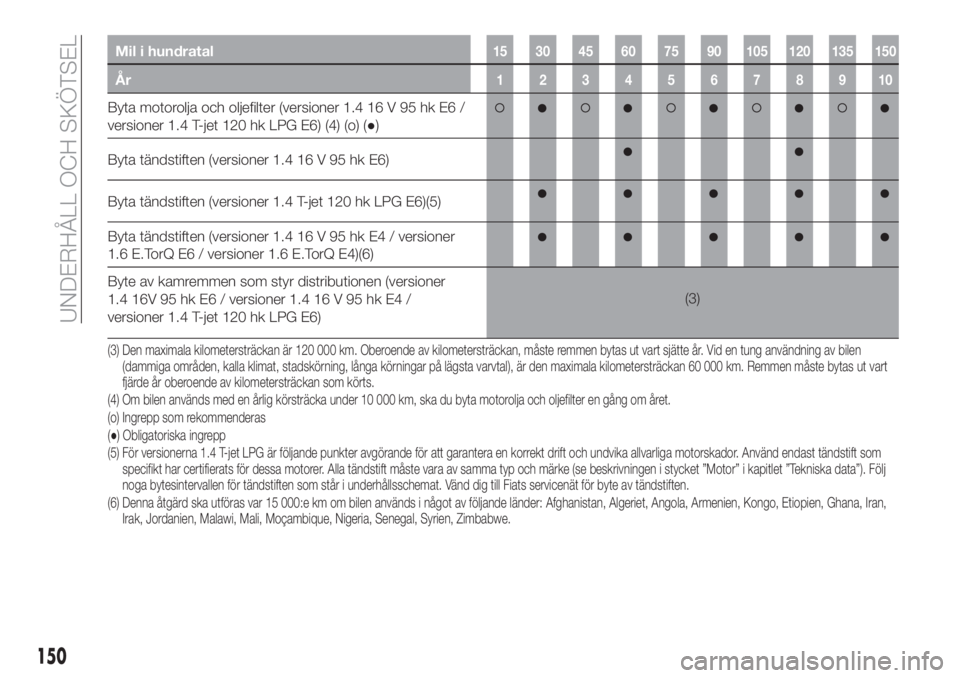

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Byta motorolja och oljefilter (versioner 1.4 16 V 95 hk E6 /
versioner 1.4 T-jet 120 hk LPG E6) (4) (o) (●)
Byta tändstiften (versioner 1.4 16 V 95 hk E6)
Byta tändstiften (versioner 1.4 T-jet 120 hk LPG E6)(5)
Byta tändstiften (versioner 1.4 16 V 95 hk E4 / versioner
1.6 E.TorQ E6 / versioner 1.6 E.TorQ E4)(6)
Byte av kamremmen som styr distributionen (versioner
1.4 16V 95 hk E6 / versioner 1.4 16 V 95 hk E4 /
versioner 1.4 T-jet 120 hk LPG E6)(3)
(4) Om bilen används med en årlig körsträcka under 10 000 km, ska du byta motorolja och oljefilter en gång om året.
(o) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
(5) För versionerna 1.4 T-jet LPG är följande punkter avgörande för att garantera en korrekt drift och undvika allvarliga motorskador. Använd endasttändstift som
specifikt har certifierats för dessa motorer. Alla tändstift måste vara av samma typ och märke (se beskrivningen i stycket ”Motor” i kapitlet ”Tekniska data”). Följ
noga bytesintervallen för tändstiften som står i underhållsschemat. Vänd dig till Fiats servicenät för byte av tändstiften.
(6) Denna åtgärd ska utföras var 15 000:e km om bilen används i något av följande länder: Afghanistan, Algeriet, Angola, Armenien, Kongo, Etiopien, Ghana, Iran,
Irak, Jordanien, Malawi, Mali, Moçambique, Nigeria, Senegal, Syrien, Zimbabwe. (3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
