2018 FIAT TIPO 4DOORS Drift- och underhållshandbok (in Swedish)

Airbag fram på passagerarsidan (i
förekommande fall) och
bilbarnstolar
Bilbarnstolar som monteras bakåtvända
fårALDRIGmonteras i framsätet med
aktiv airbag på passagerarsidan,
eftersom airbagens aktivering vid en
krock kan leda till livshotande skador för
barnet som transporteras.

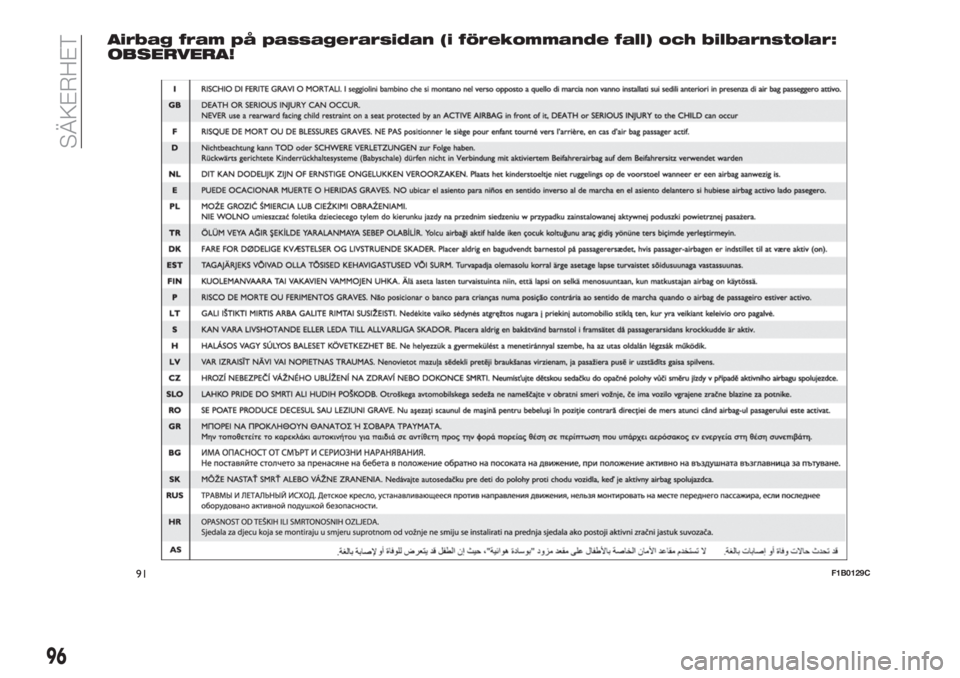

FöljALLTIDråden som står på
etiketten som är fastsatt på solskyddet
på passagerarsidan bild 89.Inaktivering av airbagarna på
passagerarsidan: den främre
airbagen (i förekommande fall) och
sidoairbagen (i förekommande fall)
för skydd av höften, bröstkorgen
och axeln
Om det är absolut nödvändigt att låta
ett barn sitta i en bakåtvänd bilbarnstol i
framsätet, måste man inaktivera den
främre airbagen på passagerarsidan (i
förekommande fall) och sidoairbagen
fram (Side Bag) (i förekommande fall).
Systemet kan inaktiveras genom att
använda menyn på displayen (se
beskrivningen i avsnittet "Display" i
kapitlet "Lär känna instrumentpanelen").
Mitt på instrumentpanelen bild 90, finns
lysdioden
.
När du ställer tändningsnyckeln på
MAR, tänds lysdioden i cirka åtta
sekunder. Om så inte sker, vänd dig till
Fiats servicenät. Under de första
tändningssekunderna, indikerar inte
lysdioden faktisk status för
passagerarens skydd, utan har som
syfte att kontrollera att skyddet fungerar
riktigt. Efter testet, indikerar lysdioden
under några sekunder skyddsstatus för
airbagen på passagerarsidan.Aktivt passagerarskydd: LED
är
släckt.
Inaktivt passagerarskydd: lysdioden
tänds med ett fast sken.
Lysdioden kan tändas med olika
intensitetsgrader enligt bilens tillstånd.
Intensiteten kan också variera under
samma nyckelsekvens.
8906106J0003EM
9006106J0006EM
95

Airbag fram på passagerarsidan (i förekommande fall) och bilbarnstolar:
OBSERVERA!
91F1B0129C
96
SÄKERHET

SIDOAIRBAGAR
(om tillgänglig)
För att öka passagerarnas skydd vid en
eventuell sidokrock, har bilen försetts
med främre sidoairbagar (Side bag) och
fönsterairbagar (Window bag).
Sidoairbag
Dessa består av två sorters kuddar som
sitter i ryggstöden på framsätena
bild 92 och de skyddar höfter,
bröstkorg och axlar på personerna i
framsätena i händelse av en medelsvår
till svår sidokrock.
De markeras med etiketten "AIRBAG"
som är fastsydd på framsätenas utsida.
Fönsterairbag
Den består av två kuddar av "gardintyp"
som befinner sig bakom takets
sidobeklädnad och täcks av särskilda
dekorationer bild 93.De ska skydda huvudet på
passagerarna i fram- och baksätet vid
en sidokrock tack vare kuddarnas
breda utvecklingsyta.
Vid sidokrockar av lättare typ, behövs
inte aktiveringen av sidoairbagarna.
Det bästa skyddet vid en sidokrock får
man om sätet är rätt inställt så att
fönsterairbagen kan blåsas upp på rätt
sätt.
89) 90) 91) 92) 93) 94) 95) 97) 98) 99) 100) 101) 102) 103) 104)
Anvisningar
Tvätta inte bilsätena med vatten eller
trycksatt ånga (tvätta dem för hand eller
i automatiska tvättstationer för bilsäten).
Airbagarna fram och/eller
sidoairbagarna kan utlösas när bilen
utsätts för kraftiga smällar mot
underredet (t ex. häftiga stötar mottrappsteg, trottoarkanter, djupa gropar i
vägen, sänkor i vägarna osv.).
Under aktiveringen av airbagarna frigörs
en mindre mängd pulver. Detta pulver
är inte giftigt och utgör inte en
brandfara. Pulvret kan dock vara
irriterande för hud och ögon. Tvätta i så
fall av dig med neutral tvållösning och
vatten.
Alla kontroller, reparationer och byten av
airbagar måste utföras av Fiats
servicenät.
Före skrotning av bilen ska du vända
dig till en verkstad i Fiats servicenät för
att låta inaktivera airbagsystemet.
Bältesförsträckare och airbagar
fungerar olika beroende på den typ av
krock som inträffar. Att en eller flera av
dessa inte aktiveras i dessa fall betyder
inte att systemet inte fungerar.
VARNING
89)Sätt inte på dekaler eller andra föremål
på ratten, på instrumentpanelen där
airbagen för passagerarsidan sitter, på
takets sidoklädsel och på sätena. Föremål
får inte placeras på instrumentpanelen på
passagerarsidan (t ex. mobiltelefoner)
eftersom de kan förhindra att airbagen på
passagerarsidan öppnas på rätt sätt. De
kan dessutom direkt skada dem som
befinner sig i fordonet.
9206106J0008EM
9306106J0007EM
97

90)Håll alltid händerna på rattkransen
under körningen, så att airbagen vid behov
kan blåsas upp utan hinder. Kör aldrig med
kroppen framåtlutad, utan sitt alltid upprätt
och tillbakalutad mot ryggstödet.
91)Om det finns en aktiv airbag på
passagerarsidan, ska du INTE installera en
bakåtvänd bilbarnstol i framsätet. När
airbagen löser ut vid en eventuell krock,
kan den orsaka livshotande skador för
barnet oavsett hur allvarlig krocken är.
Därför ska du alltid koppla ifrån airbagen på
passagerarsidan innan du monterar en
bakåtvänd bilbarnstol på
framsätespassagerarens plats. Utöver
detta ska det främre passagerarsätet
skjutas bakåt i det mest tillbakadragna
läget, för att undvika sammanstötning
mellan bilbarnstolen och
instrumentpanelen. Återaktivera
omedelbart airbagen på passagerarsidan
så snart du har tagit bort bilbarnstolen.
92)För att inaktivera airbagarna på
instrumentpanelens meny, se beskrivningen
i avsnittet ”Menyalternativ” i kapitlet ”Lär
känna instrumentpanelen”.
93)Sätt inte fast hårda föremål vid
klädeskrokarna eller på stödhandtagen.
94)Undvik att luta huvudet, armarna eller
armbågarna mot dörren, fönstren och
platsen där fönsterairbagarna sitter, för att
undvika skador om kuddarna skulle blåsas
upp.
95)Sträck aldrig ut huvudet, armarna eller
armbågarna genom fönstret.
96)Om varningslampan
inte tänds när
tändningsnyckeln vrids till MAR eller om
den förblir tänd under körningen, är det
möjligt att ett fel har uppstått på
fasthållningsanordningarna.I så fall kanske airbagarna eller
bältesförsträckarna inte aktiveras vid en
olycka eller att de aktiveras felaktigt, vilket
är mindre sannolikt. Innan du fortsätter,
kontakta Fiats servicenät för en omedelbar
kontroll av systemet.
97)På vissa versioner tänds
varningslampan
på instrumentpanelen
vid fel på lysdioden(som sitter på
instrumentpanelens list) och inaktiveras
airbagarna på passagerarsidan.
98)Täck inte över ryggstödet på
framsätena med klädsel eller foder om där
sitter en sidoairbag.
99)Färdas inte med föremål i knät, framför
bröstkorgen och håll heller inte en pipa eller
penna eller dylikt i munnen. Vid krock kan
detta orsaka allvarliga skador då airbagen
blåses upp.
100)Om fordonet har utsatts för stöld eller
stöldförsök, vandalism, översvämningar
eller liknande, låt kontrollera airbagsystemet
hos Fiats servicenät.
101)Med tändningsnyckeln på ON, även
med avstängd motor, kan airbagarna
aktiveras även när bilen står stilla om den
blir påkörd av annat fordon. Därför ska
bakåtvända bilbarnstolar INTE installeras
på framsätespassagerarens plats om det
fins en aktiv airbag till
framsätespassageraren, även om bilen står
stilla. När airbagen aktiveras vid en krock
kan den orsaka livshotande skador för
barnet som transporteras. Därför ska du
alltid koppla ifrån airbagen på
passagerarsidan innan du monterar en
bakåtvänd bilbarnstol på
framsätespassagerarens plats.Utöver detta ska det främre
passagerarsätet skjutas bakåt i det mest
tillbakadragna läget, för att undvika
sammanstötning mellan bilbarnstolen och
instrumentpanelen. Återaktivera
omedelbart airbagen på passagerarsidan
så snart du har tagit bort bilbarnstolen.
Kom även ihåg att om tändningsnyckeln
står på STOP, aktiveras ingen
säkerhetsanordning (airbag eller
bältesförsträckare) vid en krock. Att
anordningarna inte aktiveras i dessa fall,
kan därför inte betraktas som tecken på
felfunktion hos systemet.
102)Fel på varningslampan
indikeras
av att en ikon för fel på airbagen visas på
displayen på instrumentpanelen
tillsammans med ett dedikerat meddelande
(eller för versioner där så förutses, genom
att den allmänna varningslampan tänds i
blinkläge). De pyrotekniska urladdningarna
kopplas inte ifrån. Innan du fortsätter,
kontakta Fiats servicenät för en omedelbar
kontroll av systemet.
103)De främre airbagarna är konstruerade
för att klara kraftigare krockar än
bältesförsträckarna. För krockar som
inträffar mellan de två olika gränserna för
aktivering är det normalt att enbart
bältesförsträckarna aktiveras.
104)Airbagarna kan aldrig ersätta
säkerhetsbältena, bara göra dem mer
effektiva. Eftersom de främre airbagarna
inte aktiveras vid en frontalkrock med låg
hastighet, sidokrockar, påkörningar eller
vältningar, kan passagerarna i detta fall
skyddas av endast säkerhetsbältena som
därför alltid ska spännas fast.
98
SÄKERHET

START OCH KÖRNING
Låt oss in i djupare detalj för att se hur
vi ska kunna utnyttja bilens potential på
bästa sätt.
Bilen kommer att köra dig säkert i alla
situationer för att vara en verkligt trevlig
reskamrat som är lyhörd för din
bekvämlighet och ekonomi.STARTA MOTORN...........100
VID PARKERING.............101
PARKERINGSBROMS.........101
MANUELL VÄXELLÅDA........102
AUTOMATVÄXEL............103
START&STOP-SYSTEM........105
SPEED LIMITER.............106
ELEKTRONISK FARTHÅLLARE . . .108
PARKERINGSSENSORER......110
BAKRE BACKKAMERA........112
KÖRNING MED SLÄP.........113
TANKA BILEN..............114
99

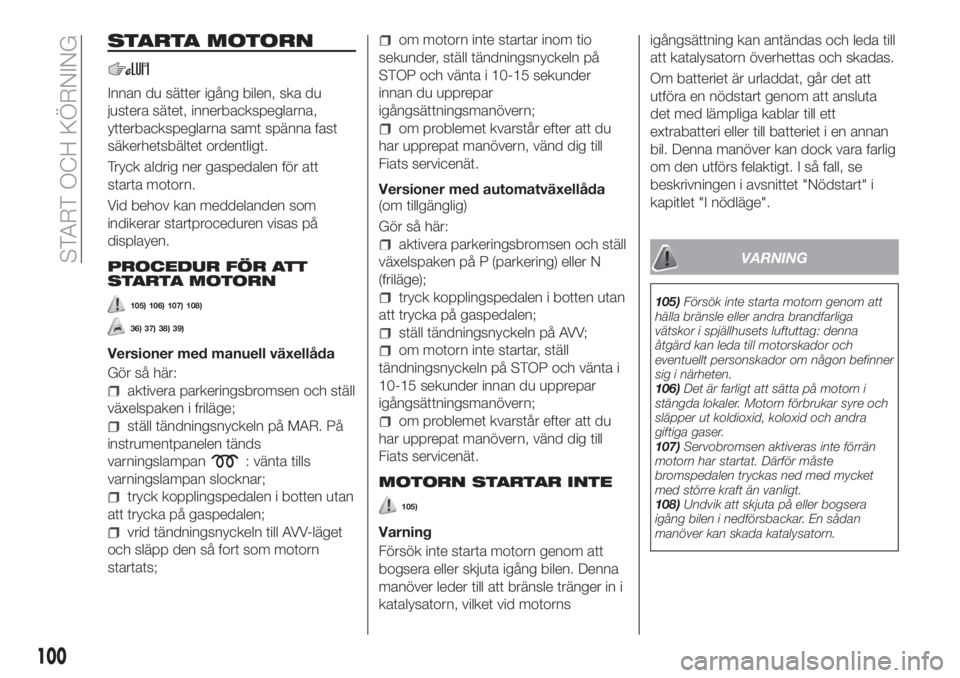

STARTA MOTORN
Innan du sätter igång bilen, ska du
justera sätet, innerbackspeglarna,
ytterbackspeglarna samt spänna fast
säkerhetsbältet ordentligt.
Tryck aldrig ner gaspedalen för att
starta motorn.
Vid behov kan meddelanden som
indikerar startproceduren visas på
displayen.
PROCEDUR FÖR ATT
STARTA MOTORN
105) 106) 107) 108)
36) 37) 38) 39)
Versioner med manuell växellåda
Gör så här:
aktivera parkeringsbromsen och ställ
växelspaken i friläge;
ställ tändningsnyckeln på MAR. På
instrumentpanelen tänds
varningslampan
: vänta tills
varningslampan slocknar;
tryck kopplingspedalen i botten utan
att trycka på gaspedalen;
vrid tändningsnyckeln till AVV-läget
och släpp den så fort som motorn
startats;
om motorn inte startar inom tio
sekunder, ställ tändningsnyckeln på
STOP och vänta i 10-15 sekunder
innan du upprepar
igångsättningsmanövern;
om problemet kvarstår efter att du
har upprepat manövern, vänd dig till
Fiats servicenät.
Versioner med automatväxellåda
(om tillgänglig)
Gör så här:
aktivera parkeringsbromsen och ställ
växelspaken på P (parkering) eller N
(friläge);
tryck kopplingspedalen i botten utan
att trycka på gaspedalen;
ställ tändningsnyckeln på AVV;
om motorn inte startar, ställ
tändningsnyckeln på STOP och vänta i
10-15 sekunder innan du upprepar
igångsättningsmanövern;
om problemet kvarstår efter att du
har upprepat manövern, vänd dig till
Fiats servicenät.
MOTORN STARTAR INTE
105)
Varning
Försök inte starta motorn genom att
bogsera eller skjuta igång bilen. Denna
manöver leder till att bränsle tränger in i
katalysatorn, vilket vid motornsigångsättning kan antändas och leda till
att katalysatorn överhettas och skadas.
Om batteriet är urladdat, går det att
utföra en nödstart genom att ansluta
det med lämpliga kablar till ett
extrabatteri eller till batteriet i en annan
bil. Denna manöver kan dock vara farlig
om den utförs felaktigt. I så fall, se
beskrivningen i avsnittet "Nödstart" i
kapitlet "I nödläge".
VARNING
105)Försök inte starta motorn genom att
hälla bränsle eller andra brandfarliga
vätskor i spjällhusets luftuttag: denna
åtgärd kan leda till motorskador och
eventuellt personskador om någon befinner
sig i närheten.
106)Det är farligt att sätta på motorn i
stängda lokaler. Motorn förbrukar syre och
släpper ut koldioxid, koloxid och andra
giftiga gaser.
107)Servobromsen aktiveras inte förrän
motorn har startat. Därför måste
bromspedalen tryckas ned med mycket
med större kraft än vanligt.
108)Undvik att skjuta på eller bogsera
igång bilen i nedförsbackar. En sådan
manöver kan skada katalysatorn.
100
START OCH KÖRNING

OBSERVERA!
36)Vi rekommenderar att du inte kräver
maximal prestanda av bilen under
inkörningsperioden, dvs. under de första
1 600 km (till exempel överdrivna
accelerationer, för långa körsträckor på
maximalt varvtal, för häftiga inbromsningar
osv.).
37)När motorn är avstängd, ska du inte
lämna tändningsnyckeln i MAR-läget, för att
undvika att en onödig strömförbrukning
leder till batteriets urladdning.
38)Att trycka ner gaspedalen innan motorn
stängs av är helt onödigt. Det leder endast
en onödig bränsleförbrukning och är
skadligt speciellt för motorer med
turbokompressor.
39)Om varningslampan
blinkar efter
starten eller starten eller efter en utdragen
start betyder detta att det finns ett fel i
systemet för förvärmning av glödstiften. Om
motorn startar, kan bilen användas normalt,
men du ska snarast vända dig till Fiats
servicenät.
VID PARKERING
Om du behöver stanna och kliva ut ur
bilen, gör så här:
Lägg i växeln (1:ans växel i
uppförsbacke eller backväxeln i
nedförsbacke) och lämna hjulen
svängda.
stäng av motorn och dra åt
handbromsen;
dra alltid ut tändningsnyckeln ur
tändlåset.
Om du parkerar fordonet i en brant
nedförsbacke, rekommenderar vi även
att du blockerar hjulen med en kil eller
en sten.
På versioner försedda med
automatväxellåda ska du vänta tills
bokstaven P visas på displayen innan
du släpper upp bromspedalen.
OBSERVERA! LämnaALDRIGbilen
med växelspaken i friläge (eller på
versioner med automatväxellåda, utan
att ha ställt växelspaken på P).
109)
VARNING
109)Lämna aldrig barn ensamma i bilen
utan tillsyn. Ta alltid ut tändningsnyckeln ur
tändlåset och ta med dig nyckeln när du
lämnar bilen.

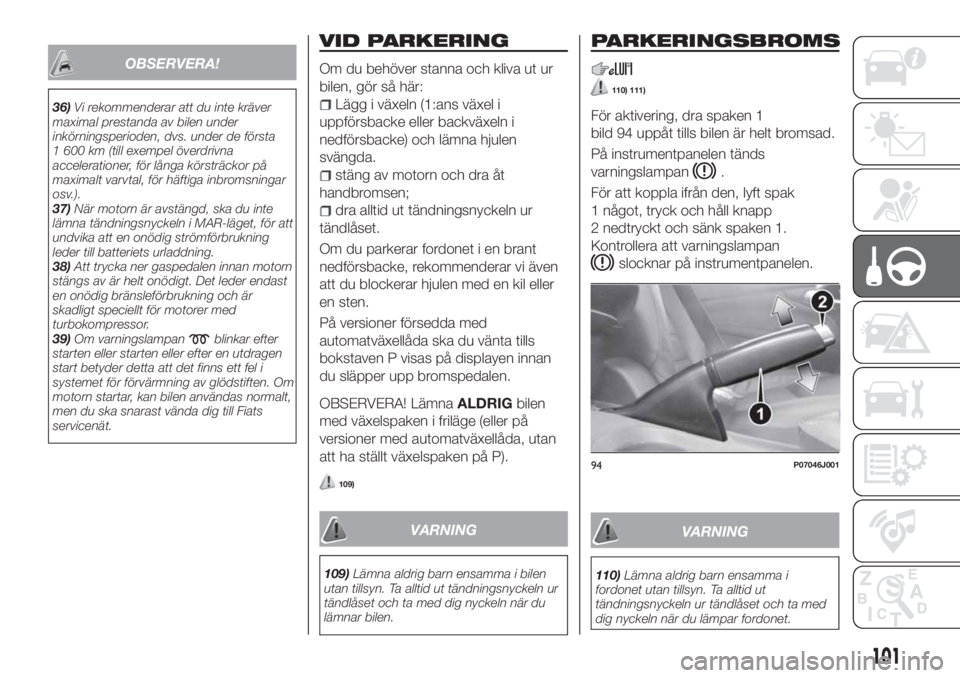

PARKERINGSBROMS
110) 111)
För aktivering, dra spaken 1
bild 94 uppåt tills bilen är helt bromsad.
På instrumentpanelen tänds
varningslampan
.
För att koppla ifrån den, lyft spak
1 något, tryck och håll knapp
2 nedtryckt och sänk spaken 1.
Kontrollera att varningslampan
slocknar på instrumentpanelen.
VARNING
110)Lämna aldrig barn ensamma i
fordonet utan tillsyn. Ta alltid ut
tändningsnyckeln ur tändlåset och ta med
dig nyckeln när du lämpar fordonet.
94P07046J001
101

111)På bilar med armstöd fram, ska du
först fälla upp armstödet för att det inte ska

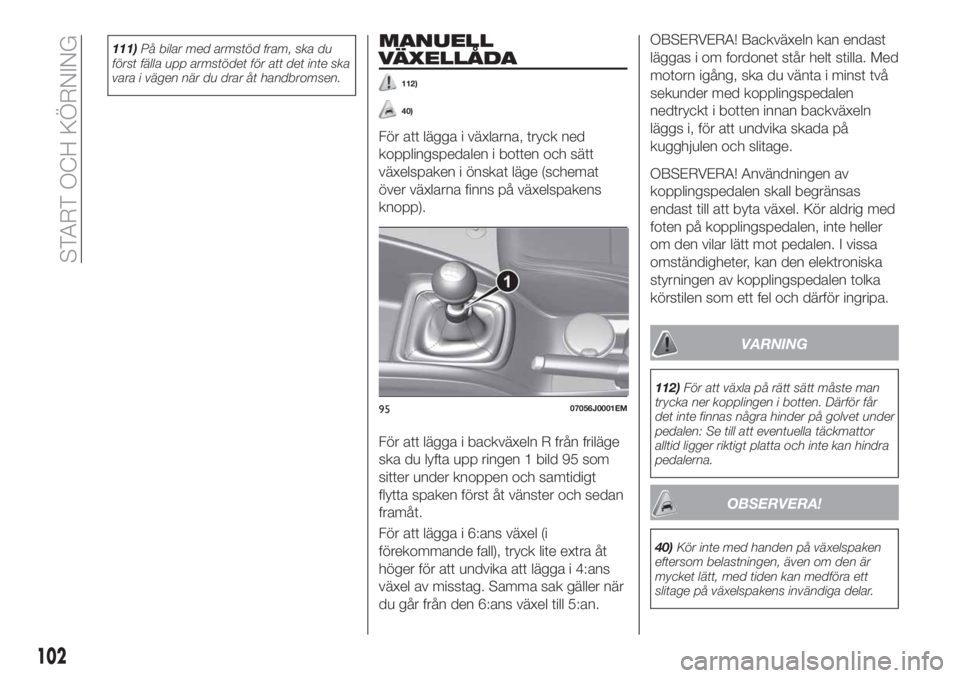

vara i vägen när du drar åt handbromsen.MANUELL
VÄXELLÅDA
112)
40)
För att lägga i växlarna, tryck ned
kopplingspedalen i botten och sätt
växelspaken i önskat läge (schemat
över växlarna finns på växelspakens
knopp).
För att lägga i backväxeln R från friläge
ska du lyfta upp ringen 1 bild 95 som
sitter under knoppen och samtidigt
flytta spaken först åt vänster och sedan
framåt.
För att lägga i 6:ans växel (i
förekommande fall), tryck lite extra åt
höger för att undvika att lägga i 4:ans
växel av misstag. Samma sak gäller när
du går från den 6:ans växel till 5:an.
OBSERVERA! Backväxeln kan endast
läggas i om fordonet står helt stilla. Med
motorn igång, ska du vänta i minst två
sekunder med kopplingspedalen
nedtryckt i botten innan backväxeln
läggs i, för att undvika skada på
kugghjulen och slitage.
OBSERVERA! Användningen av
kopplingspedalen skall begränsas
endast till att byta växel. Kör aldrig med
foten på kopplingspedalen, inte heller
om den vilar lätt mot pedalen. I vissa
omständigheter, kan den elektroniska
styrningen av kopplingspedalen tolka
körstilen som ett fel och därför ingripa.
VARNING
112)För att växla på rätt sätt måste man
trycka ner kopplingen i botten. Därför får
det inte finnas några hinder på golvet under
pedalen: Se till att eventuella täckmattor
alltid ligger riktigt platta och inte kan hindra
pedalerna.
OBSERVERA!
40)Kör inte med handen på växelspaken
eftersom belastningen, även om den är
mycket lätt, med tiden kan medföra ett
slitage på växelspakens invändiga delar.
9507056J0001EM
102
START OCH KÖRNING
