2018 FIAT TIPO 4DOORS Drift- och underhållshandbok (in Swedish)

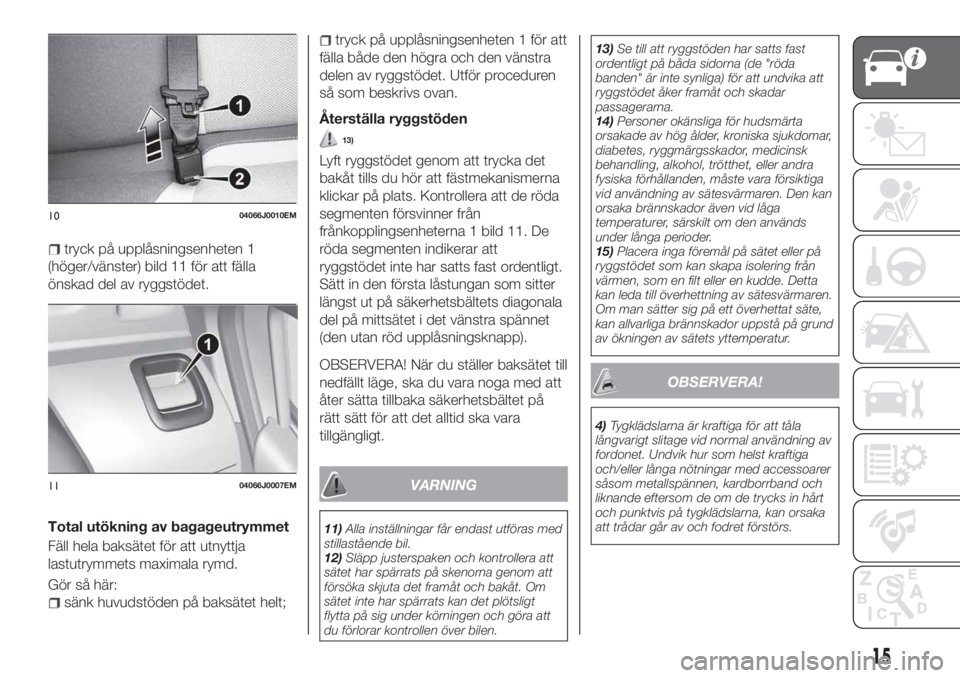

tryck på upplåsningsenheten 1
(höger/vänster) bild 11 för att fälla
önskad del av ryggstödet.
Total utökning av bagageutrymmet
Fäll hela baksätet för att utnyttja
lastutrymmets maximala rymd.
Gör så här:
sänk huvudstöden på baksätet helt;
tryck på upplåsningsenheten 1 för att
fälla både den högra och den vänstra
delen av ryggstödet. Utför proceduren
så som beskrivs ovan.
Återställa ryggstöden
13)
Lyft ryggstödet genom att trycka det
bakåt tills du hör att fästmekanismerna
klickar på plats. Kontrollera att de röda
segmenten försvinner från
frånkopplingsenheterna 1 bild 11. De
röda segmenten indikerar att
ryggstödet inte har satts fast ordentligt.
Sätt in den första låstungan som sitter
längst ut på säkerhetsbältets diagonala
del på mittsätet i det vänstra spännet
(den utan röd upplåsningsknapp).
OBSERVERA! När du ställer baksätet till
nedfällt läge, ska du vara noga med att
åter sätta tillbaka säkerhetsbältet på
rätt sätt för att det alltid ska vara
tillgängligt.
VARNING
11)Alla inställningar får endast utföras med
stillastående bil.
12)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom att
försöka skjuta det framåt och bakåt. Om
sätet inte har spärrats kan det plötsligt
flytta på sig under körningen och göra att
du förlorar kontrollen över bilen.13)Se till att ryggstöden har satts fast
ordentligt på båda sidorna (de "röda
banden" är inte synliga) för att undvika att
ryggstödet åker framåt och skadar
passagerarna.
14)Personer okänsliga för hudsmärta
orsakade av hög ålder, kroniska sjukdomar,
diabetes, ryggmärgsskador, medicinsk
behandling, alkohol, trötthet, eller andra
fysiska förhållanden, måste vara försiktiga
vid användning av sätesvärmaren. Den kan
orsaka brännskador även vid låga
temperaturer, särskilt om den används
under långa perioder.
15)Placera inga föremål på sätet eller på
ryggstödet som kan skapa isolering från
värmen, som en filt eller en kudde. Detta
kan leda till överhettning av sätesvärmaren.
Om man sätter sig på ett överhettat säte,
kan allvarliga brännskador uppstå på grund
av ökningen av sätets yttemperatur.
OBSERVERA!
4)Tygklädslarna är kraftiga för att tåla
långvarigt slitage vid normal användning av
fordonet. Undvik hur som helst kraftiga
och/eller långa nötningar med accessoarer
såsom metallspännen, kardborrband och
liknande eftersom de om de trycks in hårt
och punktvis på tygklädslarna, kan orsaka
att trådar går av och fodret förstörs.
1004066J0010EM
1104066J0007EM
15

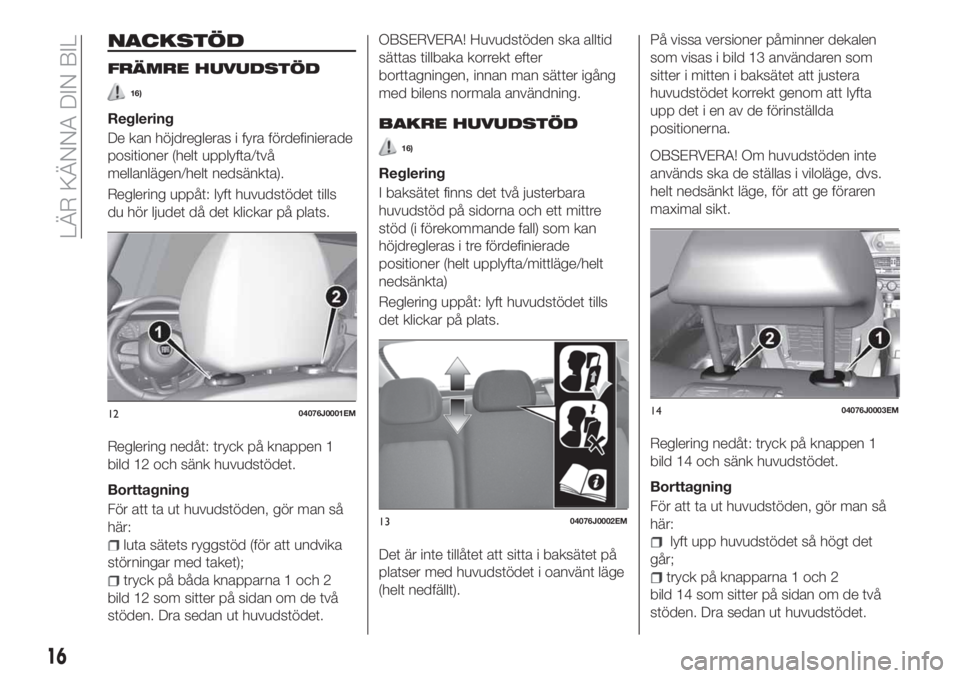

NACKSTÖD
FRÄMRE HUVUDSTÖD
16)
Reglering
De kan höjdregleras i fyra fördefinierade
positioner (helt upplyfta/två
mellanlägen/helt nedsänkta).
Reglering uppåt: lyft huvudstödet tills
du hör ljudet då det klickar på plats.
Reglering nedåt: tryck på knappen 1
bild 12 och sänk huvudstödet.
Borttagning
För att ta ut huvudstöden, gör man så
här:
luta sätets ryggstöd (för att undvika
störningar med taket);
tryck på båda knapparna 1 och 2
bild 12 som sitter på sidan om de två
stöden. Dra sedan ut huvudstödet.
OBSERVERA! Huvudstöden ska alltid
sättas tillbaka korrekt efter
borttagningen, innan man sätter igång
med bilens normala användning.
BAKRE HUVUDSTÖD
16)
Reglering
I baksätet finns det två justerbara
huvudstöd på sidorna och ett mittre
stöd (i förekommande fall) som kan
höjdregleras i tre fördefinierade
positioner (helt upplyfta/mittläge/helt
nedsänkta)
Reglering uppåt: lyft huvudstödet tills
det klickar på plats.
Det är inte tillåtet att sitta i baksätet på
platser med huvudstödet i oanvänt läge
(helt nedfällt).På vissa versioner påminner dekalen
som visas i bild 13 användaren som
sitter i mitten i baksätet att justera
huvudstödet korrekt genom att lyfta
upp det i en av de förinställda
positionerna.
OBSERVERA! Om huvudstöden inte
används ska de ställas i viloläge, dvs.
helt nedsänkt läge, för att ge föraren
maximal sikt.
Reglering nedåt: tryck på knappen 1
bild 14 och sänk huvudstödet.
Borttagning
För att ta ut huvudstöden, gör man så
här:
lyft upp huvudstödet så högt det
går;
tryck på knapparna 1 och 2
bild 14 som sitter på sidan om de två
stöden. Dra sedan ut huvudstödet.
1204076J0001EM
1304076J0002EM
1404076J0003EM
16
LÄR KÄNNA DIN BIL

Notering För versioner med bakre
fällbara ryggstöd, ska du reglera
utlösningsanordningen för att fälla
ryggstöden i ca 45 grader för att
underlätta avlägsnandet av
huvudstödet.
OBSERVERA! Huvudstöden ska alltid
sättas tillbaka korrekt efter
borttagningen, innan man sätter igång
med bilens normala användning.
VARNING
16)Nackstöden ska ställas in så att
huvudet, och inte nacken, vilar mot dem.
Endast i detta fall ger nackstöden ett
fullgott skydd. Alla huvudstöd som
eventuellt har tagits bort måste omplaceras
korrekt för att skydda passagerarna vid en
krock. Följ instruktionerna ovan.
RATT
17) 18)
REGLERINGAR
Ratten kan ställas in både i höjdläge
och på djupet.
För att ändra inställningen ska du föra
spaken 1 bild 15 nedåt till läge B. Ställ
sedan in ratten i lämplig position och
blockera den genom att föra spaken
1 till läge A.
VARNING
17)Inställningarna får bara utföras i bil som
står stilla och med avstängd motor.18)Alla slags åtgärder på eftermarknaden
som påverkar styrningen eller rattstången (t
ex. montering av stöldskyddssystem) är
absolut förbjudna. Förutom att de
försämrar systemets prestanda och gör så
att garantin förfaller, kan de orsaka allvarliga
säkerhetsproblem och leda till en bristande
överensstämmelse med bilens
typgodkännande.
1504086J0001EM
17

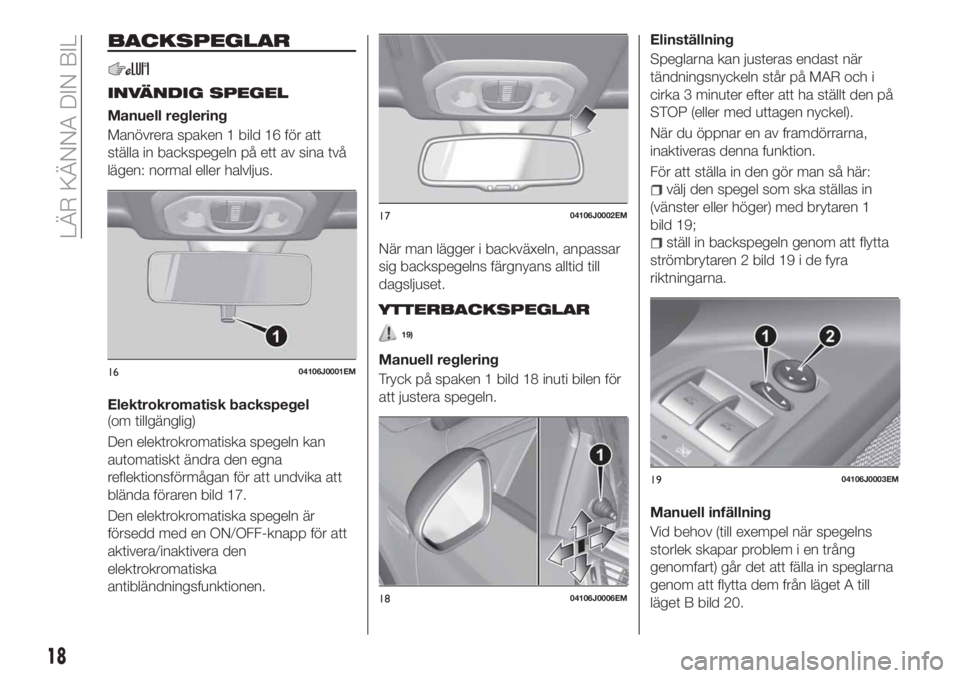

BACKSPEGLAR
INVÄNDIG SPEGEL
Manuell reglering
Manövrera spaken 1 bild 16 för att
ställa in backspegeln på ett av sina två
lägen: normal eller halvljus.
Elektrokromatisk backspegel
(om tillgänglig)
Den elektrokromatiska spegeln kan
automatiskt ändra den egna
reflektionsförmågan för att undvika att
blända föraren bild 17.
Den elektrokromatiska spegeln är
försedd med en ON/OFF-knapp för att
aktivera/inaktivera den
elektrokromatiska
antibländningsfunktionen.När man lägger i backväxeln, anpassar
sig backspegelns färgnyans alltid till
dagsljuset.
YTTERBACKSPEGLAR
19)
Manuell reglering
Tryck på spaken 1 bild 18 inuti bilen för
att justera spegeln.Elinställning
Speglarna kan justeras endast när
tändningsnyckeln står på MAR och i
cirka 3 minuter efter att ha ställt den på
STOP (eller med uttagen nyckel).
När du öppnar en av framdörrarna,
inaktiveras denna funktion.
För att ställa in den gör man så här:
välj den spegel som ska ställas in
(vänster eller höger) med brytaren 1
bild 19;
ställ in backspegeln genom att flytta
strömbrytaren 2 bild 19 i de fyra
riktningarna.
Manuell infällning
Vid behov (till exempel när spegelns
storlek skapar problem i en trång
genomfart) går det att fälla in speglarna
genom att flytta dem från läget A till
läget B bild 20.
1604106J0001EM
1704106J0002EM
1804106J0006EM
1904106J0003EM
18
LÄR KÄNNA DIN BIL

Uppvärmda
När man trycker på knappen
(eluppvärmd bakruta) aktiveras
avimningen/defrosterfunktionen på
ytterbackspeglarna.
VARNING
19)Ytterbackspegeln på förarsidan är böjd
och kan påverka uppfattningen av
avståndet.
UTVÄNDIGA LJUS
Den vänstra spaken 1 bild 21 styr
nästan all extern belysning. De kan
även tändas med tändningsnyckeln på
MAR. När man tänder de yttre ljusen
tänds även instrumentpanelen och de
olika reglagen på instrumentbrädan.
AUTO-FUNKTION(Skymningssensor)
(om tillgänglig)
Det är en infraröd lysdiodssensor som
är kopplad till regnsensorn och sitter på
vindrutan. Den kan detektera
ljusstyrkan utanför bilen enligt
ljuskänsligheten genom att använda
displaymenyn eller menyn i
Uconnect™-systemet (i
förekommande fall).Ju större känsligheten sensorerna har,
desto mindre utomhusljus behövs för
att aktivera de utvändiga ljusen.
Aktivering av funktionen
Vrid den vänstra spakens hylsa till läge
.
Inaktivera funktionen
För att inaktivera funktionen, vrid hylsan
på den vänstra spaken till ett annat läge
än
.
HALVLJUS
Låt tändningsnyckeln stå på MAR och
för vredet 1 bild 21 till position
.
Om halvljuset aktiveras släcks
varselljusen och samtidigt tänds
positionsljusen, halvljuset och
nummerplåtsbelysningen.
Kontrollampan
tänds på
instrumentpanelen.
VARSELLJUS (D.R.L.)"Daytime Running Lights"
20) 21)
Varselljusen och de bakre
positionsljusen tänds automatiskt när
tändningsnyckeln står på MAR och
man för vredet till
. Andra ljus förblir
släckta, även den invändiga
belysningen. Om varselljuset inaktiveras
genom att vrida vredet till läget
(berörda versioner och marknader)
tänds ingen lampa.
2004106J0004EM
2104126J0001EM
19

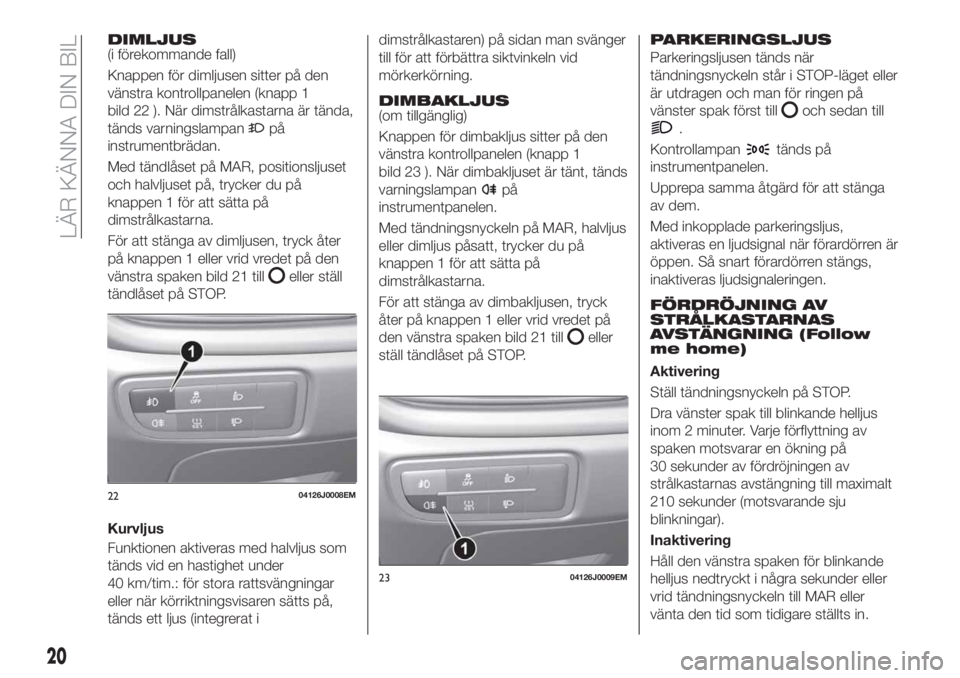

DIMLJUS(i förekommande fall)
Knappen för dimljusen sitter på den
vänstra kontrollpanelen (knapp 1
bild 22 ). När dimstrålkastarna är tända,
tänds varningslampan
på
instrumentbrädan.
Med tändlåset på MAR, positionsljuset
och halvljuset på, trycker du på
knappen 1 för att sätta på
dimstrålkastarna.
För att stänga av dimljusen, tryck åter
på knappen 1 eller vrid vredet på den
vänstra spaken bild 21 till
eller ställ
tändlåset på STOP.
Kurvljus
Funktionen aktiveras med halvljus som
tänds vid en hastighet under
40 km/tim.: för stora rattsvängningar
eller när körriktningsvisaren sätts på,
tänds ett ljus (integrerat idimstrålkastaren) på sidan man svänger
till för att förbättra siktvinkeln vid
mörkerkörning.
DIMBAKLJUS(om tillgänglig)
Knappen för dimbakljus sitter på den
vänstra kontrollpanelen (knapp 1
bild 23 ). När dimbakljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
Med tändningsnyckeln på MAR, halvljus
eller dimljus påsatt, trycker du på
knappen 1 för att sätta på
dimstrålkastarna.
För att stänga av dimbakljusen, tryck
åter på knappen 1 eller vrid vredet på
den vänstra spaken bild 21 till
eller
ställ tändlåset på STOP.
PARKERINGSLJUS
Parkeringsljusen tänds när
tändningsnyckeln står i STOP-läget eller
är utdragen och man för ringen på
vänster spak först till
och sedan till
.
Kontrollampan
tänds på
instrumentpanelen.
Upprepa samma åtgärd för att stänga
av dem.
Med inkopplade parkeringsljus,
aktiveras en ljudsignal när förardörren är
öppen. Så snart förardörren stängs,
inaktiveras ljudsignaleringen.
FÖRDRÖJNING AV
STRÅLKASTARNAS
AVSTÄNGNING (Follow
me home)
Aktivering
Ställ tändningsnyckeln på STOP.
Dra vänster spak till blinkande helljus
inom 2 minuter. Varje förflyttning av
spaken motsvarar en ökning på
30 sekunder av fördröjningen av
strålkastarnas avstängning till maximalt
210 sekunder (motsvarande sju
blinkningar).
Inaktivering
Håll den vänstra spaken för blinkande
helljus nedtryckt i några sekunder eller
vrid tändningsnyckeln till MAR eller
vänta den tid som tidigare ställts in.
2204126J0008EM
2304126J0009EM
20
LÄR KÄNNA DIN BIL

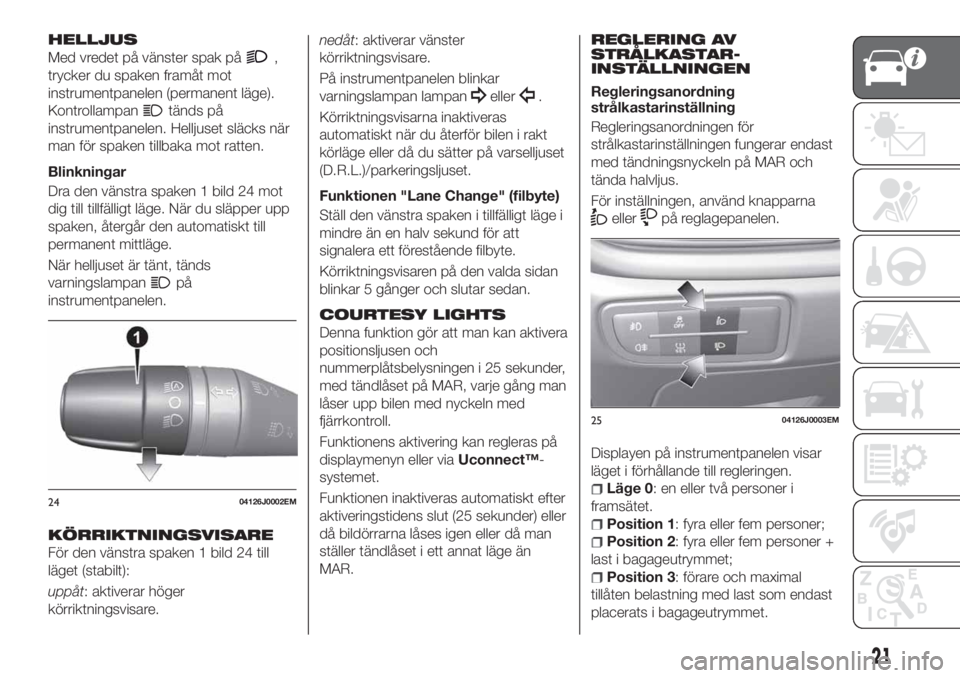

HELLJUS
Med vredet på vänster spak på,
trycker du spaken framåt mot
instrumentpanelen (permanent läge).
Kontrollampan
tänds på
instrumentpanelen. Helljuset släcks när
man för spaken tillbaka mot ratten.
Blinkningar
Dra den vänstra spaken 1 bild 24 mot
dig till tillfälligt läge. När du släpper upp
spaken, återgår den automatiskt till
permanent mittläge.
När helljuset är tänt, tänds
varningslampan
på
instrumentpanelen.
KÖRRIKTNINGSVISARE
För den vänstra spaken 1 bild 24 till
läget (stabilt):
uppåt: aktiverar höger
körriktningsvisare.nedåt: aktiverar vänster
körriktningsvisare.
På instrumentpanelen blinkar
varningslampan lampan
eller.
Körriktningsvisarna inaktiveras
automatiskt när du återför bilen i rakt
körläge eller då du sätter på varselljuset
(D.R.L.)/parkeringsljuset.
Funktionen "Lane Change" (filbyte)
Ställ den vänstra spaken i tillfälligt läge i
mindre än en halv sekund för att
signalera ett förestående filbyte.
Körriktningsvisaren på den valda sidan
blinkar 5 gånger och slutar sedan.
COURTESY LIGHTS
Denna funktion gör att man kan aktivera
positionsljusen och
nummerplåtsbelysningen i 25 sekunder,
med tändlåset på MAR, varje gång man
låser upp bilen med nyckeln med
fjärrkontroll.
Funktionens aktivering kan regleras på
displaymenyn eller viaUconnect™-
systemet.
Funktionen inaktiveras automatiskt efter
aktiveringstidens slut (25 sekunder) eller
då bildörrarna låses igen eller då man
ställer tändlåset i ett annat läge än
MAR.
REGLERING AV
STRÅLKASTAR-
INSTÄLLNINGEN
Regleringsanordning
strålkastarinställning
Regleringsanordningen för
strålkastarinställningen fungerar endast
med tändningsnyckeln på MAR och
tända halvljus.
För inställningen, använd knapparna
ellerpå reglagepanelen.
Displayen på instrumentpanelen visar
läget i förhållande till regleringen.
Läge 0: en eller två personer i
framsätet.
Position 1: fyra eller fem personer;
Position 2: fyra eller fem personer +
last i bagageutrymmet;
Position 3: förare och maximal
tillåten belastning med last som endast
placerats i bagageutrymmet.
2404126J0002EM
2504126J0003EM
21

OBSERVERA! Kontrollera strålkastarens
inriktning varje gång som den
transporterade lastens vikt ändras.
REGLERING AV
LJUSSTYRKAN FÖR
INSTRUMENTPANELEN
OCH DE GRAFISKA
STYRKNAPPARNA
Justeringen av ljusintensiteten på
instrumentpanelen och
kontrollknapparna kan uppnås genom
huvudmenyn i kombiinstrumentet (se
avsnittet "Inställbar
flerfunktionsdisplay").
VARNING
20)Varselljusen är ett alternativ till halvljuset
när ljusen är obligatoriska under dagen.
Om detta inte föreskrivs, får man dock
använda varselljusen.
21)Varselljus kan aldrig ersätta halvljus vid
körning i mörker eller i passager.
Varselljusen ska användas i enlighet med
trafikförordningarna i det land som man
befinner sig i.

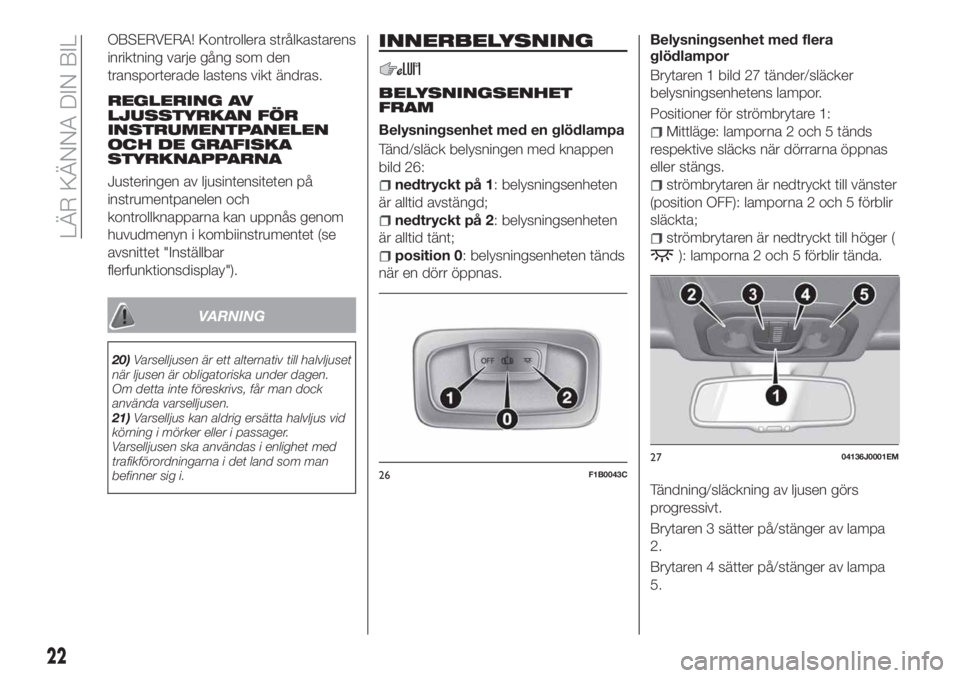

INNERBELYSNING
BELYSNINGSENHET
FRAM
Belysningsenhet med en glödlampa
Tänd/släck belysningen med knappen
bild 26:
nedtryckt på 1: belysningsenheten
är alltid avstängd;
nedtryckt på 2: belysningsenheten
är alltid tänt;
position 0: belysningsenheten tänds
när en dörr öppnas.Belysningsenhet med flera
glödlampor
Brytaren 1 bild 27 tänder/släcker
belysningsenhetens lampor.
Positioner för strömbrytare 1:
Mittläge: lamporna 2 och 5 tänds
respektive släcks när dörrarna öppnas
eller stängs.
strömbrytaren är nedtryckt till vänster
(position OFF): lamporna 2 och 5 förblir
släckta;
strömbrytaren är nedtryckt till höger (
): lamporna 2 och 5 förblir tända.
Tändning/släckning av ljusen görs
progressivt.
Brytaren 3 sätter på/stänger av lampa
2.
Brytaren 4 sätter på/stänger av lampa
5.
26F1B0043C
2704136J0001EM
22
LÄR KÄNNA DIN BIL
