2018 FIAT TALENTO Betriebsanleitung (in German)

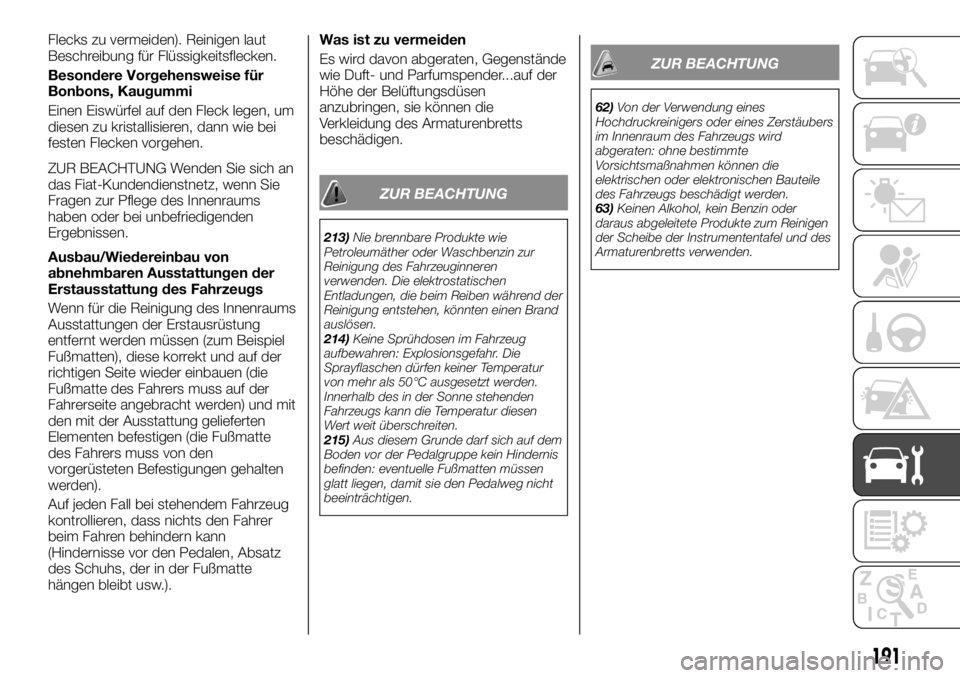

Flecks zu vermeiden). Reinigen laut
Beschreibung für Flüssigkeitsflecken.
Besondere Vorgehensweise für
Bonbons, Kaugummi
Einen Eiswürfel auf den Fleck legen, um
diesen zu kristallisieren, dann wie bei
festen Flecken vorgehen.
ZUR BEACHTUNG Wenden Sie sich an
das Fiat-Kundendienstnetz, wenn Sie
Fragen zur Pflege des Innenraums
haben oder bei unbefriedigenden
Ergebnissen.
Ausbau/Wiedereinbau von
abnehmbaren Ausstattungen der
Erstausstattung des Fahrzeugs
Wenn für die Reinigung des Innenraums
Ausstattungen der Erstausrüstung
entfernt werden müssen (zum Beispiel
Fußmatten), diese korrekt und auf der
richtigen Seite wieder einbauen (die
Fußmatte des Fahrers muss auf der
Fahrerseite angebracht werden) und mit
den mit der Ausstattung gelieferten
Elementen befestigen (die Fußmatte
des Fahrers muss von den
vorgerüsteten Befestigungen gehalten
werden).
Auf jeden Fall bei stehendem Fahrzeug
kontrollieren, dass nichts den Fahrer
beim Fahren behindern kann
(Hindernisse vor den Pedalen, Absatz
des Schuhs, der in der Fußmatte
hängen bleibt usw.).Was ist zu vermeiden
Es wird davon abgeraten, Gegenstände
wie Duft- und Parfumspender...auf der
Höhe der Belüftungsdüsen
anzubringen, sie können die
Verkleidung des Armaturenbretts
beschädigen.
ZUR BEACHTUNG
213)Nie brennbare Produkte wie
Petroleumäther oder Waschbenzin zur
Reinigung des Fahrzeuginneren
verwenden. Die elektrostatischen
Entladungen, die beim Reiben während der
Reinigung entstehen, könnten einen Brand
auslösen.
214)Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr. Die
Sprayflaschen dürfen keiner Temperatur
von mehr als 50°C ausgesetzt werden.
Innerhalb des in der Sonne stehenden
Fahrzeugs kann die Temperatur diesen
Wert weit überschreiten.
215)Aus diesem Grunde darf sich auf dem
Boden vor der Pedalgruppe kein Hindernis
befinden: eventuelle Fußmatten müssen
glatt liegen, damit sie den Pedalweg nicht
beeinträchtigen.
ZUR BEACHTUNG
62)Von der Verwendung eines
Hochdruckreinigers oder eines Zerstäubers
im Innenraum des Fahrzeugs wird
abgeraten: ohne bestimmte
Vorsichtsmaßnahmen können die
elektrischen oder elektronischen Bauteile
des Fahrzeugs beschädigt werden.
63)Keinen Alkohol, kein Benzin oder
daraus abgeleitete Produkte zum Reinigen
der Scheibe der Instrumententafel und des
Armaturenbretts verwenden.
191

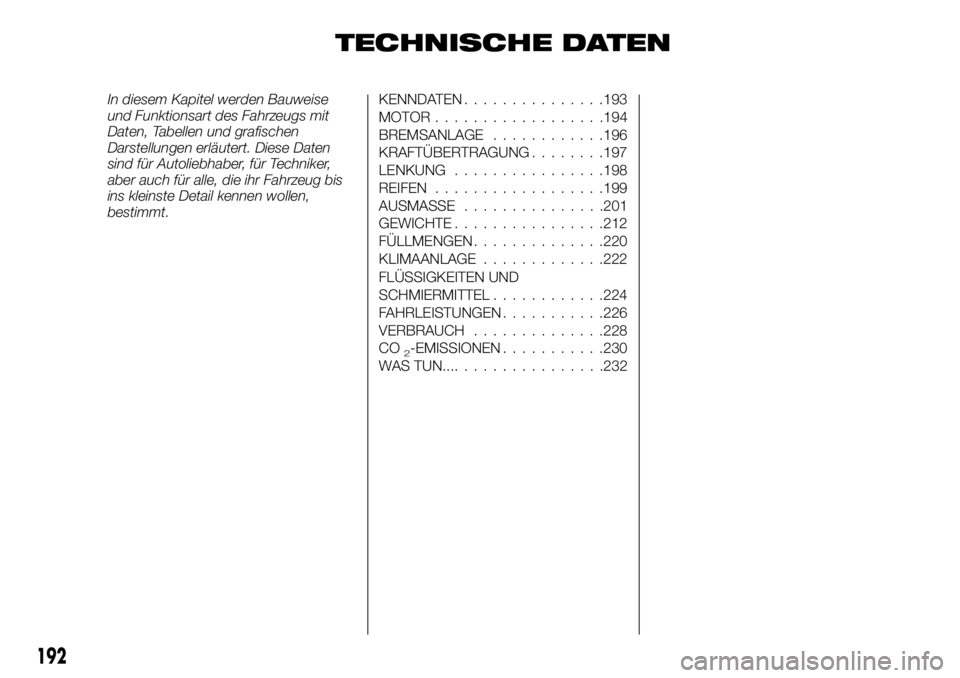

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise
und Funktionsart des Fahrzeugs mit
Daten, Tabellen und grafischen
Darstellungen erläutert. Diese Daten
sind für Autoliebhaber, für Techniker,
aber auch für alle, die ihr Fahrzeug bis
ins kleinste Detail kennen wollen,
bestimmt.KENNDATEN...............193
MOTOR..................194
BREMSANLAGE............196
KRAFTÜBERTRAGUNG........197
LENKUNG................198
REIFEN..................199
AUSMASSE...............201
GEWICHTE................212
FÜLLMENGEN..............220
KLIMAANLAGE.............222
FLÜSSIGKEITEN UND
SCHMIERMITTEL............224
FAHRLEISTUNGEN...........226
VERBRAUCH..............228
CO
2-EMISSIONEN...........230
WAS TUN...................232
192

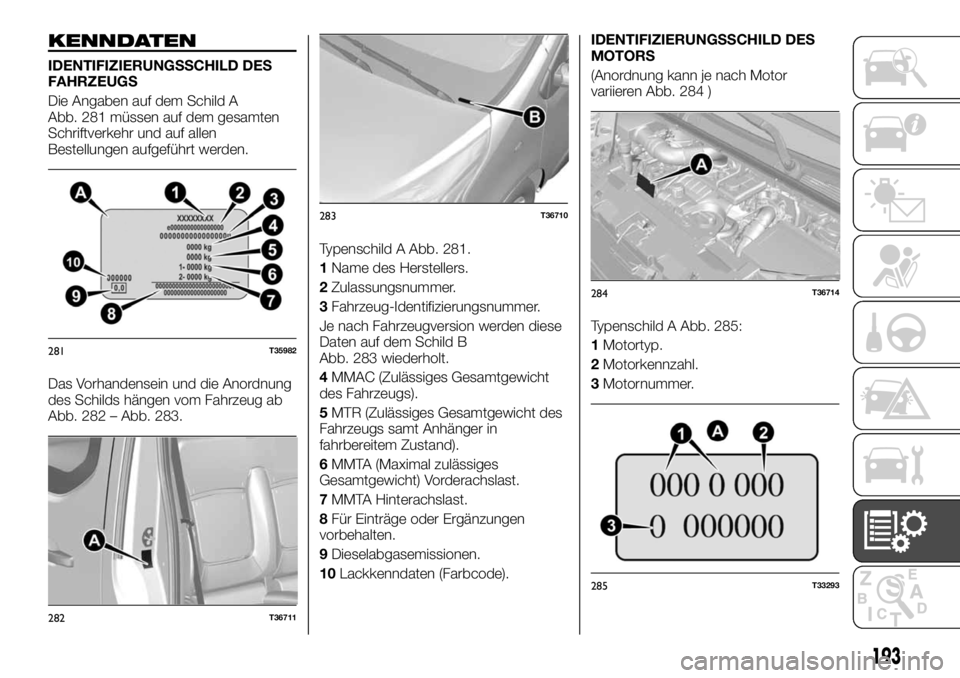

KENNDATEN
IDENTIFIZIERUNGSSCHILD DES
FAHRZEUGS
Die Angaben auf dem Schild A
Abb. 281 müssen auf dem gesamten
Schriftverkehr und auf allen
Bestellungen aufgeführt werden.
Das Vorhandensein und die Anordnung
des Schilds hängen vom Fahrzeug ab
Abb. 282 – Abb. 283.Typenschild A Abb. 281.
1Name des Herstellers.
2Zulassungsnummer.
3Fahrzeug-Identifizierungsnummer.
Je nach Fahrzeugversion werden diese
Daten auf dem Schild B
Abb. 283 wiederholt.
4MMAC (Zulässiges Gesamtgewicht
des Fahrzeugs).
5MTR (Zulässiges Gesamtgewicht des
Fahrzeugs samt Anhänger in
fahrbereitem Zustand).
6MMTA (Maximal zulässiges
Gesamtgewicht) Vorderachslast.
7MMTA Hinterachslast.
8Für Einträge oder Ergänzungen
vorbehalten.
9Dieselabgasemissionen.
10Lackkenndaten (Farbcode).IDENTIFIZIERUNGSSCHILD DES
MOTORS
(Anordnung kann je nach Motor
variieren Abb. 284 )
Typenschild A Abb. 285:
1Motortyp.
2Motorkennzahl.
3Motornummer.
281T35982
282T36711
283T36710
284T36714
285T33293
193

MOTOR
Multijet 115 Ecojet 120 Ecojet 140
UMWELTSCHUTZSTUFE Euro 5 Euro4/Euro5 Euro5
MOTOR
MotortypR9M
Motorhubraum (cm³) 1598
Typ der Einspritzung Common Rail Turbo Common Rail Twin Turbo Common Rail Twin Turbo
Kraftstoffsorte Diesel
Start&Stop-System – Serienmäßig Optionals
Zylinderanzahl4
Ventilzahl16
Bohrung mal Hub (U/min) 80 / 79,5
Partikelfilter Ja klicken Ja klicken
Maximalleistung des Motors 84 KW (115 PS) bei 3500 U/min 88 KW (120 PS) bei 3500 U/min 103 KW (140 PS) bei 3500 U/min
Maximales Drehmoment 300 Nm bei 1500 U/min 320 Nm bei 1550 U/min 340 Nm bei 1550 U/min
Fassungsvermögen des Tanks
(Liter)80
Kraftstoffsorte Das Etikett auf der Tankklappe führt die zugelassenen Kraftstoffsorten auf.
194
TECHNISCHE DATEN

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
UMWELTSCHUTZSTUFE Euro 6
MOTOR
MotortypR9M
Motorhubraum
(cm³) 1598
Typ der EinspritzungCommon Rail
TurboCommon Rail
TurboCommon Rail
TurboCommon Rail Twin
TurboCommon Rail Twin
Turbo
Kraftstoffsorte Diesel
Start&Stop-System – Serienmäßig – Serienmäßig Serienmäßig
Zylinderanzahl 4 in Reihe
Ventilzahl16
Bohrung mal Hub (U/min) 80 / 79,5
Partikelfilter SCR Katalysator und Adblue-Einspritzung mit Partikelfilter (DPF)
Verdichtungsverhältnis 15,45:1
Maximalleistung des Motors70 KW (95 PS) bei
3500 U/min70 KW (95 PS) bei
3500 U/min88 KW (120 PS)
bei 3500 U/min92 KW (125 PS)
bei 3500 U/min107 KW (145 PS)
bei 3500 U/min
Maximales Drehmoment260 Nm bei
1500 U/min260 Nm bei
1500 U/min300 Nm bei
1500 U/min320 Nm bei
1500 U/min340 Nm bei
1500 U/min
Fassungsvermögen des Tanks
(Liter)80
Kraftstoffsorte Das Etikett auf der Tankklappe führt die zugelassenen Kraftstoffsorten auf.
ZUR BEACHTUNG
216)Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berücksichtigung der technischen
Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit Brandgefahr verursachen.
195

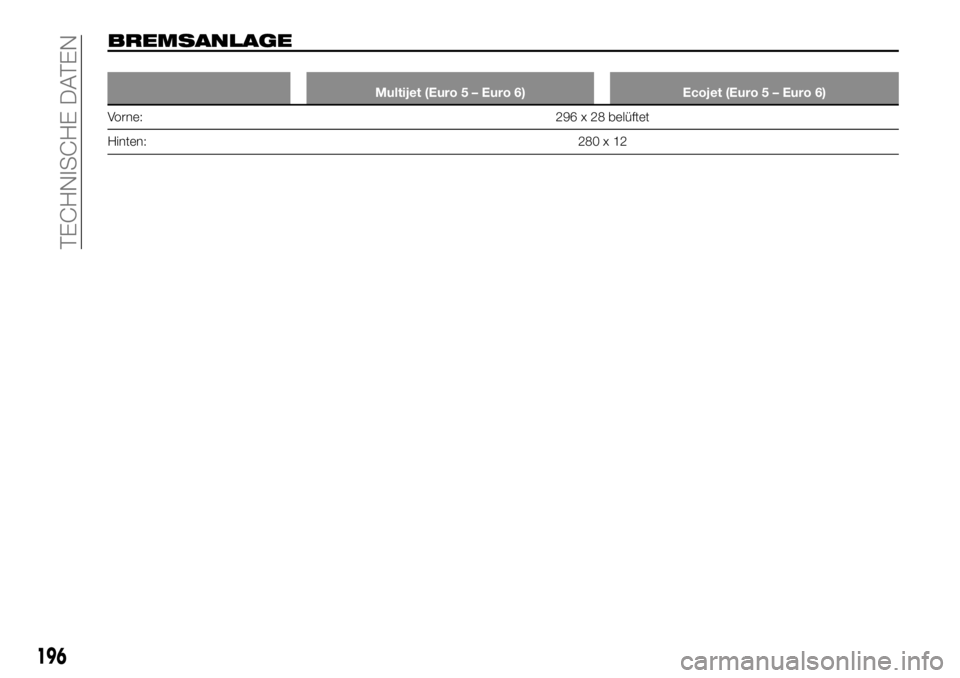

BREMSANLAGE
Multijet (Euro 5 – Euro 6) Ecojet (Euro 5 – Euro 6)
Vorne:296 x 28 belüftet
Hinten:280x12
196
TECHNISCHE DATEN

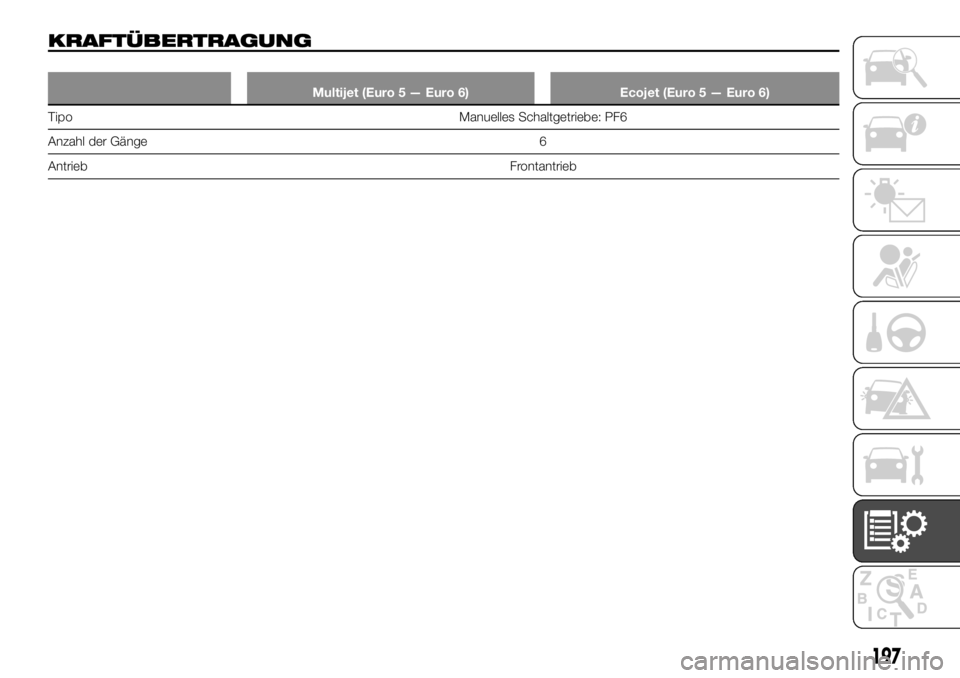

KRAFTÜBERTRAGUNG
Multijet (Euro 5 — Euro 6) Ecojet (Euro 5 — Euro 6)
Tipo Manuelles Schaltgetriebe: PF6
Anzahl der Gänge 6
AntriebFrontantrieb
197

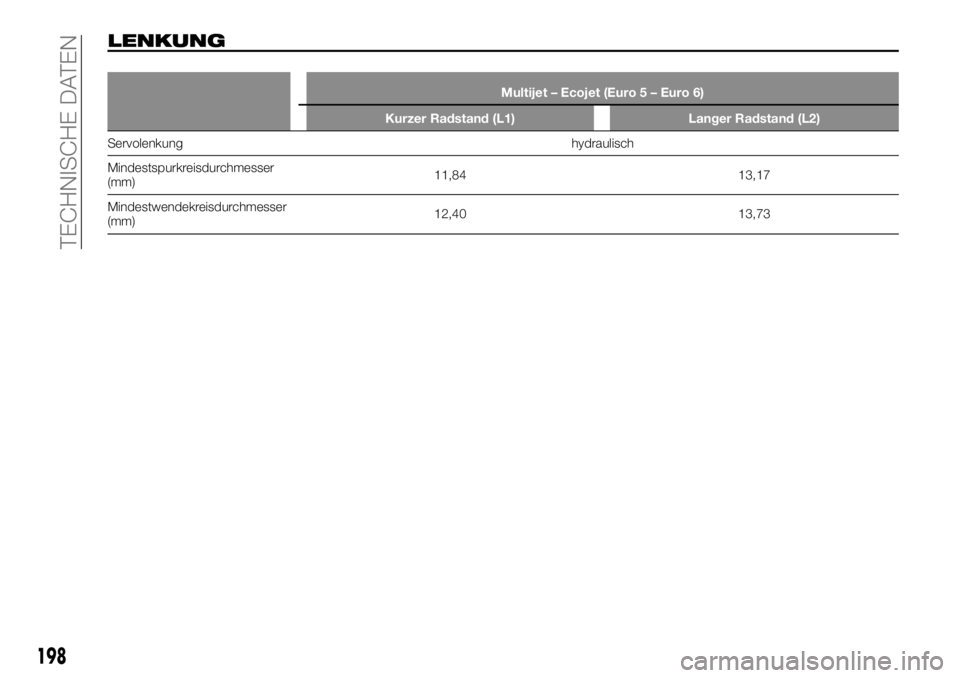

LENKUNG
Multijet – Ecojet (Euro 5 – Euro 6)
Kurzer Radstand (L1) Langer Radstand (L2)
Servolenkung hydraulisch
Mindestspurkreisdurchmesser
(mm)11,84 13,17
Mindestwendekreisdurchmesser
(mm)12,40 13,73
198
TECHNISCHE DATEN
