2018 FIAT TALENTO Betriebsanleitung (in German)

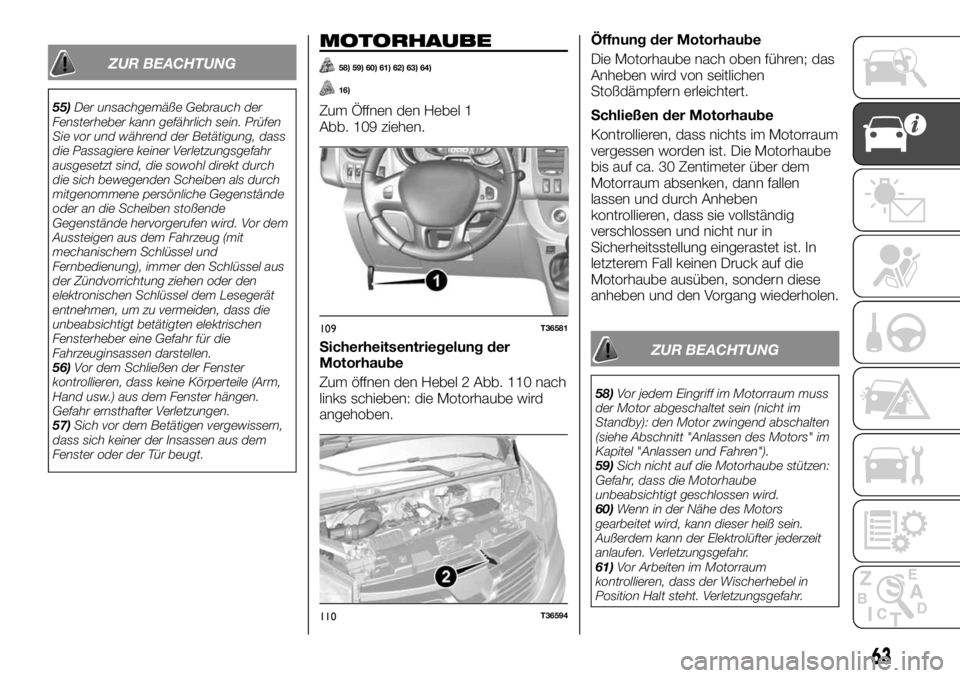

ZUR BEACHTUNG
55)Der unsachgemäße Gebrauch der
Fensterheber kann gefährlich sein. Prüfen
Sie vor und während der Betätigung, dass
die Passagiere keiner Verletzungsgefahr
ausgesetzt sind, die sowohl direkt durch
die sich bewegenden Scheiben als durch
mitgenommene persönliche Gegenstände
oder an die Scheiben stoßende
Gegenstände hervorgerufen wird. Vor dem
Aussteigen aus dem Fahrzeug (mit
mechanischem Schlüssel und
Fernbedienung), immer den Schlüssel aus
der Zündvorrichtung ziehen oder den
elektronischen Schlüssel dem Lesegerät
entnehmen, um zu vermeiden, dass die
unbeabsichtigt betätigten elektrischen
Fensterheber eine Gefahr für die
Fahrzeuginsassen darstellen.
56)Vor dem Schließen der Fenster
kontrollieren, dass keine Körperteile (Arm,
Hand usw.) aus dem Fenster hängen.
Gefahr ernsthafter Verletzungen.
57)Sich vor dem Betätigen vergewissern,
dass sich keiner der Insassen aus dem
Fenster oder der Tür beugt.
MOTORHAUBE
58) 59) 60) 61) 62) 63) 64)
16)
Zum Öffnen den Hebel 1
Abb. 109 ziehen.
Sicherheitsentriegelung der
Motorhaube
Zum öffnen den Hebel 2 Abb. 110 nach
links schieben: die Motorhaube wird
angehoben.Öffnung der Motorhaube
Die Motorhaube nach oben führen; das
Anheben wird von seitlichen
Stoßdämpfern erleichtert.
Schließen der Motorhaube
Kontrollieren, dass nichts im Motorraum
vergessen worden ist. Die Motorhaube
bis auf ca. 30 Zentimeter über dem
Motorraum absenken, dann fallen
lassen und durch Anheben
kontrollieren, dass sie vollständig
verschlossen und nicht nur in
Sicherheitsstellung eingerastet ist. In
letzterem Fall keinen Druck auf die
Motorhaube ausüben, sondern diese
anheben und den Vorgang wiederholen.
ZUR BEACHTUNG
58)Vor jedem Eingriff im Motorraum muss
der Motor abgeschaltet sein (nicht im
Standby): den Motor zwingend abschalten
(siehe Abschnitt "Anlassen des Motors" im
Kapitel "Anlassen und Fahren").
59)Sich nicht auf die Motorhaube stützen:
Gefahr, dass die Motorhaube
unbeabsichtigt geschlossen wird.
60)Wenn in der Nähe des Motors
gearbeitet wird, kann dieser heiß sein.
Außerdem kann der Elektrolüfter jederzeit
anlaufen. Verletzungsgefahr.
61)Vor Arbeiten im Motorraum
kontrollieren, dass der Wischerhebel in
Position Halt steht. Verletzungsgefahr.
109T36581
110T36594
63

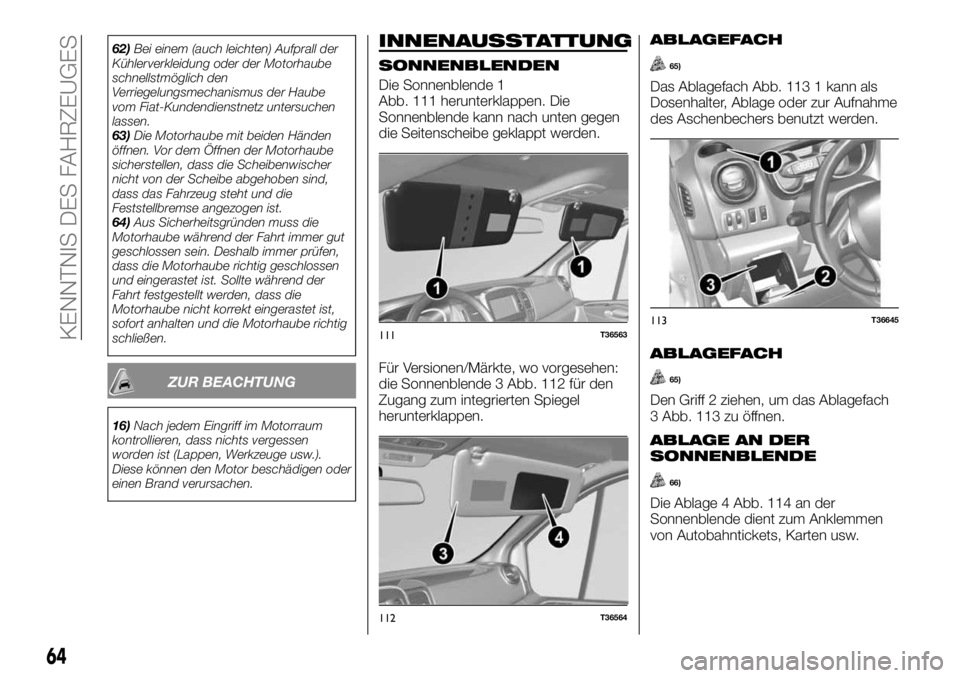

62)Bei einem (auch leichten) Aufprall der
Kühlerverkleidung oder der Motorhaube
schnellstmöglich den
Verriegelungsmechanismus der Haube
vom Fiat-Kundendienstnetz untersuchen
lassen.
63)Die Motorhaube mit beiden Händen
öffnen. Vor dem Öffnen der Motorhaube
sicherstellen, dass die Scheibenwischer
nicht von der Scheibe abgehoben sind,
dass das Fahrzeug steht und die
Feststellbremse angezogen ist.
64)Aus Sicherheitsgründen muss die
Motorhaube während der Fahrt immer gut
geschlossen sein. Deshalb immer prüfen,
dass die Motorhaube richtig geschlossen
und eingerastet ist. Sollte während der
Fahrt festgestellt werden, dass die
Motorhaube nicht korrekt eingerastet ist,
sofort anhalten und die Motorhaube richtig
schließen.
ZUR BEACHTUNG
16)Nach jedem Eingriff im Motorraum
kontrollieren, dass nichts vergessen
worden ist (Lappen, Werkzeuge usw.).
Diese können den Motor beschädigen oder
einen Brand verursachen.
INNENAUSSTATTUNG
SONNENBLENDEN
Die Sonnenblende 1
Abb. 111 herunterklappen. Die
Sonnenblende kann nach unten gegen
die Seitenscheibe geklappt werden.
Für Versionen/Märkte, wo vorgesehen:
die Sonnenblende 3 Abb. 112 für den
Zugang zum integrierten Spiegel
herunterklappen.
ABLAGEFACH
65)
Das Ablagefach Abb. 113 1 kann als
Dosenhalter, Ablage oder zur Aufnahme
des Aschenbechers benutzt werden.
ABLAGEFACH
65)
Den Griff 2 ziehen, um das Ablagefach
3 Abb. 113 zu öffnen.
ABLAGE AN DER
SONNENBLENDE
66)
Die Ablage 4 Abb. 114 an der
Sonnenblende dient zum Anklemmen
von Autobahntickets, Karten usw.
111T36563
112T36564
113T36645
64
KENNTNIS DES FAHRZEUGES

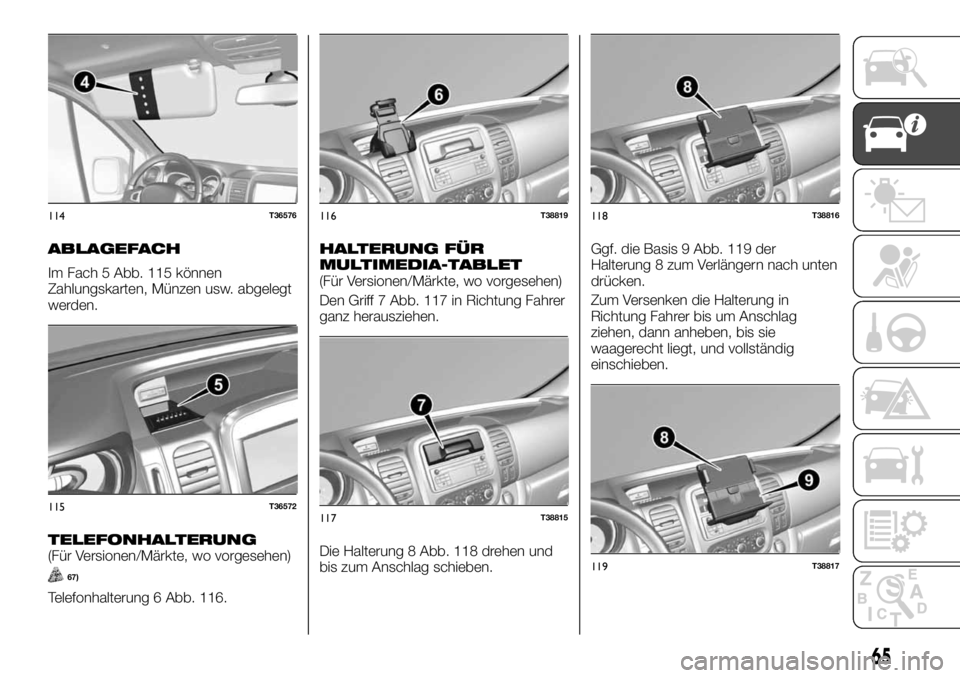

ABLAGEFACH
Im Fach 5 Abb. 115 können
Zahlungskarten, Münzen usw. abgelegt
werden.
TELEFONHALTERUNG(Für Versionen/Märkte, wo vorgesehen)
67)
Telefonhalterung 6 Abb. 116.
HALTERUNG FÜR
MULTIMEDIA-TABLET
(Für Versionen/Märkte, wo vorgesehen)
Den Griff 7 Abb. 117 in Richtung Fahrer
ganz herausziehen.
Die Halterung 8 Abb. 118 drehen und
bis zum Anschlag schieben.Ggf. die Basis 9 Abb. 119 der
Halterung 8 zum Verlängern nach unten
drücken.
Zum Versenken die Halterung in
Richtung Fahrer bis um Anschlag
ziehen, dann anheben, bis sie
waagerecht liegt, und vollständig
einschieben.
114T36576
115T36572
116T38819
117T38815
118T38816
119T38817
65

ABLAGEFACH AM
ARMATURENBRETT
66)
Ablagefach am Armaturenbrett 10 – 11
– 13 Abb. 120.
ABLAGEFACH
Das Ablagefach Abb. 120 12 kann als
Dosenhalter, Ablage oder zur Aufnahme
des Aschenbechers benutzt werden.
65)
ABLAGEFACH AM
ARMATURENBRETT
(Für Versionen/Märkte, wo vorgesehen)
Den Griff 14 ziehen, um das Ablagefach
15 Abb. 121 zu öffnen.
ABLAGEFACH AUF DER
BEIFAHRERSEITE
68)
Zum Öffnen den Griff
16 ziehen.Abb. 122
Je nach Fahrzeugausführung ist das
Ablagefach belüftet und klimatisiert
(kann eine 1,5-Literflasche aufnehmen).
ABLAGEFACH
Das Ablagefach 17 Abb. 123 kann als
Getränkehalter, Ablage oder zur
Aufnahme des Aschenbechers benutzt
werden.
ABLAGEFÄCHER IN DEN
VORDERTÜREN
Die Ablagefächer in den Vordertüren 18
Abb. 124 befinden sich auf der
jeweiligen Innenseite der Türen.
120T36646
121T38822
122T36654
123T36575
124T36570
66
KENNTNIS DES FAHRZEUGES

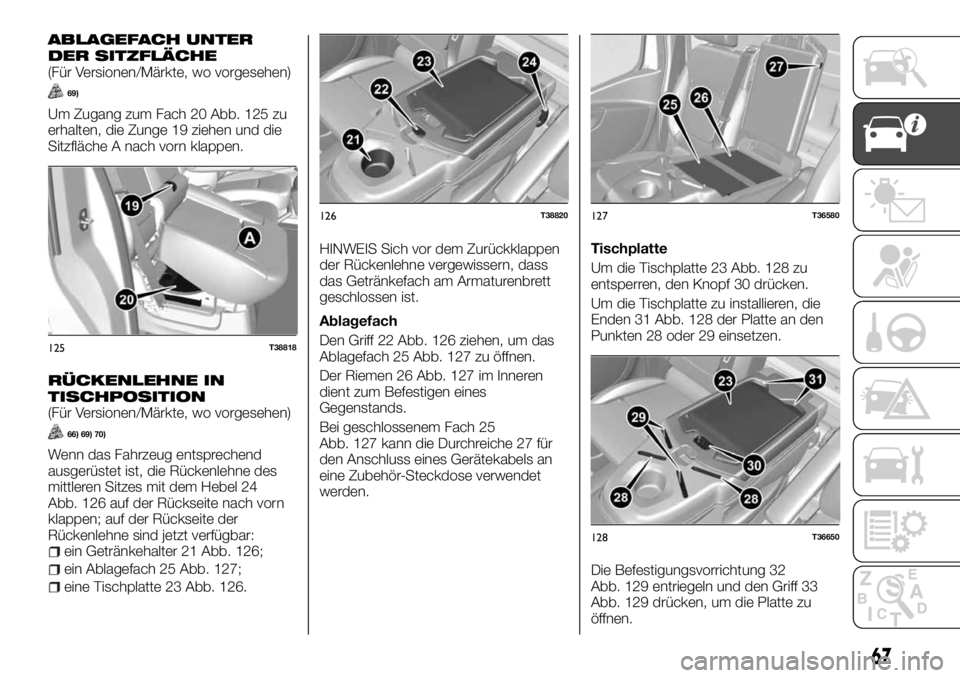

ABLAGEFACH UNTER
DER SITZFLÄCHE
(Für Versionen/Märkte, wo vorgesehen)
69)
Um Zugang zum Fach 20 Abb. 125 zu
erhalten, die Zunge 19 ziehen und die
Sitzfläche A nach vorn klappen.
RÜCKENLEHNE IN
TISCHPOSITION
(Für Versionen/Märkte, wo vorgesehen)
66) 69) 70)
Wenn das Fahrzeug entsprechend
ausgerüstet ist, die Rückenlehne des
mittleren Sitzes mit dem Hebel 24
Abb. 126 auf der Rückseite nach vorn
klappen; auf der Rückseite der
Rückenlehne sind jetzt verfügbar:
ein Getränkehalter 21 Abb. 126;
ein Ablagefach 25 Abb. 127;
eine Tischplatte 23 Abb. 126.HINWEIS Sich vor dem Zurückklappen
der Rückenlehne vergewissern, dass
das Getränkefach am Armaturenbrett
geschlossen ist.
Ablagefach
Den Griff 22 Abb. 126 ziehen, um das
Ablagefach 25 Abb. 127 zu öffnen.
Der Riemen 26 Abb. 127 im Inneren
dient zum Befestigen eines
Gegenstands.
Bei geschlossenem Fach 25
Abb. 127 kann die Durchreiche 27 für
den Anschluss eines Gerätekabels an
eine Zubehör-Steckdose verwendet
werden.Tischplatte
Um die Tischplatte 23 Abb. 128 zu
entsperren, den Knopf 30 drücken.
Um die Tischplatte zu installieren, die
Enden 31 Abb. 128 der Platte an den
Punkten 28 oder 29 einsetzen.
Die Befestigungsvorrichtung 32
Abb. 129 entriegeln und den Griff 33
Abb. 129 drücken, um die Platte zu
öffnen.
125T38818
126T38820127T36580
128T36650
67

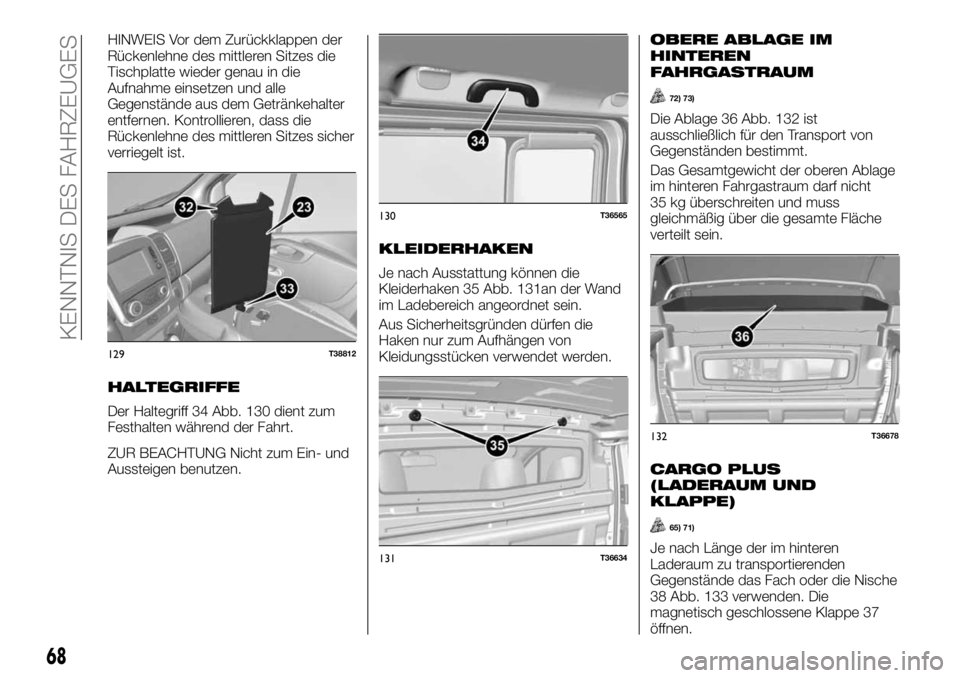

HINWEIS Vor dem Zurückklappen der
Rückenlehne des mittleren Sitzes die
Tischplatte wieder genau in die
Aufnahme einsetzen und alle
Gegenstände aus dem Getränkehalter
entfernen. Kontrollieren, dass die
Rückenlehne des mittleren Sitzes sicher
verriegelt ist.
HALTEGRIFFE
Der Haltegriff 34 Abb. 130 dient zum
Festhalten während der Fahrt.
ZUR BEACHTUNG Nicht zum Ein- und
Aussteigen benutzen.
KLEIDERHAKEN
Je nach Ausstattung können die
Kleiderhaken 35 Abb. 131an der Wand
im Ladebereich angeordnet sein.
Aus Sicherheitsgründen dürfen die
Haken nur zum Aufhängen von
Kleidungsstücken verwendet werden.
OBERE ABLAGE IM
HINTEREN
FAHRGASTRAUM
72) 73)
Die Ablage 36 Abb. 132 ist
ausschließlich für den Transport von
Gegenständen bestimmt.
Das Gesamtgewicht der oberen Ablage
im hinteren Fahrgastraum darf nicht
35 kg überschreiten und muss
gleichmäßig über die gesamte Fläche
verteilt sein.
CARGO PLUS
(LADERAUM UND
KLAPPE)
65) 71)
Je nach Länge der im hinteren
Laderaum zu transportierenden
Gegenstände das Fach oder die Nische
38 Abb. 133 verwenden. Die
magnetisch geschlossene Klappe 37
öffnen.
129T38812
130T36565
131T36634
132T36678
68
KENNTNIS DES FAHRZEUGES

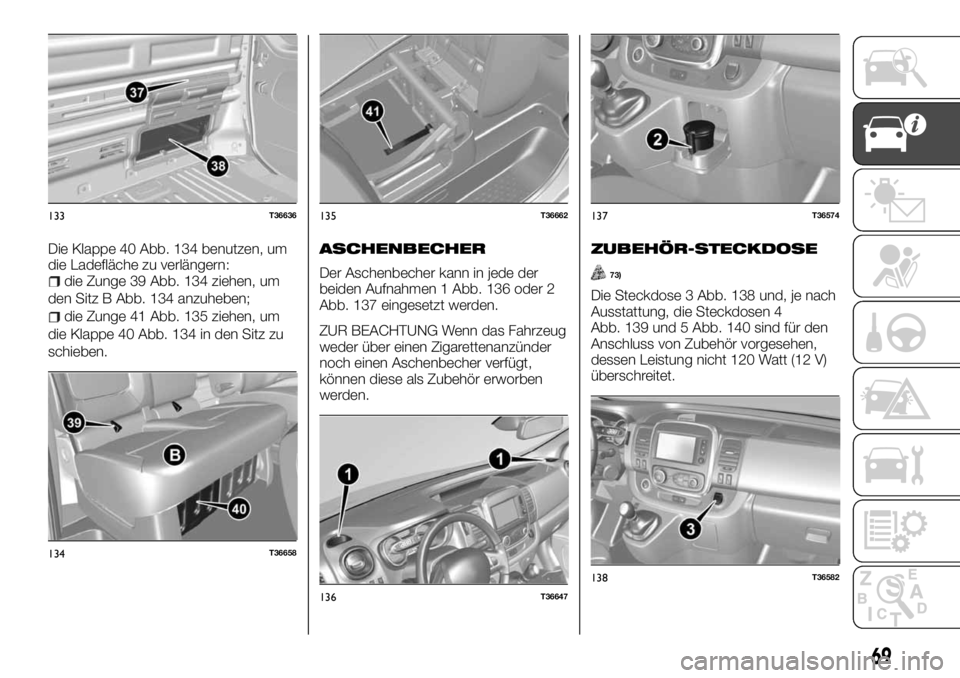

Die Klappe 40 Abb. 134 benutzen, um
die Ladefläche zu verlängern:
die Zunge 39 Abb. 134 ziehen, um
den Sitz B Abb. 134 anzuheben;
die Zunge 41 Abb. 135 ziehen, um
die Klappe 40 Abb. 134 in den Sitz zu
schieben.
ASCHENBECHER
Der Aschenbecher kann in jede der
beiden Aufnahmen 1 Abb. 136 oder 2
Abb. 137 eingesetzt werden.
ZUR BEACHTUNG Wenn das Fahrzeug
weder über einen Zigarettenanzünder
noch einen Aschenbecher verfügt,
können diese als Zubehör erworben
werden.
ZUBEHÖR-STECKDOSE
73)
Die Steckdose 3 Abb. 138 und, je nach
Ausstattung, die Steckdosen 4
Abb. 139 und 5 Abb. 140 sind für den
Anschluss von Zubehör vorgesehen,
dessen Leistung nicht 120 Watt (12 V)
überschreitet.
133T36636
134T36658
135T36662
136T36647
137T36574
138T36582
69

ZUR BEACHTUNG
65)Auf dem Boden (des Fahrerplatzes)
dürfen sich keine Gegenstände befinden:
bei einer Vollbremsung können sie unter
die Pedale rutschen und deren Gebrauch
verhindern.66)Kontrollieren, dass keine harten,
schweren oder spitzen Gegenstände aus
den "offenen" Ablagen herausragen, die die
Unversehrtheit der Insassen in Kurven oder
bei brüskem Bremsen gefährden können.
67)Für den Gebrauch von Telefon und
Multimedia-Tablets bitte die gültigen
Bestimmungen beachten.
68)Darauf achten, dass in Kurven, beim
Beschleunigen oder Bremsen die
Flüssigkeit im Becher in den
Getränkehaltern nicht verschüttet werden.
Verbrühungsgefahr bei warmer Flüssigkeit.
69)Den Sitz während der Fahrt immer
geschlossen lassen. Verletzungsgefahr bei
einer Vollbremsung oder einem Unfall;
Risiko, dass Gegenstände in den
Innenraum fallen.
70)Es ist strikt untersagt, den mittleren Sitz
mit geneigter Rückenlehne zu benutzen
71)Wenn die Klappe 40 Abb. 134 geöffnet
ist, ist es untersagt, den vorderen seitliche
Beifahrersitz zu benutzen. Gefahr
ernsthafter Verletzungen bei einer
Vollbremsung oder einer Kollision.
72)Keine schweren und/oder scharfen
Gegenstände laden, die herunterfallen
können. Verletzungsgefahr.
73)Nur Zubehör mit einer maximalen
Leistung von 120 Watt (12 V) anschließen.
Falls mehrere Zubehörsteckdosen
gleichzeitig benutzt werden, darf die
Gesamtleistung des angeschlossenen
Zubehörs nicht 180 Watt überschreiten.
Brandgefahr.
AUTORADIO
Vorrichtung für das Autoradio
Die Abdeckung aushaken, die das
Radiofach 1 Abb. 141 verdeckt.
Dahinter befinden sich die Anschlüsse
für Antenne, Stromversorgung sowie für
die Lautsprecherkabel.
Lautsprecher
Um Zugang zu den Lautsprecherkabeln
zu erhalten, die Schutzgitter 2
Abb. 142 drehen.
HINWEIS Für die Funktionsweise dieser
Ausstattung empfiehlt sich das Lesen
der entsprechenden Beilage, die mit
den anderen Borddokumenten
mitgeliefert wurde.
139T36583
140T36719
141TIMAGE-2
70
KENNTNIS DES FAHRZEUGES
