2018 FIAT FULLBACK pneu

INSTALLATION D'ACCESSOIRES
Avant d'installer un accessoire, veuillez consulter votre concessionnaire Fiat agréé.
ATTENTION Votre véhicule est équipé d'un connecteur de diagnostic pour vérifier et entretenir le système de contrôle
électronique. Ne connectez aucun dispositif autre qu'un outil de diagnostic pour les inspections et l'entretien sur ce connecteur.
Sinon, la batterie pourrait se décharger, les dispositifs électroniques du véhicule pourraient mal fonctionner ou d'autres
problèmes inattendus pourraient se produire. De plus, des dysfonctionnements causés par la connexion d'un dispositif autre
qu'un outil de diagnostic pourrait ne pas être couverts par la garantie.
L'installation d'accessoires, de pièces en option, etc. ne doit être effectuée que dans les limites prescrites par la législation de
votre pays et conformément aux directives et avertissements contenus dans les documents accompagnant ce véhicule. Seuls
les accessoires approuvés par FCA Italy S.p.A. doivent être montés sur votre véhicule.
Une mauvaise installation de pièces électriques pourrait entraîner un incendie, veuillez consulter la section de modification/
altération des systèmes électrique ou de carburant dans le manuel du propriétaire.
L'utilisation d'un téléphone portable ou d'un autoradio dans le véhicule sans antenne externe peut provoquer des interférences
avec le système électrique, ce qui pourrait entraîner un fonctionnement dangereux du véhicule.
Les pneumatiques et les roues qui ne répondent pas aux spécifications ne doivent pas être utilisés. Voir la section
« Spécifications » pour des informations concernant les tailles de roues et de pneus.
N'oubliez pas de lire les manuels des accessoires avant l'installation d'accessoires, de pièces ou d'autres modifications sur
votre véhicule !
POINTS IMPORTANTS !
En raison du grand nombre d'accessoires et de pièces de rechange de différents fabricants disponibles sur le marché, il n'est
pas possible, non seulement pour FCA Italy S.p.A. mais aussi pour un concessionnaire Fiat agréé, de vérifier si le montage ou
l'installation de telles pièces affecte la sécurité générale de votre véhicule.
Même quand de telles pièces sont officiellement autorisées, par exemple par un « permis général d'opérateurs » (une
acceptation pour la pièce) ou par l'exécution de la pièce d'une manière de fabrication officiellement approuvée, ou lorsqu'un
seul permis d'opération suit le montage ou l'installation de telles pièces, on ne peut pas en déduire que la sécurité de conduite
de vos véhicules n'a pas été affectée.
Tenez également compte du fait qu'il n'existe pas de responsabilité de la part de l'évaluateur ou de l'officiel. La sécurité
maximale ne peut être assurée qu'avec des pièces recommandées, vendues et montées ou installées par un concessionnaire
Fiat agréé (remplacement avec des pièces détachées originales FCA Italy S.p.A). Il en va de même avec les modifications des
véhicules par rapport aux spécifications de production. Pour des raisons de sécurité, n'essayez aucune modification autre que
celles qui suivent les recommandations d'un concessionnaire Fiat agréé.
6

INDEX GRAPHIQUE
PHARESTypes d'ampoules............. 261Feux de jour.................... 48Feux de croisement............. 48Phares.......................... 48Remplacement des ampoules . . 261
ROUESPneus et roues................ 321Pression des pneus............ 321Remplacement d’une roue..... 240
RÉTROVISEURS EXTÉRIEURSRéglage........................ 44
PORTESOuverture/fermeture centralisées . 30
ESSUIE-GLACESFonctionnement................. 56Remplacement des balais...... 290
MOTEURContrôle des niveaux........... 279Caractéristiques du moteur.... 306
1
9

COMMUTATEUR DE
RÉGLAGE DES PHARES
(si fournie)
62)
L'angle du faisceau des phares varie en
fonction de la charge transportée. Vous
pouvez utiliser le commutateur de
réglage des phares pour régler la
distance d'éclairage des phares
(lorsque les feux de croisement sont
allumés) de manière à ne pas aveugler
les conducteurs qui arrivent en sens
inverse. Réglez le commutateur (en
vous référant au tableau suivant) sur la
position correcte, en fonction du
nombre d'occupants et de la charge du
véhicule.
REMARQUE Pour régler la position du
faisceau, commencez par placer la
commande en position 0 (la position de
faisceau la plus haute).État du véhicule — Cabine simple
Position du commutateur 0 —
Conducteur uniquement.
Position du commutateur 2 —
Conducteur et aire à bagages
totalement chargée.
État du véhicule — Cabine
approfondie et cabine double
Position du commutateur 0 —
Conducteur uniquement.
Position du commutateur 3 —
Conducteur et aire à bagages
totalement chargée (sauf sur les
véhicules à phares à décharge à haute
intensité et pneus 16").
Position du commutateur 4 —
Conducteur et aire à bagages
totalement chargée (véhicules à phares
à décharge à haute intensité et pneus
16").
LEVIER DES
CLIGNOTANTS
Les clignotants clignotent à
l'actionnement du levier (commutateur
d'allumage ou mode de fonctionnement
sur ON). Le témoin des clignotants
clignote en même temps.A — Clignotants : pour tourner
normalement, utilisez la position (A). Le
levier revient automatiquement en
position lorsque le virage est terminé.
B — Signaux de changement de voie :
lorsque vous placez lentement le levier
en position (B) pour changer de voie,
les clignotants et le témoin du tableau
de bord ne font que clignoter pendant
l'actionnement du levier. De même,
lorsque vous placez lentement le levier
en position (B) et que vous le relâchez,
les clignotants et le témoin du tableau
de bord se mettent à clignoter trois fois.
REMARQUE Si le témoin clignote
anormalement vite, l'ampoule du
clignotant est peut-être grillée. Nous
vous conseillons de faire vérifier votre
véhicule.
79AHA105525
80AA0061205
51

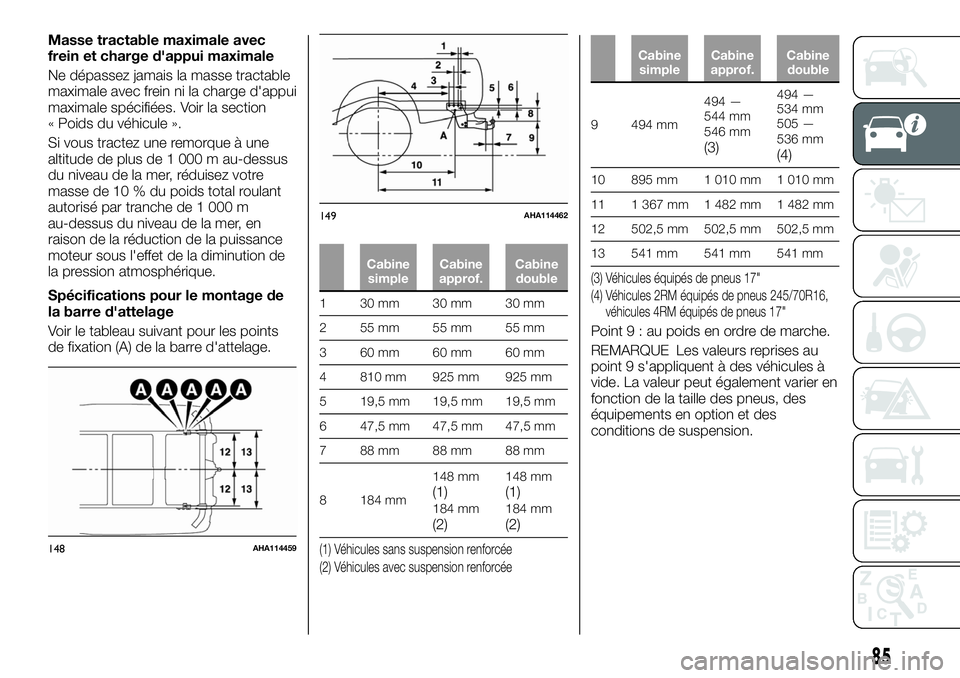

Masse tractable maximale avec
frein et charge d'appui maximale
Ne dépassez jamais la masse tractable
maximale avec frein ni la charge d'appui
maximale spécifiées. Voir la section
« Poids du véhicule ».
Si vous tractez une remorque à une
altitude de plus de 1 000 m au-dessus
du niveau de la mer, réduisez votre
masse de 10 % du poids total roulant
autorisé par tranche de 1 000 m
au-dessus du niveau de la mer, en
raison de la réduction de la puissance
moteur sous l'effet de la diminution de
la pression atmosphérique.
Spécifications pour le montage de
la barre d'attelage
Voir le tableau suivant pour les points
de fixation (A) de la barre d'attelage.
Cabine
simpleCabine
approf.Cabine
double
1 30mm 30mm 30mm
2 55mm 55mm 55mm
3 60mm 60mm 60mm
4 810 mm 925 mm 925 mm
5 19,5 mm 19,5 mm 19,5 mm
6 47,5 mm 47,5 mm 47,5 mm
7 88mm 88mm 88mm
8 184 mm148 mm
(1)184 mm(2)
148 mm(1)184 mm(2)
(1) Véhicules sans suspension renforcée
(2) Véhicules avec suspension renforcée
Cabine
simpleCabine
approf.Cabine
double
9 494 mm494 —
544 mm
546 mm
(3)
494 —
534 mm
505 —
536 mm
(4)
10 895 mm 1 010 mm 1 010 mm
11 1 367 mm 1 482 mm 1 482 mm
12 502,5 mm 502,5 mm 502,5 mm
13 541 mm 541 mm 541 mm
(3) Véhicules équipés de pneus 17"
(4) Véhicules 2RM équipés de pneus 245/70R16,
véhicules 4RM équipés de pneus 17"
Point9:aupoids en ordre de marche.
REMARQUE Les valeurs reprises au
point 9 s'appliquent à des véhicules à
vide. La valeur peut également varier en
fonction de la taille des pneus, des
équipements en option et des
conditions de suspension.
148AHA114459
149AHA114462
85

Astuces
Avant de tracter une lourde
remorque, faites faire l'entretien de
votre véhicule, en faisant
particulièrement attention à l'état du
moteur, des freins, de la direction et des
pneus. Réglez la pression de gonflage
des pneus conformément aux
spécifications pour le tractage de
remorques (voir la section « Pression de
gonflage des pneus »). Vérifiez les
pneus, les câbles et les freins (le cas
échéant) de la remorque.
Laissez suffisamment d'espace entre
l'avant de votre véhicule et le véhicule
qui vous précède. Si la remorque
commence à osciller ou s'il devient
difficile à maîtriser, ralentissez lentement
ou serrez les freins de remorque
indépendants (le cas échéant), PAS les
freins du véhicule. Arrêtez le véhicule et
la remorque dans un endroit sûr. Cette
oscillation peut notamment être due à
un mauvais équilibrage de la remorque.
Ce problème se représentera tant qu'il
n'a pas été résolu. Répartissez la
charge dans votre remorque et
réévaluez la situation.
Veillez à ne pas dépasser la vitesse
maximale de 100 km/h avec remorque.
Il est également recommandé que
vous respectiez les normes locales si
celles-ci limitent la vitesse maximale
avec une remorque à moins de
100 km/h.
Pour éviter le patinage de
l'embrayage (véhicule à boîte manuelle
uniquement), ne faites pas tourner le
moteur à un régime supérieur à celui
nécessaire pour démarrer.
Pour éviter les chocs dus au frein par
inertie, commencez par appuyer
légèrement sur la pédale d'embrayage,
puis appuyez plus fort.
Pour profiter au maximum du frein
sur moteur, rétrogradez avant
d'emprunter une descente.
La carrosserie, les freins,
l'embrayage et le châssis subiront des
contraintes supplémentaires avec une
remorque attelée.
L'augmentation du poids, de la
résistance au roulement et à l'air
entraînera une augmentation de la
consommation de carburant.
Précautions supplémentaires pour
les véhicules équipés d'une boîte
automatique
Un rapport inférieur est recommandé
dans les mode sport dans les côtes ou
à vitesse réduite, en faisant attention de
maintenir le régime moteur en dessous
de la zone rouge.
ATTENTION
89)Risque d'accident ! Un barre d'attelage
devrait être fixée conformément aux
directives du concessionnaire Fiat.
86
PRISE EN MAIN DE VOTRE VÉHICULE

Fonction de contrôle actif de la
traction
Sur surfaces glissantes, la fonction de
contrôle actif de la traction empêche le
patinage excessif des roues, de
manière à faciliter la mise en marche du
véhicule après un arrêt. Elle assure
également une force de conduite et des
performances de braquage suffisantes
quand le véhicule braque lorsque vous
appuyez sur la pédale d'accélérateur.
223)
ATTENTION
207)Le système antiblocage des roues
n'est pas conçu pour exercer une force de
freinage supérieure à sa capacité. Veillez à
maintenir une distance de sécurité
suffisante entre vous et les véhicules qui
vous précèdent, sans vous fier
aveuglément au système antiblocage des
roues.
208)L'ABS ne peut pas empêcher les
accidents. Il vous appartient de prendre
toutes les mesures de sécurité nécessaires
et de rouler prudemment.
209)Pour éviter tout dysfonctionnement
de l'ABS, veillez à ce que les 4 roues et
pneus montés soient tous de la même taille
et du même type.
210)N'installez pas un différentiel à
glissement limité (LSD) de deuxième monte
sur votre véhicule. L'ABS pourrait ne pas
fonctionner correctement.211)L'ABS exploite au maximum
l'adhérence, mais ne peut pas l'améliorer.
C'est pourquoi il convient d'être très
vigilant lorsque vous roulez sur surfaces
glissantes et de ne prendre aucun risque
inutile.
212)Lorsque l'ABS intervient et que vous
constatez la pulsation de la pédale de frein,
maintenez la pédale enfoncée, et ne
paniquez pas. Ce système vous aidera à
vous arrêter sur la distance la plus courte
possible, en fonction des conditions
routières.
213)Si l'ABS intervient, cela signifie que
vous avez atteint la limite d'adhérence
entre les pneus et le revêtement routier :
ralentissez pour avoir la certitude de rouler
en fonction de l'adhérence disponible.
214)L'ABS ne peut pas renverser les lois
naturelles de la physique, et ne peut
augmenter l'adhérence disponible en
fonction de l'état de la route.
215)L'ABS ne peut pas empêcher les
accidents, y compris ceux dus à une
vitesse excessive dans les virages, à une
conduite sur surfaces peu adhérentes ou à
un aquaplanage.
216)Ne testez jamais la capacité de l'ABS
de manière irresponsable et dangereuse,
vous risqueriez de compromettre votre
sécurité personnelle et celle d'autres
personnes.217)Le système ESC ne peut en aucun
cas remplacer la vigilance du conducteur.
Même le système ESC ne peut pas
empêcher les lois naturelles de la physique
d'agir sur le véhicule. Comme tout autre
système, ce système a ses limites et ne
peut pas vous aider à maintenir la traction
et le contrôle du véhicule dans toutes les
situations. Une conduite imprudente peut
donner lieu à des accidents. Il appartient
au conducteur de rouler prudemment. Ce
qui signifie prendre en compte la
circulation, l'état de la route et les
conditions environnementales.
218)Le système ESC ne peut pas
empêcher les accidents, y compris ceux
dus à une vitesse excessive dans les
virages, à une conduite sur surfaces peu
adhérentes ou à un aquaplanage.
219)Veillez à ce que les 4 roues et pneus
montés soient tous de la même taille et du
même type. À défaut de quoi, le système
ESC pourrait ne pas fonctionner
correctement.
220)N'installez pas un différentiel à
glissement limité (LSD) de deuxième monte
sur votre véhicule. Le système de contrôle
électronique de stabilité risquerait de ne
plus fonctionner correctement.
221)Par mesure de sécurité, n'actionnez le
commutateur ESC OFF que lorsque le
véhicule est à l'arrêt.
222)Veillez à maintenir la fonction de
contrôle électronique de la stabilité pour
conduire dans des circonstances
normales.
223)Pour rouler sur route enneigée ou
verglacée, veillez à monter des pneus hiver
et à rouler à vitesses modérées.
153

CONDUITE
ÉCONOMIQUE
Pour une conduite plus économique,
certains impératifs sont à respecter. La
condition sine qua non pour une faible
consommation de carburant est un
moteur correctement réglé. Afin de
prolonger la durée de vie de votre
véhicule et d'optimiser son utilisation,
nous vous recommandons de le faire
contrôler à intervalles réguliers,
conformément aux exigences
d'entretien applicables.
La consommation de carburant, le
niveau de bruit et la production de gaz
d'échappement varient sensiblement en
fonction des habitudes de conduite de
chacun et des conditions d'utilisation
spécifiques du véhicule. Afin de limiter
les émissions polluantes et de réduire
au minimum l'usure des freins, des
pneus et du moteur, respectez les
points suivants.
Accélération et décélération
Adaptez votre conduite aux conditions
de circulations et évitez les départs,
accélérations et freinages brusques, car
ils augmentent la consommation de
carburant.Passage des vitesses
Utilisez judicieusement les rapports
adaptés. Préférez rouler en sous régime
plutôt qu’en surrégime.
Pour une conduite plus économique
lors de l'utilisation d'un véhicule à
quatre roues motrices sur une route
normale ou une autoroute, réglez le
levier de boite de transfert ou le
sélecteur de mode de conduite sur
«2H».
Conduite en ville
Les démarrages et les arrêts fréquents
augmentent la consommation moyenne
de carburant. Dans la mesure du
possible, empruntez des routes à
circulation fluide. Lors de la conduite
sur des routes encombrées, évitez de
sélectionner des rapports de vitesse
bas à haut régime.
Régime de ralenti
Le véhicule consomme du carburant
même au ralenti. Dans la mesure du
possible, évitez de laisser tourner le
moteur au ralenti pendant une période
prolongée.
Vitesse
Plus la vitesse du véhicule est
importante, plus la consommation de
carburant augmente. Évitez de rouler en
surrégime. Un léger relâchement de la
pédale d'accélérateur peut faire la
différence.Pression de gonflage des pneus
Vérifiez la pression de gonflage des
pneus à intervalles réguliers. Le
sous-gonflage augmente la résistance
au roulement et la consommation de
carburant. Des pneus sous-gonflés
peuvent en outre avoir une incidence
négative sur l'usure des pneus et la
stabilité du véhicule.
Cargaisons
Ne surchargez pas inutilement votre
compartiment à bagages. Le surplus de
poids augmente sensiblement la
consommation de carburant,
notamment lors de la conduite en ville
avec des démarrages et des arrêts
fréquents. Évitez de rouler avec des
bagages inutiles ou une galerie etc. sur
le toit ; la résistance à l'air accrue
augmente la consommation de
carburant.
Démarrage à froid
La consommation de votre véhicule au
démarrage (lorsque le moteur est froid)
est plus importante. Ne laissez pas non
plus tourner votre moteur à chaud, en
cas d'arrêt prolongé. Commencez à
conduire immédiatement après le
démarrage du moteur.
Climatisation
L'utilisation de la climatisation
augmente la consommation de
carburant.
158
DÉMARRAGE ET CONDUITE

134)N'utilisez pas la gamme « 4H » ou
« 4L » pour circuler sur des routes sèches
et pavées ou une autoroute. Vous
risqueriez de provoquer une usure
excessive des pneus, une augmentation de
la consommation de carburant et la
génération de bruits éventuels. Cela peut
également entrainer une augmentation de
la température de l'huile du différentiel, ce
qui peut endommager le système de
traction. Qui plus est, la transmission est
soumise à des contraintes excessives
pouvant entrainer des fuites d'huile, le
grippage des pièces et autres problèmes
majeurs. Sur les routes sèches et pavées et
les autoroutes, roulez exclusivement en
mode«2H».
135)N'utilisez pas le sélecteur de mode de
conduite si les roues arrière du véhicule
patinent sur de la neige ou de la glace.
136)Si un problème est détecté au niveau
du système de transfert, un dispositif de
sécurité est activé. Le témoin 2RM/4RM
clignote (deux fois par seconde) et les
vitesses ne passent plus. Garez le véhicule
dans un endroit sûr et coupez le moteur
pour quelques instants. Remettez le moteur
en marche. Le témoin devrait reprendre un
fonctionnement normal. S'il ne cesse pas
de clignoter, faites contrôler votre véhicule
par un concessionnaire Fiat au plus vite.TRANSMISSION
SUPER SELECT 4WD
II
(si le véhicule en est équipé)
Le sélecteur de mode de conduite (A)
permet de passer au mode de traction
arrière ou traction intégrale. Réglez le
sélecteur de mode de conduite sur une
position conformément aux conditions
de circulation et à l'état de la chaussée.
Le témoin 2RM/4RM et le témoin de
gamme courte indiquent le mode de
réglage sélectionné. Reportez-vous à la
section « Témoin 2RM/4RM et témoin
de gamme courte ».Position du sélecteur de mode de
conduite et témoin 2RM/4RMPosition du
sélecteurTémoin
2HRoue
motrice
arrière
Conduite
sur route
sèche et
pavée
4HTraction
intégrale
permanente
La
position
de base
pour
Super
Select
4RM II.
Conduite
sur route
sèche et
pavée ou
chaussée
glissante
4HLcTraction
intégrale
avec
blocage
de
différentiel
central
enclenché
Conduite
sur routes
accidentées,
enneigées,
ensablées
ou
verglacées
274AHA103635
185
Condit. de
conduite
