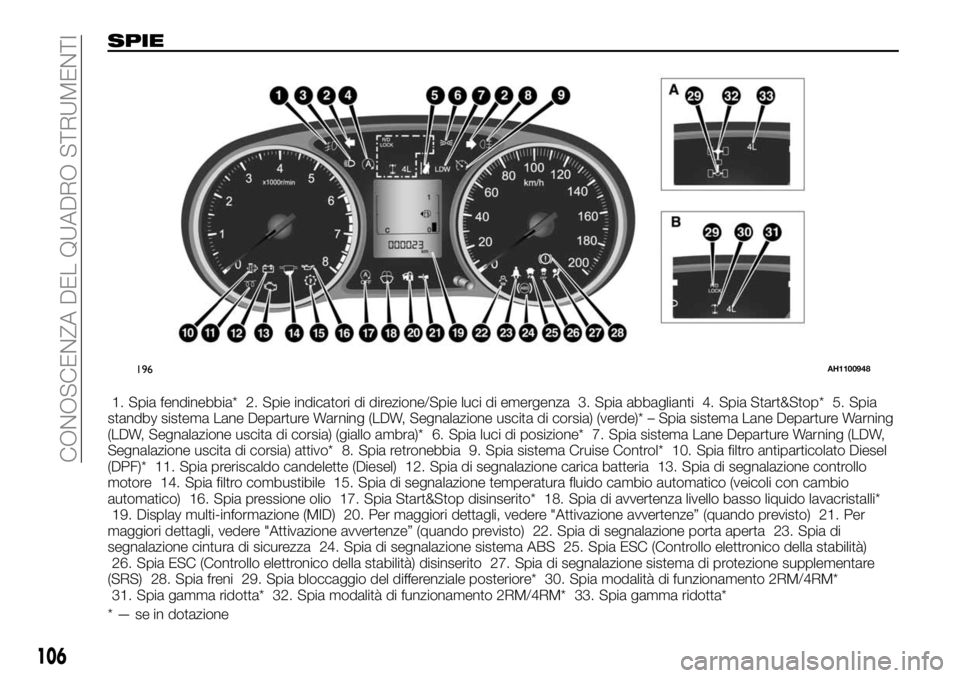

SPIE
1. Spia fendinebbia* 2. Spie indicatori di direzione/Spie luci di emergenza 3. Spia abbaglianti 4. Spia Start&Stop* 5. Spia
standby sistema Lane Departure Warning (LDW, Segnalazione uscita di corsia) (verde)* – Spia sistema Lane Departure Warning
(LDW, Segnalazione uscita di corsia) (giallo ambra)* 6. Spia luci di posizione* 7. Spia sistema Lane Departure Warning (LDW,
Segnalazione uscita di corsia) attivo* 8. Spia retronebbia 9. Spia sistema Cruise Control* 10. Spia filtro antiparticolato Diesel
(DPF)* 11. Spia preriscaldo candelette (Diesel) 12. Spia di segnalazione carica batteria 13. Spia di segnalazione controllo
motore 14. Spia filtro combustibile 15. Spia di segnalazione temperatura fluido cambio automatico (veicoli con cambio
automatico) 16. Spia pressione olio 17. Spia Start&Stop disinserito* 18. Spia di avvertenza livello basso liquido lavacristalli*
19. Display multi-informazione (MID) 20. Per maggiori dettagli, vedere "Attivazione avvertenze” (quando previsto) 21. Per
maggiori dettagli, vedere "Attivazione avvertenze” (quando previsto) 22. Spia di segnalazione porta aperta 23. Spia di
segnalazione cintura di sicurezza 24. Spia di segnalazione sistema ABS 25. Spia ESC (Controllo elettronico della stabilità)
26. Spia ESC (Controllo elettronico della stabilità) disinserito 27. Spia di segnalazione sistema di protezione supplementare
(SRS) 28. Spia freni 29. Spia bloccaggio del differenziale posteriore* 30. Spia modalità di funzionamento 2RM/4RM*
31. Spia gamma ridotta* 32. Spia modalità di funzionamento 2RM/4RM* 33. Spia gamma ridotta*
* — se in dotazione
196AH1100948
106
CONOSCENZA DEL QUADRO STRUMENTI

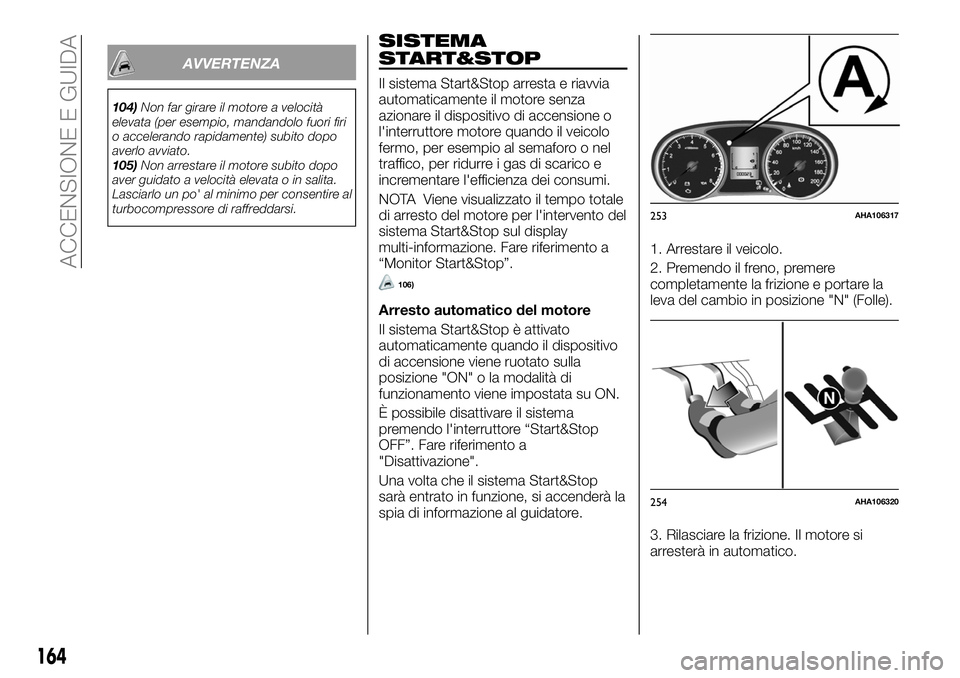

AVVERTENZA
104)Non far girare il motore a velocità
elevata (per esempio, mandandolo fuori firi
o accelerando rapidamente) subito dopo
averlo avviato.
105)Non arrestare il motore subito dopo
aver guidato a velocità elevata o in salita.
Lasciarlo un po' al minimo per consentire al
turbocompressore di raffreddarsi.
SISTEMA
START&STOP
Il sistema Start&Stop arresta e riavvia
automaticamente il motore senza
azionare il dispositivo di accensione o
l'interruttore motore quando il veicolo
fermo, per esempio al semaforo o nel
traffico, per ridurre i gas di scarico e
incrementare l'efficienza dei consumi.
NOTA Viene visualizzato il tempo totale
di arresto del motore per l'intervento del
sistema Start&Stop sul display
multi-informazione. Fare riferimento a
“Monitor Start&Stop”.
106)
Arresto automatico del motore
Il sistema Start&Stop è attivato
automaticamente quando il dispositivo
di accensione viene ruotato sulla
posizione "ON" o la modalità di
funzionamento viene impostata su ON.
È possibile disattivare il sistema
premendo l'interruttore “Start&Stop
OFF”. Fare riferimento a
"Disattivazione".
Una volta che il sistema Start&Stop
sarà entrato in funzione, si accenderà la
spia di informazione al guidatore.1. Arrestare il veicolo.
2. Premendo il freno, premere
completamente la frizione e portare la
leva del cambio in posizione "N" (Folle).
3. Rilasciare la frizione. Il motore si
arresterà in automatico.
253AHA106317
254AHA106320
164
ACCENSIONE E GUIDA

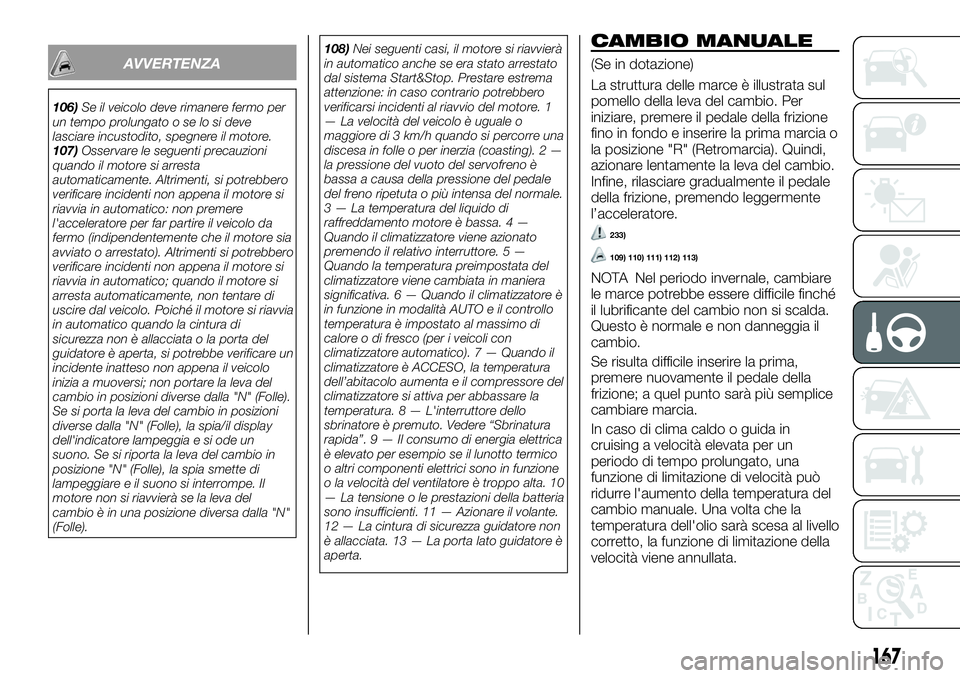

AVVERTENZA
106)Se il veicolo deve rimanere fermo per
un tempo prolungato o se lo si deve
lasciare incustodito, spegnere il motore.
107)Osservare le seguenti precauzioni
quando il motore si arresta
automaticamente. Altrimenti, si potrebbero
verificare incidenti non appena il motore si
riavvia in automatico: non premere
l'acceleratore per far partire il veicolo da
fermo (indipendentemente che il motore sia
avviato o arrestato). Altrimenti si potrebbero
verificare incidenti non appena il motore si
riavvia in automatico; quando il motore si
arresta automaticamente, non tentare di
uscire dal veicolo. Poiché il motore si riavvia
in automatico quando la cintura di
sicurezza non è allacciata o la porta del
guidatore è aperta, si potrebbe verificare un
incidente inatteso non appena il veicolo
inizia a muoversi; non portare la leva del
cambio in posizioni diverse dalla "N" (Folle).
Se si porta la leva del cambio in posizioni
diverse dalla "N" (Folle), la spia/il display
dell'indicatore lampeggia e si ode un
suono. Se si riporta la leva del cambio in
posizione "N" (Folle), la spia smette di
lampeggiare e il suono si interrompe. Il
motore non si riavvierà se la leva del
cambio è in una posizione diversa dalla "N"
(Folle).108)Nei seguenti casi, il motore si riavvierà
in automatico anche se era stato arrestato
dal sistema Start&Stop. Prestare estrema
attenzione: in caso contrario potrebbero
verificarsi incidenti al riavvio del motore. 1
— La velocità del veicolo è uguale o
maggiore di 3 km/h quando si percorre una
discesa in folle o per inerzia (coasting). 2 —
la pressione del vuoto del servofreno è
bassa a causa della pressione del pedale
del freno ripetuta o più intensa del normale.
3 — La temperatura del liquido di
raffreddamento motore è bassa. 4 —
Quando il climatizzatore viene azionato
premendo il relativo interruttore. 5 —
Quando la temperatura preimpostata del
climatizzatore viene cambiata in maniera
significativa. 6 — Quando il climatizzatore è
in funzione in modalità AUTO e il controllo
temperatura è impostato al massimo di
calore o di fresco (per i veicoli con
climatizzatore automatico). 7 — Quando il
climatizzatore è ACCESO, la temperatura
dell’abitacolo aumenta e il compressore del
climatizzatore si attiva per abbassare la
temperatura. 8 — L'interruttore dello
sbrinatore è premuto. Vedere “Sbrinatura
rapida”.9—Ilconsumo di energia elettrica
è elevato per esempio se il lunotto termico
o altri componenti elettrici sono in funzione
o la velocità del ventilatore è troppo alta. 10
— La tensione o le prestazioni della batteria
sono insufficienti. 11 — Azionare il volante.
12 — La cintura di sicurezza guidatore non
è allacciata. 13 — La porta lato guidatore è
aperta.
CAMBIO MANUALE
(Se in dotazione)
La struttura delle marce è illustrata sul
pomello della leva del cambio. Per
iniziare, premere il pedale della frizione
fino in fondo e inserire la prima marcia o
la posizione "R" (Retromarcia). Quindi,
azionare lentamente la leva del cambio.
Infine, rilasciare gradualmente il pedale
della frizione, premendo leggermente
l’acceleratore.
233)
109) 110) 111) 112) 113)
NOTA Nel periodo invernale, cambiare
le marce potrebbe essere difficile finché
il lubrificante del cambio non si scalda.
Questo è normale e non danneggia il
cambio.
Se risulta difficile inserire la prima,
premere nuovamente il pedale della
frizione; a quel punto sarà più semplice
cambiare marcia.
In caso di clima caldo o guida in
cruising a velocità elevata per un
periodo di tempo prolungato, una
funzione di limitazione di velocità può
ridurre l'aumento della temperatura del
cambio manuale. Una volta che la
temperatura dell'olio sarà scesa al livello
corretto, la funzione di limitazione della
velocità viene annullata.
167

Premendo il pedale
del freno, spostare la
leva selettrice
attraverso il cambio.
Spostare la leva
selettrice attraverso
il cambio.
115)
NOTA Onde evitare un utilizzo errato,
portare con decisione la leva selettrice
in ciascuna posizione, e tenerla inserita
brevemente. Controllare sempre la
posizione indicata dal display di
posizione della leva selettrice dopo aver
spostato quest'ultima.NOTA Se il pedale del freno non è
tenuto premuto, si attiva il dispositivo di
blocco del cambio per evitare che la
leva selettrice si sposti dalla posizione
"P" (PARCHEGGIO).
Quando la leva selettrice non può
essere spostata dalla posizione "P"
(PARCHEGGIO)
Quando la leva selettrice non può
essere spostata dalla posizione "P"
(PARCHEGGIO) a un'altra posizione
mentre il pedale del freno è tenuto
premuto con il dispositivo di accensione
in posizione "ON" o la modalità di
funzionamento su ON, la batteria
potrebbe essere scarica o il
meccanismo di blocco del cambio
potrebbe aver un malfunzionamento.
Fare ispezionare immediatamente il
veicolo presso la Rete Assistenziale
Fiat.
Se si necessita di spostare il veicolo,
azionare la leva selettrice come segue.
Per i veicoli con guida a sinistra
1. Assicurarsi che il freno a mano sia
inserito in modo stabile.
2. Se avviato, arrestare il motore.
3. Coprire la punta di un cacciavite a
taglio con un panno e inserirlo
nell'incavo (A) del coperchio. Far leva
per estrarre il coperchio, come illustrato
in figura.4. Premere il pedale del freno.
5. Inserire un cacciavite a taglio
all'interno del foro di rilascio del blocco
del cambio (B). Portare la leva selettrice
in posizione "N" (FOLLE) premendo il
cacciavite a taglio verso il basso.
262AH3100450263AHA106304
264AHA106043
170
ACCENSIONE E GUIDA

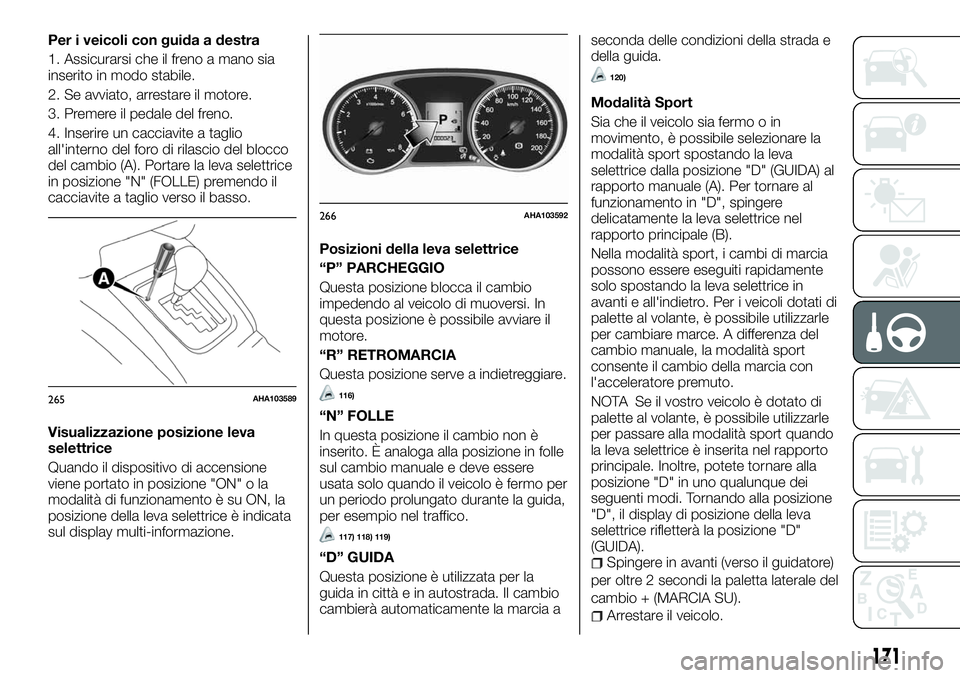

Per i veicoli con guida a destra
1. Assicurarsi che il freno a mano sia
inserito in modo stabile.
2. Se avviato, arrestare il motore.
3. Premere il pedale del freno.
4. Inserire un cacciavite a taglio
all'interno del foro di rilascio del blocco
del cambio (A). Portare la leva selettrice
in posizione "N" (FOLLE) premendo il
cacciavite a taglio verso il basso.
Visualizzazione posizione leva
selettrice
Quando il dispositivo di accensione
viene portato in posizione "ON" o la
modalità di funzionamento è su ON, la
posizione della leva selettrice è indicata
sul display multi-informazione.Posizioni della leva selettrice
“P” PARCHEGGIO
Questa posizione blocca il cambio
impedendo al veicolo di muoversi. In
questa posizione è possibile avviare il
motore.
“R” RETROMARCIA
Questa posizione serve a indietreggiare.
116)
“N” FOLLE
In questa posizione il cambio non è
inserito. È analoga alla posizione in folle
sul cambio manuale e deve essere
usata solo quando il veicolo è fermo per
un periodo prolungato durante la guida,
per esempio nel traffico.
117) 118) 119)
“D” GUIDA
Questa posizione è utilizzata per la
guida in città e in autostrada. Il cambio
cambierà automaticamente la marcia aseconda delle condizioni della strada e
della guida.
120)
Modalità Sport
Sia che il veicolo sia fermo o in
movimento, è possibile selezionare la
modalità sport spostando la leva
selettrice dalla posizione "D" (GUIDA) al
rapporto manuale (A). Per tornare al
funzionamento in "D", spingere
delicatamente la leva selettrice nel
rapporto principale (B).
Nella modalità sport, i cambi di marcia
possono essere eseguiti rapidamente
solo spostando la leva selettrice in
avanti e all'indietro. Per i veicoli dotati di
palette al volante, è possibile utilizzarle
per cambiare marce. A differenza del
cambio manuale, la modalità sport
consente il cambio della marcia con
l'acceleratore premuto.
NOTA Se il vostro veicolo è dotato di
palette al volante, è possibile utilizzarle
per passare alla modalità sport quando
la leva selettrice è inserita nel rapporto
principale. Inoltre, potete tornare alla
posizione "D" in uno qualunque dei
seguenti modi. Tornando alla posizione
"D", il display di posizione della leva
selettrice rifletterà la posizione "D"
(GUIDA).
Spingere in avanti (verso il guidatore)
per oltre 2 secondi la paletta laterale del
cambio + (MARCIA SU).
Arrestare il veicolo.
265AHA103589
266AHA103592
171

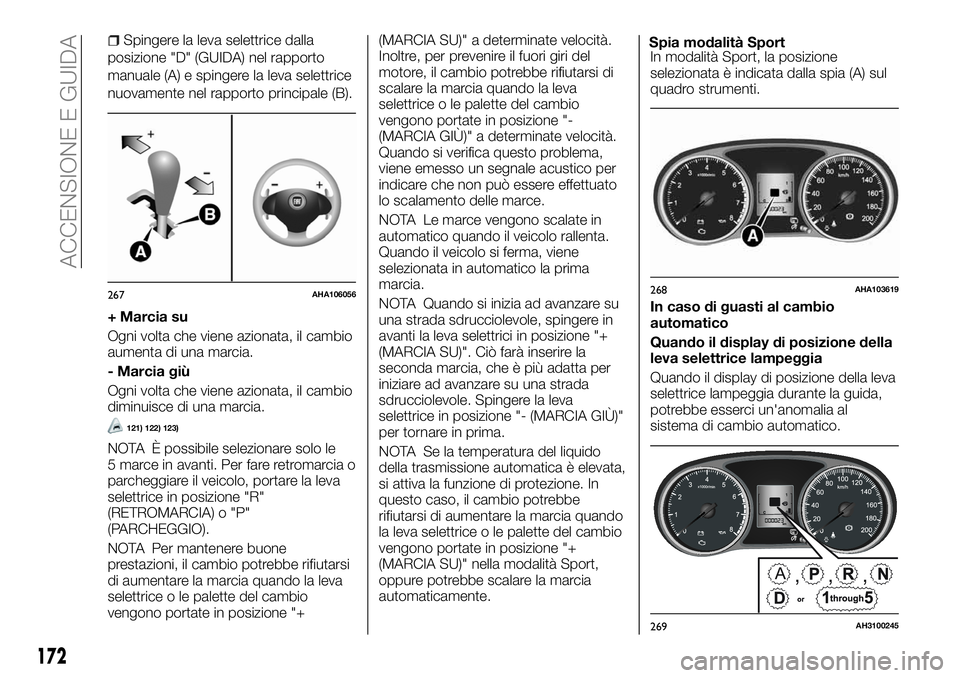

Spingere la leva selettrice dalla
posizione "D" (GUIDA) nel rapporto
manuale (A) e spingere la leva selettrice
nuovamente nel rapporto principale (B).
+ Marcia su
Ogni volta che viene azionata, il cambio
aumenta di una marcia.
- Marcia giù
Ogni volta che viene azionata, il cambio
diminuisce di una marcia.
121) 122) 123)
NOTA È possibile selezionare solo le
5 marce in avanti. Per fare retromarcia o
parcheggiare il veicolo, portare la leva
selettrice in posizione "R"
(RETROMARCIA) o "P"
(PARCHEGGIO).
NOTA Per mantenere buone
prestazioni, il cambio potrebbe rifiutarsi
di aumentare la marcia quando la leva
selettrice o le palette del cambio
vengono portate in posizione "+(MARCIA SU)" a determinate velocità.
Inoltre, per prevenire il fuori giri del
motore, il cambio potrebbe rifiutarsi di
scalare la marcia quando la leva
selettrice o le palette del cambio
vengono portate in posizione "-
(MARCIA GIÙ)" a determinate velocità.
Quando si verifica questo problema,
viene emesso un segnale acustico per
indicare che non può essere effettuato
lo scalamento delle marce.
NOTA Le marce vengono scalate in
automatico quando il veicolo rallenta.
Quando il veicolo si ferma, viene
selezionata in automatico la prima
marcia.
NOTA Quando si inizia ad avanzare su
una strada sdrucciolevole, spingere in
avanti la leva selettrici in posizione "+
(MARCIA SU)". Ciò farà inserire la
seconda marcia, che è più adatta per
iniziare ad avanzare su una strada
sdrucciolevole. Spingere la leva
selettrice in posizione "- (MARCIA GIÙ)"
per tornare in prima.
NOTA Se la temperatura del liquido
della trasmissione automatica è elevata,
si attiva la funzione di protezione. In
questo caso, il cambio potrebbe
rifiutarsi di aumentare la marcia quando
la leva selettrice o le palette del cambio
vengono portate in posizione "+
(MARCIA SU)" nella modalità Sport,
oppure potrebbe scalare la marcia
automaticamente.Spia modalità Sport
In modalità Sport, la posizione
selezionata è indicata dalla spia (A) sul
quadro strumenti.
In caso di guasti al cambio
automatico
Quando il display di posizione della
leva selettrice lampeggia
Quando il display di posizione della leva
selettrice lampeggia durante la guida,
potrebbe esserci un'anomalia al
sistema di cambio automatico.
267AHA106056268AHA103619
,,,A
269AH3100245
172
ACCENSIONE E GUIDA

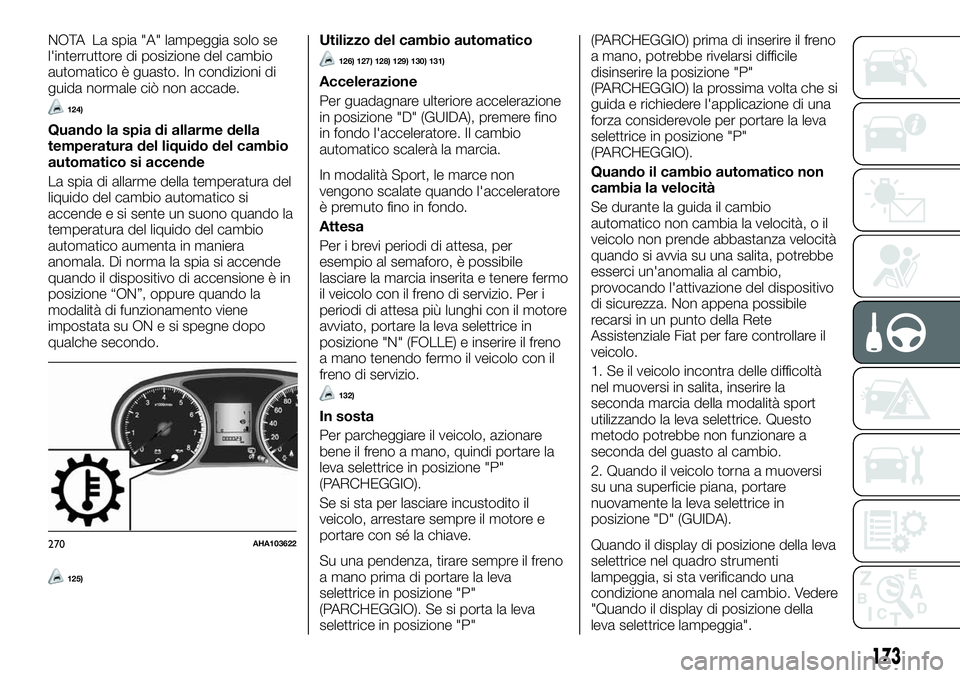

NOTA La spia "A" lampeggia solo se
l'interruttore di posizione del cambio
automatico è guasto. In condizioni di
guida normale ciò non accade.
124)
Quando la spia di allarme della
temperatura del liquido del cambio
automatico si accende
La spia di allarme della temperatura del
liquido del cambio automatico si
accende e si sente un suono quando la
temperatura del liquido del cambio
automatico aumenta in maniera
anomala. Di norma la spia si accende
quando il dispositivo di accensione è in
posizione “ON”, oppure quando la
modalità di funzionamento viene
impostata su ON e si spegne dopo
qualche secondo.
125)
Utilizzo del cambio automatico
126) 127) 128) 129) 130) 131)
Accelerazione
Per guadagnare ulteriore accelerazione
in posizione "D" (GUIDA), premere fino
in fondo l'acceleratore. Il cambio
automatico scalerà la marcia.
In modalità Sport, le marce non
vengono scalate quando l'acceleratore
è premuto fino in fondo.
Attesa
Per i brevi periodi di attesa, per
esempio al semaforo, è possibile
lasciare la marcia inserita e tenere fermo
il veicolo con il freno di servizio. Per i
periodi di attesa più lunghi con il motore
avviato, portare la leva selettrice in
posizione "N" (FOLLE) e inserire il freno
a mano tenendo fermo il veicolo con il
freno di servizio.
132)
In sosta
Per parcheggiare il veicolo, azionare
bene il freno a mano, quindi portare la
leva selettrice in posizione "P"
(PARCHEGGIO).
Se si sta per lasciare incustodito il
veicolo, arrestare sempre il motore e
portare con sé la chiave.
Su una pendenza, tirare sempre il freno
a mano prima di portare la leva
selettrice in posizione "P"
(PARCHEGGIO). Se si porta la leva
selettrice in posizione "P"(PARCHEGGIO) prima di inserire il freno
a mano, potrebbe rivelarsi difficile
disinserire la posizione "P"
(PARCHEGGIO) la prossima volta che si
guida e richiedere l'applicazione di una
forza considerevole per portare la leva
selettrice in posizione "P"
(PARCHEGGIO).
Quando il cambio automatico non
cambia la velocità
Se durante la guida il cambio
automatico non cambia la velocità, o il
veicolo non prende abbastanza velocità
quando si avvia su una salita, potrebbe
esserci un'anomalia al cambio,
provocando l'attivazione del dispositivo
di sicurezza. Non appena possibile
recarsi in un punto della Rete
Assistenziale Fiat per fare controllare il
veicolo.
1. Se il veicolo incontra delle difficoltà
nel muoversi in salita, inserire la
seconda marcia della modalità sport
utilizzando la leva selettrice. Questo
metodo potrebbe non funzionare a
seconda del guasto al cambio.
2. Quando il veicolo torna a muoversi
su una superficie piana, portare
nuovamente la leva selettrice in
posizione "D" (GUIDA).
Quando il display di posizione della leva
selettrice nel quadro strumenti
lampeggia, si sta verificando una
condizione anomala nel cambio. Vedere
"Quando il display di posizione della
leva selettrice lampeggia".
270AHA103622
173

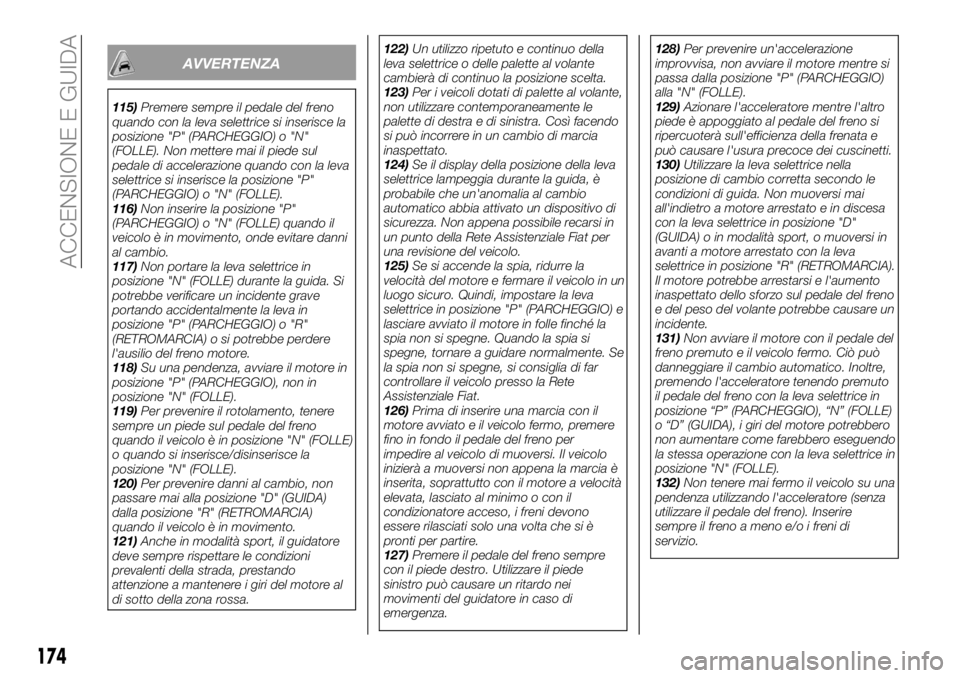

AVVERTENZA
115)Premere sempre il pedale del freno
quando con la leva selettrice si inserisce la
posizione "P" (PARCHEGGIO) o "N"
(FOLLE). Non mettere mai il piede sul
pedale di accelerazione quando con la leva
selettrice si inserisce la posizione "P"
(PARCHEGGIO) o "N" (FOLLE).
116)Non inserire la posizione "P"
(PARCHEGGIO) o "N" (FOLLE) quando il
veicolo è in movimento, onde evitare danni
al cambio.
117)Non portare la leva selettrice in
posizione "N" (FOLLE) durante la guida. Si
potrebbe verificare un incidente grave
portando accidentalmente la leva in
posizione "P" (PARCHEGGIO) o "R"
(RETROMARCIA) o si potrebbe perdere
l'ausilio del freno motore.
118)Su una pendenza, avviare il motore in
posizione "P" (PARCHEGGIO), non in
posizione "N" (FOLLE).
119)Per prevenire il rotolamento, tenere
sempre un piede sul pedale del freno
quando il veicolo è in posizione "N" (FOLLE)
o quando si inserisce/disinserisce la
posizione "N" (FOLLE).
120)Per prevenire danni al cambio, non
passare mai alla posizione "D" (GUIDA)
dalla posizione "R" (RETROMARCIA)
quando il veicolo è in movimento.
121)Anche in modalità sport, il guidatore
deve sempre rispettare le condizioni
prevalenti della strada, prestando
attenzione a mantenere i giri del motore al
di sotto della zona rossa.122)Un utilizzo ripetuto e continuo della
leva selettrice o delle palette al volante
cambierà di continuo la posizione scelta.
123)Per i veicoli dotati di palette al volante,
non utilizzare contemporaneamente le
palette di destra e di sinistra. Così facendo
si può incorrere in un cambio di marcia
inaspettato.
124)Se il display della posizione della leva
selettrice lampeggia durante la guida, è
probabile che un'anomalia al cambio
automatico abbia attivato un dispositivo di
sicurezza. Non appena possibile recarsi in
un punto della Rete Assistenziale Fiat per
una revisione del veicolo.
125)Se si accende la spia, ridurre la
velocità del motore e fermare il veicolo in un
luogo sicuro. Quindi, impostare la leva
selettrice in posizione "P" (PARCHEGGIO) e
lasciare avviato il motore in folle finché la
spia non si spegne. Quando la spia si
spegne, tornare a guidare normalmente. Se
la spia non si spegne, si consiglia di far
controllare il veicolo presso la Rete
Assistenziale Fiat.
126)Prima di inserire una marcia con il
motore avviato e il veicolo fermo, premere
fino in fondo il pedale del freno per
impedire al veicolo di muoversi. Il veicolo
inizierà a muoversi non appena la marcia è
inserita, soprattutto con il motore a velocità
elevata, lasciato al minimo o con il
condizionatore acceso, i freni devono
essere rilasciati solo una volta che si è
pronti per partire.
127)Premere il pedale del freno sempre
con il piede destro. Utilizzare il piede
sinistro può causare un ritardo nei
movimenti del guidatore in caso di
emergenza.128)Per prevenire un'accelerazione
improvvisa, non avviare il motore mentre si
passa dalla posizione "P" (PARCHEGGIO)
alla "N" (FOLLE).
129)Azionare l'acceleratore mentre l'altro
piede è appoggiato al pedale del freno si
ripercuoterà sull'efficienza della frenata e
può causare l'usura precoce dei cuscinetti.
130)Utilizzare la leva selettrice nella
posizione di cambio corretta secondo le
condizioni di guida. Non muoversi mai
all'indietro a motore arrestato e in discesa
con la leva selettrice in posizione "D"
(GUIDA) o in modalità sport, o muoversi in
avanti a motore arrestato con la leva
selettrice in posizione "R" (RETROMARCIA).
Il motore potrebbe arrestarsi e l'aumento
inaspettato dello sforzo sul pedale del freno
e del peso del volante potrebbe causare un
incidente.
131)Non avviare il motore con il pedale del
freno premuto e il veicolo fermo. Ciò può
danneggiare il cambio automatico. Inoltre,
premendo l'acceleratore tenendo premuto
il pedale del freno con la leva selettrice in
posizione “P” (PARCHEGGIO), “N” (FOLLE)
o “D” (GUIDA), i giri del motore potrebbero
non aumentare come farebbero eseguendo
la stessa operazione con la leva selettrice in
posizione "N" (FOLLE).
132)Non tenere mai fermo il veicolo su una
pendenza utilizzando l'acceleratore (senza
utilizzare il pedale del freno). Inserire
sempre il freno a meno e/o i freni di
servizio.
174
ACCENSIONE E GUIDA
