2018 FIAT FULLBACK instrument panel

KLIMAANLEGG
Ventilatorer
1 - Midtventilatorer
2 - Sideventilatorer
NOTE Sett ikke drikke på toppen av
instrumentpanelet. Hvis de spruter inn i
ventilatorene til klimaanlegget kan de
skade systemet.
Lufstrøm- og retningsjusteringer
Midtventilatorer
Flytt knappen (1) for å justere retningen
på luftstrømmen.
For å lukke ventilen flytter du knappen
(1) så langt som mulig til innsiden.A - Lukk
B - Åpne
Sideventilatorer
Flytt knappen (1) for å justere retningen
på luftstrømmen.
For å lukke ventilen flytter du knappen
(1) så langt som mulig til utsiden.
A - Lukk
B - ÅpneNOTE I kjøretøy med klimaanlegg kan
den kjølige luften fra ventilatoren se ut
som tåke. Dette skyldes at fuktig luft
plutselig blir avkjølt av klimaanlegget.
Dette vil klarne opp etter noen få
minutter.
NOTE Pass på at du ikke søler drikke
osv. inn i ventilatorene. Dette kan føre til
at klimaanlegget ikke virker ordentlig.
Modusvalg
De neste illustrasjonene viser den ulike
mengden luft som kommer fra
ventilatorene.
101AHA106492
102AHA101468
103AHA101471
55

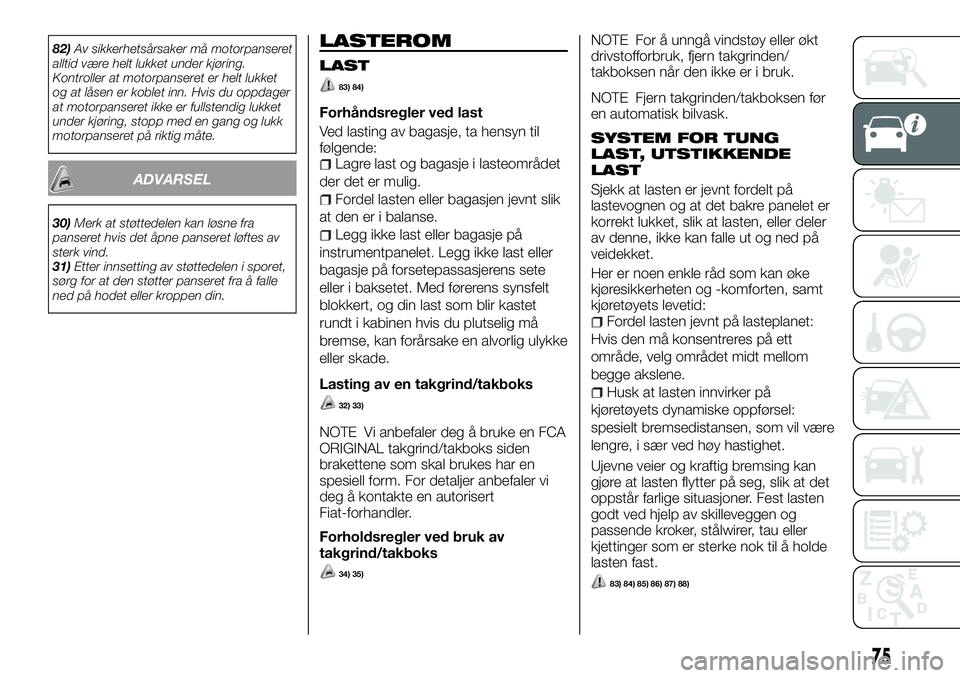

82)Av sikkerhetsårsaker må motorpanseret
alltid være helt lukket under kjøring.
Kontroller at motorpanseret er helt lukket
og at låsen er koblet inn. Hvis du oppdager
at motorpanseret ikke er fullstendig lukket
under kjøring, stopp med en gang og lukk
motorpanseret på riktig måte.
ADVARSEL
30)Merk at støttedelen kan løsne fra
panseret hvis det åpne panseret løftes av
sterk vind.
31)Etter innsetting av støttedelen i sporet,
sørg for at den støtter panseret fra å falle
ned på hodet eller kroppen din.
LASTEROM
LAST
83) 84)
Forhåndsregler ved last
Ved lasting av bagasje, ta hensyn til
følgende:
Lagre last og bagasje i lasteområdet
der det er mulig.
Fordel lasten eller bagasjen jevnt slik
at den er i balanse.
Legg ikke last eller bagasje på
instrumentpanelet. Legg ikke last eller
bagasje på forsetepassasjerens sete
eller i baksetet. Med førerens synsfelt
blokkert, og din last som blir kastet
rundt i kabinen hvis du plutselig må
bremse, kan forårsake en alvorlig ulykke
eller skade.
Lasting av en takgrind/takboks
32) 33)
NOTE Vi anbefaler deg å bruke en FCA
ORIGINAL takgrind/takboks siden
brakettene som skal brukes har en
spesiell form. For detaljer anbefaler vi
deg å kontakte en autorisert
Fiat-forhandler.
Forholdsregler ved bruk av
takgrind/takboks
34) 35)
NOTE For å unngå vindstøy eller økt
drivstofforbruk, fjern takgrinden/
takboksen når den ikke er i bruk.
NOTE Fjern takgrinden/takboksen før
en automatisk bilvask.
SYSTEM FOR TUNG
LAST, UTSTIKKENDE
LAST
Sjekk at lasten er jevnt fordelt på
lastevognen og at det bakre panelet er
korrekt lukket, slik at lasten, eller deler
av denne, ikke kan falle ut og ned på
veidekket.
Her er noen enkle råd som kan øke
kjøresikkerheten og -komforten, samt
kjøretøyets levetid:
Fordel lasten jevnt på lasteplanet:
Hvis den må konsentreres på ett
område, velg området midt mellom
begge akslene.
Husk at lasten innvirker på
kjøretøyets dynamiske oppførsel:
spesielt bremsedistansen, som vil være
lengre, i sær ved høy hastighet.
Ujevne veier og kraftig bremsing kan
gjøre at lasten flytter på seg, slik at det
oppstår farlige situasjoner. Fest lasten
godt ved hjelp av skilleveggen og
passende kroker, stålwirer, tau eller
kjettinger som er sterke nok til å holde
lasten fast.
83) 84) 85) 86) 87) 88)
75

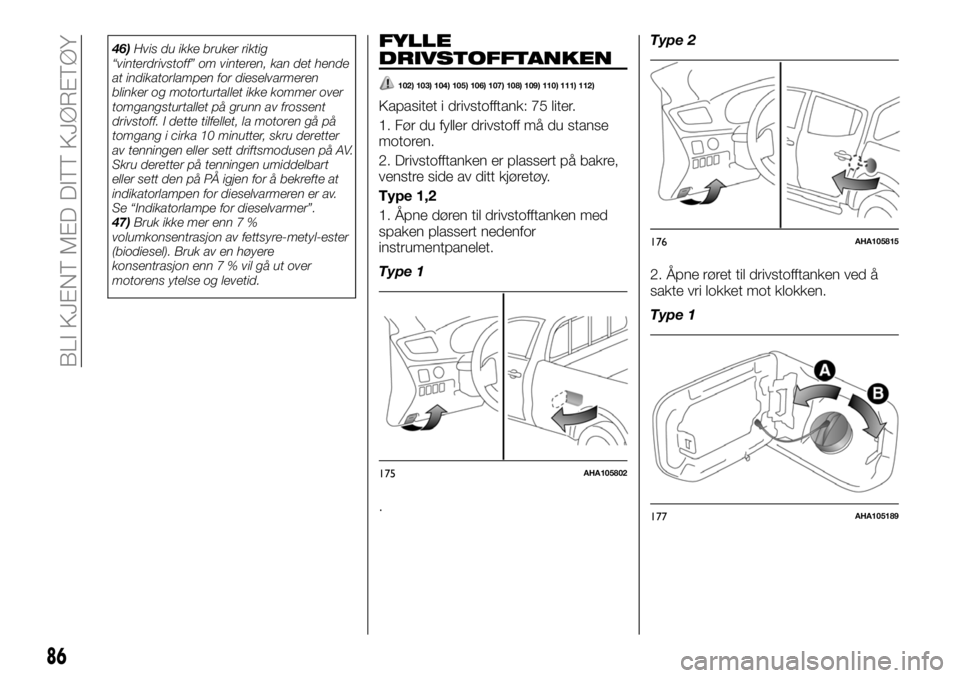

46)Hvis du ikke bruker riktig
“vinterdrivstoff” om vinteren, kan det hende
at indikatorlampen for dieselvarmeren
blinker og motorturtallet ikke kommer over
tomgangsturtallet på grunn av frossent
drivstoff. I dette tilfellet, la motoren gå på
tomgang i cirka 10 minutter, skru deretter
av tenningen eller sett driftsmodusen på AV.
Skru deretter på tenningen umiddelbart
eller sett den på PÅ igjen for å bekrefte at
indikatorlampen for dieselvarmeren er av.
Se “Indikatorlampe for dieselvarmer”.
47)Bruk ikke mer enn 7 %
volumkonsentrasjon av fettsyre-metyl-ester
(biodiesel). Bruk av en høyere
konsentrasjon enn 7 % vil gå ut over
motorens ytelse og levetid.FYLLE
DRIVSTOFFTANKEN
102) 103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
Kapasitet i drivstofftank: 75 liter.
1. Før du fyller drivstoff må du stanse
motoren.
2. Drivstofftanken er plassert på bakre,
venstre side av ditt kjøretøy.
Type 1,2
1. Åpne døren til drivstofftanken med
spaken plassert nedenfor
instrumentpanelet.
Type 1
.Type 2
2. Åpne røret til drivstofftanken ved å
sakte vri lokket mot klokken.
Type 1
175AHA105802
176AHA105815
177AHA105189
86
BLI KJENT MED DITT KJØRETØY

KJENNE INSTRUMENTPANELET
Denne delen av håndboken gir deg all
informasjonen du trenger for å forstå,
tolke og bruke instrumentpanelet på
riktig måte.INSTRUMENTER.............90
INFORMASJONSSKJERM.......90
INDIKATOR- OG VARSELLYS.....98
89

INSTRUMENTER
1. Turteller - Turtelleren indikerer
motorhastigheten (r/min). Turtelleren
kan hjelpe deg å oppnå mer økonomisk
kjøring og varsler deg også om
overflødig motorhastighet (Rød sone).
2. Informasjonsskjerm
3. Speedometer (km/t eller mpt + km/t)
4. Bryter for informasjonsskjerm
48)
ADVARSEL
48)Når du kjører må du følge med på
turtelleren for å kontrollere at
motorhastighetsviseren ikke kommer inn i
det røde området (for høy motoromdreining
pr. min.).
INFORMASJONS-
SKJERM
Stans alltid kjøretøyet på et trygt sted
før bruk. Den følgende informasjonen er
inkludert på informasjonsskjermen:
odometer, tripmeter, gjennomsnittlig
drivstofforbruk osv.
1. Temperaturmåler for kjølevæske
2. Visning av valgspakens posisjon*
3. Visning av hastighetsbegrensning*
4. Girskiftindikator* 5. Visning av
gjenværende drivstoff 6. Glatt vei
advarsel* 7. Informasjonsskjerm
8. Servicepåminnelse
* — hvis utstyrt
NOTE Når tenningsbryteren eller
operasjonsmodus er i AV vil
hastighetsbegrensning, girskiftindikator,
visning av valgspakens posisjon, visning
av gjenværende drivstoff,
temperaturmåler for kjølevæske og
advarsel om frost på veien ikke vises.
183AHA103361
184AA0110510
185AHA106463
90
KJENNE INSTRUMENTPANELET

Kilometerteller
Odometeret indikerer distansen som er
kjørt
Tripmeter
Tripmeteret indikerer distansen som er
kjørt mellom to punkter.
Eksempelbruk av tripmeter A og
tripmeter B.
Det er mulig å måle to nylig kjørte
distanser, hjemmefra ved bruk av
tripmeter A og fra et spesielt punkt på
veien ved bruk av tripmeter B.
Nullstille tripmeteret
For å returnere skjermen til 0 holder du
nede bryteren for informasjonsskjerm i
rundt 2 sekunder eller mer. Kun
nåværende vist verdi vil bli nullstilt.
Eksempel
Hvis tripmeter A vises vil kun tripmeter
A bli nullstilt.
NOTE Ved frakobling av
batteriterminalen vil minnet i tripmeter A
og B fjernes og skjermen går tilbake til
"0".
Meterlyskontroll
Hver gang du trykker på og holder
bryter for informasjonsskjerm (2) i rundt
2 sekunder eller mer høres en lyd og
lysstyrken på instrumentene endres.NOTE Du kan justere til 8 ulike nivåer
for når posisjonslampene lyser og når
de ikke lyser. Hver gang du reduserer to
nivåer av lysstyrke vil segmentvisning
for lysstyrkenivået reduseres én etter
én.
NOTE Hvis kjøretøyet er utstyrt med
automatisk lyskontroll, når lysbryteren
er i en posisjon annen enn "AV, vil
meterlyset automatisk bytte til justert
lysstyrke, avhengig av lysstyrken på
utsiden av kjøretøyet.
NOTE Nivået på lysstyrken på
instrumentene lagres når
tenningsbryteren skrus av eller
operasjonsmodus er i AV.
Visning av kjørerekkevidde
Dette viser omtrentlig kjørerekkevidde
(hvor mange flere kilometer eller mil du
kan kjøre). Når kjørerekkevidden faller
under rundt 50 km (30 miles), vises
"---".NOTE Kjørerekkevidden bestemmes på
grunnlag av data om drivstofforbruk.
Dette kan variere avhengig av
kjøreforholdene og vaner. Tenk på
distansen som vises som en
retningslinje.
NOTE Når du fyller drivstoff blir
visningen av kjørerekkevidde oppdatert.
Men hvis du kun fyller på en liten
mengde drivstoff vil den riktige verdien
ikke vises. Fyll tanken full når du kan.
NOTE I sjeldne tilfeller kan verdien vist
for kjørerekkevidden endres hvis du
parkerer i en svært bratt bakke. Dette
skyldes bevegelsen av drivstoffet i
tanken og indikerer ikke dårlig funksjon.
NOTE Visningsinnstillingen kan endres
til foretrukne enheter (km eller miles). Se
"Endre funksjonsinnstillingene".
Visning av gjennomsnittlig
drivstofforbruk
Dette viser gjennomsnittlig
drivstofforbruk fra siste nullstilling til
nåværende tidspunkt. Betingelsene for
nullstillmodus for visning av
gjennomsnittlig drivstofforbruk kan
byttes mellom "Automatisk nullstilling"
og "Manuell nullstilling".
For informasjon om hvordan du endrer
visningsinnstillingen for gjennomsnittlig
drivstofforbruk, se "Endre
funksjonsinnstillingene".
187AHA101282
92
KJENNE INSTRUMENTPANELET

NOTE Hvis drivstoff fylles på når
tenningsbryteren eller operasjonsmodus
er PÅ kan drivstoffmåleren indikere
drivstoffnivået feil.
NOTE Merket på drivstofflokket (A)
indikerer at døren til drivstofftanken er
plassert på venstre side av kjøretøyet.
Varselvisning for gjenværende
drivstoff
Hvis gjenværende drivstoffnivå er rundt
10 liter eller mindre (ett segment vises)
når tenningsbryteren er skrudd til
posisjon "PÅ" eller operasjonsmodus er
endret til PÅ blinker det siste segmentet
av drivstoffmåleren. Hvis det
gjenværende drivstoffnivået reduseres
ytterlige, vil det siste segmentet av
drivstoffmåleren slukke og
blinke.
49)
NOTE I bakker eller svinger kan
visningen være uriktig på grunn av
bevegelsen av drivstoffet i tanken.
Servicepåminnelse
Viser omtrentlig tid til neste periodiske
inspeksjon som Fiat anbefaler. "---"
vises når inspeksjonstiden har kommet.
Skiftenøkkelmerket indikerer den
periodiske inspeksjonen.
NOTE Avhengig av kjøretøyets
spesifikasjoner vil den viste tiden til
neste periodiske inspeksjon være ulike
den som FCA Italy SpA anbefaler. I
tillegg kan visningsinnstillingene for
neste periodiske inspeksjonstid endres.
For å endre visningsinnstillingene må
disse justeres hos en Fiat-forhandler.
For mer detaljer, kontakt en
Fiat-forhandler.
(*) — Distanse
(**) — Måneder1. Viser tiden til neste periodiske
inspeksjon.
NOTE Distansen er vist i enheter på
100 km (100 miles). Tiden er vist i
måneder.
2. Dette informerer deg om at en
periodisk inspeksjon er på tide.
Vennligst rådfør deg med en
Fiat-forhandler.
3. Etter at ditt kjøretøy har blitt inspisert
hos en Fiat-forhandler viser det tiden til
neste periodiske inspeksjon.
Nullstille
Visningen av "---" kan nullstilles mens
tenningsbryteren eller operasjonsmodus
eriAV.
1. Når du trykker lett på bryteren for
informasjonsskjerm noen ganger vil
informasjonsskjerm bytte til visning av
servicepåminnelse.
190AHA101312
191AHA101325
192AHA101338
94
KJENNE INSTRUMENTPANELET

Automatisk nullstillingsmodusNår gjennomsnittlig drivstofforbruk
vises, hvis du holder nede bryteren for
informasjonsskjerm, vises
gjennomsnittlig drivstofforbruk på
tidspunktet det nullstilles.
Når motorbryteren eller
operasjonsmodusen er i følgende
situasjoner vil visning av automatisk
drivstofforbruk nullstilles automatisk.
Unntatt for kjøretøy utstyrt med keyless
operation system: tenningsbryteren er i
posisjon "ACC" eller "LÅS" i rundt
4 timer eller lenger. For kjøretøy utstyrt
med keyless operation system:
operasjonsmodus er i ACC eller AV i
rundt 4 timer eller lenger.
ADVARSEL Visningen av
gjennomsnittlig drivstofforbruk kan
nullstilles separat for automatisk
nullstillingsmodus og for manuell
nullstillingsmodus.
ADVARSEL Minnet i den manuelle
nullstillingsmodusen eller automatiske
nullstillingsmodusen for visning av
gjennomsnittlig drivstofforbruk slettes
hvis batteriet kobles fra.
Den originale (standard) innstillingen er
"Automatisk nullstillingsmodus".Endre visningsenheten for
drivstofforbruk
Visningsenheten for drivstofforbruk kan
byttes. Distansen og mengdeenhetene
blir også byttet for å matche valgt enhet
for drivstofforbruk.Når du trykker lett på bryteren for
informasjonsskjerm noen ganger vil
informasjonsskjerm bytte til visning av
gjennomsnittlig drivstofforbruk. Se
"Informasjonsskjerm".
Trykk og hold bryteren for
informasjonsskjerm i rundt 5 sekunder
eller mer til lyden høres to ganger.
Trykk og hold bryteren for visning av
informasjonsskjerm for å bytte i
rekkefølgen fra "km/L" > "L/100 km" >
"mpg" > "km/L".
Visningsenhetene for kjørerekkevidde,
gjennomsnittlig drivstofforbruk byttes,
men enhetene for indikasjonsnål
(speedometer), odometer, tripmeter og
servicepåminnelse vil forbli uendret.Minne i enhetsinnstillingen slettes hvis
batteriet kobles fra og går automatisk
tilbake til fabrikkinnstilling.
Distanseenhetene byttes også i
følgende kombinasjoner for å matche
valgt enhet for drivstofforbruk.
Drivstoff-forbrukDistanse
(kjørerekkevidde)
km/L km
L/100 km km
mpg mile (s)
Endre temperaturenheten
Visningsenheten for
utendørstemperatur kan byttes.
1. Når du trykker lett på bryteren for
informasjonsskjerm noen ganger vil
informasjonsskjerm bytte til visning av
utendørstemperatur. Se
"Informasjonsskjerm".
2. Hver gang du trykker på bryteren for
visning av informasjonsskjerm i
2 sekunder eller mer i visningen av
utendørstemperatur kan du bytte fra °C
til °F eller fra °F til °C i visningen av
utendørstemperatur.
Temperaturverdien i
luftkondisjoneringen byttes sammen
med visningsenheten for
utendørstemperatur på
informasjonsskjermen. Men "°C" eller
"°F" vises ikke på temperaturvisningen
til luftkondisjoneringen.
195AHA101367
96
KJENNE INSTRUMENTPANELET
