pur essendo vivamente sconsigliato,
se procedendo in discesa si dovesse
per motivi imprevisti, lasciar avanzare il
veicolo con cambio in folle (N), alla
richiesta di inserimento di una marcia, il
sistema innesta automaticamente, in
relazione alla velocità del veicolo
stesso, la marcia ottimale per
consentire la corretta trasmissione della
coppia motrice alle ruote;
All’occorrenza, a motore spento è
possibile innestare la 1a,RoNcon
chiave in posizione MAR e freno
premuto. Si prescrive, in questo caso,
di effettuare i cambi marcia facendo
trascorrere almeno 5 secondi tra un
cambio marcia ed il successivo, al fine
di salvaguardare la funzionalità del
sistema idraulico ed in particolare della
pompa;
nelle partenze in salita, accelerando
gradualmente ma a fondo subito dopo
aver rilasciato il freno a mano o il pedale
del freno, si permette al motore di
incrementare maggiormente il numero
di giri e di affrontare con maggiore
coppia alle ruote le salite con pendenza
più elevata.
su salite > 5% non è consentito
mettere la 2amarcia con veicolo fermo.FRENO A MANO
Inserimento freno a mano:La leva
del freno a mano è posta sul lato
sinistro del sedile di guida. Per azionare
il freno a mano, tirare la leva verso
l’alto, fino a garantire il bloccaggio del
veicolo.
Disinserimento freno a mano:
sollevare leggermente la leva, premere
e mantenere premuto il pulsante A
verificando lo spegnimento della spia
sul quadro strumenti.
Per evitare movimenti accidentali della
veicolo eseguire la manovra con il
pedale del freno premuto.
AVVERTENZA Accertarsi che gli scatti
del freno a mano siano sufficienti a
garantire lo stazionamento del veicolo,
soprattutto in caso di forti pendenze e a
pieno carico.
AVVERTENZA Tirare la leva del freno a
mano solo a veicolo fermo oppure
con veicolo in movimento solo in caso
di avaria dell’impianto idraulico. In
caso di utilizzo eccezionale del freno a
mano con veicolo in marcia è
consigliata una trazione moderata per
non generare il bloccaggio del
retrotreno con conseguente
sbandamento del veicolo.
ATTENZIONE
117)Non lasciare mai bambini da soli sul
veicolo incustodito; allontanandosi dal
veicolo estrarre sempre la chiave dal
dispositivo di avviamento e portarla con sé.
ATTENZIONE
22)In presenza di sospensioni
pneumatiche autolivellanti, verificare
sempre che, in occasione di parcheggio, ci
sia spazio sufficiente sopra il tetto ed
attorno al veicolo. Il veicolo infatti potrebbe
alzarsi (o abbassarsi) automaticamente in
funzione di eventuali cambiamenti di
temperatura o di carico.
127

CAMBIO MANUALE
Per inserire le marce, premere a fondo il
pedale della frizione e mettere la leva
del cambio nella posizione desiderata
(lo schema per l’inserimento delle
marce è riportato sull’impugnatura della
leva A fig. 124).
Per innestare la 6a marcia (dove
prevista) azionare la leva esercitando
una pressione verso destra per evitare
di inserire erroneamente la 4a marcia.
Analoga azione per il passaggio dalla
6a alla 5a marcia.
AVVERTENZA La retromarcia può
essere inserita solo a veicolo
completamente fermo. A motore in
moto, prima di innestare la retromarcia,
attendere almeno 2 secondi con pedale
della frizione premuto a fondo, per
evitare di danneggiare gli ingranaggi e
grattare.Per inserire la retromarcia R dalla
posizione di folle procedere come
segue: sollevare il collarino scorrevole A
posto sotto il pomello e
contemporaneamente spostare la leva
verso sinistra e poi avanti.
118)
23)
ATTENZIONE
118)Per cambiare correttamente le marce,
occorre premere a fondo il pedale della
frizione. Quindi, il pavimento sotto la
pedaliera non deve presentare ostacoli:
accertarsi che eventuali sovratappeti siano
sempre ben distesi e non interferiscano
con i pedali.
ATTENZIONE
23)Non guidare con la mano appoggiata
alla leva del cambio, perché lo sforzo
esercitato, anche se leggero, a lungo
andare può usurare elementi interni al
cambio. L'utilizzo del pedale frizione deve
essere limitato esclusivamente ai soli
cambi marcia. Non guidare con il piede
poggiato sul pedale frizione anche se solo
leggermente. Per versioni/mercati dove
previsto, l'elettronica di controllo del
pedale frizione può intervenire
interpretando l'errato stile di guida come
un guasto.
CAMBIO
COMFORT-MATIC
(Per versioni/mercati, dove previsto)
Il veicolo è equipaggiato con cambio
meccanico a controllo elettronico
denominato “COMFORT-MATIC” che
consente due logiche di funzionamento:
MANUALeAUTO.
Il cambio è costituito da una
trasmissione meccanica tradizionale
provvista di levaAfig. 125, alla quale è
stato aggiunto un dispositivo
elettroidraulico a controllo elettronico
che gestisce automaticamente la
frizione e l’inserimento delle marce.
LEVA DI COMANDO
La leva di comandoAfig. 125, ubicata
nel tunnel centrale, è di tipo flottante
“multistabile”, ossia può assumere tre
posizioni stabili e tre instabili.
Le tre posizioni stabili sono quelle
corrispondenti alla folleN, alla
retromarciaRe alla posizione centrale
situata tra le posizioni instabili(–)e
(+)fig. 125 e fig. 126.
124F1A0163
128
AVVIAMENTO E GUIDA

Le posizioni instabili, ossia quelle che
vengono abbandonate dalla leva non
appena questa viene rilasciata, sono
invece le posizioni di richiesta marcia
superiore(+), posizione richiesta marcia
inferiore(–)e la posizione di richiesta
modalità di funzionamento automatica
(A/M).
Il ritorno in modalità manuale si effettua
riportando nuovamente la leva in
posizioneA/Mfig. 127.LOGICA MANUALE
AVVERTENZA Per un uso corretto del
sistema è consigliabile utilizzare
esclusivamente il piede destro per agire
sulla pedaliera.
Premere il pedale del freno;
avviare il motore;
spingere la leva del cambio verso(+)
(marcia superiore) per inserire la prima
marcia (se si proviene daNoRbasta
portare la leva nella posizione centrale)
oppure inRper inserire la retromarcia
fig. 126;
rilasciare il pedale del freno e
premere il pedale dell’acceleratore;
in condizione di marcia, spingere la
leva del cambio verso(+)per inserire
la marcia superiore oppure verso(–)per
inserire quella inferiore.LOGICA AUTOMATICA
AVVERTENZA Per un uso corretto del
sistema è consigliabile utilizzare
esclusivamente il piede destro per agire
sulla pedaliera.
Premere il pedale del freno;
avviare il motore;
spingere la leva del cambio inA/M
fig. 127, per inserire la logica
automatica; spingere la leva del cambio
verso(+)(marcia superiore) per inserire
la prima marcia (se si proviene daNo
Rbasta portare la leva nella posizione
centrale) oppure inRper inserire la
retromarcia.
Rilasciare il pedale del freno e
premere il pedale dell’acceleratore.
FUNZIONAMENTO
AUTOMATICO (AUTO con
funzione UP inserita)
L’inserimento della funzioneUPavviene
premendo il tastoUPfig. 128, situato
tra i comandi su plancia. Dopo avere
attivato tale funzione, si accende la spia
sul quadro strumenti
accompagnata da un messaggio di
conferma sul display multifunzionale
riconfigurabile.
125F0N0349M
126F0N0344M
127F0N0345M
129

Con funzioneUPattiva il sistema
selezionerà la marcia più opportuna in
funzione della velocità veicolo, dei
giri motore e dell’intensità con cui si
preme l’acceleratore tenendo come
obiettivo l’affrontare in maniera più
agevole e confortevole tratti di strada
caratterizzati da forti pendenze.
Qualora fosse necessario (ad es. fase di
sorpasso) in seguito ad una pressione
a fondo sul pedale acceleratore, il
sistema provvede a scalare una o più
marce in modo da fornire potenza e
coppia adeguata a dare al veicolo
l’accelerazione richiesta dal guidatore (il
tutto avviene in logica automatica
indifferentemente se la funzioneUPè
attiva o disattiva).
24)
ATTENZIONE
24)Evitare di mantenere la mano
posizionata sulla leva al di fuori delle fasi di
richiesta di cambio marcia o modalità
Auto/Manual.
SISTEMA
START&STOP
IN BREVE
Il dispositivo Start&Stop arresta
automaticamente il motoreogni volta
che il veicolo è fermo e siano
verificate tutte le condizioni per uno
spegnimento automatico; lo riavvia
quando il conducente intende
riprendere la marcia. Ciò aumenta
l'efficienza del veicolo attraverso
la riduzione dei consumi, delle
emissioni di gas dannosi e
dell'inquinamento acustico.
MODALITÀ DI
FUNZIONAMENTO
Modalità di arresto motore
Versioni con cambio manuale
A veicolo fermo, il motore si arresta con
il cambio in folle e il pedale della
frizione rilasciato.
Versioni con cambio Comfort-matic
A vettura ferma e pedale del freno
premuto, il motore si arresta se la leva
del cambio si trova in posizione diversa
daR.
128F0N0348M
130
AVVIAMENTO E GUIDA

In caso di fermata in salita l'arresto del
motore è disabilitato per rendere
disponibile la funzione "Hill Holder"
(funzione attiva solo con motore
avviato).
L’arresto del motore è segnalato
dall'accensione della spia sul quadro
strumenti.
Modalità di riavviamento motore
Versioni con cambio manuale
Per permettere la riaccensione del
motore premere il pedale frizione.
Versioni con cambio Comfort-matic
Rilasciando il pedale del freno il motore
riparte automaticamente; l’icona
sul
display si spegne.
In caso di riavviamento del motore con
la funzione “Hill Holder” disabilitata,
muovere la leva verso (+), (-)oRe
il motore riparte.
ATTIVAZIONE E
DISATTIVAZIONE
MANUALE DEL SISTEMA
Per attivare/disattivare manualmente il
sistema premere il pulsante
posto
sulla mostrina comandi plancia.
25)
FUNZIONI DI SICUREZZA
Nelle condizioni di arresto motore
mediante il sistema Start&Stop, se il
conducente slaccia la propria cintura di
sicurezza e apre la porta lato guida o
lato passeggero, il riavvio motore è
consentito solamente con la chiave.
Questa condizione è segnalata al
conducente sia tramite un buzzer, sia
attraverso il lampeggio della spia
sul
quadro strumenti e, dove previsto,
con un messaggio informativo sul
display.
119) 120)
ATTENZIONE
25)Nel caso in cui il veicolo sia dotato di
clima manuale, qualora si volesse
privilegiare il comfort climatico, è possibile
disabilitare il sistema Start&Stop per poter
consentire un funzionamento continuo
dell’impianto di climatizzazione.
ATTENZIONE
119)Il veicolo deve essere abbandonato
sempre dopo aver estratto la chiave o
averla girata in posizione di STOP. Durante
le operazioni di rifornimento combustibile,
è necessario assicurarsi che il veicolo
sia spento con chiave in posizione di
STOP.120)In caso di sostituzione della batteria
rivolgersi sempre alla Rete Assistenziale
Fiat. Sostituire la batteria con una dello
stesso tipo (L6 105Ah/850A) e con le
stesse caratteristiche.
131

CRUISE CONTROL
(regolatore di
velocità costante)
(per versioni/mercati, dove previsto)
IN BREVE
È un dispositivo di assistenza alla
guida, a controlloelettronico, che
permette di guidare il veicolo ad una
velocità superiore a 30 km/h su
lunghi tratti stradali diritti ed asciutti,
con poche variazioni di marcia (es.
percorsi autostradali), ad una velocità
desiderata, senza dover premere il
pedale dell'acceleratore. L'impiego
del dispositivo non risulta pertanto
vantaggioso su strade extraurbane
trafficate. Non utilizzare il dispositivo
in città.
Inserimento dispositivo
Ruotare la ghiera A fig. 129 - fig. 130 in
posizione ON oppure
(a seconda
delle versioni).
Il dispositivo non può essere inserito in
1ª marcia o in retromarcia, ma è
consigliabile inserirlo con marce uguali
o superiori alla 4ª.Affrontando le discese con il dispositivo
inserito è possibile che la velocità del
veicolo aumenti leggermente rispetto a
quella memorizzata.
L’inserimento è evidenziato
dall’accensione della spiae dal
relativo messaggio sul quadro
strumenti.Memorizzazione velocità veicolo
Procedere come segue:
ruotare la ghiera A fig. 129 - fig. 130
su ON oppure
(a seconda delle
versioni) e premendo il pedale
dell'acceleratore portare il veicolo alla
velocità desiderata;
portare la leva verso l'alto (+) per
almeno 1 secondo, quindi rilasciarla: la
velocità del veicolo viene memorizzata
ed è quindi possibile rilasciare il pedale
dell'acceleratore.
Aumento/riduzione velocità
memorizzata
Una volta attivato il Cruise Control è
possibile aumentare la velocità
spostando la leva verso l'alto (+) oppure
diminuirla spostando la leva verso il
basso (-).
Ad ogni azionamento della leva
corrisponde una diminuzione della
velocità di circa 1 km/h, mentre,
mantenendo la leva verso il basso, la
velocità varia in modo continuo.
Disinserimento dispositivo
Il dispositivo può essere disinserito dal
conducente nei seguenti modi:
ruotando la ghiera A in posizione
OFF oppureO(a seconda delle
versioni);
spegnendo il motore;
129 - Versioni senza Speed LimiterF1A0364
130 - Versioni con Speed LimiterF1A0363
132
AVVIAMENTO E GUIDA

Disattivazione della funzione
Il dispositivo può essere disattivato dal
conducente nei seguenti modi:
ruotando la ghiera A in posizione
OFF oppureO(a seconda delle
versioni);
premendo il pulsante B, sia col
simboloIIche con il simbolo
CANC/RES, il sistema si mette in
pausa;
spegnendo il motore;
premendo il pedale del freno oppure
azionando il freno a mano;
premendo il pedale della frizione;
richiedendo un cambio marcia con
cambio automatico in modalità
sequenziale;
con velocità veicolo al di sotto del
limite stabilito;
premendo il pedale dell’acceleratore;
in questo caso il sistema non viene
disinserito effettivamente ma la richiesta
di accelerazione ha precedenza sul
sistema; il cruise control rimane
comunque attivo, senza necessità di
premere il pulsante CANC/RES per
ritornare alle condizioni precedenti una
volta conclusa l’accelerazione.Il dispositivo si disinserisce
automaticamente nei seguenti casi:
in caso di intervento dei sistemi ABS
o ESC;
in caso di guasto al sistema.
121) 122)
SPEED LIMITER
È un dispositivo che consente di
limitare la velocità del veicolo a valori
programmabili dal guidatore.
È possibile programmare la velocità
massima sia a veicolo ferma che in
movimento. La velocità minima
programmabile è di 30 km/h.
Quando il dispositivo è attivo la velocità
del veicolo dipende dalla pressione
del pedale dell'acceleratore, fino al
raggiungimento della velocità limite
programmata (vedere quanto descritto
al paragrafo "Programmazione velocità
limite").
In caso di necessità (ad esempio in
caso di sorpasso), premendo a fondo il
pedale dell'acceleratore la velocità
limite programmata può comunque
essere superata.
Riducendo gradualmente la pressione
sul pedale dell'acceleratore la funzione
si riattiva non appena la velocità del
veicolo scende sotto la velocità
programmata.Inserimento dispositivo
Per inserire il dispositivo ruotare la
ghiera A fig. 131 in posizione
.
L'inserimento del dispositivo è
segnalato dall'accensione della spia
sul quadro strumenti e, su alcune
versioni, dalla visualizzazione di un
messaggio sul display e dall'ultimo
valore di velocità memorizzata.
Disinserimento automatico
dispositivo
Il dispositivo si disinserisce
automaticamente in caso di guasto al
sistema.
131F1A0363
133

ATTENZIONE
121)Durante la marcia con dispositivo
inserito, non posizionare la leva del cambio
in folle.
122)In caso di funzionamento difettoso od
avaria del dispositivo, ruotare la ghiera A
suOe rivolgersi alla Rete Assistenziale Fiat
dopo aver verificato l'integrità del fusibile
di protezione.
SPEED BLOCK
(per versioni/mercati, dove previsto)
Il veicolo è dotato di una funzione
di limitazione della velocità impostabile,
su richiesta dell'utente, ad uno dei 4
valori predefiniti: 90, 100, 110, 130
km/h.
Per attivare/disattivare tale funzione
occorre rivolgersi alla Rete Assistenziale
Fiat.
In seguito all'intervento verrà applicato
sul parabrezza un adesivo su cui è
riportato il valore della velocità massima
impostata.
ATTENZIONE Il tachimetro potrebbe
indicare una velocità massima superiore
a quella effettiva, impostata dal
Concessionario, come contemplato
dalle normative vigenti.
SENSORI DI
PARCHEGGIO

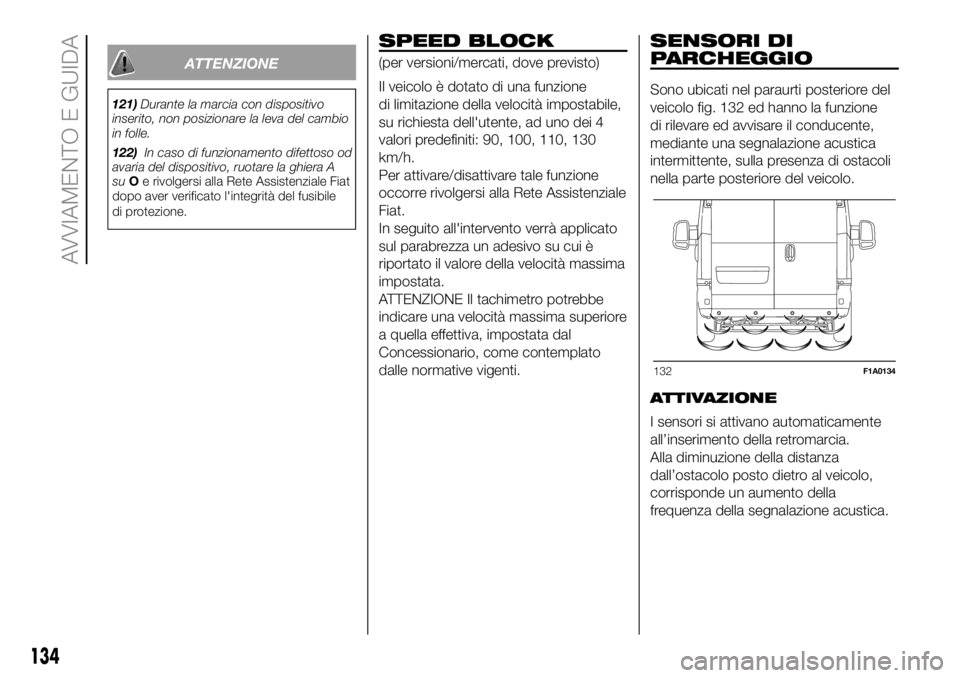

Sono ubicati nel paraurti posteriore del
veicolo fig. 132 ed hanno la funzione
di rilevare ed avvisare il conducente,
mediante una segnalazione acustica
intermittente, sulla presenza di ostacoli
nella parte posteriore del veicolo.
ATTIVAZIONE
I sensori si attivano automaticamente
all’inserimento della retromarcia.
Alla diminuzione della distanza
dall’ostacolo posto dietro al veicolo,
corrisponde un aumento della
frequenza della segnalazione acustica.
132F1A0134
134
AVVIAMENTO E GUIDA
