2018 FIAT DUCATO BASE CAMPER Libretto Uso Manutenzione (in Italian)

In caso di danni al sistema di
depurazione dei gas di scarico derivanti
dall'uso di additivi/acqua di rubinetto,
all'introduzione di gasolio, o comunque
alla non osservanza delle prescrizioni,
la garanzia decade.
Rabbocco serbatoio dell'AdBlue
(UREA) in climi freddi
Dato che l'AdBlue (UREA) inizia a
congelare attorno agli -11°C, il veicolo è
dotato di un sistema automatico di
riscaldamento dell'UREA che permette
al sistema di funzionare correttamente
a temperature inferiori agli -11°C.
Se il veicolo rimane per un lungo
periodo inattivo a temperature al di
sotto degli -11°C, l'UREA nel serbatoio
potrebbe congelare.
Se il serbatoio dell'UREA è stato
riempito oltre il livello massimo e si
congela, può subire danni; per questo
motivo è bene non superare il livello
massimo del serbatoio.
Prestare ulteriore attenzione per evitare
di superare il livello massimo quando
si utilizzano contenitori portatili per
il rabbocco.Stoccaggio combustibile -
combustibile Diesel
133)
Nel caso dello stoccaggio di grosse
quantità di combustibile, è essenziale
una sua buona manutenzione. Il
combustibile contaminato dall’acqua
favorisce la proliferazione di “microbi”.
Questi microbi creano una “melma” che
può intasare il sistema di filtraggio
combustibile e le tubazioni. Eliminare
l’acqua dal serbatoio di rifornimento
e sostituire regolarmente il filtro delle
tubazioni.
NOTA Quando un motore Diesel
esaurirsce il combustibile, viene
immessa dell'aria nell'impianto di
alimentazione.
Stoccaggio dell'AdBlue (UREA)
L'AdBlue (UREA) è considerato un
prodotto molto stabile con una lunga
durata di conservazione. Se viene
conservato a temperature tra i -12° e i
32°C, potrà essere conservato almeno
per un anno.
Siccome l'UREA può congelare a
temperature pari o inferiori agli -11°C, il
sistema è stato progettato per operare
anche in questi ambienti freddi, grazie
a un sistema di riscaldamento
automatico che interviene quando il
motore è avviato.NOTA Quando è necessario conservare
l'AdBlue (UREA), è importante sapere
che:qualsiasi contenitore o parte che entra in
contatto con l'UREA dev'essere
compatibile con essa (plastica o acciaio
inossidabile). Sono da evitare materiali quali
rame, ottone, alluminio, ferro o acciaio
non inossidabile poiché soggetti a
corrosione da parte dell'UREA;
in caso di fuoriuscita dell'UREA da un
contenitore, ripulire completamente l'area.
MOTORI A METANO
(NATURAL POWER)
BOCCHETTONE DI CARICA DEL
GAS METANO

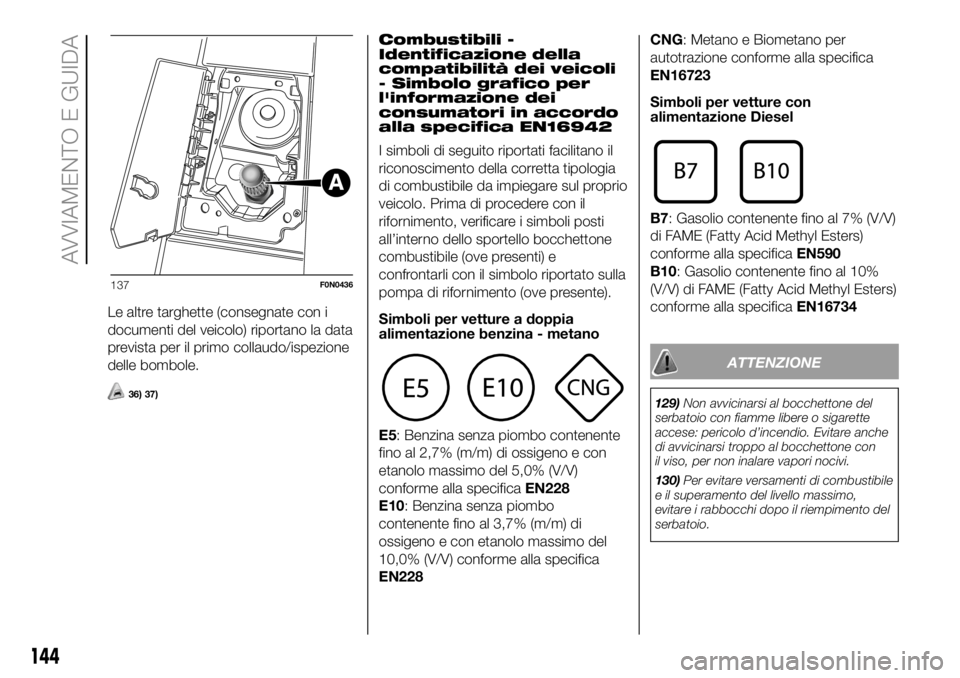

Il bocchettone del Metano è situato in
prossimità di quello della Benzina.
Per accedere al bocchettone, svitare il
tappo A fig. 137.
Il profilo del bocchettone per la ricarica
è del tipo Universale compatibile con
gli standard “Italia” e “NGV1”.
In alcuni Stati Europei gli adattatori
sono considerati ILLEGALI (ad esempio
la Germania).
Nel caso di stazioni di servizio con
erogatori a m3 (a differenza di
pressione) per rilevare la pressione
residua in bombola, devono sbloccare
le valvole di non ritorno erogando
una piccola quantità di Metano.
143

Le altre targhette (consegnate con i
documenti del veicolo) riportano la data
prevista per il primo collaudo/ispezione
delle bombole.
36) 37)
Combustibili -
Identificazione della
compatibilità dei veicoli
- Simbolo grafico per
l'informazione dei
consumatori in accordo
alla specifica EN16942
I simboli di seguito riportati facilitano il
riconoscimento della corretta tipologia
di combustibile da impiegare sul proprio
veicolo. Prima di procedere con il
rifornimento, verificare i simboli posti
all’interno dello sportello bocchettone
combustibile (ove presenti) e
confrontarli con il simbolo riportato sulla
pompa di rifornimento (ove presente).
Simboli per vetture a doppia
alimentazione benzina - metano
E5: Benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specificaEN228
E10: Benzina senza piombo
contenente fino al 3,7% (m/m) di
ossigeno e con etanolo massimo del
10,0% (V/V) conforme alla specifica
EN228CNG: Metano e Biometano per
autotrazione conforme alla specifica
EN16723
Simboli per vetture con
alimentazione Diesel
B7: Gasolio contenente fino al 7% (V/V)
di FAME (Fatty Acid Methyl Esters)
conforme alla specificaEN590
B10: Gasolio contenente fino al 10%
(V/V) di FAME (Fatty Acid Methyl Esters)
conforme alla specificaEN16734
ATTENZIONE
129)Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d’incendio. Evitare anche
di avvicinarsi troppo al bocchettone con
il viso, per non inalare vapori nocivi.
130)Per evitare versamenti di combustibile
e il superamento del livello massimo,
evitare i rabbocchi dopo il riempimento del
serbatoio.
137F0N0436
144
AVVIAMENTO E GUIDA

131)L’eventuale pompaggio del
combustibile in un recipiente portatile
situato su un pianale può essere causa di
incendio. Pericolo di ustioni. Mettere
sempre il contenitore del combustibile a
terra durante il riempimento. Evitare di
utilizzare combustibile contaminato: un
combustibile contaminato da acqua o terra
può causare gravi danni all'impianto
alimentazione del motore. È essenziale una
manutenzione corretta del filtro del
combustibile del motore e del serbatoio del
combustibile.
132)Se AdBlue si surriscalda per un
periodo prolungato all'interno del serbatoio
ad oltre 50°C (ad esempio a causa di
un'irradiazione solare diretta), AdBlue può
decomporsi producendo vapori di
ammoniaca. I vapori di ammoniaca hanno
un odore pungente: quando viene svitato
il tappo del serbatoio di AdBlue, fare
attenzione pertanto a non inalare eventuali
vapori di ammoniaca in uscita dal
serbatoio. In questa concentrazione,
comunque, i vapori di ammoniaca non
sono nocivi o pericolosi per la salute.
133)Non aprire l’impianto di alimentazione
ad alta pressione con il motore acceso. Il
funzionamento del motore crea un’alta
pressione del combustibile. Un getto
di combustibile ad alta pressione può
causare lesioni gravi o morte.
ATTENZIONE
35)Utilizzare solo gasolio per autotrazione,
conforme alla specifica Europea EN590.
L’utilizzo di altri prodotti o miscele può
danneggiare irreparabilmente il motore con
conseguente decadimento della garanzia
per danni causati. In caso di rifornimento
accidentale con altri tipi di combustibile,
non avviare il motore e procedere allo
svuotamento del serbatoio. Se il motore ha
invece funzionato anche per un brevissimo
periodo, è indispensabile svuotare, oltre
al serbatoio, tutto il circuito di
alimentazione.
36)Gli addetti al rifornimento del Metano
non sono autorizzati a riempire le bombole
con la data del collaudo scaduta. La
valvola di non ritorno, impedisce al Metano
di rifluire verso il bocchettone di
rifornimento.
37)Se il veicolo è immatricolato in Stati
diversi dall’Italia, i dati di certificazione,
identificazione e le procedure di controllo /
ispezione delle bombole del metano, sono
conformi alle norme legislative nazionali
di quello stato. In ogni caso, si ricorda che,
la vita delle bombole è di 20 anni dalla
data di produzione come da Regolamento
ECE n° 110.
ADDITIVO PER
EMISSIONI DIESEL
ADBLUE (UREA)
Descrizione sistema
Il veicolo è dotato di un sistema di
iniezione dell' UREA e un catalizzatore a
Riduzione Catalitica Selettiva per
rispettare gli standard sulle emissioni.
Questi due sistemi permettono di
rispettare i requisiti per le emissioni
Diesel; riuscendo allo stesso tempo a
mantenere livelli di risparmio di
carburante, guidabilità, coppia e
potenza.
Per i messaggi e gli avvisi di sistema
fare riferimento al capitolo "Conoscenza
del quadro strumenti" sezione "Spie e
messaggi".
Note
Quando si arresta il veicolo si
potrebbe sentire un distinto clic
provenire da sotto il veicolo dovuto al
sistema di iniezione dell'UREA, questo
è del tutto normale.
La pompa del sistema di iniezione
dell'UREA continuerà a funzionare
per un breve periodo di tempo dopo lo
spegnimento del motore per spurgare
il circuito. Ciò è del tutto normale, ed
è possibile sentirne il rumore da sotto il
veicolo.
145

ALLESTIMENTO CON
IMPIANTO A
METANO (Natural
Power)
38) 39)
INTRODUZIONE
La versione “Natural Power” del Fiat
Ducato è caratterizzato da due sistemi
di alimentazione, uno primario a Gas
Naturale (Metano) ed uno di emergenza
a benzina.
BOMBOLE METANO
Il veicolo è dotato di cinque bombole
(capacità complessiva di circa 218 litri)
ubicate sotto il pavimento del veicolo
e protette da due specifici ripari. Le
bombole sono il serbatoio che contiene
il Metano allo stato gassoso compresso
(pressione 200 bar nominali a 15°C). Il
Metano,immagazzinato nelle bombole
ad alta pressione fluisce in un’apposita
tubazione fino al Riduttore/regolatore
di pressione che alimenta i 4 iniettori del
Metano a bassa pressione (circa 6
bar).Le bombole devono essere
ispezionate, secondo la Procedura
del Regolamento ECE n° 110, ogni 4
anni a partire dalla data di
immatricolazione del veicolo,
oppure secondo specifiche
disposizioni dei singoli Stati.
AVVERTENZA Qualora fosse percepito
odore di gas, passare dal
funzionamento metano a quello a
benzina e recarsi immediatamente
presso la Rete Assistenziale Fiat per
l'esecuzione dei controlli atti ad
escludere difetti dell'impianto.
LOGICHE DI
COMMUTAZIONE
COMBUSTIBILE
La gestione di commutazione tra i due
diversi combustibili è completamente
affidata in automatico alla sola
centralina controllo motore.
Quando la quantità residua di Metano
scende al di sotto di 1/5 della capacità
delle bombole, il livello più basso più i
bordi degli altri livelli lampeggiano
ad indicare la riserva e segnalare la
necessità di rifornimento fig. 138.In caso di esaurimento del Metano, la
commutazione a Benzina avviene
automaticamente: sul display del
quadro strumenti smettono di
lampeggiare tutte le tacche vuote e
successivamente si accende
l’indicatore
in prossimità dell’ icona
CNG fig. 139.
Raggiunta la soglia di pressione metano
di riserva ed effettuato un rifornimento
completo del serbatoio metano, il
sistema forza la commutazione a
benzina per 5 secondi allo scopo di
mantenere in piena efficienza l'impianto
di alimentazione Benzina.
138F1A0436
139F0N0403I
146
AVVIAMENTO E GUIDA

La raccomandazione generale è di
evitare assolutamente lo
svuotamento del serbatoio benzina,
il verificarsi di questa condizione
può generare due situazioni a
rischio per il guidatore:
il veicolo dopo essere sceso sotto la
soglia di riserva a METANO continua
a funzionare a benzina fino ad
esaurimento;
il veicolo in una precedente missione
ha esaurito la benzina e durante il
funzionamento a METANO raggiunge la
soglia di pressione METANO di riserva:
in questo caso il sistema forza la
commutazione a benzina e il veicolo si
spegne in movimento.
NOTA Assicurarsi che in fase di
rifornimento di metano la chiave sia su
posizione OFF. Se, infatti, il sistema
aveva già forzato il funzionamento
a benzina e si effettua il rifornimento di
metano con la chiave su posizione
ON, a seguito del rifornimento stesso,
si prosegue con l'alimentazione a
Benzina fino al successivo avviamento.LIMITAZIONI ALL'USO
Il passaggio dalla alimentazione a
metano a quella a benzina comporta
l’immediato inserimento della
limitazione della velocità massima a 90
Km/h; si consiglia pertanto, dopo la
prima segnalazione di riserva del
metano, di provvedere quanto prima al
rifornimento e comunque
successivamente alla seconda
segnalazione di esaurimento del
combustibile gassoso (doppio bip) di
evitare condizioni di “rischio” quali
ad esempio sorpassi autostradali in
velocità.
L’alimentazione a benzina ha la sola
funzione di emergenza. Per garantire
una buona autonomia pur in relazione
alla ridotta capacità del serbatoio, le
relative prestazioni risultano limitate
come nel caso della velocità o come
per gli spunti, riprese e accelerazioni
(soprattutto in salita).
Si consiglia pertanto, prima di affrontare
viaggi e/o percorsi impegnativi per
condizioni di carico o stradali di
assicurarsi della piena disponibilità del
serbatoio di combustibile gassoso.
ATTENZIONE
38)Il Fiat Ducato Natural Power è
equipaggiato con un impianto a Metano ad
alta pressione, progettato per operare a
200 bar nominali. È pericoloso forzare
l’impianto con pressioni più elevate. In
caso di guasto all ’impianto a Metano
rivolgersi solo alla Rete Assistenziale Fiat.
Non modificare la configurazione o i
componenti dell’impianto a Metano; essi
sono stati progettati esclusivamente per
il Fiat Ducato Natural Power. L’uso di
altri componenti o materiali può provocare
malfunzionamenti e ridurre la sicurezza.
39)Nel caso di verniciatura “in forno”
le bombole devono essere rimosse dal
veicolo e successivamente rimontate
a cura della Rete Assistenziale Fiat.
Sebbene l ’impianto a Metano sia dotato di
numerose sicurezze, si consiglia di
chiudere il rubinetto manuale delle
bombole ogni volta che il veicolo viene
ricoverato per un lungo periodo,
trasportato su altri mezzi o movimentato in
circostanze di emergenza a causa di guasti
o incidenti.
147

CONSIGLI PER IL
CARICO
La versione del Fiat Ducato da Lei
utilizzata è stata progettata e
omologata in funzione di determinati
pesi massimi (vedere tabelle “Pesi” nel
capitolo “Dati tecnici”): peso in ordine di
marcia, portata utile, peso totale, peso
massimo sull’asse anteriore, peso
massimo sull’asse posteriore, peso
rimorchiabile.
AVVERTENZA Il carico massimo
ammesso sui fissaggi di ritenuta sul
pavimento è di 500 kg; il carico
massimo ammesso sulla fiancata è di
150 kg.
AVVERTENZA Per le versioni con
sponde laterali destra e sinistra è
consigliabile, prima di abbassare le
sponde, il riposizionamento della leva di
sgancio nella posizione di chiusura.
134) 135) 136)
40)
Oltre a queste precauzioni di carattere
generale, alcuni semplici accorgimenti
possono migliorare la sicurezza di
guida, il confort di marcia, la durata del
veicolo:
distribuire il carico sul pianale in
modo uniforme: qualora si renda
necessario concentrarlo in una sola
zona, scegliere la parte intermedia fra i
due assi;
ricordarsi infine che il
comportamento dinamico del veicolo è
influenzato dal peso trasportato: in
particolare gli spazi di frenata si
allungano, specialmente ad alta
velocità.
ATTENZIONE
134)Irregolarità del percorso e frenate
energiche possono essere causa di
spostamenti improvvisi del carico con
conseguente situazione di pericolo per il
guidatore e i passeggeri: prima di partire
provvedere quindi a vincolare saldamente il
carico, utilizzando gli appositi ganci
disposti sul pavimento per il bloccaggio
utilizzare cavi metallici, funi o cinghie di
robustezza adeguata al peso del materiale
da fissare.
135)Anche in caso di veicolo fermo su
strada in forte salita o con pendenza
laterale, l’apertura delle porte posteriori o
della porta laterale potrebbe comportare
l’improvvisa fuoriuscita di merci non
trattenute.136)Se si vuole trasportare benzina in una
tanica di riserva, occorre farlo nel rispetto
delle disposizioni di legge, usando
solamente una tanica omologata e fissata
adeguatamente agli occhielli di ancoraggio
carico. Anche così tuttavia si aumenta il
rischio di incendio in caso di incidente.
ATTENZIONE
40)Ognuno di questi limiti deve essere
tenuto ben presente e, in ogni caso, NON
DEVE MAI ESSERE SUPERATO. In
particolare, assicurarsi di non superare i
pesi massimi ammessi sugli assi anteriore
e posteriore nel sistemare il carico sul
veicolo (in particolar modo se il veicolo è
dotato di specifico allestimento).
148
AVVIAMENTO E GUIDA

TRAINO DI
RIMORCHI
AVVERTENZE
Per il traino di roulottes o di rimorchi il
veicolo deve essere dotato di gancio di
traino omologato e di adeguato
impianto elettrico. L’installazione deve
essere eseguita da personale
specializzato che rilascia apposita
documentazione per la circolazione su
strada.
Montare eventualmente specchi
retrovisori specifici e/o supplementari,
nel rispetto delle norme del Codice
di Circolazione Stradale vigente.
Ricordare che un rimorchio al traino
riduce la possibilità di superare le
pendenze massime, aumenta gli spazi
d’arresto ed i tempi per un sorpasso
sempre in relazione al peso
complessivo dello stesso.
Nei percorsi in discesa inserire una
marcia bassa, anziché usare
costantemente il freno.Il peso che il rimorchio esercita sul
gancio di traino del veicolo, riduce di
uguale valore la capacità di carico
del veicolo stesso. Per essere sicuri di
non superare il peso massimo
rimorchiabile (riportato sulla carta di
circolazione) si deve tenere conto del
peso del rimorchio a pieno carico,
compresi gli accessori e i bagagli
personali.
Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di
rimorchio. In ogni caso la velocità
massima non deve superare i 100
km/h.
Si consiglia l’utilizzo di idoneo
stabilizzatore sul timone del rimorchio
da trainare.
Nei veicoli equipaggiati con sensori di
parcheggio, in seguito al montaggio del
gancio di traino possono apparire
segnalazioni di malfunzionamento, in
quanto alcune parti (barra di traino,
gancio di traino a sfera) potrebbero
trovarsi entro il campo di rilevazione dei
sensori. In tal caso occorre regolare il
campo di rilevazione oppure disattivare
la funzione assistente al parcheggio.Nei veicoli equipaggiati con cambio
“Comfort-matic”, assicurarsi che il
cambio sia in folle (N) (verificando che il
veicolo si muova a spinta) ed operare
come per il traino di un normale veicolo
con cambio meccanico. Qualora non
fosse possibile posizionare il cambio in
folle, non effettuare l’operazione di
traino del veicolo, ma rivolgersi alla Rete
Assistenziale Fiat.
137) 138)
INSTALLAZIONE GANCIO
DI TRAINO
Il dispositivo di traino deve essere
fissato alla carrozzeria da personale
specializzato, tenuto a rispettare
eventuali informazioni supplementari
e/o integrative rilasciate dal Costruttore
del dispositivo stesso.
Il dispositivo di traino deve rispettare le
attuali normative vigenti con riferimento
alla Direttiva 94/20/CEE e successivi
emendamenti.
Per qualsiasi versione è da utilizzarsi un
dispositivo di traino idoneo al valore
della massa rimorchiabile del veicolo sul
quale si intende procedere
all’installazione.
149

Per il collegamento elettrico deve
essere adottato un giunto unificato, che
generalmente viene collocato ad
un’apposita staffa fissata di norma al
dispositivo di traino stesso, e deve
essere installato sul veicolo una
centralina specifica per il funzionamento
delle luci esterne del rimorchio. I
collegamenti elettrici devono essere
effettuati con giuntia7o13poli
alimentati a 12VDC (norme CUNA/UNI
e ISO/DIN) rispettando eventuali
indicazioni di riferimento del Costruttore
del veicolo e/o del Costruttore del
dispositivo di traino.
Un eventuale freno elettrico o altro
(argano elettrico, ecc.) deve essere
alimentato direttamente dalla batteria
mediante un cavo con sezione non
inferiore a 2,5 mm
2.
AVVERTENZA L’utilizzo del freno
elettrico o di eventuale argano deve
avvenire con motore acceso.
In aggiunta alle derivazioni elettriche è
ammesso collegare all’impianto elettrico
del veicolo solo il cavo per
l’alimentazione di un eventuale freno
elettrico ed il cavo per una lampada
d’illuminazione interna del rimorchio
con potenza non superiore a 15W. Per i
collegamenti utilizzare la centralina
predisposta con cavo da batteria non
inferiore a 2,5 mm
2.AVVERTENZA Il gancio traino rimorchio,
costituisce lunghezza del veicolo;
pertanto nel caso di installazione sulle
versioni “passo lungo”, per effetto
del superamento del limite di 6 metri di
lunghezza totale del veicolo, è
necessario prevedere solamente
l’installazione gancio di traino estraibile.
In mancanza di rimorchio al seguito, è
necessario rimuovere il gancio dalla
base di attacco, e la stessa non deve
superare la lunghezza originale del
veicolo.
AVVERTENZA Nel caso in cui si volesse
lasciare sempre montato il gancio
traino senza avere un rimorchio
di seguito, è opportuno rivolgersi alla
Rete Assistenziale Fiat per permettere
le operazioni di aggiornamento del
Sistema, in quanto il gancio traino
potrebbe essere rilevato come
un ostacolo dai sensori centrali.
Schema di montaggio versioni
Furgone fig. 140
La struttura del gancio di traino deve
essere fissata nei punti indicati Ø con
un totale di n. 6 viti M10x1,25 e n. 4 viti
M12.Le piastre interne al telaio devono avere
spessore minimo di 5 mm. CARICO
MAX SULLA SFERA: 100/ 120 kg
a seconda della portata (vedere tabella
“Pesi” riportata nel capitolo “Dati
Tecnici”).
139)
Per l’installazione del gancio di traino è
necessaria la tranciatura del paraurti
secondo quanto indicato nel kit di
montaggio del fornitore.
Schema di montaggio versioni
Autocarro e Cabinato fig. 141
Un ulteriore gancio di traino specifico
per le versioni Autocarro e Cabinato
è rappresentato in fig. 141.
La struttura Ø deve essere fissata nei
punti indicati con un totale di N° 6
viti M10x1,25 e N° 4 M12.
CARICO MAX SULLA SFERA: 100/ 120
kg a seconda della portata (vedere
tabella “Pesi” riportata nel capitolo “Dati
Tecnici”).
150
AVVIAMENTO E GUIDA
