2018 FIAT 124 SPIDER Notice d'entretien (in French)

Éclairage intérieur
AmpouleCatégorie
Puissance en Watts CEE-ONU(*)
Plafonnier 10 —
Ampoule du hayon 5 —
(*) CEE-ONU signifie Commission économique des Nations Unies pour l’Europe.
143

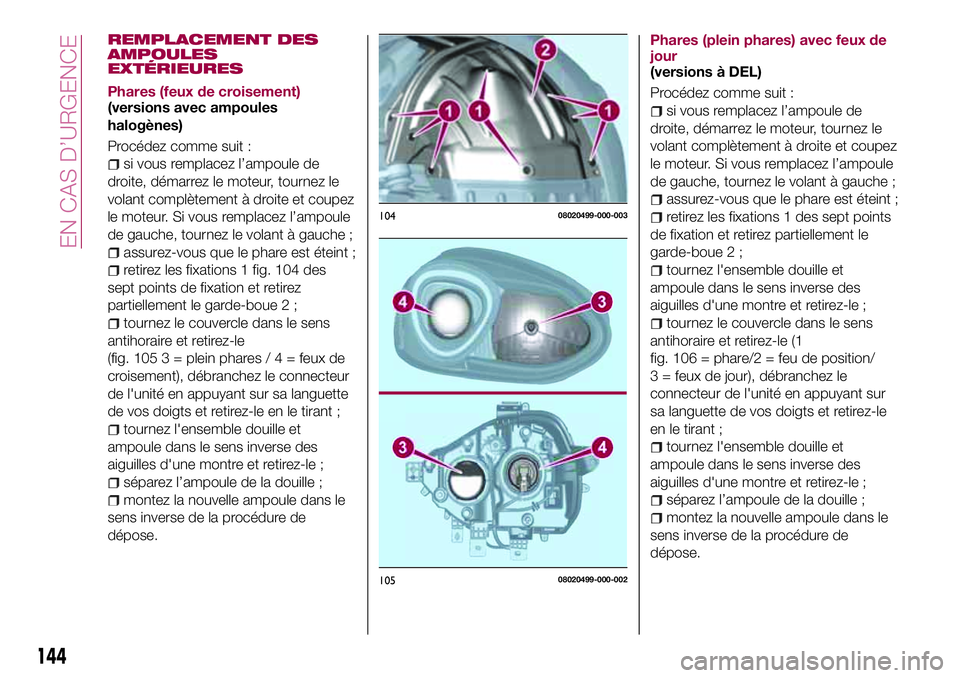

REMPLACEMENT DES
AMPOULES
EXTÉRIEURES
Phares (feux de croisement)
(versions avec ampoules
halogènes)
Procédez comme suit :
si vous remplacez l’ampoule de
droite, démarrez le moteur, tournez le
volant complètement à droite et coupez
le moteur. Si vous remplacez l’ampoule
de gauche, tournez le volant à gauche ;
assurez-vous que le phare est éteint ;
retirez les fixations 1 fig. 104 des
sept points de fixation et retirez
partiellement le garde-boue 2 ;
tournez le couvercle dans le sens
antihoraire et retirez-le
(fig. 105 3 = plein phares/4=feux de
croisement), débranchez le connecteur
de l'unité en appuyant sur sa languette
de vos doigts et retirez-le en le tirant ;
tournez l'ensemble douille et
ampoule dans le sens inverse des
aiguilles d'une montre et retirez-le ;
séparez l’ampoule de la douille ;
montez la nouvelle ampoule dans le
sens inverse de la procédure de
dépose.Phares (plein phares) avec feux de
jour
(versions à DEL)
Procédez comme suit :
si vous remplacez l’ampoule de
droite, démarrez le moteur, tournez le
volant complètement à droite et coupez
le moteur. Si vous remplacez l’ampoule
de gauche, tournez le volant à gauche ;
assurez-vous que le phare est éteint ;
retirez les fixations 1 des sept points
de fixation et retirez partiellement le
garde-boue 2 ;
tournez l'ensemble douille et
ampoule dans le sens inverse des
aiguilles d'une montre et retirez-le ;
tournez le couvercle dans le sens
antihoraire et retirez-le (1
fig. 106 = phare/2 = feu de position/
3 = feux de jour), débranchez le
connecteur de l'unité en appuyant sur
sa languette de vos doigts et retirez-le
en le tirant ;
tournez l'ensemble douille et
ampoule dans le sens inverse des
aiguilles d'une montre et retirez-le ;
séparez l’ampoule de la douille ;
montez la nouvelle ampoule dans le
sens inverse de la procédure de
dépose.
10408020499-000-003
10508020499-000-002
144
EN CAS D’URGENCE

Clignotants avant
Procédez comme suit :
si vous remplacez l’ampoule de
droite, démarrez le moteur, tournez le
volant complètement à droite et coupez
le moteur. Si vous remplacez l’ampoule
de gauche, tournez le volant à gauche.
veillez à ce que le contact soit coupé
et le bouton des feux de route éteint ;
retirez les fixations des cinq points de
fixation fig. 107, et retirez partiellement
le garde-boue ;
débranchez le connecteur de l’unité
en appuyant sur la languette du
connecteur fig. 108 avec un doigt et
tirez le connecteur ;
tournez l'ensemble douille et
ampoule 1 dans le sens inverse des
aiguilles d'une montre et retirez-le ;
séparez l’ampoule 2 de la douille ;
montez la nouvelle ampoule dans le
sens inverse de la procédure de
dépose.
Feux antibrouillards
Procédez comme suit :
si vous remplacez l’ampoule de
droite, démarrez le moteur, tournez le
volant complètement à droite et coupez
le moteur. Si vous remplacez l’ampoule
de gauche, tournez le volant à gauche ;
veillez à ce que le contact soit coupé
et le bouton des feux de route éteint ;
retirez les fixations des cinq points de
fixation, et retirez partiellement le
garde-boue ;
débranchez le connecteur de l’unité
en appuyant sur la languette sur le
connecteur avec un doigt et tirez le
connecteur ;
tournez l’ensemble douille 1
fig. 109 et ampoule dans le sens
antihoraire, sortez l’ampoule 2 et
déposez l’ensemble ;
séparez l’ampoule de la douille ;
montez la nouvelle ampoule dans le
sens inverse de la procédure de
dépose.
10608020499-000-010
10707031501-206-002
10807031501-207-001
145

Feux de freinage / Feux arrière
Rendez-vous chez un concessionnaire
Fiat pour le remplacement de ces feux,
le cas échéant.
Clignotants latéraux
Procédez comme suit :
veillez à ce que le contact soit coupé
et le bouton des feux de route éteint ;
si vous remplacez l’ampoule de
droite, démarrez le moteur, tournez le
volant complètement à droite et coupez
le moteur. Si vous remplacez l’ampoule
de gauche, tournez le volant à gauche ;
retirez les fixations des cinq points de
fixation 1 fig. 110, et retirez
partiellement le garde-boue ;
débranchez le connecteur électrique
de l’ampoule en appuyant sur la
languette sur le connecteur avec votre
doigt et tirez le connecteur ;
retirez l'unité 2 fig. 111 en appuyantsur l'onglet de l'unité avec le doigt et
tirez-la vers l'avant pour comprimer le
cliquet interne 3 fig. 112, et tirez ensuite
l'ensemble vers l'extérieur ;
soulevez le dispositif 4, retirez le
groupe et montez le nouveau clignotant
latéral dans le sens inverse de la
procédure de dépose.
Feux de position
(versions à DEL)
Procédez comme suit :
retirez les fixations des sept points
de fixation, et retirez partiellement le
garde-boue du côté supérieur ;
tournez l'ensemble douille 1
fig. 113 et ampoule 2 dans le sens
antihoraire et retirez-le ;
séparez l’ampoule de la douille ;
montez la nouvelle ampoule dans le
sens inverse de la procédure de
dépose.
10907031501-208-002
11008020499-000-011
11107031501-210-001
11207031501-211-001
146
EN CAS D’URGENCE

Clignotants arrière
Procédez comme suit :
retirez les attaches 1 fig. 114 et la
garniture de hayon ;
retirez les attaches 2 fig. 115 et
retirez partiellement la garniture latérale
du hayon ;
débranchez le connecteur 3 ;
retirez les deux boulons 5 fig. 117 et
la vis 4 ;
tirez l’unité vers l'arrière 6
fig. 118 pour la déposer ;
tournez l'ensemble douille et
ampoule 7 fig. 119 dans le sens
antihoraire pour le retirer.
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
147

Feu de marche arrière / feu
antibrouillard arrière
Procédez comme suit :
veillez à ce que le contact soit coupé
et le bouton des feux de route éteint ;
débranchez le connecteur électrique
de l’ampoule en appuyant sur la
languette sur le connecteur avec votre
doigt et tirez le connecteur ;
tournez l'ensemble douille et
ampoule dans le sens antihoraire etretirez-le : 1 fig. 120 = feu de marche
arrière/2=feuantibrouillard ;
séparez l’ampoule de la douille ;
montez la nouvelle ampoule dans le
sens inverse de la procédure de
dépose.
Éclairage de plaque minéralogique
Procédez comme suit :
veillez à ce que le contact soit coupé
et le bouton des feux de route éteint ;
faites glisser l'unité 1 fig. 121 comme
l'indique la figure pour la retirer,
séparez le connecteur électrique de
l'unité ;
montez la nouvelle unité dans le sens
inverse de la procédure de dépose.
ATTENTION
160)Les modifications ou les réparations
du système électrique non effectuées dans
les règles de l'art ou sans tenir compte des
spécifications techniques du système
peuvent être à l’origine d’un
dysfonctionnement et d’un incendie.
161)Avant de remplacer l'ampoule,
attendez que les conduits d'échappement
aient refroidi. RISQUE D'EXPOSITION À
DES GAZ BRÛLANTS !
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
148
EN CAS D’URGENCE

162)Les ampoules halogènes contiennent
du gaz sous pression qui pourrait
provoquer une projection de verre si l'une
d'elles venait à se briser.
163)Ne remplacez les ampoules que
lorsque le moteur éteint. Assurez-vous
également que le moteur a refroidi, pour
éviter tout risque de brûlure.
ATTENTION
30)Si possible, il est conseillé de faire
remplacer les ampoules par un
concessionnaire Fiat. Le bon
fonctionnement et une bonne orientation
des feux extérieurs sont essentiels pour
conduire en toute sécurité et
conformément à la règlementation en
vigueur.
31)Tenez les ampoules halogènes
uniquement par leurs parties métalliques.
Toucher leurs parties transparentes avec
vos doigts pourrait réduire l'intensité de la
lumière qu'elles émettent et même leur
durée de vie. En cas de contact accidentel,
nettoyez l'ampoule à l'aide d'un chiffon
imbibé d'alcool et laissez-la sécher.
REMPLACEMENT DE
FUSIBLES
INFORMATIONS
GÉNÉRALES
164) 165) 166) 167) 168)
32) 33)
EMPLACEMENT DES FUSIBLES
Les fusibles sont regroupés dans deux
boîtes à fusibles situées à gauche du
véhicule et sous le capot.
FUSIBLES SUR LE CÔTÉ
GAUCHE DU VÉHICULE
Procédez comme suit :
veillez à ce que le contact soit coupé
et à ce que les autres commutateurs
soient éteints ;
ouvrez le couvercle de la boîte à
fusibles fig. 122 (située près de la
portière) ;
appuyez sur le clip de fixation et
déposez le couvercle de protection ;
sortez le fusible à l’aide de
l'extracteur de fusible se trouvant sur le
porte- fusibles situé dans le
compartiment moteur fig. 123 ;
Contrôlez le fusible et remplacez-le
s’il est défectueux ;
introduisez un fusible de même
ampérage et veillez à ce qu’il soit bien
en place. Si ce n’est pas le cas,
contactez un concessionnaire Fiat. Si
vous n’avez pas de fusible de réserve,
prélevez-en un de même ampérage sur
un circuit n’étant pas essentiel pour le
fonctionnement du véhicule, comme le
circuit AUDIO ou de PRISE DE
COURANT ;
remettez le couvercle en place et
veillez à ce qu’il soit bien installé.
12207031601-121-001
12307031601-122-001
149

ATTENTION Remplacez toujours un
fusible défectueux par un fusible
d’origine FCA ou équivalent de même
ampérage. Sinon vous risquez
d’endommager le système électrique.
FUSIBLES SOUS LE
CAPOT
Veillez à ce que le contact soit coupé et
à ce que les autres commutateurs
soient éteints et déposez le couvercle
du porte-fusibles. Si le dispositif de
fermeture est ouvert en forçant, le
couvercle du porte- fusibles peut entrer
en contact avec le cadre lorsqu’il est
enlevé et se rayer.
Enlevez le couvercle lentement en
respectant la procédure suivante :
libérez le dispositif de fermeture
arrière 1 fig. 124 en appuyant sur la
languette avant avec vos doigts ;
enlevez la languette avant en
soulevant légèrement la partie avant du
couvercle 2 ;
déposez le couvercle en le soulevant
et en le faisant glisser en arrière ;
Si le fusible PRINCIPAL (MAIN) a
fondu, remplacez-le par un neuf de
même ampérage ;
remettez le couvercle en place et
veillez à ce qu’il soit bien installé.
12407031601-123-001
