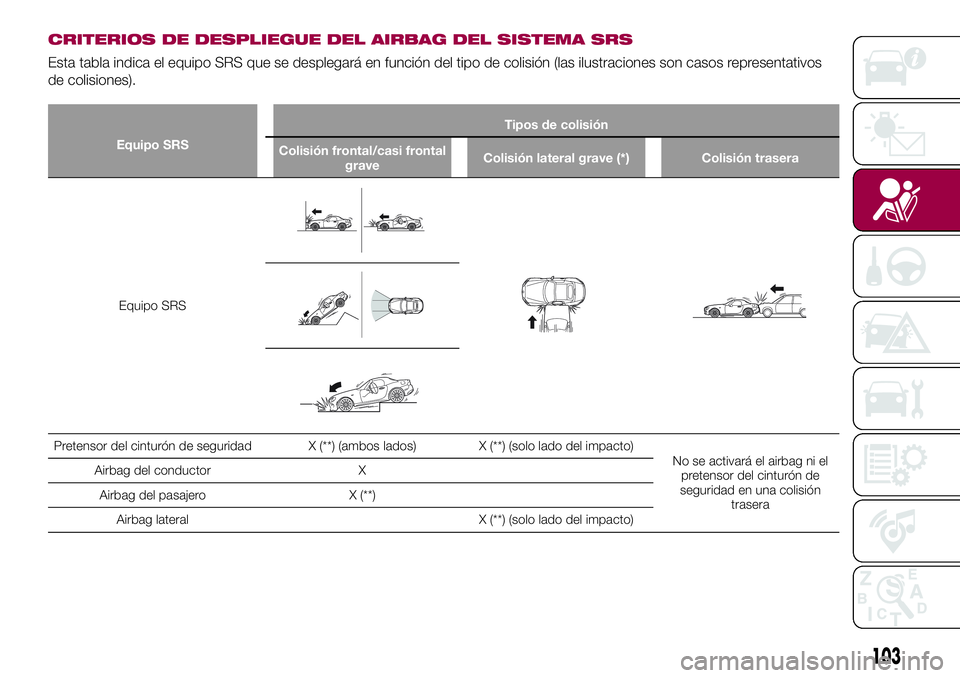

CRITERIOS DE DESPLIEGUE DEL AIRBAG DEL SISTEMA SRS
Esta tabla indica el equipo SRS que se desplegará en función del tipo de colisión (las ilustraciones son casos representativos
de colisiones).
Equipo SRSTipos de colisión
Colisión frontal/casi frontal
graveColisión lateral grave (*) Colisión trasera
Equipo SRS
Pretensor del cinturón de seguridad X (**) (ambos lados) X (**) (solo lado del impacto)
No se activará el airbag ni el
pretensor del cinturón de
seguridad en una colisión
trasera Airbag del conductor X
Airbag del pasajero X (**)
Airbag lateral X (**) (solo lado del impacto)
103

ADVERTENCIA En una colisión frontal excéntrica, los airbags y pretensores pueden desplegarse todos en función de la
dirección, el ángulo y la velocidad del impacto.
104
SEGURIDAD

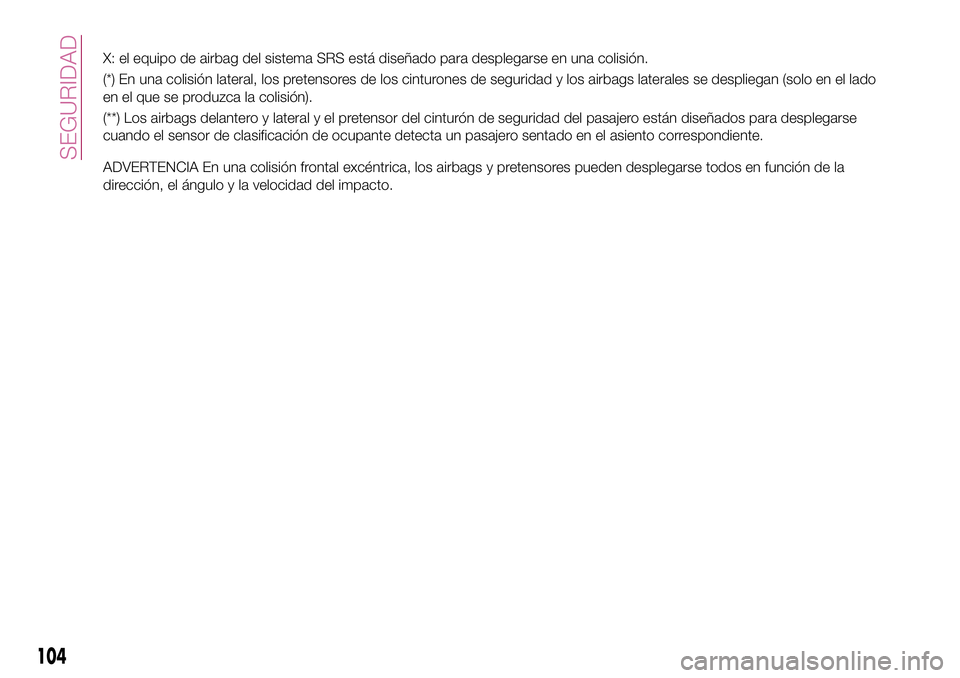

X: el equipo de airbag del sistema SRS está diseñado para desplegarse en una colisión.
(*) En una colisión lateral, los pretensores de los cinturones de seguridad y los airbags laterales se despliegan (solo en el lado
en el que se produzca la colisión).
(**) Los airbags delantero y lateral y el pretensor del cinturón de seguridad del pasajero están diseñados para desplegarse
cuando el sensor de clasificación de ocupante detecta un pasajero sentado en el asiento correspondiente.

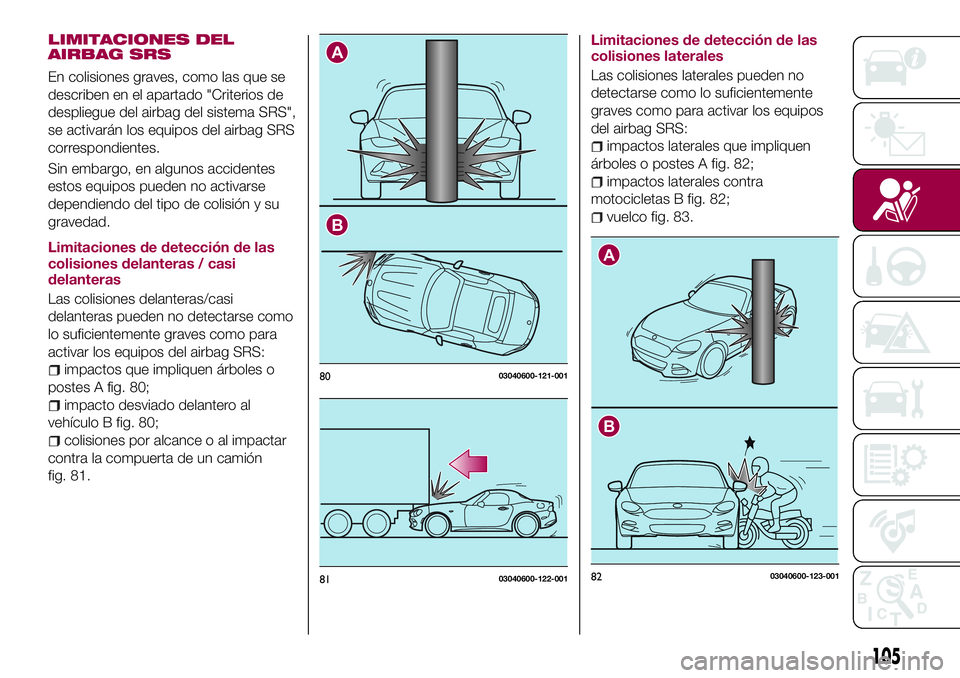

LIMITACIONES DEL
AIRBAG SRS
En colisiones graves, como las que se
describen en el apartado "Criterios de
despliegue del airbag del sistema SRS",
se activarán los equipos del airbag SRS
correspondientes.
Sin embargo, en algunos accidentes
estos equipos pueden no activarse
dependiendo del tipo de colisión y su
gravedad.
Limitaciones de detección de las
colisiones delanteras / casi
delanteras
Las colisiones delanteras/casi
delanteras pueden no detectarse como
lo suficientemente graves como para
activar los equipos del airbag SRS:
impactos que impliquen árboles o
postes A fig. 80;
impacto desviado delantero al
vehículo B fig. 80;
colisiones por alcance o al impactar
contra la compuerta de un camión
fig. 81.Limitaciones de detección de las
colisiones laterales
Las colisiones laterales pueden no
detectarse como lo suficientemente
graves como para activar los equipos
del airbag SRS:
impactos laterales que impliquen
árboles o postes A fig. 82;
impactos laterales contra
motocicletas B fig. 82;
vuelco fig. 83.
A
B
8003040600-121-001
8103040600-122-001
A
B
8203040600-123-001
105

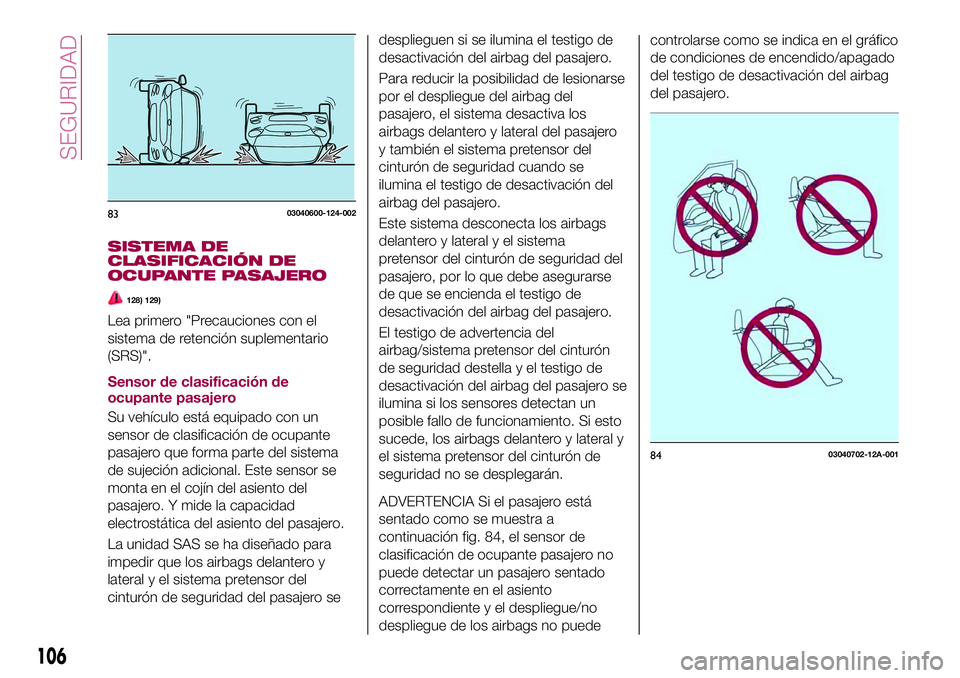

SISTEMA DE
CLASIFICACIÓN DE
OCUPANTE PASAJERO
128) 129)
Lea primero "Precauciones con el
sistema de retención suplementario
(SRS)".
Sensor de clasificación de
ocupante pasajero
Su vehículo está equipado con un
sensor de clasificación de ocupante
pasajero que forma parte del sistema
de sujeción adicional. Este sensor se
monta en el cojín del asiento del
pasajero. Y mide la capacidad
electrostática del asiento del pasajero.
La unidad SAS se ha diseñado para
impedir que los airbags delantero y
lateral y el sistema pretensor del
cinturón de seguridad del pasajero sedesplieguen si se ilumina el testigo de
desactivación del airbag del pasajero.
Para reducir la posibilidad de lesionarse
por el despliegue del airbag del
pasajero, el sistema desactiva los
airbags delantero y lateral del pasajero
y también el sistema pretensor del
cinturón de seguridad cuando se
ilumina el testigo de desactivación del
airbag del pasajero.
Este sistema desconecta los airbags
delantero y lateral y el sistema
pretensor del cinturón de seguridad del
pasajero, por lo que debe asegurarse
de que se encienda el testigo de
desactivación del airbag del pasajero.
El testigo de advertencia del
airbag/sistema pretensor del cinturón
de seguridad destella y el testigo de
desactivación del airbag del pasajero se
ilumina si los sensores detectan un
posible fallo de funcionamiento. Si esto
sucede, los airbags delantero y lateral y
el sistema pretensor del cinturón de
seguridad no se desplegarán.
ADVERTENCIA Si el pasajero está
sentado como se muestra a
continuación fig. 84, el sensor de
clasificación de ocupante pasajero no
puede detectar un pasajero sentado
correctamente en el asiento
correspondiente y el despliegue/no
despliegue de los airbags no puedecontrolarse como se indica en el gráfico
de condiciones de encendido/apagado
del testigo de desactivación del airbag
del pasajero.
8303040600-124-002
8403040702-12A-001
106
SEGURIDAD

Testigos de desactivación del
airbag del pasajero

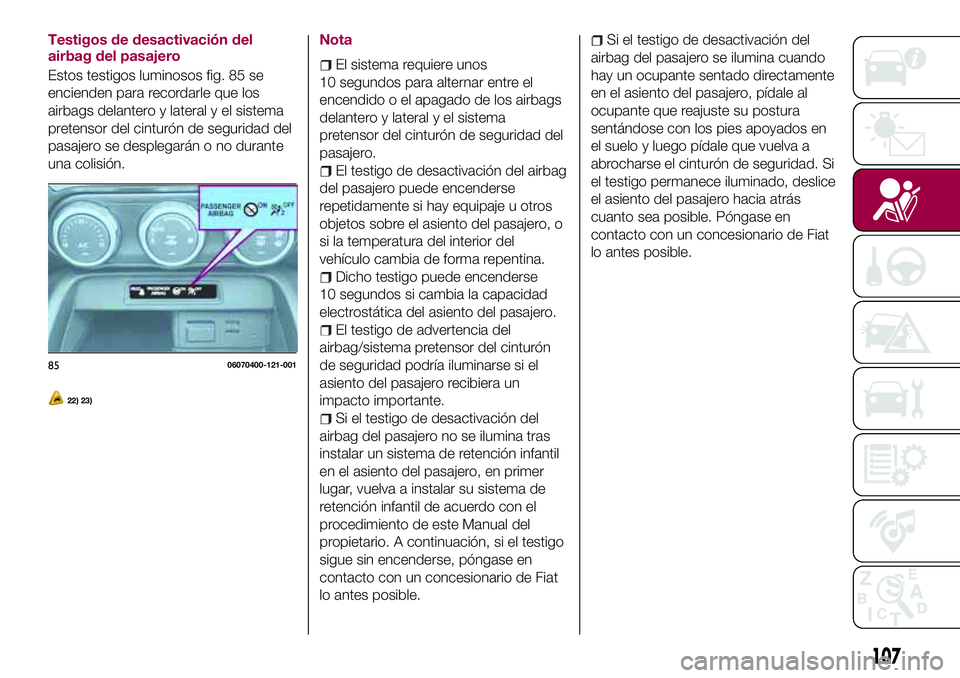

Estos testigos luminosos fig. 85 se
encienden para recordarle que los
airbags delantero y lateral y el sistema
pretensor del cinturón de seguridad del
pasajero se desplegarán o no durante
una colisión.
22) 23)
Nota
El sistema requiere unos
10 segundos para alternar entre el
encendido o el apagado de los airbags
delantero y lateral y el sistema
pretensor del cinturón de seguridad del
pasajero.
El testigo de desactivación del airbag
del pasajero puede encenderse
repetidamente si hay equipaje u otros
objetos sobre el asiento del pasajero, o
si la temperatura del interior del
vehículo cambia de forma repentina.
Dicho testigo puede encenderse
10 segundos si cambia la capacidad
electrostática del asiento del pasajero.
El testigo de advertencia del
airbag/sistema pretensor del cinturón
de seguridad podría iluminarse si el
asiento del pasajero recibiera un
impacto importante.
Si el testigo de desactivación del
airbag del pasajero no se ilumina tras
instalar un sistema de retención infantil
en el asiento del pasajero, en primer
lugar, vuelva a instalar su sistema de
retención infantil de acuerdo con el
procedimiento de este Manual del
propietario. A continuación, si el testigo
sigue sin encenderse, póngase en
contacto con un concesionario de Fiat
lo antes posible.
Si el testigo de desactivación del
airbag del pasajero se ilumina cuando
hay un ocupante sentado directamente
en el asiento del pasajero, pídale al
ocupante que reajuste su postura
sentándose con los pies apoyados en
el suelo y luego pídale que vuelva a
abrocharse el cinturón de seguridad. Si
el testigo permanece iluminado, deslice
el asiento del pasajero hacia atrás
cuanto sea posible. Póngase en
contacto con un concesionario de Fiat
lo antes posible.
8506070400-121-001
107

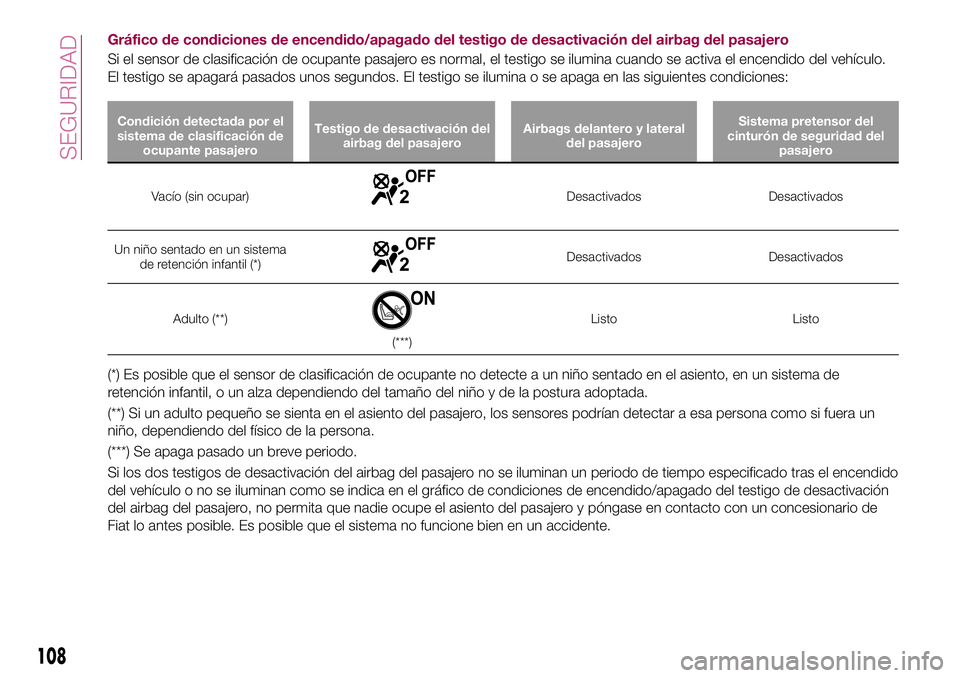

Gráfico de condiciones de encendido/apagado del testigo de desactivación del airbag del pasajero
Si el sensor de clasificación de ocupante pasajero es normal, el testigo se ilumina cuando se activa el encendido del vehículo.
El testigo se apagará pasados unos segundos. El testigo se ilumina o se apaga en las siguientes condiciones:
Condición detectada por el
sistema de clasificación de
ocupante pasajeroTestigo de desactivación del
airbag del pasajeroAirbags delantero y lateral
del pasajeroSistema pretensor del
cinturón de seguridad del
pasajero
Vacío (sin ocupar)Desactivados Desactivados
Un niño sentado en un sistema
de retención infantil (*)
Desactivados Desactivados
Adulto (**)
(***)Listo Listo
(*) Es posible que el sensor de clasificación de ocupante no detecte a un niño sentado en el asiento, en un sistema de
retención infantil, o un alza dependiendo del tamaño del niño y de la postura adoptada.
(**) Si un adulto pequeño se sienta en el asiento del pasajero, los sensores podrían detectar a esa persona como si fuera un
niño, dependiendo del físico de la persona.
(***) Se apaga pasado un breve periodo.
Si los dos testigos de desactivación del airbag del pasajero no se iluminan un periodo de tiempo especificado tras el encendido
del vehículo o no se iluminan como se indica en el gráfico de condiciones de encendido/apagado del testigo de desactivación
del airbag del pasajero, no permita que nadie ocupe el asiento del pasajero y póngase en contacto con un concesionario de
Fiat lo antes posible. Es posible que el sistema no funcione bien en un accidente.
108
SEGURIDAD

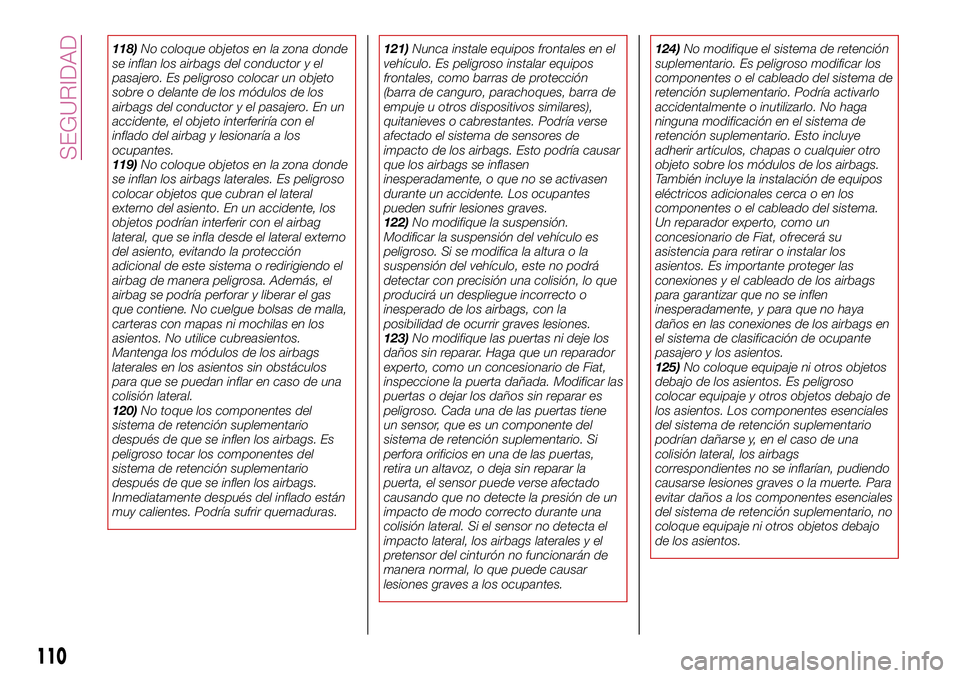

ADVERTENCIA

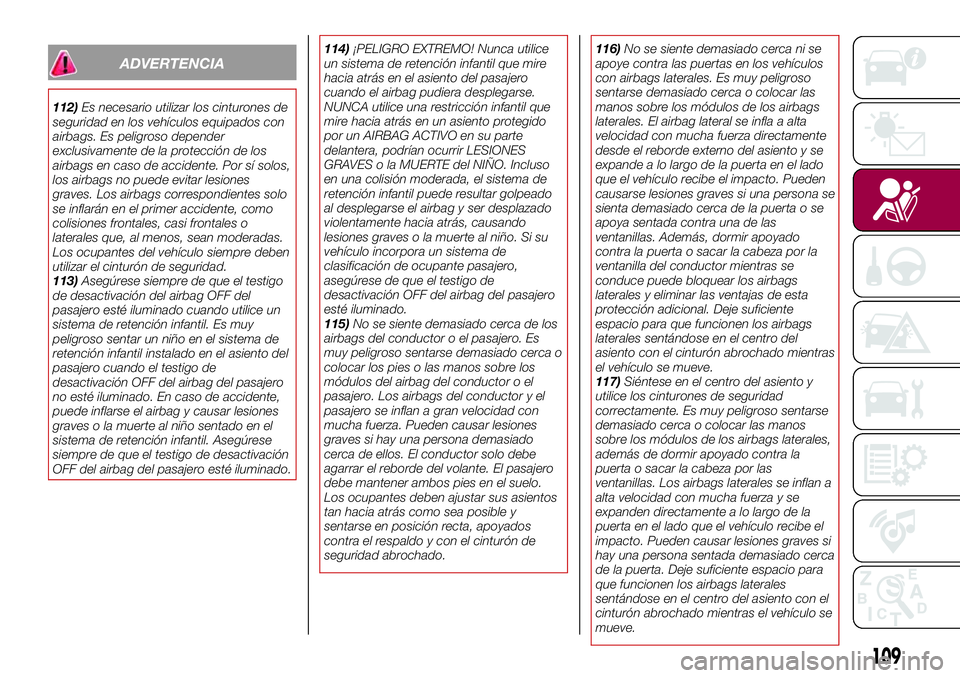

112)Es necesario utilizar los cinturones de
seguridad en los vehículos equipados con
airbags. Es peligroso depender
exclusivamente de la protección de los
airbags en caso de accidente. Por sí solos,
los airbags no puede evitar lesiones
graves. Los airbags correspondientes solo
se inflarán en el primer accidente, como
colisiones frontales, casi frontales o
laterales que, al menos, sean moderadas.
Los ocupantes del vehículo siempre deben
utilizar el cinturón de seguridad.
113)Asegúrese siempre de que el testigo
de desactivación del airbag OFF del
pasajero esté iluminado cuando utilice un
sistema de retención infantil. Es muy
peligroso sentar un niño en el sistema de
retención infantil instalado en el asiento del
pasajero cuando el testigo de
desactivación OFF del airbag del pasajero
no esté iluminado. En caso de accidente,
puede inflarse el airbag y causar lesiones
graves o la muerte al niño sentado en el
sistema de retención infantil. Asegúrese
siempre de que el testigo de desactivación
OFF del airbag del pasajero esté iluminado.114)¡PELIGRO EXTREMO! Nunca utilice

un sistema de retención infantil que mire
hacia atrás en el asiento del pasajero
cuando el airbag pudiera desplegarse.
NUNCA utilice una restricción infantil que
mire hacia atrás en un asiento protegido
por un AIRBAG ACTIVO en su parte
delantera, podrían ocurrir LESIONES
GRAVES o la MUERTE del NIÑO. Incluso
en una colisión moderada, el sistema de
retención infantil puede resultar golpeado
al desplegarse el airbag y ser desplazado
violentamente hacia atrás, causando
lesiones graves o la muerte al niño. Si su
vehículo incorpora un sistema de
clasificación de ocupante pasajero,
asegúrese de que el testigo de
desactivación OFF del airbag del pasajero
esté iluminado.
115)No se siente demasiado cerca de los
airbags del conductor o el pasajero. Es
muy peligroso sentarse demasiado cerca o
colocar los pies o las manos sobre los
módulos del airbag del conductor o el
pasajero. Los airbags del conductor y el
pasajero se inflan a gran velocidad con
mucha fuerza. Pueden causar lesiones
graves si hay una persona demasiado
cerca de ellos. El conductor solo debe
agarrar el reborde del volante. El pasajero
debe mantener ambos pies en el suelo.
Los ocupantes deben ajustar sus asientos
tan hacia atrás como sea posible y
sentarse en posición recta, apoyados
contra el respaldo y con el cinturón de
seguridad abrochado.116)No se siente demasiado cerca ni se
apoye contra las puertas en los vehículos
con airbags laterales. Es muy peligroso
sentarse demasiado cerca o colocar las
manos sobre los módulos de los airbags
laterales. El airbag lateral se infla a alta
velocidad con mucha fuerza directamente
desde el reborde externo del asiento y se
expande a lo largo de la puerta en el lado
que el vehículo recibe el impacto. Pueden
causarse lesiones graves si una persona se
sienta demasiado cerca de la puerta o se
apoya sentada contra una de las
ventanillas. Además, dormir apoyado
contra la puerta o sacar la cabeza por la
ventanilla del conductor mientras se
conduce puede bloquear los airbags
laterales y eliminar las ventajas de esta
protección adicional. Deje suficiente
espacio para que funcionen los airbags
laterales sentándose en el centro del
asiento con el cinturón abrochado mientras
el vehículo se mueve.
117)Siéntese en el centro del asiento y
utilice los cinturones de seguridad
correctamente. Es muy peligroso sentarse
demasiado cerca o colocar las manos
sobre los módulos de los airbags laterales,
además de dormir apoyado contra la
puerta o sacar la cabeza por las
ventanillas. Los airbags laterales se inflan a
alta velocidad con mucha fuerza y se
expanden directamente a lo largo de la
puerta en el lado que el vehículo recibe el
impacto. Pueden causar lesiones graves si
hay una persona sentada demasiado cerca
de la puerta. Deje suficiente espacio para
que funcionen los airbags laterales
sentándose en el centro del asiento con el
cinturón abrochado mientras el vehículo se
mueve.
109

118)No coloque objetos en la zona donde
se inflan los airbags del conductor y el
pasajero. Es peligroso colocar un objeto
sobre o delante de los módulos de los
airbags del conductor y el pasajero. En un
accidente, el objeto interferiría con el
inflado del airbag y lesionaría a los
ocupantes.
119)No coloque objetos en la zona donde
se inflan los airbags laterales. Es peligroso
colocar objetos que cubran el lateral
externo del asiento. En un accidente, los
objetos podrían interferir con el airbag
lateral, que se infla desde el lateral externo
del asiento, evitando la protección
adicional de este sistema o redirigiendo el
airbag de manera peligrosa. Además, el
airbag se podría perforar y liberar el gas
que contiene. No cuelgue bolsas de malla,
carteras con mapas ni mochilas en los
asientos. No utilice cubreasientos.
Mantenga los módulos de los airbags
laterales en los asientos sin obstáculos
para que se puedan inflar en caso de una
colisión lateral.
120)No toque los componentes del
sistema de retención suplementario
después de que se inflen los airbags. Es
peligroso tocar los componentes del
sistema de retención suplementario
después de que se inflen los airbags.
Inmediatamente después del inflado están
muy calientes. Podría sufrir quemaduras.121)Nunca instale equipos frontales en el
vehículo. Es peligroso instalar equipos
frontales, como barras de protección
(barra de canguro, parachoques, barra de
empuje u otros dispositivos similares),
quitanieves o cabrestantes. Podría verse
afectado el sistema de sensores de
impacto de los airbags. Esto podría causar
que los airbags se inflasen
inesperadamente, o que no se activasen
durante un accidente. Los ocupantes
pueden sufrir lesiones graves.
122)No modifique la suspensión.
Modificar la suspensión del vehículo es
peligroso. Si se modifica la altura o la
suspensión del vehículo, este no podrá
detectar con precisión una colisión, lo que
producirá un despliegue incorrecto o
inesperado de los airbags, con la
posibilidad de ocurrir graves lesiones.
123)No modifique las puertas ni deje los
daños sin reparar. Haga que un reparador
experto, como un concesionario de Fiat,
inspeccione la puerta dañada. Modificar las
puertas o dejar los daños sin reparar es
peligroso. Cada una de las puertas tiene
un sensor, que es un componente del
sistema de retención suplementario. Si
perfora orificios en una de las puertas,
retira un altavoz, o deja sin reparar la
puerta, el sensor puede verse afectado
causando que no detecte la presión de un
impacto de modo correcto durante una
colisión lateral. Si el sensor no detecta el
impacto lateral, los airbags laterales y el
pretensor del cinturón no funcionarán de
manera normal, lo que puede causar
lesiones graves a los ocupantes.124)No modifique el sistema de retención
suplementario. Es peligroso modificar los
componentes o el cableado del sistema de
retención suplementario. Podría activarlo
accidentalmente o inutilizarlo. No haga
ninguna modificación en el sistema de
retención suplementario. Esto incluye
adherir artículos, chapas o cualquier otro
objeto sobre los módulos de los airbags.
También incluye la instalación de equipos
eléctricos adicionales cerca o en los
componentes o el cableado del sistema.
Un reparador experto, como un
concesionario de Fiat, ofrecerá su
asistencia para retirar o instalar los
asientos. Es importante proteger las
conexiones y el cableado de los airbags
para garantizar que no se inflen
inesperadamente, y para que no haya
daños en las conexiones de los airbags en
el sistema de clasificación de ocupante
pasajero y los asientos.
125)No coloque equipaje ni otros objetos
debajo de los asientos. Es peligroso
colocar equipaje y otros objetos debajo de
los asientos. Los componentes esenciales
del sistema de retención suplementario
podrían dañarse y, en el caso de una
colisión lateral, los airbags
correspondientes no se inflarían, pudiendo
causarse lesiones graves o la muerte. Para
evitar daños a los componentes esenciales
del sistema de retención suplementario, no
coloque equipaje ni otros objetos debajo
de los asientos.
110
SEGURIDAD
