Bremselys/baglygter
Gå til en Fiat-forhandler, når en
udskiftning af disse lys er nødvendig.

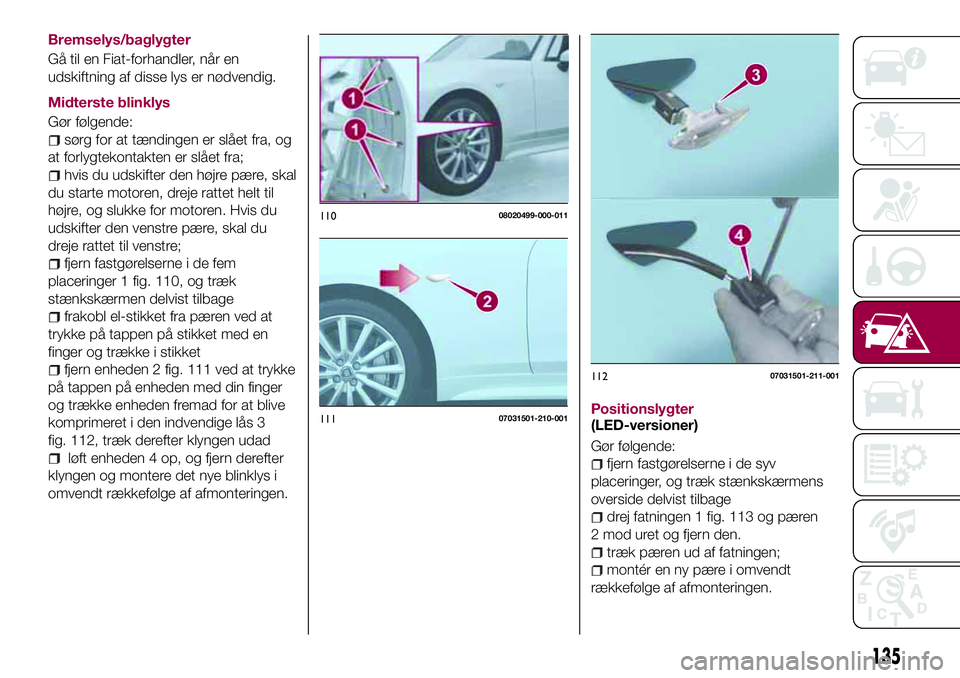

Midterste blinklys
Gør følgende:
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
hvis du udskifter den højre pære, skal
du starte motoren, dreje rattet helt til
højre, og slukke for motoren. Hvis du
udskifter den venstre pære, skal du
dreje rattet til venstre;
fjern fastgørelserne i de fem
placeringer 1 fig. 110, og træk
stænkskærmen delvist tilbage
frakobl el-stikket fra pæren ved at
trykke på tappen på stikket med en
finger og trække i stikket
fjern enheden 2 fig. 111 ved at trykke
på tappen på enheden med din finger
og trække enheden fremad for at blive
komprimeret i den indvendige lås 3
fig. 112, træk derefter klyngen udad
løft enheden 4 op, og fjern derefter
klyngen og montere det nye blinklys i
omvendt rækkefølge af afmonteringen.Positionslygter
(LED-versioner)
Gør følgende:fjern fastgørelserne i de syv
placeringer, og træk stænkskærmens
overside delvist tilbage
drej fatningen 1 fig. 113 og pæren
2 mod uret og fjern den.
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.
11008020499-000-011
11107031501-210-001
11207031501-211-001
135

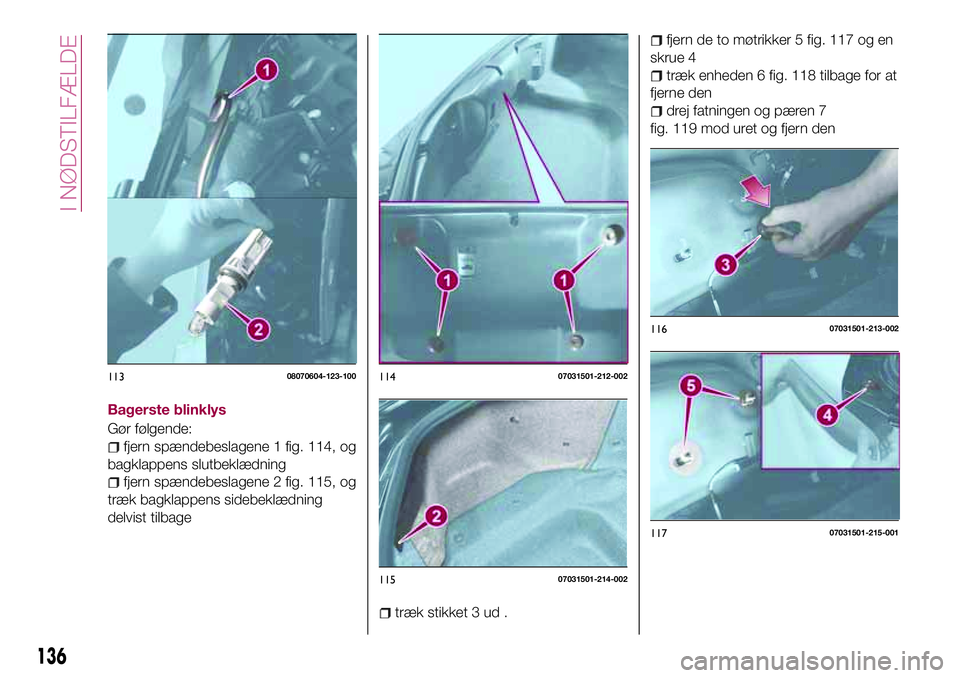

Bagerste blinklys
Gør følgende:
fjern spændebeslagene 1 fig. 114, og
bagklappens slutbeklædning
fjern spændebeslagene 2 fig. 115, og
træk bagklappens sidebeklædning
delvist tilbage
træk stikket 3 ud .
fjern de to møtrikker 5 fig. 117 og en
skrue 4
træk enheden 6 fig. 118 tilbage for at
fjerne den
drej fatningen og pæren 7
fig. 119 mod uret og fjern den
11308070604-123-10011407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
136
I NØDSTILFÆLDE

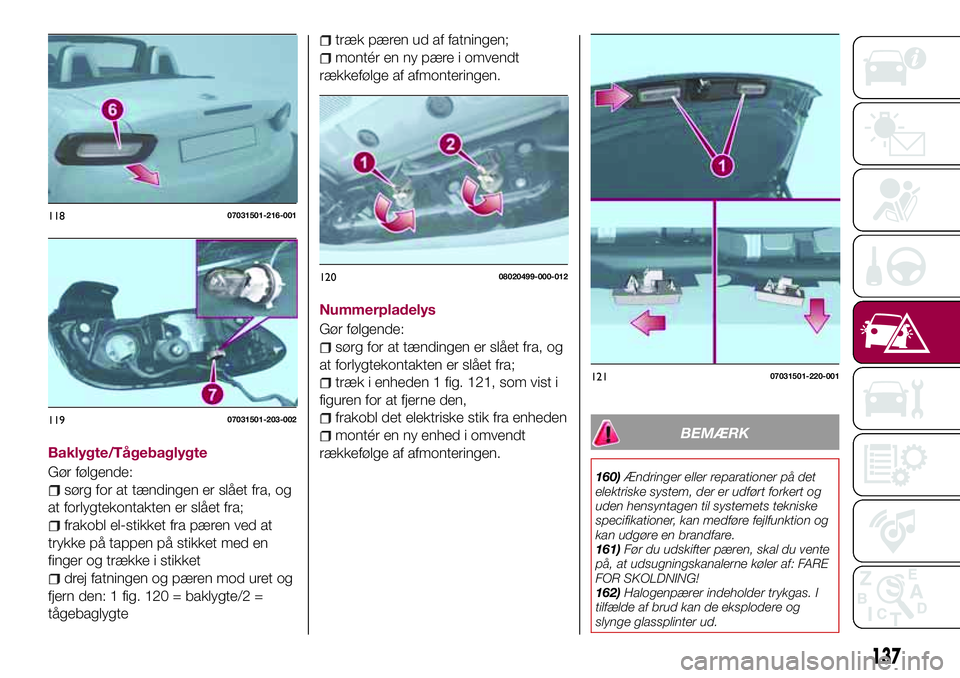

Baklygte/Tågebaglygte
Gør følgende:
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
frakobl el-stikket fra pæren ved at
trykke på tappen på stikket med en
finger og trække i stikket
drej fatningen og pæren mod uret og
fjern den: 1 fig. 120 = baklygte/2 =
tågebaglygte
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.
Nummerpladelys
Gør følgende:
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
træk i enheden 1 fig. 121, som vist i
figuren for at fjerne den,
frakobl det elektriske stik fra enheden
montér en ny enhed i omvendt
rækkefølge af afmonteringen.BEMÆRK
160)Ændringer eller reparationer på det
elektriske system, der er udført forkert og
uden hensyntagen til systemets tekniske
specifikationer, kan medføre fejlfunktion og
kan udgøre en brandfare.
161)Før du udskifter pæren, skal du vente
på, at udsugningskanalerne køler af: FARE
FOR SKOLDNING!
162)Halogenpærer indeholder trykgas. I
tilfælde af brud kan de eksplodere og
slynge glassplinter ud.
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
137

163)Udskift kun pærer, når motoren er
slukket. Sørg også for, at motoren er kold
for at forhindre risikoen for forbrændinger.
VIGTIGT
30)Hvor det er muligt, er det tilrådeligt at få
pærer udskiftet hos en Fiat-forhandler.
Korrekt funktion og retning af de udvendige
lys er afgørende for sikkerheden og
overholdelse af loven.
31)Halogenpærer skal håndteres ved kun
at holde i metaldelen. Hvis du rører ved
pærens gennemsigtige del med fingrene,
kan det reducere pærens lysstyrke og
endog reducere pærens holdbarhed. I
tilfælde af utilsigtet kontakt, skal du tørre
pæren af med en klud fugtet med alkohol
og lade pæren tørre
UDSKIFTNING AF
SIKRINGER
GENERELLE
OPLYSNINGER
164) 165) 166) 167) 168)
32) 33)

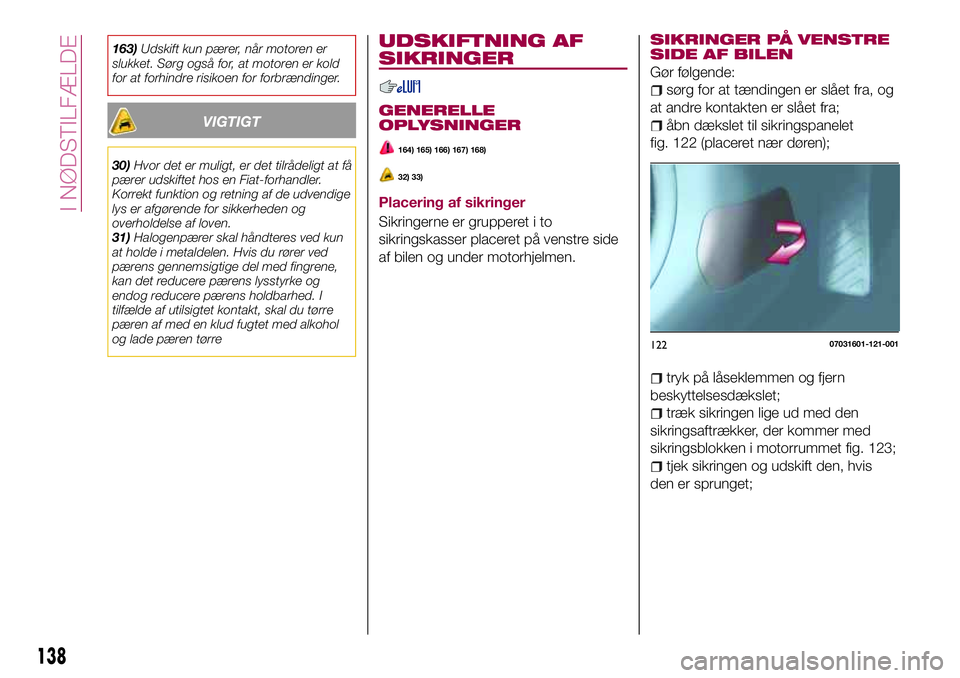

Placering af sikringer
Sikringerne er grupperet i to
sikringskasser placeret på venstre side
af bilen og under motorhjelmen.
SIKRINGER PÅ VENSTRE
SIDE AF BILEN
Gør følgende:
sørg for at tændingen er slået fra, og
at andre kontakten er slået fra;
åbn dækslet til sikringspanelet
fig. 122 (placeret nær døren);
tryk på låseklemmen og fjern
beskyttelsesdækslet;
træk sikringen lige ud med den
sikringsaftrækker, der kommer med
sikringsblokken i motorrummet fig. 123;
tjek sikringen og udskift den, hvis
den er sprunget;
12207031601-121-001
138
I NØDSTILFÆLDE

indsæt en ny sikring med samme
strømstyrke, og sørg for, at den sidder
fast. Hvis den ikke sidder fast skal du
kontakte en Fiat-forhandler. Hvis du
ikke har nogen ekstra sikringer, kan du
låne en af samme størrelse fra en kreds,
som ikke er nødvendig for køretøjets
drift, såsom kredsløb for lyd eller
strømudtag;
genmontér dækslet og kontroller, at
det er forsvarligt monteret.
VIGTIGT Sikringerne skal altid udskiftes
med en original FCA-sikring eller
tilsvarende af samme størrelse. Ellers
risikerer du at beskadige det elektriske

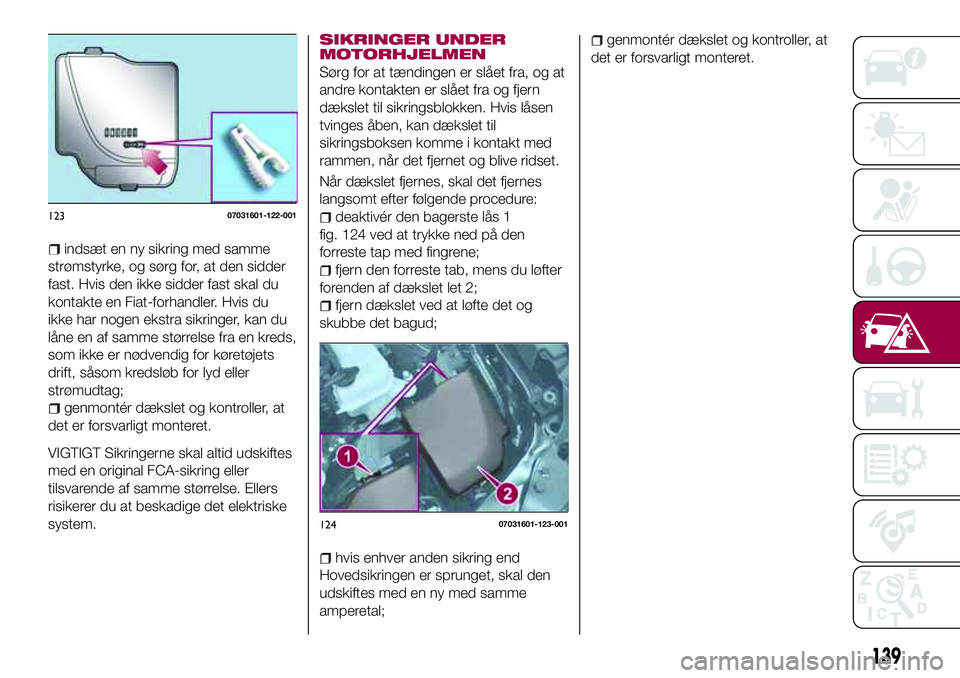

system.SIKRINGER UNDER
MOTORHJELMEN
Sørg for at tændingen er slået fra, og at
andre kontakten er slået fra og fjern
dækslet til sikringsblokken. Hvis låsen
tvinges åben, kan dækslet til
sikringsboksen komme i kontakt med
rammen, når det fjernet og blive ridset.
Når dækslet fjernes, skal det fjernes
langsomt efter følgende procedure:
deaktivér den bagerste lås 1
fig. 124 ved at trykke ned på den
forreste tap med fingrene;
fjern den forreste tab, mens du løfter
forenden af dækslet let 2;
fjern dækslet ved at løfte det og
skubbe det bagud;
hvis enhver anden sikring end
Hovedsikringen er sprunget, skal den
udskiftes med en ny med samme
amperetal;
genmontér dækslet og kontroller, at
det er forsvarligt monteret.
12307031601-122-001
12407031601-123-001
139

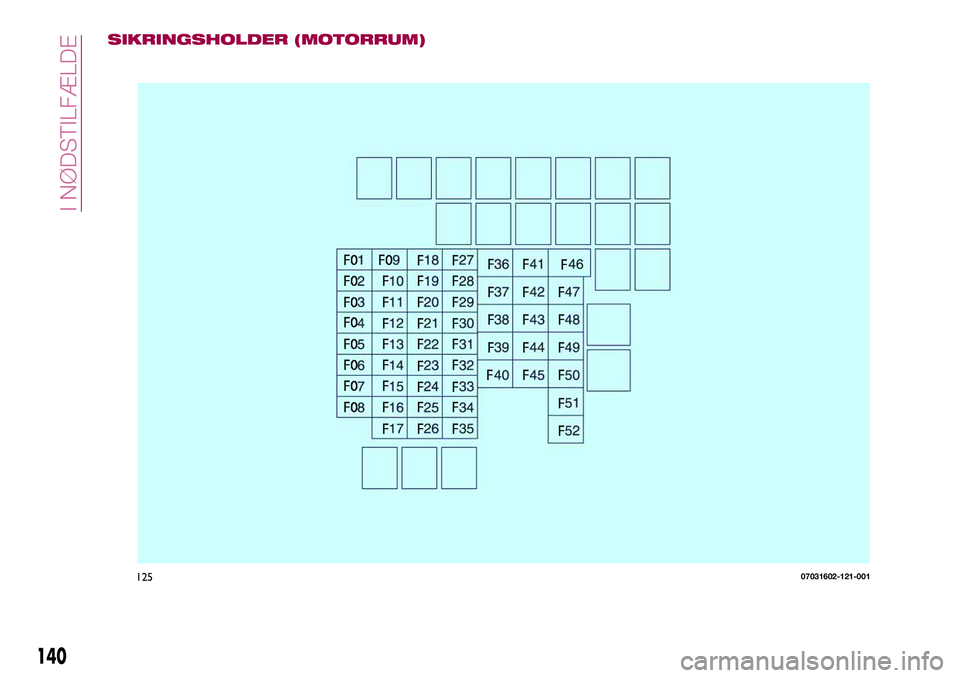

SIKRINGSHOLDER (MOTORRUM)
12507031602-121-001
140
I NØDSTILFÆLDE

BESKRIVELSE AMPEREVÆRDI BESKYTTET KOMPONENT
F03 HORN2 7,5 A Horn
F06 — — —
F07 INTERIOR 15 A Loftslys
F09 AUDIO2 15 A Lydsystem
F10 METER1 10 A Instrumentklynge
F11 SRS1 7,5 A Air bag
F12 — — —
F13 RADIO 7,5 A Lydsystem
F17 AUDIO1 25 A Lydsystem
F18 A/C MAG 7,5 A Klimaanlæg
F20 AT 15 A Kontrolsystem for gearkassen (hvor inkluderet)
F21 D LOCK 25 A Centraliseret dørlås
F22 H/L RH 20 A Forlygte (højre side)
F24 TAIL 20 A Baglygter/nummerpladelys/positionslys
F25 DRL 15 A Kørelys
F26 ROOM 25 A Loftslys
F27 FOG 15 A Tågelys
F28 H/CLEAN 20 A Forlygtevasker (hvor inkluderet)
F29 STOP 10 A Stoplygter/tågebaglygte (hvor inkluderet)
F30 HORN 15 A Horn
F31 H/L LH 20 A Forlygte (venstre side)
F33 HAZARD 15 A Havariblink/blinklys
F36 WIPER 20 A Forrudeviskere
141

BESKRIVELSE AMPEREVÆRDI BESKYTTET KOMPONENT
F37 CABIN + B 50 A Til beskyttelse af forskellige kredsløb
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Køleventilator
F44 FAN2 40 A Køleventilator
F47 DEFOG 30 A Bagrude afdugger
F48 IG2 30 A Til beskyttelse af forskellige kredsløb
F50 HEATER 40 A Klimaanlæg
F51 — — —
F52 — — —
142
