241
C4-Picasso-II_sr_Chap06_securite_ed02-2016
Vazdušni jastuci
Ovaj sistem je osmišljen da poveća bezbednost
putnika (osim na centralnom zadnjem sedištu)
u slučaju snažnih sudara. Vazdušni jastuci
dopunjuju delovanje sigurnosnih pojaseva
opremljenih graničnicima sile zatezanja (osim
za putnika na centralnom zadnjem sedištu).
U slučaju sudara, elektronski senzori beleže i
analiziraju frontalne i bočne udare koji se dese
u zonama detekcije udara :
-

u s
lučaju snažnog sudara vazdušni
jastuci se trenutno aktiviraju i štite putnike
u vozilu (osim putnika na centralnom
zadnjem sedištu)
; odmah nakon sudara
oni se izduvavaju brzo da ne bi ometali
preglednost, ni eventualni izlazak putnika iz
vozila,
-

a
ko prag aktiviranja prilikom sudara nije
dostignut u slučaju manjeg sudara, ili udara
u zadnji deo vozila i u nekim slučajevima
prevrtanja, vazdušni jastuci se neće
otvoriti, dovoljan je sigurnosni pojas da bi
se zaštitili putnici u ovakvim situacijama.
Vazdušni jastuci ne deluju kada nije
dat kontakt.
Ta oprema se samo jednom aktivira.
Ako se dogodi drugi sudar (prilikom iste
ili druge nesreće), vazdušni jastuk se
neće aktivirati. Otvaranje jednog ili više vazdušnih
jastuka prati blago oslobađanje gasa,
koji nije štetan po zdravlje, i određenog
zvuka koji nastaje prilikom aktiviranja
pirotehničke patrone koja je ugrađena
u sistem.
Ovaj dim nije štetan, ali može izazvati
iritaciju kod osetljivih osoba.
Buka koja nastaje prilikom otvaranja
jednog ili više vazdušnih jastuka, može
izazvati blago smanjenje sluha tokom
jako kratkog perioda.
A.
Z

ona frontalnog udara.
B.
Z

ona bočnog udara.Zone detekcije udara
6
Bezbednost

242
C4-Picasso-II_sr_Chap06_securite_ed02-2016
Isključivanje
Pri davanju kontakta, ovaj pokazivač
se uključuje na instrument tabli.
On ostaje uključen sve dok traje
isključivanje.
Prednji vazdušni jastuci
Pokretanje
Oni se aktiviraju istovremeno, osim ako
vazdušni jastuk suvozača nije isključen, u
slučaju jakog čeonog sudara koji utiče na celu
ili na deo zone udara A , duž uzdužne ose
vozila i u smeru od prednjeg ka zadnjem delu
vozila.
Prednji vazdušni jastuk se postavlja između
grudi i glave putnika na prednjem sedištu
automobila i volana, sa strane vozača, i
komandne table, na strani suvozača, kako bi se
amortizovalo kretanje tela ka napred. Sistem štiti u slučaju snažnog čeonog sudara,
vozača i suvozača kako bi se smanjila
opasnost od povreda glave i grudi.
Za vozača, on je ugrađen u centralni
deo volana ; za suvozača, on se nalazi u
komandnoj tabli, iznad pregrade za rukavice.
Može da se isključi samo prednji suvozačev
jastuk.
F
K
ontakt je prekinut, stavite ključ u položaj
za isključivanje suvozačevog jastuka.
F

O
krenite ga u položaj "OFF".
F

I
zvucite ga zadržavajući ovaj položaj
komande. Da biste obezbedili sigurnost Vašeg
deteta, obavezno isključite vazdušni
jastuk suvozača kada postavljate dečije
sedište u položaj "leđima napred" na
sedište suvozača.
U suprotnom, postoji opasnost da će
dete biti teško povređeno ili stradati
prilikom otvaranja vazdušnog jastuka.
Ponovno uključivanje
Čim podignete dečje sedište "leđima prema
putu", kada je kontakt prekinut
, okrenite
komandu u položaj " ON" da biste ponovo
aktivirali vazdušni jastuk i tako osigurali
bezbednost suvozača u slučaju sudara.
Pri davanju kontakta, ovaj pokazivač
se uključuje na instrument tabli,
tokom jednog minuta, da bi
signalizirao uključivanje frontalnog
vazdušnog jastuka.
Nepravilnosti u radu
Ako se ovaj pokazivač uključi na
instrument tabli, odmah se obratite
ovlašćenom servisu CITROËN ili
stručnom servisu radi provere sistema.
Postoji mogućnost da se vazdušni
jastuci ne otvore pri jakom sudaru.
Bezbednost

243
C4-Picasso-II_sr_Chap06_securite_ed02-2016
Bočni vazdušni jastuci
Otvaranje
Oni se aktiviraju jednostrano u slučaju jakog
bočnog udara do kojeg dolazi na delu ili na
celoj zoni bočnog udara B, i to upravno na
uzdužnu osu vozila u horizontalnoj ravni i sa
spoljne strane prema unutrašnjosti vozila.
Bočni vazdušni jastuk zauzima položaj između
kuka i ramena onoga koji sedi na prednjem
sedištu i obloga odgovarajućih vrata. Sistem za zaštitu vozača u slučaju jakog
bočnog udara, smanjuje mogućnost povrede
trupa između kuka i ramena na minimum.
Po jedan bočni vazdušni jastuk ugrađen je u
armaturu naslona sedišta, sa strane do vrata.Prilikom blagog sudara ili blažeg
udarca u bočnu stranu vozila ili tokom
prevrtanja, može da se desi da ne dođe
do aktiviranja vazdušnih jastuka.
Prilikom sudara otpozadi ili čeonog
sudara, nijedan od bočnih vazdušnih
jastuka se neće aktivirati.
Sistem koji je namenjen da poveća zaštitu
vozača i suvozača, u slučaju jakog bočnog
udara, (osim centralnog sedišta pozadi) da bi
se smanjio rizik od traume na bočnom delu
glave.
Vazdušni jastuci su integrisani u stubove i
gornji deo kabine vozila.
Zavesasti vazdušni jastuci
Pokretanje
Aktivira se istovremeno sa odgovarajućim
bočnim vazdušnim jastukom u slučaju jakog
bočnog udara na celu ili deo bočne zone
udara
B i prostire se uspravno na uzdužnu
osu vozila u horizontalnoj ravni i u smeru od
spoljašnje ka unutrašnjoj strani vozila.
Vazdušni jastuk će se otvoriti između putnika,
koji sedi na prednjem ili zadnjem sedištu, i
prozora vozila.
Ako se ovaj pokazivač uključi na
instrument tabli, odmah se obratite
servisnoj mreži CITROËN ili stručnom
servisu radi provere sistema.
Neispravnost u radu
Postoji mogućnost da se vazdušni jastuci ne
otvore pri jakom sudaru.
6
Bezbednost

244
C4-Picasso-II_sr_Chap06_securite_ed02-2016
Naviknite se da na sedištu sedite normalno
i uspravno.
Stavite sigurnosni pojas i vežite ga pravilno.
Ne dopustite da se išta ispreči između
putnika i vazdušnog jastuka (deca, životinja,
predmet...), ne pričvršćujte i ne lepite ništa
u blizini putanje koja je namenjena za
otvaranje vazdušnog jastuka, to bi moglo da
izazove povrede tokom njegovog otvaranja.
Nikada ne menjajte originalnu odrednicu,
posebno u neposrednom okruženju
vazdušnih jastuka.
Nakon sudara ili krađe vozila, neka vam
pregledaju sistem vazdušnih jastuka.
Svaka izmena na vazdušnim jastucima
mora se obavljati isključivo u servisnoj mreži
CITROËN ili u stručnom servisu.
Čak i uz poštovanje svih navedenih
mera predostrožnosti, prilikom otvaranja
vazdušnog jastuka, postoji opasnost od
povreda ili manjih opekotina glave, grudnog
dela ili ruku. Zapravo, vazdušni jastuci
se otvaraju gotovo trenutno (nekoliko
milisekundi), zatim se za isto vreme
ispumpavaju ispuštajući vreo gas kroz otvore
koji su za to predviđeni.Prednji vazdušni jastuci
Nemojte da vozite držeći upravljač za krake
ili držeći ruke na središnjem delu upravljača.
Na strani suvozača, nemojte da stavljate
noge na komandnu tablu.
Ne pušite, jer otvaranje vazdušnih jastuka
može da izazove opekotine ili rizik od
povreda cigaretom ili lulom.
Nemojte nikada skidati, bušiti ili udarati
volan.
Ništa ne pričvršćujte i ništa ne lepite na
instrument tablu, jer bi to moglo da izazove
povrede prilikom otvaranja vazdušnog
jastuka.
Saveti
Bočni vazdušni jastuci
Sedišta prekrivajte isključivo homologovanim
presvlakama, koje su kompatibilne sa
otvaranjem bočnih vazdušnih jastuka. Da
biste se upoznali sa ponudom presvlaka koje
su prilagođene vašem vozilu, obratite se
servisnoj mreži CITROËN.
Nemojte ništa kačiti ili lepiti za naslone
sedišta (odeću...), to bi moglo da dovede
do povrede grudnog koša ili ruku prilikom
otvaranja bočnog vazdušnog jastuka.
Nemojte da približavate gornji deo tela
vratima više nego što je potrebno.
Zavesasti vazdušni jastuci
Nemojte ništa kačiti ili lepiti na krov, to bi
moglo da dovede do povrede glave prilikom
aktiviranja zavesastih vazdušnih jastuka.
Ako ih vaše vozilo ima, ne uklanjajte
ručice za pričvršćivanje na krovu, jer one
pričvršćuju bočne zavesaste vazdušne
jastuke.
Da bi vazdušni jastuci bili potpuno efikasni, poštujte pravila o bezbednosti koja su dole navedena.
Prednja vrata vozila imaju senzore za bočne
udare.
Oštećena vrata ili svaka nesaobrazna
intervencija (prepravke ili popravke) na
prednjim vratima ili u njihovoj unutrašnjosti
mogu poremetiti rad njihovih senzora.
Postoji opasnost od nefunkcionisanja bočnih
vazdušnih jastuka !
Ovi radovi moraju biti isključivo realizovani
u servisnoj mreži CITROËN ili u stručnom
servisu.
Bezbednost

245
C4-Picasso-II_sr_Chap06_securite_ed02-2016
Opšte odredbe o dečijim sedištima
Za najbolju moguću bezbednost, morate
poštovati sledeće odredbe :
-

u s
kladu sa evropskim propisima, sva
deca koja imaju manje od 12 godina
ili su niža od metar i po, moraju da se
prevoze u dečijim sedištima koja su
odobrena i prilagođenja njihovoj težini,
na sedištima sa sigurnosnim pojasevima ili
ISOFIX * priključcima,
-

s
tatististički, najbezbednija sedišta za
prevoz dece su zadnja sedišta vašeg
vozila,
-

d
ete lakše od 9 kg mora da se obavezno
prevozi u položaju "leđima u pravcu
kretanja", bilo na zadnjem, bilo na
prednjem sedištu. CITROËN Vam preporučuje
da decu
prevozite na zadnjem sedištu vozila
:
-

"
leđa prema putu" sve do 3 godine,
-

"l
ice prema putu" počev od
3
godine.
Bezbednost dece je stalna briga kompanije CITROËN prilikom osmišljavanja vozila, ali ona takođe
zavisi i od vas.
*
U s
vakoj zemlji važe posebni propisi za
prevoz dece. Pogledajte važeće propise u
svojoj zemlji i poštujte ih.
6
Bezbednost

246
C4-Picasso-II_sr_Chap06_securite_ed02-2016
Dečije sedište napred*
Kada je dečije sedište "leđima prema putu"
postavljeno na mesto suvozača, podesite
sedište vozila u srednji uzdužni položaj, najniži
položaj, podignite naslon. Zatim povucite
11
puta komandu za podizanje.
Prednji suvozačev vazdušni jastuk se mora
obavezno isključiti. U suprotnom, postoji
opasnost da će dete biti teško povređeno
ili stradati prilikom otvaranja vazdušnog
jastuka . Kada je dečije sedište "licem prema putu"
postavljeno na mesto suvozača
, podesite
sedište vozila u srednji uzdužni položaj, najniži
položaj, podignite naslon. Zatim povucite
11
puta komandu za podizanje. Ostavite
vazdušni jastuk suvozača uključen. Suvozačevo sedište je podešeno u srednji
uzdužni položaj, najniži položaj, komanda za
podizanje je povučena 11 puta.
Uverite se da je sigurnosni pojas dobro
zategnut.
Kod dečijih sedišta sa osloncem,
uverite se da su ona u stabilnom
dodiru sa tlom. Ako treba, podesite
suvozačevo sedište. *

P
re nego što svoje dete postavite na to mesto,
proverite važeću zakonsku regulativu u svojoj
zemlji.
"Leđima prema putu" "Licem prema putu"
Bezbednost

247
C4-Picasso-II_sr_Chap06_securite_ed02-2016

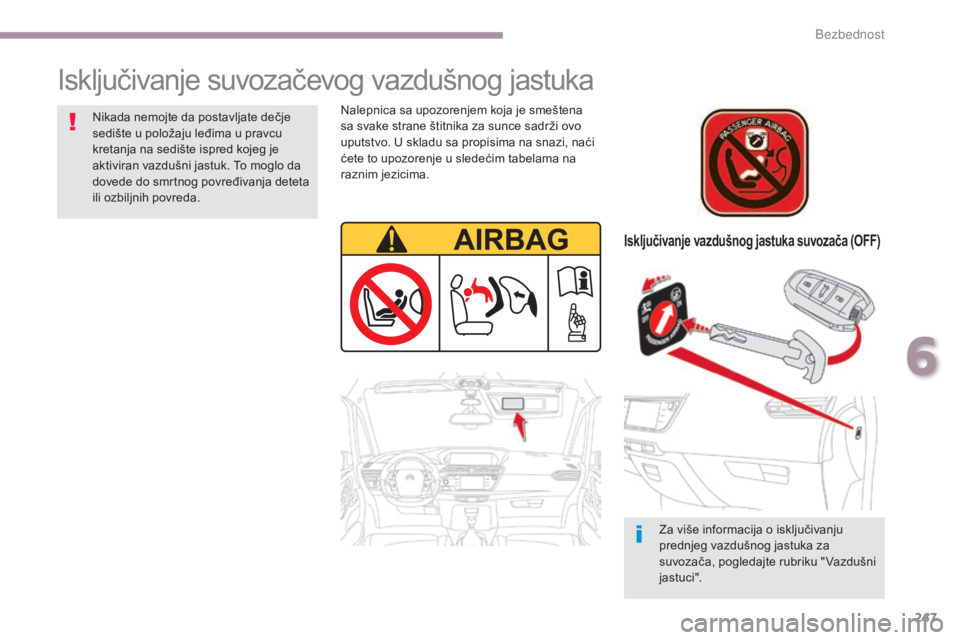

Isključivanje suvozačevog vazdušnog jastuka
Isključivanje vazdušnog jastuka suvozača (OFF)
Za više informacija o isključivanju
prednjeg vazdušnog jastuka za
suvozača, pogledajte rubriku " Vazdušni
jastuci".
Nikada nemojte da postavljate dečje
sedište u položaju leđima u pravcu
kretanja na sedište ispred kojeg je
aktiviran vazdušni jastuk. To moglo da
dovede do smrtnog povređivanja deteta
ili ozbiljnih povreda.
Nalepnica sa upozorenjem koja je smeštena
sa svake strane štitnika za sunce sadrži ovo
uputstvo. U skladu sa propisima na snazi, naći
ćete to upozorenje u sledećim tabelama na
raznim jezicima.
6
Bezbednost

248
AR
BG
НИКОГА НЕ инсталирайте детско столче на седалка с АКТИВИРАНА предна ВЪЗДУШНА ВЪЗГЛАВНИЦ А. Това може да причини
СМЪРТ или СЕРИОЗНО НАРАНЯВАНЕ на детето.
CSNIKDY neumisťujte dětské zádržné zařízení orientované směrem dozadu na sedadlo chráněné AKTIVOVANÝM čelním AIRBAGEM. Hrozí
nebezpečí SMRTI DÍTĚTE nebo VÁ ŽNÉHO ZR ANĚNÍ.
DABrug ALDRIG en bagudvendt barnestol på et sæde, der er beskyttet af en AKTIV AIRBAG. BARNET risikerer at blive ALVORLIGT
K VÆSTET eller DR ÆBT.
DEMontieren Sie auf einem Sitz mit AKTIVIERTEM Front-Airbag NIEMALS einen Kindersitz oder eine Babyschale entgegen der Fahr trichtung,
das Kind könnte schwere oder sogar tödliche Verletzungen erleiden.
ELΜη χρησιμοποιείτε ΠΟΤΕ παιδικό κάθισμα με την πλάτη του προς το εμπρός μέρος του αυτοκινήτου, σε μια θέση που προστατεύεται από
ΜΕΤΩΠΙΚΟ αερόσακο που είναι ΕΝΕΡΓΟΣ. Αυτό μπορεί να έχει σαν συνέπεια το ΘΑΝΑΤΟ ή το ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ του ΠΑΙΔΙΟΥ.
ENNEVER use a rear ward facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the
CHILD can occur.
ESNO INSTALAR NUNCA un sistema de retención para niños de espaldas al sentido de la marcha en un asiento protegido mediante un
AIRBAG frontal ACTIVADO, ya que podría causar lesiones GR AVES o incluso la MUERTE del niño.
ETÄrge MITTE KUNAGI paigaldage "seljaga sõidusuunas" lapseistet juhi kõr valistmele, mille ESITURVAPADI on AKTIVEERITUD. Tur vapadja
avanemine võib last TÕSISELT või ELUOHTLIKULT vigastada.
FIÄLÄ KOSK A AN aseta lapsen tur vaistuinta selkä ajosuuntaan istuimelle, jonka edessä suojana on käyttöön aktivoitu TURVAT Y YNY. Sen
laukeaminen voi aiheuttaa LAPSEN KUOLEMAN tai VAK AVAN LOUKK A ANTUMISEN.
FRNE JAMAIS installer de système de retenue pour enfants faisant face vers l’arrière sur un siège protégé par un COUSSIN GONFLABLE
frontal ACTIVÉ.
Cela peut provoquer la MORT de l’ENFANT ou le BLESSER GR AVEMENT.
HRNIK ADA ne postavljati dječju sjedalicu leđima u smjeru vožnje na sjedalo zaštićeno UKLJUČENIM prednjim ZR AČNIM JASTUKOM. To bi
moglo uzrokovati SMRT ili TEŠKU OZLJEDU djeteta.
HUSOHA ne használjon menetiránynak háttal beszerelt gyermekülést AKTIVÁLT (BEK APCSOLT) FRONTLÉGZSÁKK AL védett ülésen. Ez a
gyermek HALÁLÁT vagy SÚLYOS SÉRÜLÉSÉT okozhatja.
ITNON installare MAI seggiolini per bambini posizionati in senso contrario a quello di marcia su un sedile protetto da un AIRBAG frontale
ATTIVATO. Ciò potrebbe provocare la MORTE o FERITE GR AVI al bambino.
LTNIEK ADA neįrenkite vaiko prilaikymo priemonės su atgal atgręžtu vaiku ant sėdynės, kuri saugoma VEIKIANČIOS priekinės ORO
PAGALVĖS. Išsiskleidus oro pagalvei vaikas gali būti MIRTINAI arba SUNKIAI TR AUMUOTAS.
LVNEK AD NEuzstādiet uz aizmuguri vērstu bērnu sēdeklīti priekšējā pasažiera sēdvietā, kurā ir AKTIVIZĒTS priekšējais DROŠĪBAS GAISA
S P I LV E N S .
Tas var izraisīt BĒRNA NĀVI vai radīt NOPIETNUS IEVAINOJUMUS.
C4-Picasso-II_sr_Chap06_securite_ed02-2016
Bezbednost
