318
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

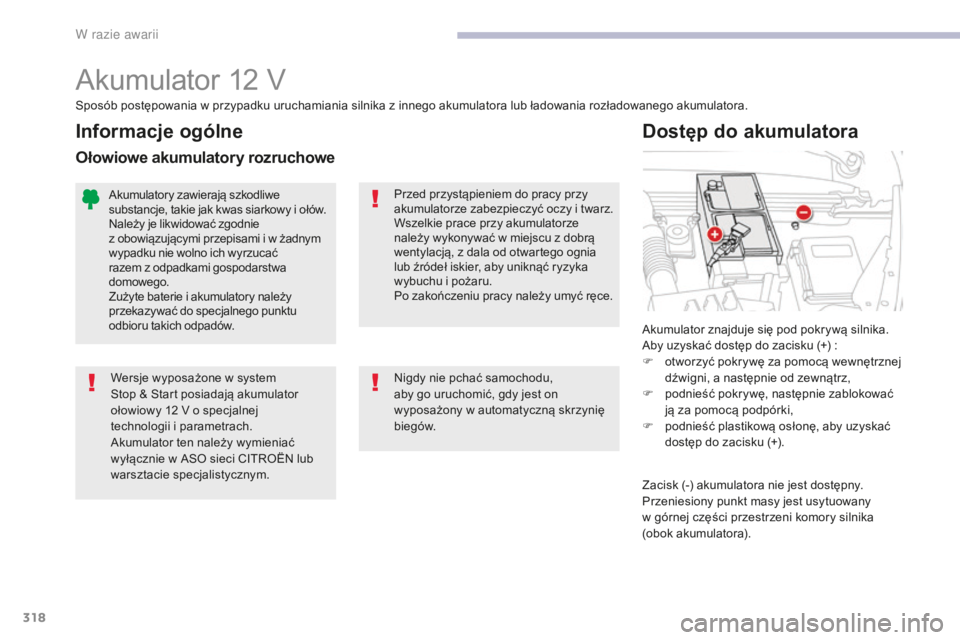

Akumulator 12 V
Akumulator znajduje się pod pokrywą silnika.
Aby uzyskać dostęp do zacisku (+) :
F
o
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,
F

p
odnieść pokrywę, następnie zablokować
ją za pomocą podpórki,
F

p
odnieść plastikową osłonę, aby uzyskać
dostęp do zacisku (+).
Dostęp do akumulatora
Sposób postępowania w przypadku uruchamiania silnika z innego akumulatora lub ładowania rozładowanego akumulatora.
P rzed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy


i

twarz.
Wszelkie prace przy akumulatorze
należy wykonywać
w miejscu z dobrą
wentylacją,
z dala od otwartego ognia
lub źródeł iskier, aby uniknąć ryzyka
wybuchu
i pożaru.
Po zakończeniu pracy należy umyć ręce.
Wersje wyposażone
w system
Stop & Start posiadają akumulator
ołowiowy 12
V o specjalnej
technologii
i parametrach.
Akumulator ten należy wymieniać
wyłącznie
w ASO sieci CITROËN lub
warsztacie specjalistycznym.
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy
i ołów.
Należy je likwidować zgodnie
z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać
razem
z odpadkami gospodarstwa
domowego.
Zużyte baterie i
akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów.
Informacje ogólne
Ołowiowe akumulatory rozruchowe
Nigdy nie pchać samochodu,
aby go uruchomić, gdy jest on
wyposażony
w automatyczną skrzynię
biegów.
Zacisk (-) akumulatora nie jest dostępny.
Przeniesiony punkt masy jest usytuowany
w górnej części przestrzeni komory silnika
(obok akumulatora).
W razie awarii

319
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016
F Uruchomić silnik pojazdu z akumulatorem
pomocniczym i pozostawić na wolnych
obrotach przez kilka minut.
F

W
łączyć
rozrusznik
w pojeździe z rozładowanym
akumulatorem
i p

ozostawić włączony silnik.
J

eżeli silnik nie uruchomi się od razu,
wyłączyć stacyjkę
i poczekać chwilę przed
ponowną próbą.
F

P
oczekać, aż silnik powróci na
wolne obroty,
i odłączyć przewody
rozruchowe
w odwrotnej kolejności.
F

Z
ałożyć plastikową osłonę zacisku (+),
jeżeli pojazd jest
w nią wyposażony.
F

P
odczas jazdy albo na postoju pozwolić
silnikowi pracować co najmniej przez
30
minut, aby akumulator mógł osiągnąć
wystarczający poziom naładowania.

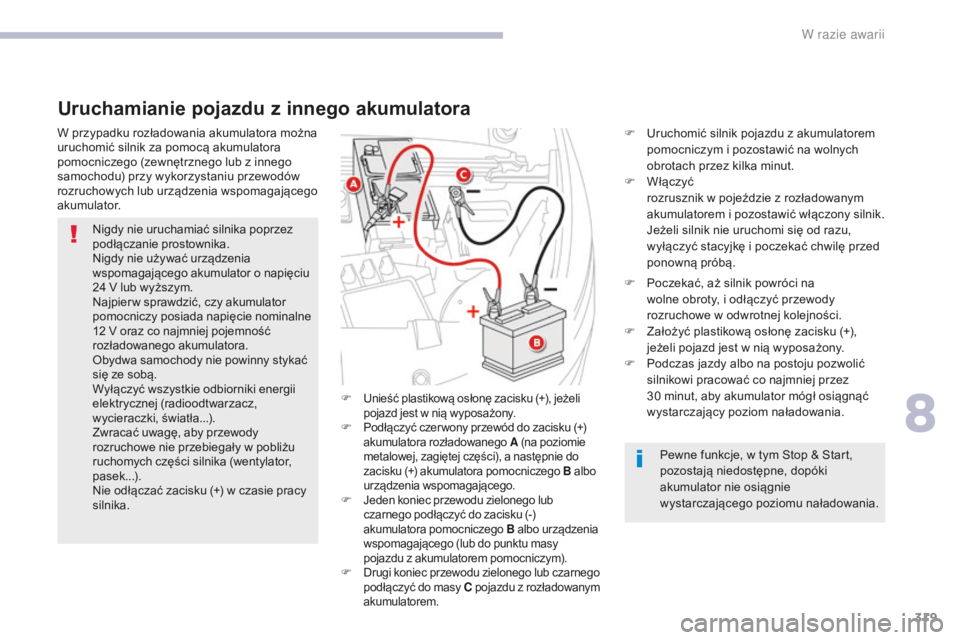

Uruchamianie pojazdu z i nnego akumulatora
Pewne funkcje, w tym Stop & Start,
p ozostają niedostępne, dopóki
akumulator nie osiągnie
wystarczającego poziomu naładowania.
F Unieść plastikową osłonę zacisku (+), jeżeli pojazd jest w nią wyposażony.
F
P

odłączyć czer wony przewód do zacisku (+)
akumulatora rozładowanego A (na poziomie
metalowej, zagiętej części), a następnie do
zacisku (+) akumulatora pomocniczego B albo
urządzenia wspomagającego.
F
J

eden koniec przewodu zielonego lub
czarnego podłączyć do zacisku (-)
akumulatora pomocniczego B albo urządzenia
wspomagającego (lub do punktu masy
pojazdu
z akumulatorem pomocniczym).
F
D

rugi koniec przewodu zielonego lub czarnego
podłączyć do masy C pojazdu
z rozładowanym
akumulatorem.
Nigdy nie uruchamiać silnika poprzez
podłączanie prostownika.
Nigdy nie używać urządzenia
wspomagającego akumulator
o nap

ięciu
24
V lub wyższym.
Najpier w sprawdzić, czy akumulator
pomocniczy posiada napięcie nominalne
12
V oraz co najmniej pojemność
rozładowanego akumulatora.
Obydwa samochody nie powinny stykać
się ze sobą.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz,
wycieraczki, światła...).
Zwracać uwagę, aby przewody
rozruchowe nie przebiegały
w pobliżu
ruchomych części silnika (wentylator,
pasek...).
Nie odłączać zacisku (+)
w czasie pracy
silnika.
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub
z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych lub urządzenia wspomagającego
akumulator.
8
W razie awarii

320
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016
Nigdy nie próbować ładować
zamarzniętego akumulatora. Ryzyko
wybuchu!
Jeżeli akumulator zamarzł, należy
go sprawdzić w ASO sieci CITROËN
lub
w warsztacie specjalistycznym,
gdzie zostanie przeprowadzona
kontrola, czy wewnętrzne elementy nie
są uszkodzone
i czy obudowa nie jest
pęknięta, co mogłoby spowodować ryzyko
wycieku toksycznego
i korozyjnego kwasu.
F

W

yłączyć stacyjkę.
F

W

yłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, światła,
wycieraczki szyb...).
F

W

yłączyć prostownik B przed połączeniem
przewodów

z

akumulatorem, aby uniknąć
przeskoku niebezpiecznej iskry.
F

S

prawdzić, czy przewody prostownika nie
są uszkodzone.
F

P

odnieść plastikową osłonę zacisku (+),
jeżeli Państwa samochód ją posiada.
F
P
odłączyć przewody prostownika B


w

następujący sposób:
-

c

zer wony przewód dodatni (+) do
zacisku (+) akumulatora A ,
-

c

zarny przewód ujemny (-) do punktu
masy C samochodu.
F

P

o zakończeniu operacji ładowania
wyłączyć prostownik B przed odłączeniem
przewodów od akumulatora A .
Nie trzeba odłączać akumulatora.
Jeżeli planują Państwo we własnym
zakresie ładować akumulator samochodu,
należy używać wyłącznie prostownika
do akumulatorów ołowiowych, o napięciu
znamionowym 12
V.
Należy postępować zgodnie z instrukcją
u żytkownika dostarczoną przez
producenta prostownika.
Nigdy nie zamieniać biegunów.

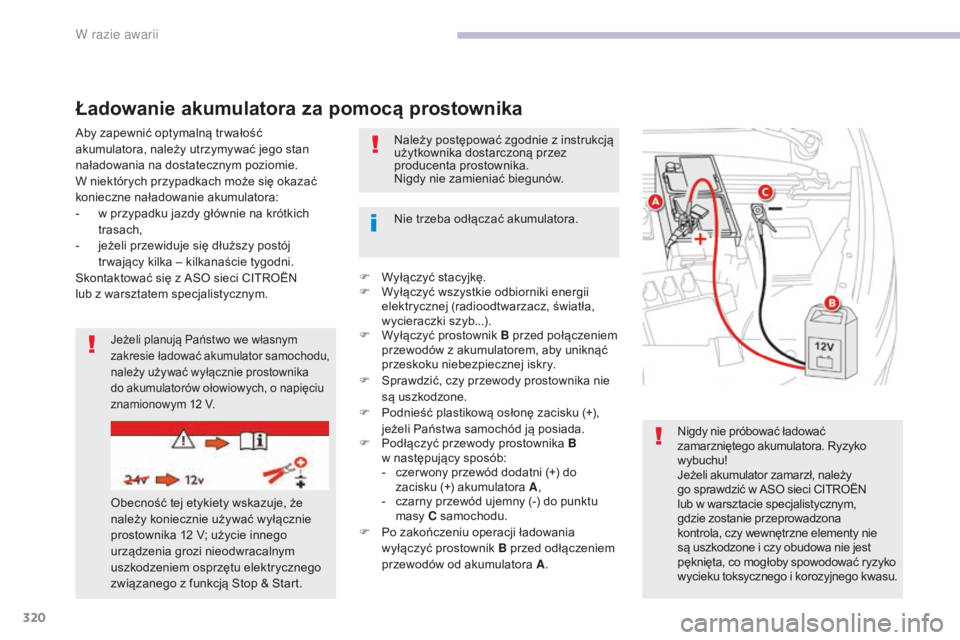

Ładowanie akumulatora za pomocą prostownika
Obecność tej etykiety wskazuje, że
należy koniecznie używać wyłącznie
prostownika 12
V; użycie innego
urządzenia grozi nieodwracalnym
uszkodzeniem osprzętu elektrycznego
związanego
z funkcją Stop & Start.
Aby zapewnić optymalną tr wałość
akumulatora, należy utrzymywać jego stan
naładowania na dostatecznym poziomie.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
-

w p
rzypadku jazdy głównie na krótkich
trasach,
-

j

eżeli przewiduje się dłuższy postój
tr wający kilka – kilkanaście tygodni.
Skontaktować się z ASO sieci CITROËN
lub

z

warsztatem specjalistycznym.
W razie awarii

321
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016
Podczas jazdy po pier wszym rozruchu
silnika funkcja Stop & Start może nie
działać.
W tym przypadku funkcja będzie
dostępna dopiero po nieprzer wanym
postoju, którego czas tr wania zależy
od temperatury otoczenia i stanu
naładowania akumulatora (do około
8
godzin).
Nie naciskać łopatki na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
pierścień jest nieprawidłowo ustawiony;
powtórzyć procedurę.

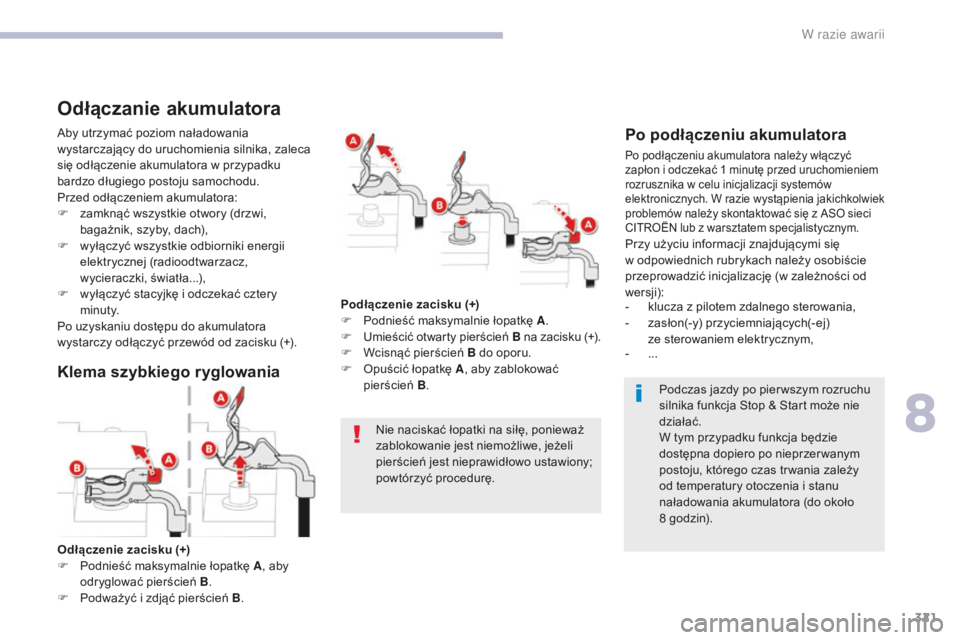

Odłączenie zacisku (+)
F

P

odnieść maksymalnie łopatkę A , aby
odryglować pierścień B .
F

P

odważyć i zdjąć pierścień B .Podłączenie zacisku (+)
F

P

odnieść maksymalnie łopatkę A
.
F
U

mieścić otwarty pierścień
B na zacisku (+).
F

W

cisnąć pierścień B do oporu.
F

O

puścić łopatkę A
, aby zablokować
pierścień B.
Odłączanie akumulatora
Aby utrzymać poziom naładowania
wystarczający do uruchomienia silnika, zaleca
się odłączenie akumulatora
w przypadku
bardzo długiego postoju samochodu.
Przed odłączeniem akumulatora:
F

z
amknąć wszystkie otwory (drzwi,
bagażnik, szyby, dach),
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz,
wycieraczki, światła...),
F

w
yłączyć stacyjkę i odczekać cztery
minuty.
Po uzyskaniu dostępu do akumulatora
wystarczy odłączyć przewód od zacisku (+).Po podłączeniu akumulatora
Po podłączeniu akumulatora należy włączyć
zapłon i odczekać 1 minutę przed uruchomieniem
rozrusznika
w celu inicjalizacji systemów
elektronicznych. W razie wystąpienia jakichkolwiek
problemów należy skontaktować się
z ASO sieci
CITROËN lub
z warsztatem specjalistycznym.
Przy użyciu informacji znajdującymi się
w odpowiednich rubrykach należy osobiście
przeprowadzić inicjalizację (w zależności od
wersji):
-
k
lucza z pilotem zdalnego sterowania,
-

z
asłon(-y) przyciemniających(-ej)
ze sterowaniem elektrycznym,
-
...
Klema szybkiego ryglowania
8
W razie awarii

329
C4-Picasso-II_pl_Chap09_caracteristiques-techniques_ed02-2016
Silniki i skrzynie biegów w pojazdach diesel
.../S: model e-HDi wyposażony w Stop & Start.
3D...: CITROËN C4
Picasso (5 miejsc).3E...
: CITROËN Grand C4 Picasso (5 miejsc).
3A... : CITROËN Grand C4
Picasso (7 miejsc).
Silniki
Diesla HDi 115BlueHDi 100 S&S
Skrzynie biegów BVM6 (Manualna 6 biegów)
BVM6 (Manualna 6 biegów)
Typy Warianty Wersje 3D... 3E... 3A ...
3D... 3E... 3A ...
9HC... 8 - 8/1 BHY...
6/1S - 6/2SM
Pojemność (cm
3) 1 5601 560
Średnica x skok (mm) 75
x 88,375
x 88,3
Moc maksymalna*: norma EWG (kW) 8573
Przy prędkości obrotowej (obr./min) 3
6003
750
Maks. moment obr.: norma EWG (Nm) 270254
Przy prędkości obrotowej (obr./min) 1
7501
750
Paliwo Olej napędowyOlej napędowy
Katalizator taktak
Filtr cząstek stałych nietak
Pojemność oleju w silniku (w litrach) (z wymianą
wkładu filtra) 3,75
3,75
*

M

oc maksymalna odpowiada wartości homologowanej na hamowni, zgodnie z warunkami określonymi przepisami europejskimi (Dyrektywa 1999/99/ WE).
9
Dane techniczne

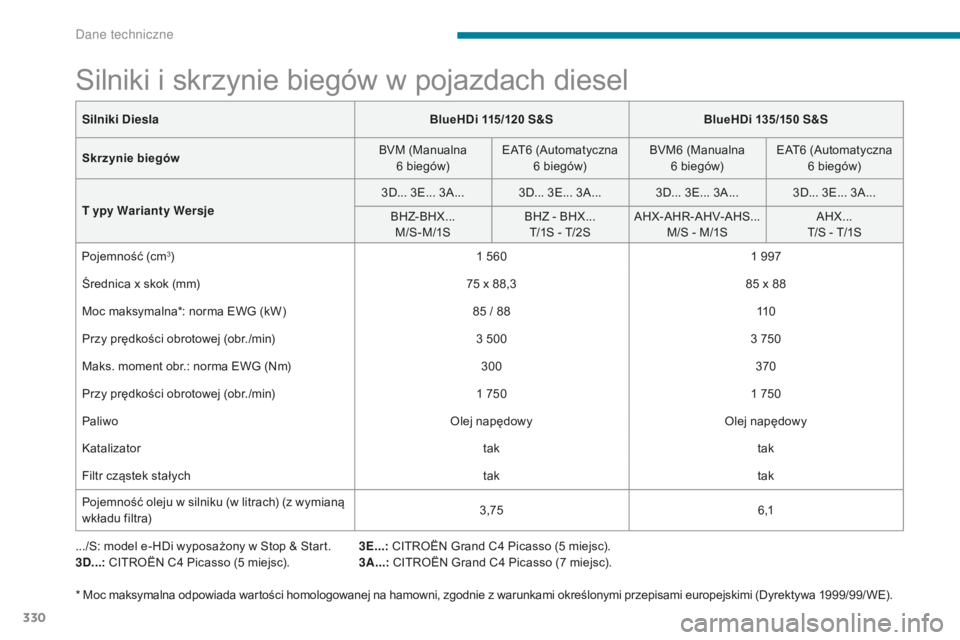

330
C4-Picasso-II_pl_Chap09_caracteristiques-techniques_ed02-2016
Silniki i skrzynie biegów w pojazdach diesel
.../S: model e-HDi wyposażony w Stop & Start.
3D...: CITROËN C4
Picasso (5 miejsc).3E...
: CITROËN Grand C4 Picasso (5 miejsc).
3A... : CITROËN Grand C4
Picasso (7 miejsc).
Silniki Diesla
BlueHDi 115/120
S
&S
BlueHDi 135/150 S&S
Skrzynie biegów BVM (Manualna
6 biegów)
EAT6 (Automatyczna
6 biegów)
BVM6
(
Manualna
6 biegów)
EAT6 (Automatyczna
6 biegów)
T ypy Warianty Wersje 3D... 3E... 3A... 3D... 3E... 3A... 3D... 3E... 3A... 3D... 3E... 3A...
BHZ- BHX...M/S-M/1S BHZ - BHX...
T/1S - T/2S AHX-AHR-AHV-AHS...
M/S - M/1S AHX...
T/S - T/1S
Pojemność (cm
3) 1 5601 997
Średnica x skok (mm) 75
x 88,385
x 88
Moc maksymalna*: norma EWG (kW) 85
/ 8811 0
Przy prędkości obrotowej (obr./min) 3
5003
750
Maks. moment obr.: norma EWG (Nm) 300370
Przy prędkości obrotowej (obr./min) 1
7501
750
Paliwo Olej napędowyOlej napędowy
Katalizator taktak
Filtr cząstek stałych taktak
Pojemność oleju w silniku (w litrach) (z wymianą
wkładu filtra) 3,75
6 ,1
*

M

oc maksymalna odpowiada wartości homologowanej na hamowni, zgodnie z warunkami określonymi przepisami europejskimi (Dyrektywa 1999/99/ WE).
Dane techniczne

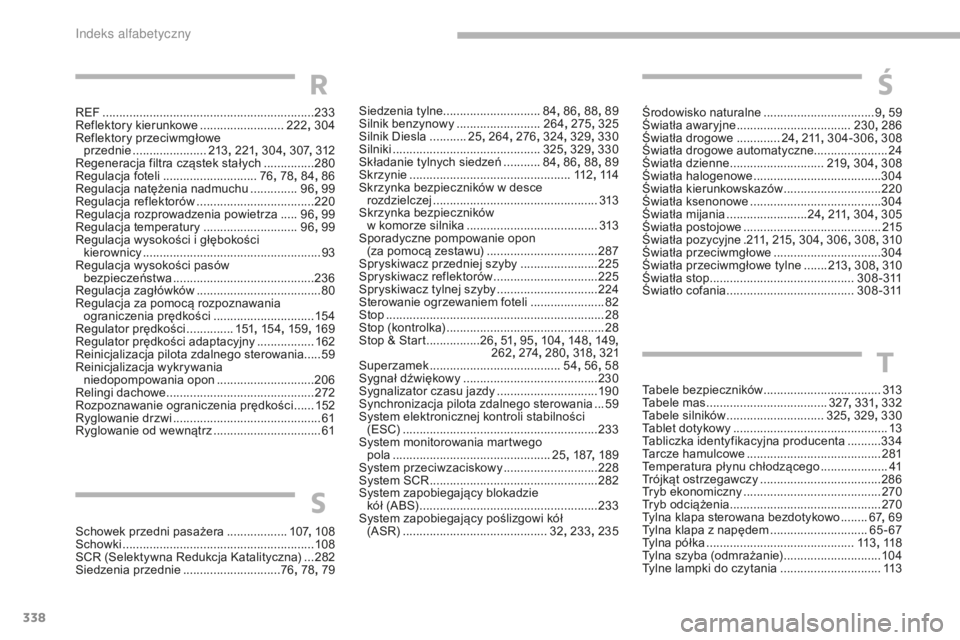

338
C4-Picasso-II_pl_Chap10_index-alpha_ed02-2016
Siedzenia tylne.............................84, 86 , 88, 89
Silnik benzynowy ......................... 26
4, 275 , 325
Silnik Diesla
........... 25,

264, 276 , 324, 329 , 330
Silniki
...............................

.............325, 329 , 330
Składanie tylnych siedzeń

...........84,

86, 88 , 89
Skrzynie
...............

................................. 112, 114
Skrzynka bezpieczników w desce rozdzielczej
...............................

..................313
Skrzynka bezpieczników
w komorze silnika

....................................... 3

13
Sporadyczne pompowanie opon (za pomocą zestawu)

................................. 2
87
Spryskiwacz przedniej szyby

.......................2

25
Spryskiwacz reflektorów
............................... 2

25
Spryskiwacz tylnej szyby

..............................2

24
Sterowanie ogrzewaniem foteli

......................8

2
Stop
...............

.................................................. 28
Stop (kontrolka)
............................................... 28
S

top & Start
................26,

51, 95 , 104 , 148, 149,
262, 2 74 , 280, 318, 321
Superzamek
...............................

........54, 56 , 58
Sygnał dźwiękowy

..............................
..........230
Sygnalizator czasu jazdy

..............................19

0
Synchronizacja pilota zdalnego sterowania

...59
S

ystem elektronicznej kontroli stabilności
(ESC)
...............

........................................... 233
System monitorowania martwego pola
...............

................................ 25, 187 , 189
System przeciwzaciskowy

............................2

28
System SCR

.................................................. 28

2
System zapobiegający blokadzie
kół (ABS)

..................................................... 23

3
System zapobiegający poślizgowi kół (ASR)
...............

............................ 32, 233 , 235
S
REF ............................................................... 233
Reflektory kierunkowe .........................2
22, 304
Reflektory przeciwmgłowe przednie
...............

.......213, 221 , 304 , 307, 312
Regeneracja filtra cząstek stałych

...............28

0
Regulacja foteli

............................ 76,

78, 84 , 86
Regulacja natężenia nadmuchu
.............. 96,

99
Regulacja reflektorów
................................... 2

20
Regulacja rozprowadzenia powietrza

.....96,

99
Regulacja temperatury
............................ 96,

99
Regulacja wysokości i głębokości kierownicy
...............................

......................93
Regulacja wysokości pasów bezpieczeństwa
.......................................... 23

6
Regulacja zagłówków

..................................... 80
R

egulacja za pomocą rozpoznawania
ograniczenia prędkości
.............................. 15

4
Regulator prędkości

..............1

51, 15 4 , 159, 169
Regulator prędkości adaptacyjny

.................16

2
Reinicjalizacja pilota zdalnego sterowania..... 59
Reinicjalizacja wykrywania niedopompowania opon
............................. 20

6
Relingi dachowe

...............................
.............272
Rozpoznawanie ograniczenia prędkości
...... 15

2
Ryglowanie drzwi

...............................
.............61
Ryglowanie od wewnątrz

................................61
R
Środowisko naturalne .................................9 , 59
Światła awaryjne .................................. 23
0, 286
Światła drogowe

.............24,

2 11, 304-306 , 308
Światła drogowe automatyczne...................... 24
Światła dzienne

............................ 2

19, 304 , 308
Światła halogenowe

...................................... 3

04
Światła kierunkowskazów

.............................2

20
Światła ksenonowe

....................................... 3

04
Światła mijania
........................ 24,

2 11, 304 , 305
Światła postojowe

...............................
..........215
Światła pozycyjne
.2 11 , 215 , 304 , 306 , 308, 310
Światła przeciwmgłowe

................................3

04
Światła przeciwmgłowe tylne

.......2

13, 308 , 310
Światła stop

........................................... 3

08-311
Światło cofania

...................................... 3

08-311
Ś
T
Schowek przedni pasażera ..................10 7, 108
Schowki ......................................................... 10
8
SCR (Selektywna Redukcja Katalityczna)

...28

2
Siedzenia przednie
............................. 76,

78, 79 Tabele bezpieczników
...................................
3
13
Tabele mas
...............................
.....
327 , 331, 332
Tabele silników
............................. 325,
329
, 330
Tablet dotykowy
...............................
...............
13
Tabliczka identyfikacyjna producenta
..........
33
4
Tarcze hamulcowe
........................................ 2
81
Temperatura płynu chłodzącego
....................
41
T
rójkąt ostrzegawczy
....................................
28
6
Tryb ekonomiczny
.........................................
2
70
Tryb odciążenia
...............................
..............
270
Tylna klapa sterowana bezdotykowo ........
67, 69
Tylna klapa z napędem .............................
6 5 - 67
Tylna półka ............................................11
3, 118
Tylna szyba (odmrażanie)

.............................10

4
Tylne lampki do czytania

..............................11

3
In
