2018 CITROEN C-ELYSÉE Kezelési útmutató (in Hungarian)

127

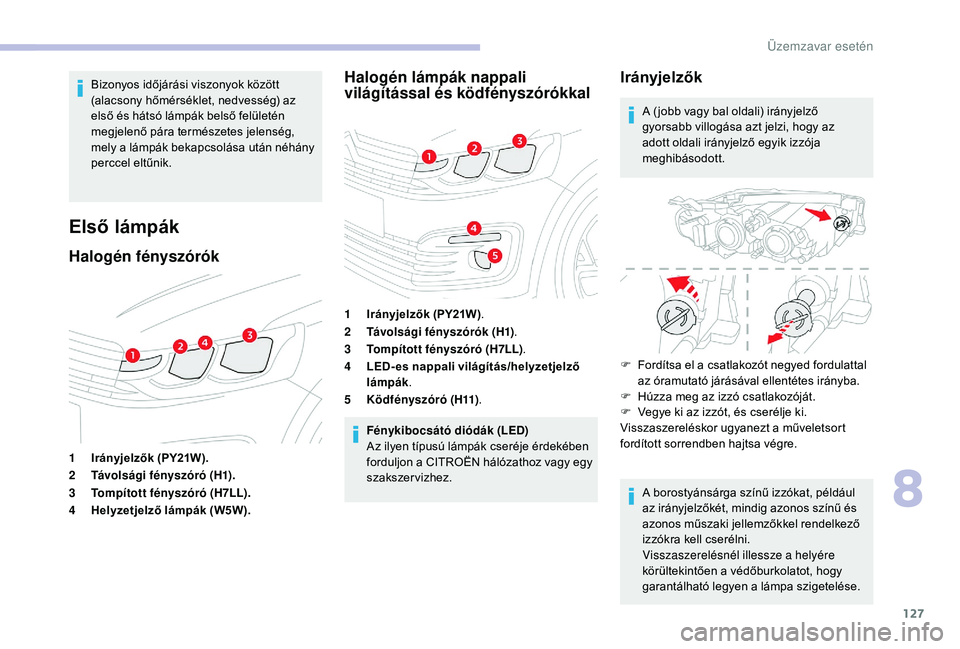

Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után néhány
perccel eltűnik.
Első lámpák
Halogén fényszórókHalogén lámpák nappali
világítással és ködfényszórókkal
1
Irányjelzők (PY21W).
2 Távolsági fényszóró (H1).
3 Tompított fényszóró (H7LL).
4 Helyzetjelző lámpák (W5W). 1
Irányjelzők (PY21W) .
2 Távolsági fényszórók (H1) .
3 Tompított fényszóró (H7LL) .
4 LED- es nappali világítás/helyzetjelző
lámpák .
5 Ködfényszóró (H11) .
Fénykibocsátó diódák (LED)
Az ilyen típusú lámpák cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Irányjelzők
A ( jobb vagy bal oldali) irányjelző
gyorsabb villogása azt jelzi, hogy az
adott oldali irányjelző egyik izzója
meghibásodott.
F

F
ordítsa el a csatlakozót negyed fordulattal
az óramutató járásával ellentétes irányba.
F

H
úzza meg az izzó csatlakozóját.
F

V
egye ki az izzót, és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.
A borostyánsárga színű izzókat, például
az irányjelzőkét, mindig azonos színű és
azonos műszaki jellemzőkkel rendelkező
izzókra kell cserélni.
Visszaszerelésnél illessze a helyére
körültekintően a védőburkolatot, hogy
garantálható legyen a lámpa szigetelése.
8
Üzemzavar esetén

128

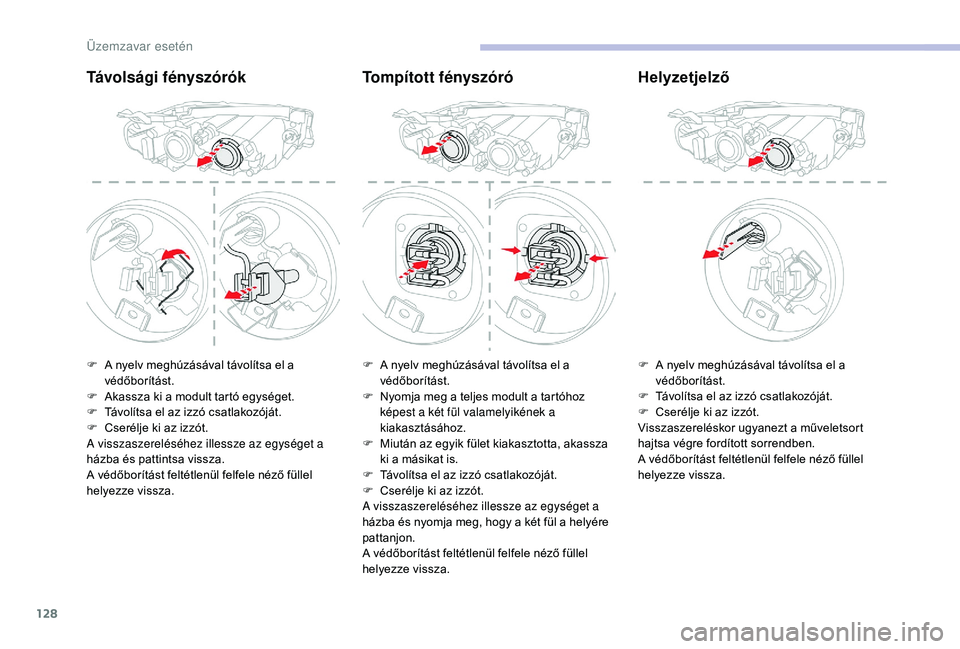

Távolsági fényszórókTompított fényszóróHelyzetjelző
F A nyelv meghúzásával távolítsa el a
védőborítást.
F

A
kassza ki a modult tartó egységet.
F

T
ávolítsa el az izzó csatlakozóját.
F

C
serélje ki az izzót.
A visszaszereléséhez illessze az egységet a
házba és pattintsa vissza.
A védőborítást feltétlenül felfele néző füllel
helyezze vissza. F
A n yelv meghúzásával távolítsa el a
védőborítást.
F

N
yomja meg a teljes modult a tartóhoz
képest a két fül valamelyikének a
kiakasztásához.
F

M
iután az egyik fület kiakasztotta, akassza
ki a másikat is.
F

T
ávolítsa el az izzó csatlakozóját.
F

C
serélje ki az izzót.
A visszaszereléséhez illessze az egységet a
házba és nyomja meg, hogy a két fül a helyére
pattanjon.
A védőborítást feltétlenül felfele néző füllel
helyezze vissza. F
A n yelv meghúzásával távolítsa el a
védőborítást.
F

T
ávolítsa el az izzó csatlakozóját.
F

C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A védőborítást feltétlenül felfele néző füllel
helyezze vissza.
Üzemzavar esetén

129

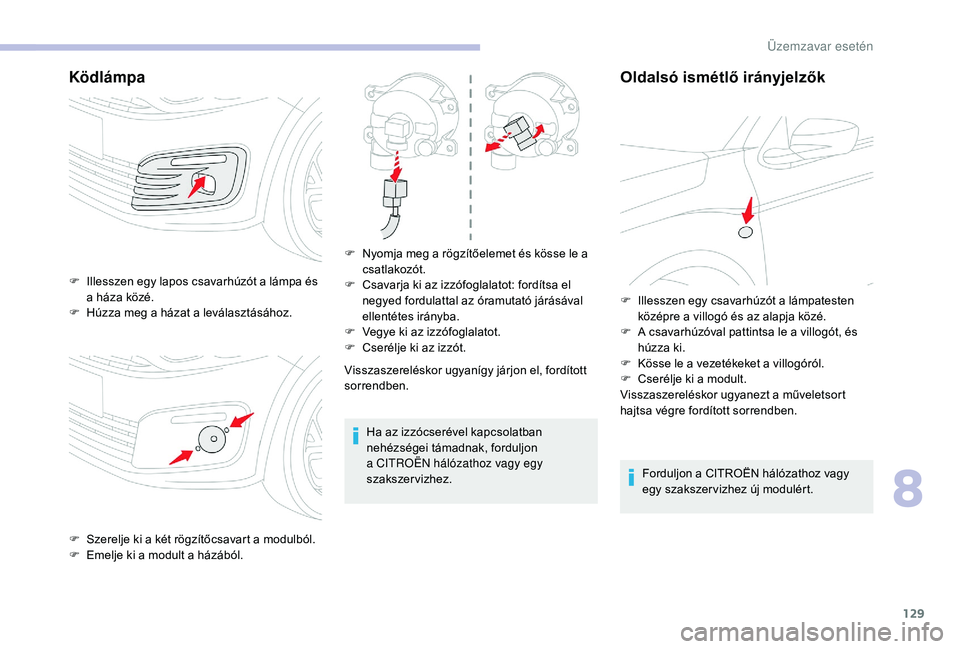

Ködlámpa
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.Ha az izzócserével kapcsolatban
nehézségei támadnak, forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Oldalsó ismétlő irányjelzők
Forduljon a CITROËN hálózathoz vagy
egy szakszer vizhez új modulért.
F

I

llesszen egy lapos csavarhúzót a lámpa és
a háza közé.
F

H

úzza meg a házat a leválasztásához.
F

S

zerelje ki a két rögzítőcsavart a modulból.
F

E

melje ki a modult a házából. F

N

yomja meg a rögzítőelemet és kösse le a
csatlakozót.
F

C

savarja ki az izzófoglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F

V

egye ki az izzófoglalatot.
F

C

serélje ki az izzót.
F

I

llesszen egy csavarhúzót a lámpatesten
középre a villogó és az alapja közé.
F

A c
savarhúzóval pattintsa le a villogót, és
húzza ki.
F

K
össe le a vezetékeket a villogóról.
F

C
serélje ki a modult.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
8
Üzemzavar esetén

130

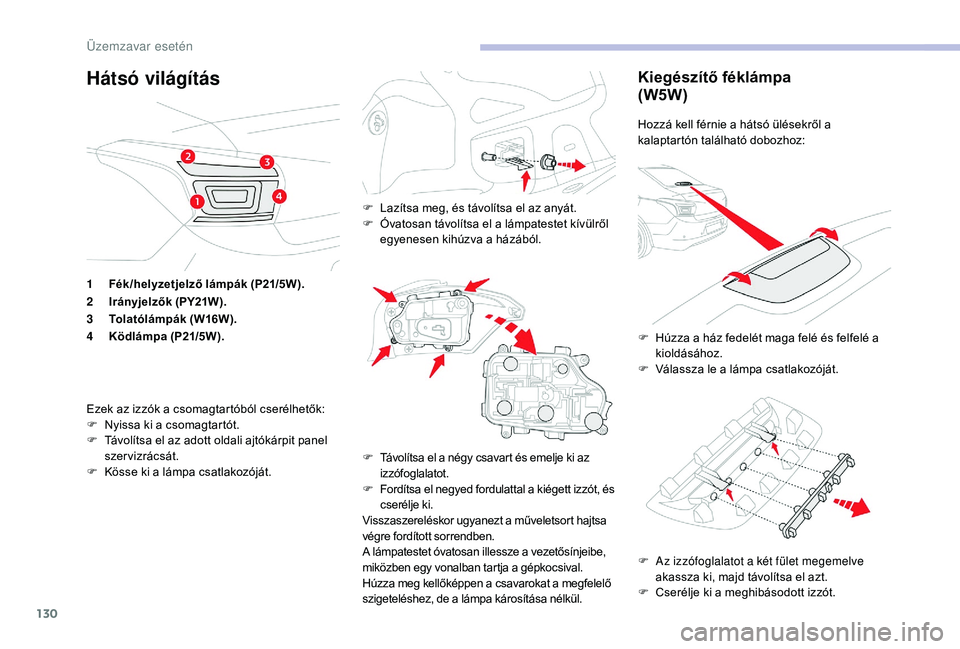

Hátsó világításKiegészítő féklámpa
(W5W)
Hozzá kell férnie a hátsó ülésekről a
kalaptartón található dobozhoz:
F
A
z izzófoglalatot a két fület megemelve
akassza ki, majd távolítsa el azt.
F

C
serélje ki a meghibásodott izzót.
F

H
úzza a ház fedelét maga felé és felfelé a
kioldásához.
F

V
álassza le a lámpa csatlakozóját.
F

L

azítsa meg, és távolítsa el az anyát.
F

Ó

vatosan távolítsa el a lámpatestet kívülről
egyenesen kihúzva a házából.
Ezek az izzók a csomagtartóból cserélhetők:
F

N

yissa ki a csomagtartót.
F

T

ávolítsa el az adott oldali ajtókárpit panel
szervizrácsát.
F

K

össe ki a lámpa csatlakozóját. F

T

ávolítsa el a négy csavart és emelje ki az
izzófoglalatot.
F
F

ordítsa el negyed fordulattal a kiégett izzót, és
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort hajtsa
végre fordított sorrendben.
A lámpatestet óvatosan illessze a vezetősínjeibe,
miközben egy vonalban tartja a gépkocsival.
Húzza meg kellőképpen a csavarokat a megfelelő
szigeteléshez, de a lámpa károsítása nélkül.
1
Fék /helyzetjelző lámpák (P21/5W).
2 Irányjelzők (PY21W).
3 Tolatólámpák (W16W).
4 Ködlámpa (P21/5W).
Üzemzavar esetén

131

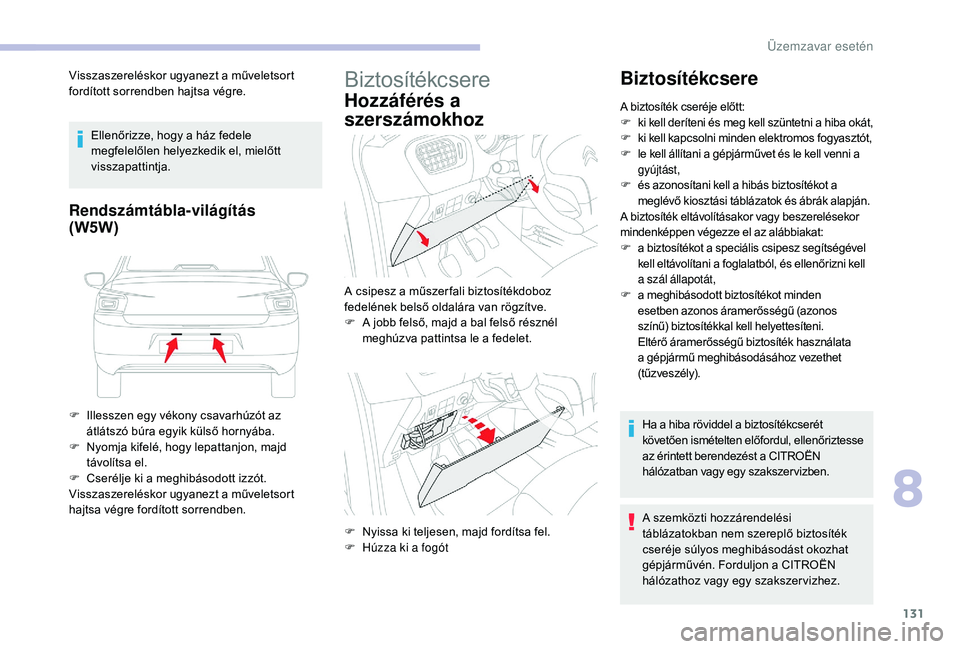

Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.Ellenőrizze, hogy a ház fedele
megfelelőlen helyezkedik el, mielőtt
visszapattintja.
Rendszámtábla-világítás
(W5W)
F Illesszen egy vékony csavarhúzót az átlátszó búra egyik külső hornyába.
F

N
yomja kifelé, hogy lepattanjon, majd
távolítsa el.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Biztosítékcsere
Hozzáférés a
szerszámokhoz BiztosítékcsereA biztosíték cseréje előtt:
F k
i kell deríteni és meg kell szüntetni a hiba okát,
F
k

i kell kapcsolni minden elektromos fogyasztót,
F
l

e kell állítani a gépjárművet és le kell venni a
gyújtást,
F
é

s azonosítani kell a hibás biztosítékot a
meglévő kiosztási táblázatok és ábrák alapján.
A biztosíték eltávolításakor vagy beszerelésekor
mindenképpen végezze el az alábbiakat:
F
a b

iztosítékot a speciális csipesz segítségével
kell eltávolítani a foglalatból, és ellenőrizni kell
a szál állapotát,
F
a m

eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét
követően ismételten előfordul, ellenőriztesse
az érintett berendezést a CITROËN
hálózatban vagy egy szakszer vizben.
A szemközti hozzárendelési
táblázatokban nem szereplő biztosíték
cseréje súlyos meghibásodást okozhat
gépjárművén. Forduljon a CITROËN
hálózathoz vagy egy szakszer vizhez.
A csipesz a műszer fali biztosítékdoboz
fedelének belső oldalára van rögzítve.
F

A j

obb felső, majd a bal felső résznél
meghúzva pattintsa le a fedelet.
F

N

yissa ki teljesen, majd fordítsa fel.
F

H

úzza ki a fogót
8
Üzemzavar esetén

132

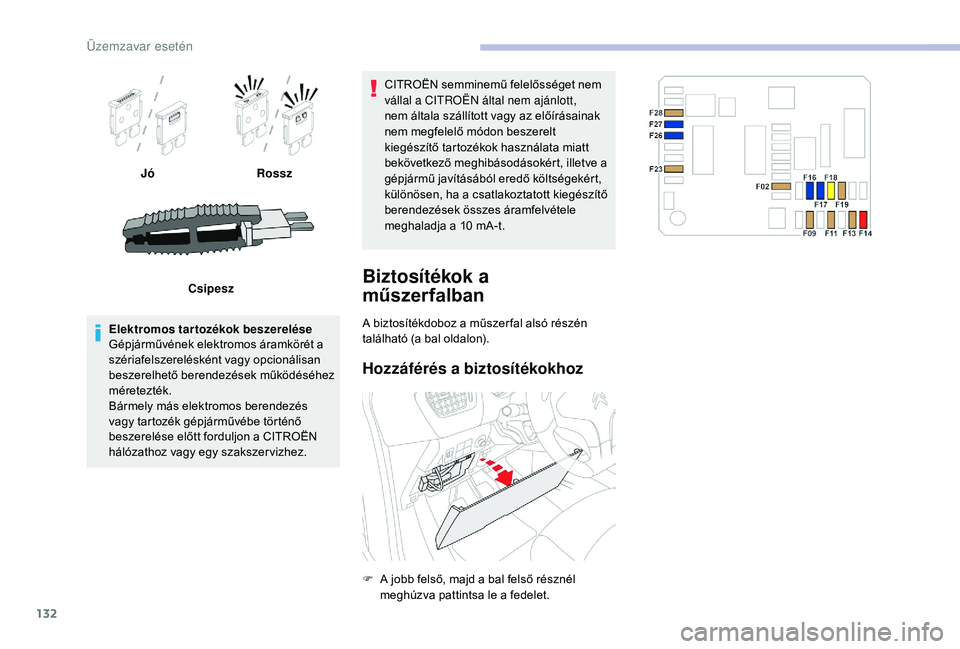

JóRossz
Csipesz
Elektromos tartozékok beszerelése
Gépjárművének elektromos áramkörét a
szériafelszerelésként vagy opcionálisan
beszerelhető berendezések működéséhez
méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszer vizhez. CITROËN semminemű felelősséget nem
vállal a CITROËN által nem ajánlott,
nem általa szállított vagy az előírásainak
nem megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért, illetve a
gépjármű javításából eredő költségekért,
különösen, ha a csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a 10
mA-t.
Biztosítékok a
műszerfalban
A biztosítékdoboz a műszer fal alsó részén
található (a bal oldalon).
Hozzáférés a biztosítékokhoz
F A jobb felső, majd a bal felső résznél meghúzva pattintsa le a fedelet.
Üzemzavar esetén

133
Biztosíték száma Áramerősség
Funkciók
F02 5
AFényszóró magasságállítója, diagnosztikai aljzat, klímaberendezés panelje.
F09 5
ARiasztó, utólag beszerelt riasztó.
F11 5
AKiegészítő fűtés.
F13 5
AParkolássegítő, utólag beszerelt parkolássegítő.
F14 10


ALégkondicionáló panel.
F16 15


ASzivargyújtó, 12
V aljzat.
F17 15


AAutórádió, utólag beszerelt autórádió.
F18 20
AAutórádió/Bluetooth, utólag beszerelt autórádió.
F19 5
A„C” monokróm képernyő.
F23 5
APlafonvilágítás, térképolvasó-lámpák.
F26 15


AKürt.
F27 15


ASzélvédőmosó szivattyú.
F28 5
ALopásgátló.
8
Üzemzavar esetén

134

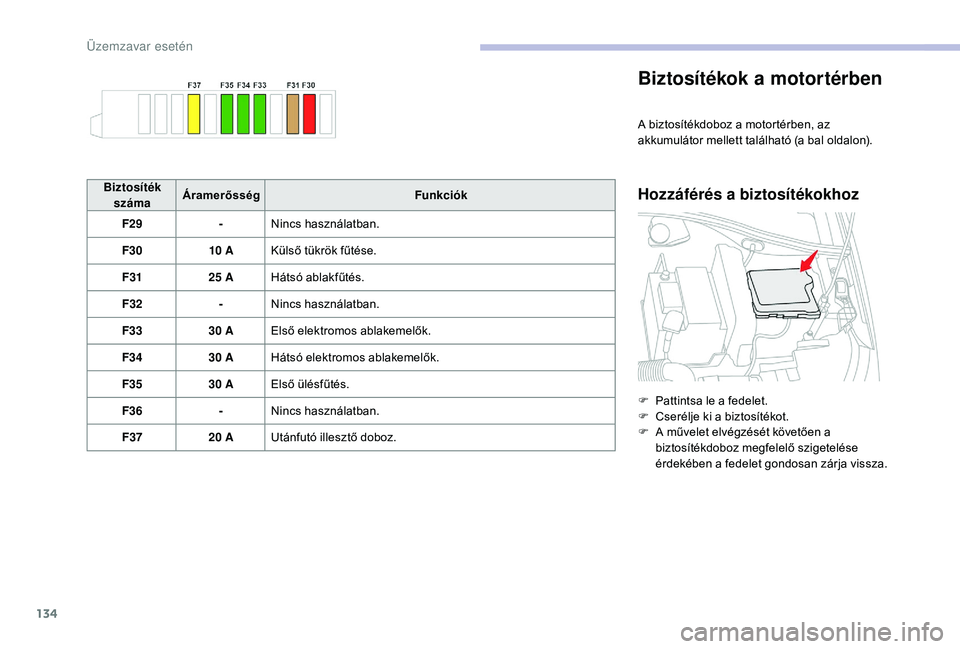

Biztosítékok a motortérben
A biztosítékdoboz a motortérben, az
akkumulátor mellett található (a bal oldalon).
Hozzáférés a biztosítékokhozBiztosíték száma Áramerősség
Funkciók
F29 -Nincs használatban.
F30 10


AKülső tükrök fűtése.
F31 25
AHátsó ablakfűtés.
F32 -Nincs használatban.
F33 30
AElső elektromos ablakemelők.
F34 30
AHátsó elektromos ablakemelők.
F35 30
AElső ülésfűtés.
F36 -Nincs használatban.
F37 20
AUtánfutó illesztő doboz. F

P
attintsa le a fedelet.
F

C
serélje ki a biztosítékot.
F

A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja vissza.
Üzemzavar esetén
