2018 Alfa Romeo Giulietta Manuel du propriétaire (in French)

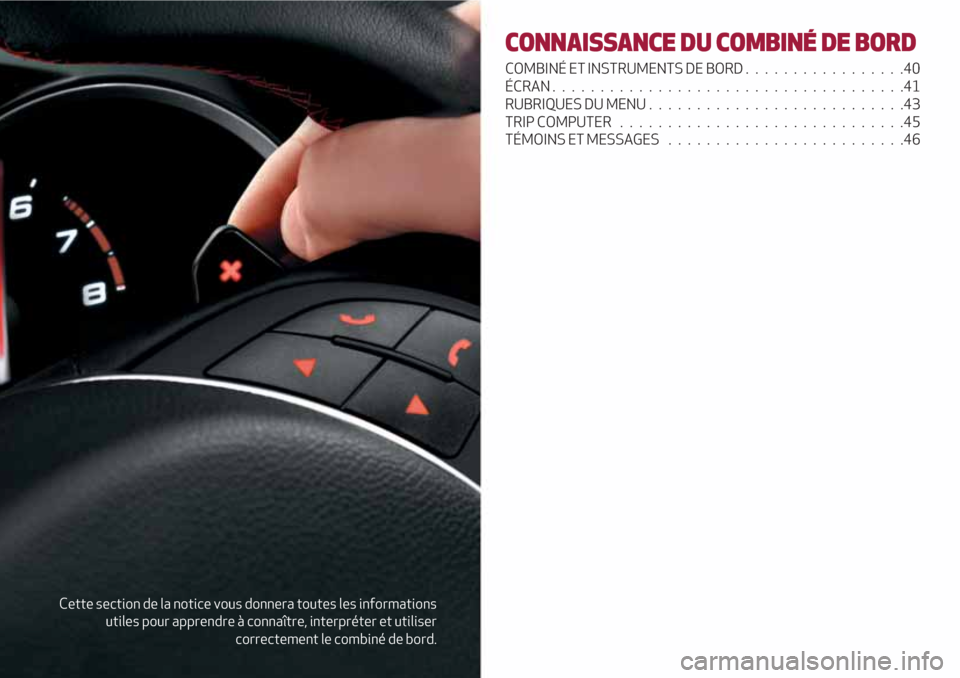

Cette section de la notice vous donnera toutes les informations
utiles pour apprendre à connaître, interpréter et utiliser
correctement le combiné de bord.
CONNAISSANCE DU COMBINÉ DE BORD
COMBINÉ ET INSTRUMENTS DE BORD .................40
ÉCRAN.....................................41
RUBRIQUES DU MENU...........................43
TRIP COMPUTER..............................45
TÉMOINS ET MESSAGES.........................46

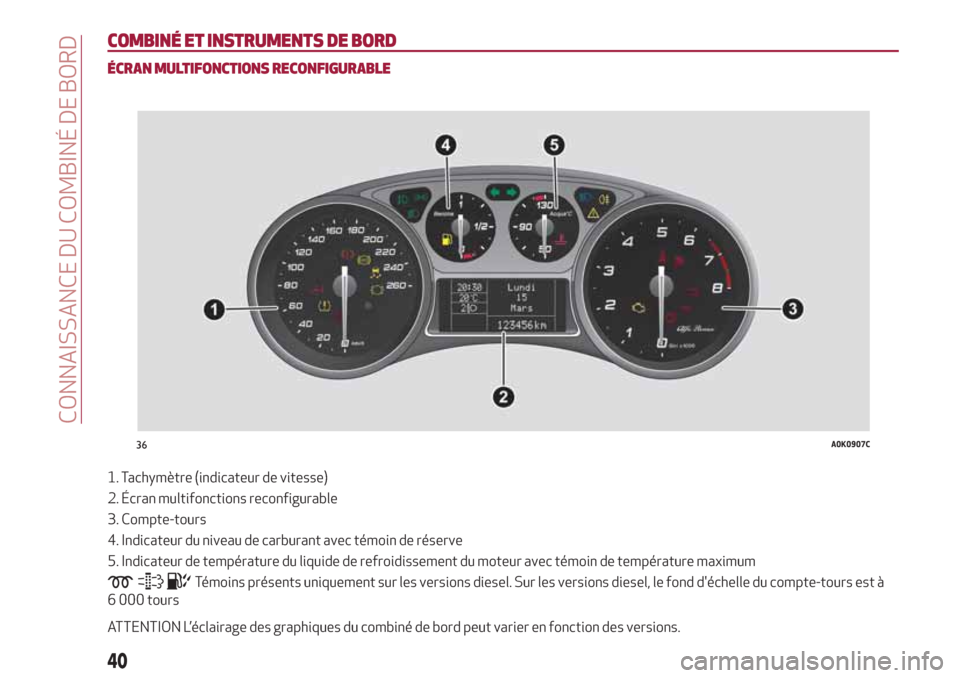

COMBINÉ ET INSTRUMENTS DE BORD
ÉCRAN MULTIFONCTIONS RECONFIGURABLE
1. Tachymètre (indicateur de vitesse)
2. Écran multifonctions reconfigurable
3. Compte-tours
4. Indicateur du niveau de carburant avec témoin de réserve
5. Indicateur de température du liquide de refroidissement du moteur avec témoin de température maximum
Témoins présents uniquement sur les versions diesel. Sur les versions diesel, le fond d'échelle du compte-tours est à
6 000 tours
ATTENTION L’éclairage des graphiques du combiné de bord peut varier en fonction des versions.
36A0K0907C
40
CONNAISSANCE DU COMBINÉ DE BORD

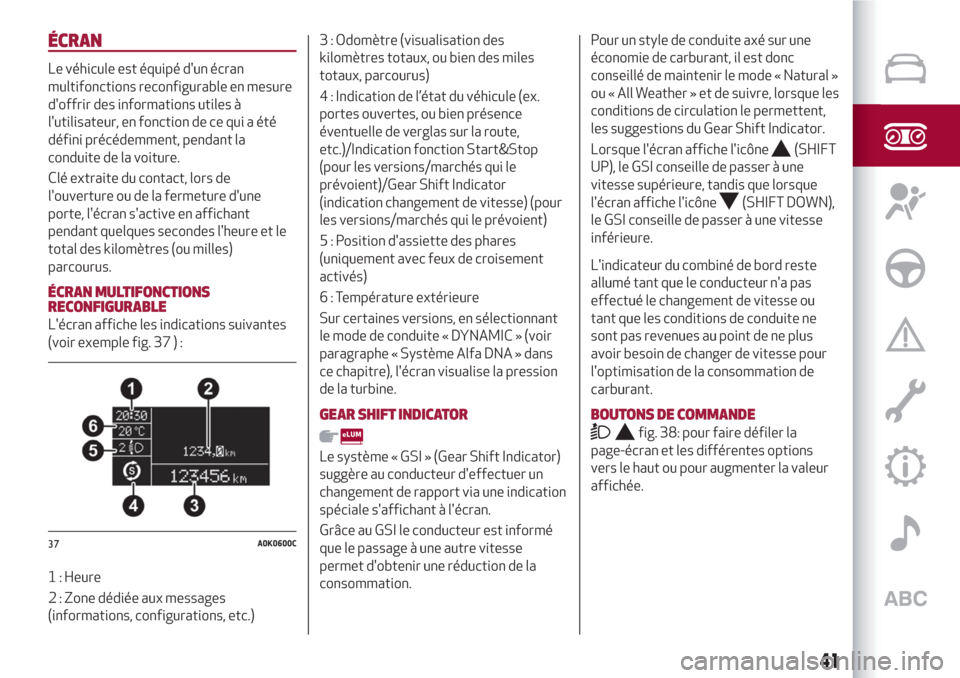

ÉCRAN
Le véhicule est équipé d'un écran
multifonctions reconfigurable en mesure
d'offrir des informations utiles à
l'utilisateur, en fonction de ce qui a été
défini précédemment, pendant la
conduite de la voiture.
Clé extraite du contact, lors de
l'ouverture ou de la fermeture d'une
porte, l'écran s'active en affichant
pendant quelques secondes l'heure et le
total des kilomètres (ou milles)
parcourus.
ÉCRAN MULTIFONCTIONS
RECONFIGURABLE
L'écran affiche les indications suivantes
(voir exemple fig. 37 ) :
1 : Heure
2 : Zone dédiée aux messages
(informations, configurations, etc.)3 : Odomètre (visualisation des
kilomètres totaux, ou bien des miles
totaux, parcourus)
4 : Indication de l’état du véhicule (ex.
portes ouvertes, ou bien présence
éventuelle de verglas sur la route,
etc.)/Indication fonction Start&Stop
(pour les versions/marchés qui le
prévoient)/Gear Shift Indicator
(indication changement de vitesse) (pour
les versions/marchés qui le prévoient)
5 : Position d'assiette des phares
(uniquement avec feux de croisement
activés)
6 : Température extérieure
Sur certaines versions, en sélectionnant
le mode de conduite « DYNAMIC » (voir
paragraphe « Système Alfa DNA » dans
ce chapitre), l'écran visualise la pression
de la turbine.
GEAR SHIFT INDICATOR
Le système « GSI » (Gear Shift Indicator)
suggère au conducteur d'effectuer un
changement de rapport via une indication
spéciale s'affichant à l'écran.
Grâce au GSI le conducteur est informé
que le passage à une autre vitesse
permet d'obtenir une réduction de la
consommation.Pour un style de conduite axé sur une
économie de carburant, il est donc
conseillé de maintenir le mode « Natural »
ou « All Weather » et de suivre, lorsque les
conditions de circulation le permettent,
les suggestions du Gear Shift Indicator.
Lorsque l'écran affiche l'icône
(SHIFT
UP), le GSI conseille de passer à une
vitesse supérieure, tandis que lorsque
l'écran affiche l'icône
(SHIFT DOWN),
le GSI conseille de passer à une vitesse
inférieure.
L'indicateur du combiné de bord reste
allumé tant que le conducteur n'a pas
effectué le changement de vitesse ou
tant que les conditions de conduite ne
sont pas revenues au point de ne plus
avoir besoin de changer de vitesse pour
l'optimisation de la consommation de
carburant.

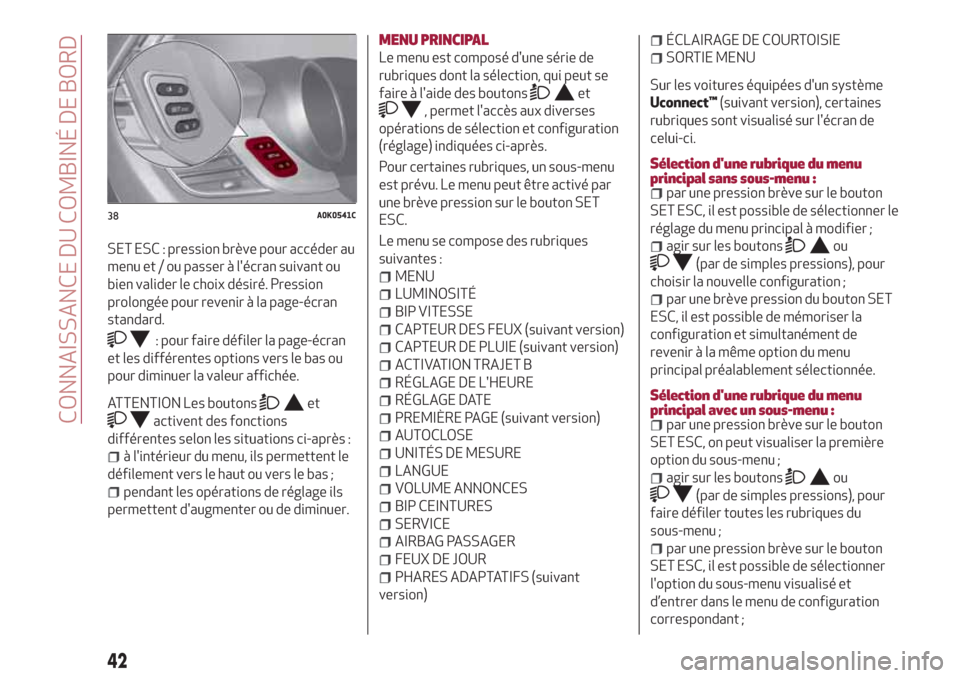

BOUTONS DE COMMANDE
fig. 38: pour faire défiler la
page-écran et les différentes options
vers le haut ou pour augmenter la valeur
affichée.
37A0K0600C
41

SET ESC : pression brève pour accéder au
menu et / ou passer à l'écran suivant ou
bien valider le choix désiré. Pression
prolongée pour revenir à la page-écran
standard.
: pour faire défiler la page-écran
et les différentes options vers le bas ou
pour diminuer la valeur affichée.
ATTENTION Les boutonset
activent des fonctions
différentes selon les situations ci-après :
à l'intérieur du menu, ils permettent le
défilement vers le haut ou vers le bas ;
pendant les opérations de réglage ils
permettent d'augmenter ou de diminuer.
MENU PRINCIPAL
Le menu est composé d'une série de
rubriques dont la sélection, qui peut se
faire à l'aide des boutons
et
, permet l'accès aux diverses
opérations de sélection et configuration
(réglage) indiquées ci-après.
Pour certaines rubriques, un sous-menu
est prévu. Le menu peut être activé par
une brève pression sur le bouton SET
ESC.
Le menu se compose des rubriques
suivantes :
MENU
LUMINOSITÉ
BIP VITESSE
CAPTEUR DES FEUX (suivant version)
CAPTEUR DE PLUIE (suivant version)
ACTIVATION TRAJET B
RÉGLAGE DE L'HEURE
RÉGLAGE DATE
PREMIÈRE PAGE (suivant version)
AUTOCLOSE
UNITÉS DE MESURE
LANGUE
VOLUME ANNONCES
BIP CEINTURES
SERVICE
AIRBAG PASSAGER
FEUX DE JOUR
PHARES ADAPTATIFS (suivant
version)
ÉCLAIRAGE DE COURTOISIE
SORTIE MENU
Sur les voitures équipées d'un système
Uconnect™(suivant version), certaines
rubriques sont visualisé sur l'écran de
celui-ci.
Sélection d'une rubrique du menu
principal sans sous-menu :
par une pression brève sur le bouton
SET ESC, il est possible de sélectionner le
réglage du menu principal à modifier ;
agir sur les boutonsou
(par de simples pressions), pour
choisir la nouvelle configuration ;
par une brève pression du bouton SET
ESC, il est possible de mémoriser la
configuration et simultanément de
revenir à la même option du menu
principal préalablement sélectionnée.
Sélection d'une rubrique du menu
principal avec un sous-menu :
par une pression brève sur le bouton
SET ESC, on peut visualiser la première
option du sous-menu ;
agir sur les boutonsou
(par de simples pressions), pour
faire défiler toutes les rubriques du
sous-menu ;
par une pression brève sur le bouton
SET ESC, il est possible de sélectionner
l'option du sous-menu visualisé et
d’entrer dans le menu de configuration
correspondant ;
38A0K0541C
42
CONNAISSANCE DU COMBINÉ DE BORD

agir sur les boutonsou
(par de simples pressions), pour
choisir le nouveau réglage de cette
rubrique du sous-menu ;
par une brève pression du bouton SET
ESC, il est possible de mémoriser la
sélection et simultanément de revenir à
la même option du sous-menu
préalablement sélectionnée.

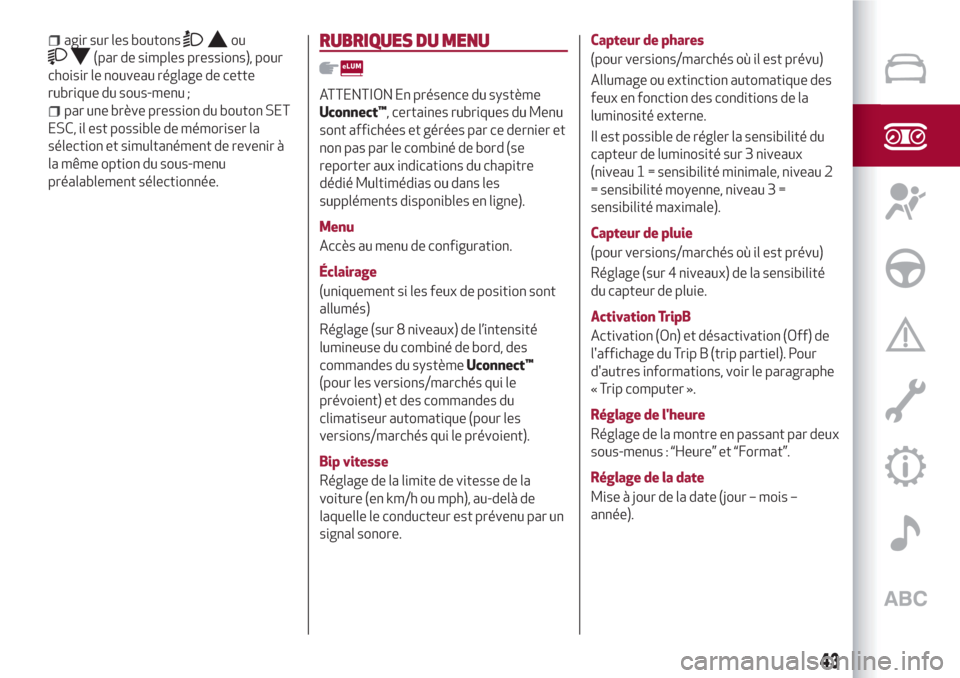

RUBRIQUES DU MENU
ATTENTION En présence du système
Uconnect™, certaines rubriques du Menu
sont affichées et gérées par ce dernier et
non pas par le combiné de bord (se
reporter aux indications du chapitre
dédié Multimédias ou dans les
suppléments disponibles en ligne).
Menu
Accès au menu de configuration.
Éclairage
(uniquement si les feux de position sont
allumés)
Réglage (sur 8 niveaux) de l’intensité
lumineuse du combiné de bord, des
commandes du systèmeUconnect™
(pour les versions/marchés qui le
prévoient) et des commandes du
climatiseur automatique (pour les
versions/marchés qui le prévoient).
Bip vitesse
Réglage de la limite de vitesse de la
voiture (en km/h ou mph), au-delà de
laquelle le conducteur est prévenu par un
signal sonore.Capteur de phares
(pour versions/marchés où il est prévu)
Allumage ou extinction automatique des
feux en fonction des conditions de la
luminosité externe.
Il est possible de régler la sensibilité du
capteur de luminosité sur 3 niveaux
(niveau 1 = sensibilité minimale, niveau 2
= sensibilité moyenne, niveau 3 =
sensibilité maximale).
Capteur de pluie
(pour versions/marchés où il est prévu)
Réglage (sur 4 niveaux) de la sensibilité
du capteur de pluie.
Activation TripB
Activation (On) et désactivation (Off) de
l'affichage du Trip B (trip partiel). Pour
d'autres informations, voir le paragraphe
« Trip computer ».
Réglage de l'heure
Réglage de la montre en passant par deux
sous-menus : “Heure” et “Format”.
Réglage de la date
Mise à jour de la date (jour – mois –
année).
43

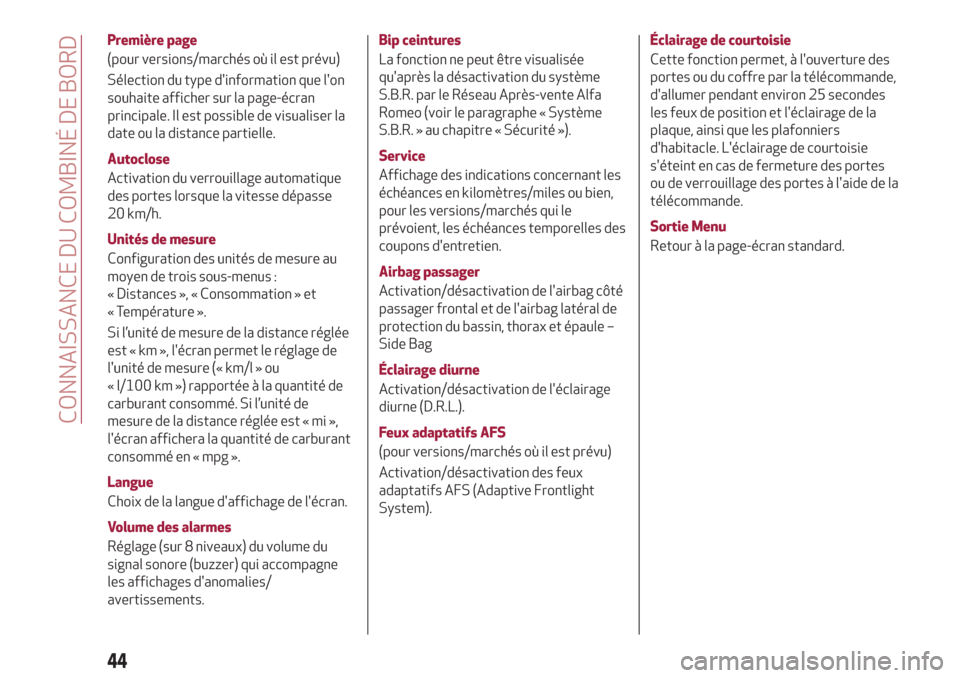

Première page
(pour versions/marchés où il est prévu)
Sélection du type d'information que l'on
souhaite afficher sur la page-écran
principale. Il est possible de visualiser la
date ou la distance partielle.
Autoclose
Activation du verrouillage automatique
des portes lorsque la vitesse dépasse
20 km/h.
Unités de mesure
Configuration des unités de mesure au
moyen de trois sous-menus :
« Distances », « Consommation » et
« Température ».
Si l’unité de mesure de la distance réglée
est « km », l'écran permet le réglage de
l'unité de mesure (« km/l » ou
« l/100 km ») rapportée à la quantité de
carburant consommé. Si l’unité de
mesure de la distance réglée est « mi »,
l'écran affichera la quantité de carburant
consommé en « mpg ».
Langue
Choix de la langue d'affichage de l'écran.
Volume des alarmes
Réglage (sur 8 niveaux) du volume du
signal sonore (buzzer) qui accompagne
les affichages d'anomalies/
avertissements.Bip ceintures
La fonction ne peut être visualisée
qu'après la désactivation du système
S.B.R. par le Réseau Après-vente Alfa
Romeo (voir le paragraphe « Système
S.B.R. » au chapitre « Sécurité »).
Service
Affichage des indications concernant les
échéances en kilomètres/miles ou bien,
pour les versions/marchés qui le
prévoient, les échéances temporelles des
coupons d'entretien.
Airbag passager
Activation/désactivation de l'airbag côté
passager frontal et de l'airbag latéral de
protection du bassin, thorax et épaule –
Side Bag
Éclairage diurne
Activation/désactivation de l'éclairage
diurne (D.R.L.).
Feux adaptatifs AFS
(pour versions/marchés où il est prévu)
Activation/désactivation des feux
adaptatifs AFS (Adaptive Frontlight
System).Éclairage de courtoisie
Cette fonction permet, à l'ouverture des
portes ou du coffre par la télécommande,
d'allumer pendant environ 25 secondes
les feux de position et l'éclairage de la
plaque, ainsi que les plafonniers
d'habitacle. L'éclairage de courtoisie
s'éteint en cas de fermeture des portes
ou de verrouillage des portes à l'aide de la
télécommande.
Sortie Menu
Retour à la page-écran standard.
44
CONNAISSANCE DU COMBINÉ DE BORD

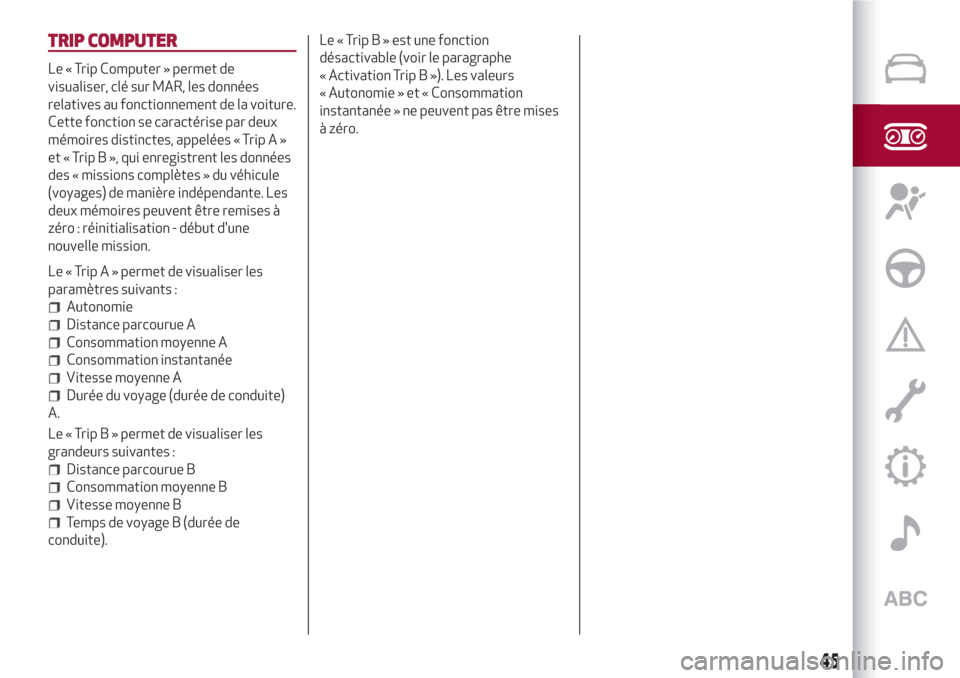

TRIP COMPUTER
Le « Trip Computer » permet de
visualiser, clé sur MAR, les données
relatives au fonctionnement de la voiture.
Cette fonction se caractérise par deux
mémoires distinctes, appelées « Trip A »
et « Trip B », qui enregistrent les données
des « missions complètes » du véhicule
(voyages) de manière indépendante. Les
deux mémoires peuvent être remises à
zéro : réinitialisation - début d'une
nouvelle mission.
Le « Trip A » permet de visualiser les
paramètres suivants :
Autonomie
Distance parcourue A
Consommation moyenne A
Consommation instantanée
Vitesse moyenne A
Durée du voyage (durée de conduite)
A.
Le « Trip B » permet de visualiser les
grandeurs suivantes :
Distance parcourue B
Consommation moyenne B
Vitesse moyenne B
Temps de voyage B (durée de
conduite).Le « Trip B » est une fonction
désactivable (voir le paragraphe
« Activation Trip B »). Les valeurs
« Autonomie » et « Consommation
instantanée » ne peuvent pas être mises
à zéro.
45

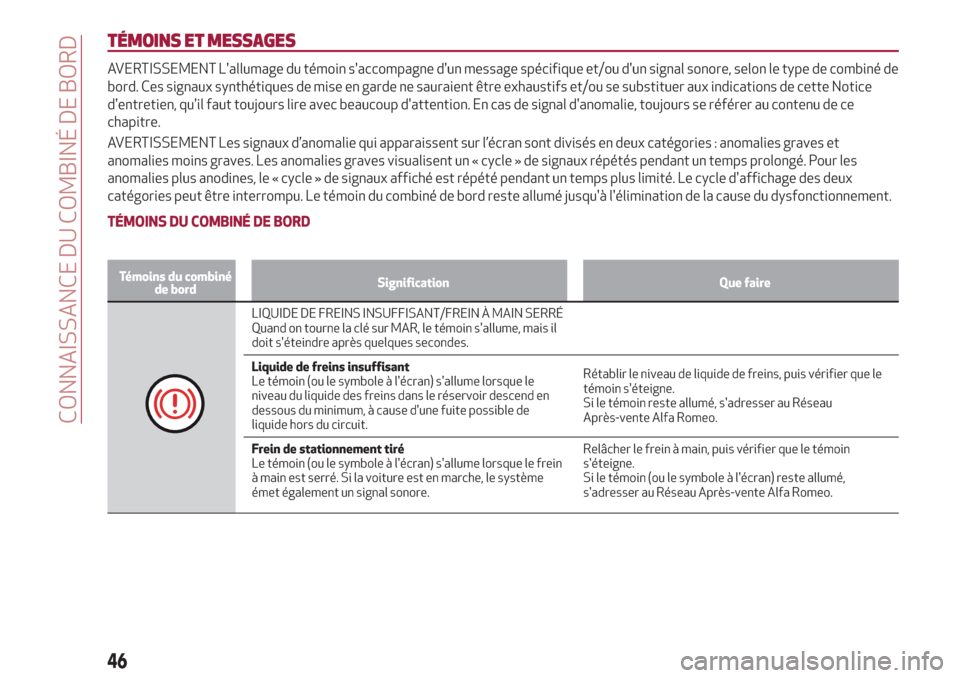

TÉMOINS ET MESSAGES
AVERTISSEMENT L'allumage du témoin s'accompagne d'un message spécifique et/ou d'un signal sonore, selon le type de combiné de
bord. Ces signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications de cette Notice
d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de signal d'anomalie, toujours se référer au contenu de ce
chapitre.
AVERTISSEMENT Les signaux d’anomalie qui apparaissent sur l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé. Pour les
anomalies plus anodines, le « cycle » de signaux affiché est répété pendant un temps plus limité. Le cycle d'affichage des deux
catégories peut être interrompu. Le témoin du combiné de bord reste allumé jusqu'à l'élimination de la cause du dysfonctionnement.
TÉMOINS DU COMBINÉ DE BORD
Témoins du combiné
de bordSignification Que faire
LIQUIDE DE FREINS INSUFFISANT/FREIN À MAIN SERRÉ
Quand on tourne la clé sur MAR, le témoin s'allume, mais il
doit s'éteindre après quelques secondes.
Liquide de freins insuffisant
Le témoin (ou le symbole à l'écran) s'allume lorsque le
niveau du liquide des freins dans le réservoir descend en
dessous du minimum, à cause d'une fuite possible de
liquide hors du circuit.Rétablir le niveau de liquide de freins, puis vérifier que le
témoin s'éteigne.
Si le témoin reste allumé, s'adresser au Réseau
Après-vente Alfa Romeo.
Frein de stationnement tiré
Le témoin (ou le symbole à l'écran) s'allume lorsque le frein
à main est serré. Si la voiture est en marche, le système
émet également un signal sonore.Relâcher le frein à main, puis vérifier que le témoin
s'éteigne.
Si le témoin (ou le symbole à l'écran) reste allumé,
s'adresser au Réseau Après-vente Alfa Romeo.
46
CONNAISSANCE DU COMBINÉ DE BORD
