2018 Abarth 124 Spider Manual de Empleo y Cuidado (in Spanish)

Testigos de advertencia Qué significa
TESTIGO DE ADVERTENCIA DE FAROS LED (si se incluye)
Este testigo se ilumina si hay un fallo en un faro LED. Póngase en contacto con un
concesionario de Abarth lo antes posible.
TESTIGO DE COMBUSTIBLE BAJO
Este testigo se ilumina cuando quedan aproximadamente 9 litros.
La temporización del testigo puede variar debido a que el combustible dentro del depósito se
mueve de acuerdo a las condiciones de conducción y la posición del vehículo. Reposte
combustible.
TESTIGO DE LIQUIDO DE LAVAPARABRISAS BAJO (si se incluye)
Este testigo indica que queda poco líquido en el lavaparabrisas. Llene con líquido de lavado.
ACTIVACIÓN DEL REGULADOR DE VELOCIDAD
Este testigo se ilumina cuando se activa el sistema regulador de velocidad.
INDICACIÓN DE SELECCIÓN DE MODO
Cuando se selecciona el modo SPORT, la indicación de selección de modo se enciende en el
cuadro de instrumentos.
63

Testigo de advertencia Qué significa
TESTIGO DE LOS SISTEMAS TCS / DSC
Este testigo de advertencia se ilumina en caso de intervención de los sistemas TCS/DSC. Esto
significa que el vehículo está en condiciones de estabilidad crítica y de agarrotamiento.
TESTIGO DE DSC OFF
Este testigo de advertencia se ilumina cuando se desactiva el sistema ESC.
TESTIGO DE LUZ ANTINIEBLA TRASERA
Este testigo de advertencia se ilumina cuando se enciende la luz antiniebla trasera.
TESTIGO PRINCIPAL DEL LIMITADOR AJUSTABLE DE VELOCIDAD
Este testigo de advertencia se ilumina cuando se pulsa el interruptor MODE del volante y el
limitador ajustable de velocidad se encuentra activado (consulte el apartado “Limitador de
velocidad” del capítulo “Puesta en marcha y conducción”).
TESTIGO DE LLAVE INGLESA (si se incluye)
Cuando se accione el contacto, el testigo de llave inglesa se ilumina y se apaga al cabo de
unos segundos.
El testigo de llave inglesa se enciende al alcanzarse la fecha del periodo de mantenimiento
predefinido. Verifique el mensaje y realice el mantenimiento. Consulte el apartado “Monitor de
mantenimiento” de este capítulo.
64
CONOCER EL CUADRO DE INSTRUMENTOS

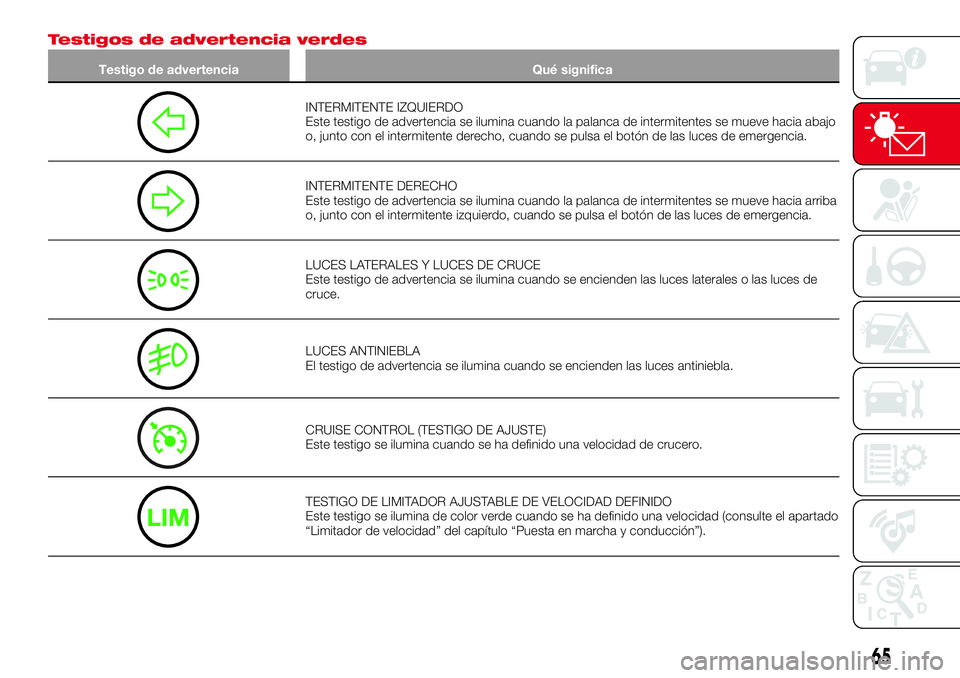

Testigos de advertencia verdes
Testigo de advertencia Qué significa
INTERMITENTE IZQUIERDO
Este testigo de advertencia se ilumina cuando la palanca de intermitentes se mueve hacia abajo
o, junto con el intermitente derecho, cuando se pulsa el botón de las luces de emergencia.
INTERMITENTE DERECHO
Este testigo de advertencia se ilumina cuando la palanca de intermitentes se mueve hacia arriba
o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de emergencia.
LUCES LATERALES Y LUCES DE CRUCE
Este testigo de advertencia se ilumina cuando se encienden las luces laterales o las luces de
cruce.
LUCES ANTINIEBLA
El testigo de advertencia se ilumina cuando se encienden las luces antiniebla.
CRUISE CONTROL (TESTIGO DE AJUSTE)
Este testigo se ilumina cuando se ha definido una velocidad de crucero.
TESTIGO DE LIMITADOR AJUSTABLE DE VELOCIDAD DEFINIDO
Este testigo se ilumina de color verde cuando se ha definido una velocidad (consulte el apartado
“Limitador de velocidad” del capítulo “Puesta en marcha y conducción”).
65

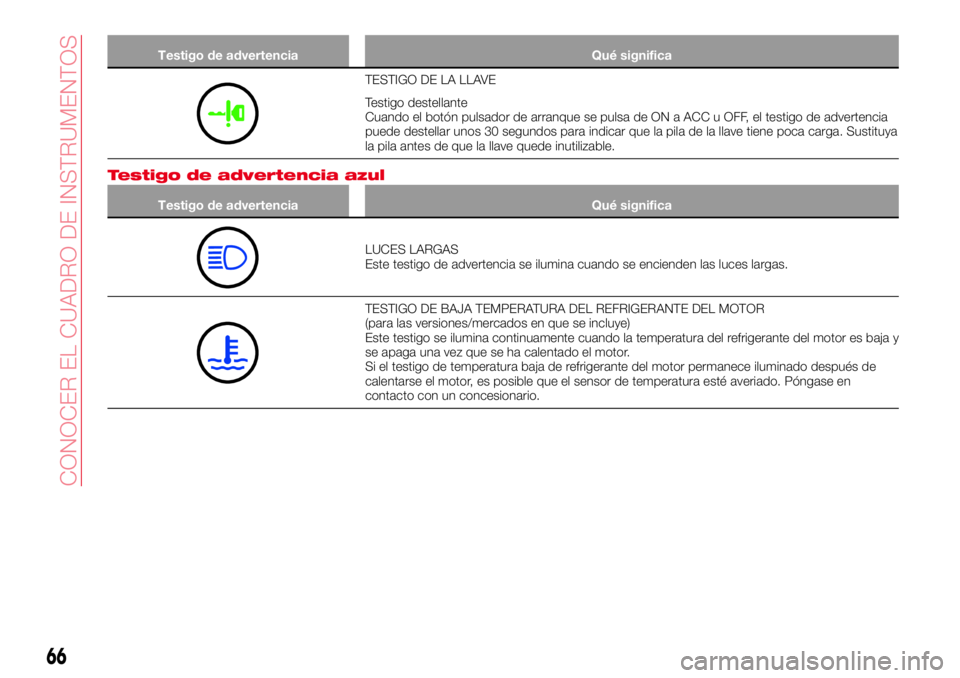

Testigo de advertencia Qué significa
TESTIGO DE LA LLAVE
Testigo destellante
Cuando el botón pulsador de arranque se pulsa de ON a ACC u OFF, el testigo de advertencia
puede destellar unos 30 segundos para indicar que la pila de la llave tiene poca carga. Sustituya
la pila antes de que la llave quede inutilizable.
Testigo de advertencia azul
Testigo de advertencia Qué significa
LUCES LARGAS
Este testigo de advertencia se ilumina cuando se encienden las luces largas.
TESTIGO DE BAJA TEMPERATURA DEL REFRIGERANTE DEL MOTOR
(para las versiones/mercados en que se incluye)
Este testigo se ilumina continuamente cuando la temperatura del refrigerante del motor es baja y
se apaga una vez que se ha calentado el motor.
Si el testigo de temperatura baja de refrigerante del motor permanece iluminado después de
calentarse el motor, es posible que el sensor de temperatura esté averiado. Póngase en
contacto con un concesionario.
66
CONOCER EL CUADRO DE INSTRUMENTOS

Testigo de advertencia (rojo) del salpicadero
Testigo de advertencia Qué significa
TESTIGO DE ADVERTENCIA DE CINTURÓN DE SEGURIDAD
El testigo de advertencia del cinturón de seguridad se ilumina si está ocupado el asiento del
conductor o del pasajero, no está abrochado uno de los cinturones, y el contacto está activado.
Si no está abrochado el cinturón del conductor o del pasajero (solo cuando el asiento del
pasajero está ocupado) y el vehículo se conduce a una velocidad superior a 20 km/h, se ilumina
este testigo de advertencia. Después de un breve espacio de tiempo, el LED deja de destellar
pero permanece iluminado.
Si un cinturón de seguridad permanece sin abrochar, el LED destella de nuevo un periodo de
tiempo determinado.
Si el cinturón del conductor o el pasajero se desabrochan después de que se ilumine el LED y el
vehículo sobrepasa los 20 km/h, el LED destella de nuevo.
Sistema de clasificación de ocupante pasajero: para que el sensor de clasificación de
ocupante pasajero funcione correctamente, no coloque un cojín adicional sobre el asiento del
pasajero. El sensor no funcionaría de manera adecuada pues el cojín adicional provocaría
interferencias.
Testigo de advertencia (ámbar) del salpicadero
Testigo de advertencia Qué significa
TESTIGO DE DESACTIVACIÓN DEL AIRBAG DEL PASAJERO
El testigo se ilumina cuando el encendido está accionado para comprobar su funcionamiento y
se apaga unos segundos más tarde o cuando se pone el motor en marcha. Si el testigo no se
ilumina o permanece iluminado, póngase en contacto con un concesionario de Abarth.
67

MENSAJE INDICADO EN
LA PANTALLA
Si el mensaje se muestra en la pantalla
central, tome las medidas adecuadas
(con tranquilidad) de acuerdo al
mensaje indicado.
Si se indican los siguientes mensajes en
la pantalla central, puede existir una
avería en algún sistema del vehículo:
Temperatura del refrigerador del
motor alta: se muestra si se ha
incrementado mucho la temperatura
del refrigerante del motor.
Fallo en el Sistema de Carga:se
muestra si hay una avería en el sistema
de carga.
Advertencia de Temperatura:se
muestra cuando la temperatura cerca
de la pantalla central es alta. Se
recomienda bajar la temperatura en el
habitáculo y alrededor de la pantalla
central evitando la luz solar directa.
Detenga el vehículo en un lugar seguro
y póngase en contacto con un
concesionario de Abarth.
PITIDO DE ADVERTENCIA
ACTIVADO
Se activa un pitido de advertencia en
los siguientes casos:
Recordatorio de luces encendidas;
Sistema de airbags/pretensores;
Capó activo (si se incluye);
Encendido no desactivado (STOP);
Llave retirada del vehículo;
Interruptor de solicitud sin
funcionamiento (versiones con función
avanzada sin llave);
Llave abandonada en el maletero
(versiones con función avanzada sin
llave);
Llave abandonada en el vehículo
(versiones con función avanzada sin
llave);
Alarma de velocidad del vehículo (si
se incluye);
Pitido de advertencia de inflado de
los neumáticos (si se incluye);
Temperatura exterior (si se incluye);
Bloqueo electrónico de la dirección;
Limitador de velocidad (si se incluye);
Advertencia de 120 km/h (si se
incluye)
ADVERTENCIA
61)No modifique el sistema de
airbags/pretensores y póngase en
contacto con un concesionario de Abarth
para todas las reparaciones y el
mantenimiento. Es peligroso reparar por su
cuenta o modificar dichos sistemas. Un
airbag/pretensor podría activarse
accidentalmente o quedar inactivado,
causando lesiones o la muerte.62)No conduzca el vehículo cuando esté
iluminado o destellando el testigo del capó
activo. Conducir el vehículo con el testigo
del capó activo iluminado o destellando es
peligroso, pues el mecanismo del capó
podría no activarse y funcionar
normalmente en el caso de que el vehículo
golpee a un peatón.
63)Si se ilumina o destella el testigo de
advertencia TPMS o se oye el pitido de
advertencia de presión de los neumáticos,
reduzca de inmediato la velocidad del
vehículo y evite maniobras y frenazos
repentinos. Si se ilumina o destella el
testigo de advertencia o se oye el pitido de
presión de los neumáticos, es peligroso
conducir el vehículo a alta velocidad y
realizar maniobras y frenazos bruscos. La
conducción del vehículo puede empeorar y
causarse un accidente. Para determinar si
un neumático se ha pinchado o tiene una
fuga, aparque en un lugar seguro donde
pueda inspeccionarlos y establezca si
tienen un inflado suficiente para continuar
hasta un lugar donde puedan inflarlos y
donde el sistema puede ser monitorizado
por un concesionario de Abarth, o donde
puedan repararlos.
64)No ignore el testigo de advertencia
TPMS. Ignorar el testigo TPMS es
peligroso, aunque sepa por qué está
iluminado. Haga que el problema sea
resuelto en cuanto sea posible, antes de
que se convierta en una situación grave
que pueda provocar el fallo de las ruedas y
un accidente peligroso.
68
CONOCER EL CUADRO DE INSTRUMENTOS

SEGURIDAD
El capítulo que está a punto de leer es
muy importante: describe los sistemas
de seguridad con que está equipado el
vehículo y ofrece las instrucciones
necesarias para utilizarlos
correctamente.SISTEMAS DE SEGURIDAD ACTIVA .70
SISTEMAS DE CONDUCCIÓN
AUXILIARES................74
SISTEMAS DE PROTECCIÓN DEL
OCUPANTE................79
CINTURONES DE SEGURIDAD....80
SISTEMA SBA (Seat Belt Alert, Alerta
de cinturón de seguridad)........83
SISTEMAS DE PRETENSOR Y DE
LIMITACIÓN DE CARGA DEL
CINTURÓN DE SEGURIDAD......83
PRECAUCIONES DE SUJECIÓN DE
LOS NIÑOS................85
SISTEMA DE RETENCIÓN
SUPLEMENTARIO (SRS) - AIRBAG .98
REGISTRO DE DATOS DEL
VEHÍCULO................111
MONITORIZACIÓN CONSTANTE . .112
69

SISTEMAS DE
SEGURIDAD ACTIVA
El vehículo tiene los sistemas de
seguridad activos que se mencionan a
continuación:
ABS (sistema de frenado
antibloqueo);
TCS (sistema de control de tracción);
DSC (control de estabilidad
dinámico);
Capó activo (protección activa de
peatones).
Para más información sobre el
funcionamiento de estos sistemas, lea
las páginas a continuación.
SISTEMA ABS (Sistema
de frenos antibloqueo)
65) 66) 67) 68)
La unidad de control del ABS
monitoriza continuamente la velocidad
de cada rueda. Si una rueda está a
punto de bloquearse, el ABS responde
soltando y volviendo a aplicar de
manera automática el freno de esa
rueda.
El conductor observará una ligera
vibración del pedal del freno y puede oír
que el sistema de frenos rechina. Este
es el funcionamiento normal del
sistema ABS. Continúe pisando el
pedal del freno sin bombear los frenos.
Este testigo se ilumina cuando hay unfallo en el sistema. Consulte el apartado
“Testigos de advertencia y mensajes”
del capítulo “Conocer el cuadro de
instrumentos”.
NOTA Las distancias de frenado
pueden ser más largas en superficies
con poco agarre (con nieve o gravilla,
por ejemplo) que normalmente tienen
una cimentación sólida. Un vehículo
con un sistema de frenado normal
puede necesitar menos distancia para
detenerse en estas condiciones debido
a que los neumáticos crean una cuña
con la capa de la superficie cuando las
ruedas derrapan.
NOTA El sonido cuando funciona el
ABS puede oírse al arrancar el motor o
inmediatamente después de empezar a
conducir, sin que esto indique un fallo
de funcionamiento.
SISTEMA TCS (Sistema
de control de tracción)
69) 70) 71)
El sistema de control de tracción (TCS)
mejora la tracción y la seguridad al
controlar el par del motor y la frenada.
Cuando el TCS detecta que patinan las
ruedas motrices, reduce el par y
acciona los frenos para evitar que se
pierda tracción.
Esto significa que sobre una superficie
resbaladiza, el motor ajustaautomáticamente una potencia óptima
a las ruedas motrices, y limita el giro de
las ruedas y la pérdida de tracción.
Este testigo se ilumina cuando hay un
fallo en el sistema. Consulte el apartado
“Testigos de advertencia y mensajes”
del capítulo “Conocer el cuadro de
instrumentos”.
Testigo de TCS / DSC
El testigo
permanece iluminado
durante unos segundos cuando
acciona el encendido.
Si el sistema TCS o DSC está en
operación, el testigo destella.
Si el testigo
permanece iluminado,
los sistemas TCS, DSC y de asistencia
de frenos pueden tener una avería y no
funcionar de manera correcta. Póngase
en contacto con un concesionario de
Abarth.
ADVERTENCIA Además del testigo de
advertencia destellante, puede oírse un
ligero sonido proveniente del motor.
Esto indica que los sistemas TCS/DSC
funcionan correctamente.
ADVERTENCIA En las superficies
resbaladizas, como cuando hay nieve
fresca, es imposible alcanzar un
régimen alto del motor si el sistema
TCS se encuentra activado.
70
SEGURIDAD
