2018 Abarth 124 Spider Manual de Empleo y Cuidado (in Spanish)

Para los siguientes testigos
indicadores/de advertencia:
Testigo de advertencia maestro;
Testigo de advertencia del sistema
de frenos;
Testigo de advertencia del ABS;
Testigo de advertencia del sistema
de carga;
Testigo de advertencia de aceite del
motor;
Testigo de comprobación del motor;
Testigo de alta temperatura del
refrigerante del motor;
Testigo de la transmisión automática;
Testigo de fallo de la dirección
asistida eléctrica;
Testigo de advertencia del Air
Bag/sistema pretensor del cinturón de
seguridad;
Testigo de advertencia de capó
activo;
Testigo de combustible bajo;
Testigo del cinturón de seguridad;
Testigo del cinturón de seguridad;
Testigo de puerta entreabierta;
Testigo de líquido de
limpiaparabrisas bajo;
Testigo del sistema de monitorización
de presión de los neumáticos (Tyre
Pressure Monitoring System);
Testigo de advertencia de LLAVE;
Testigo de LLAVE con faro LED;
Testigo de llave inglesa;
Testigo de TCS/DSC;
Testigo de DSC OFF;
Testigo indicador de seguridad;
Testigo de desactivación del Air Bag
del pasajero (si se incluye)
El testigo se ilumina cuando el
encendido está accionado para
comprobar su funcionamiento y se
apaga unos segundos más tarde o
cuando se pone el motor en marcha. Si
el testigo no se ilumina o permanece
iluminado, póngase en contacto con un
concesionario de Abarth.
Solo para el “testigo de advertencia
del sistema de frenos”: el testigo se
ilumina continuamente cuando se
aplica el freno de estacionamiento.
55
MONITOR DE
MANTENIMIENTO
(si se incluye)
Método de restablecimiento
Proceda de la siguiente manera:
seleccione el iconoen la pantalla
inicial para mostrar la pantalla
“Aplicaciones”;
seleccione “Mantenimiento” para
mostrar la pantalla de lista de
mantenimiento;
cambie de pestaña y seleccione el
elemento que desee cambiar:
“Programado” , “Rotación de
Neumáticos” , “Cambio de Aceite”.

TESTIGOS DE ADVERTENCIA EN EL CUADRO DE INSTRUMENTOS
Testigos de advertencia rojos
Testigo de advertencia Qué significa
AVISO DEL FRENO DE ESTACIONAMIENTO - TESTIGO DE INSPECCIÓN / AVISO DE NIVEL
BAJO DEL LÍQUIDO DE FRENOS
Aviso del freno de estacionamiento / Testigo de inspección
El testigo se ilumina cuando se acciona el freno de estacionamiento con el encendido puesto en
START u ON. Se apaga al soltar totalmente el freno de estacionamiento.
Aviso de nivel bajo del líquido de frenos
Si el testigo de advertencia del freno sigue iluminado aunque haya soltado el freno de
estacionamiento, puede deberse a que hay un nivel bajo de líquido de frenos o un problema con
el sistema de frenos. Estacione el vehículo de inmediato en un lugar seguro y póngase en
contacto con un concesionario de Abarth.
IMPORTANTE No siga conduciendo con el testigo de advertencia del sistema de frenos
iluminado. Contacte con un concesionario de Abarth para que inspeccionen los frenos lo antes
posible. Es peligroso conducir con el testigo de advertencia del sistema de frenos iluminado.
Esto indica que los frenos pueden no funcionar en absoluto o que podrían fallar en cualquier
momento. Si este testigo sigue iluminado después de comprobar que el freno de
estacionamiento está desaccionado, haga que los frenos sean inspeccionados de inmediato.
IMPORTANTE Además, la eficacia de los frenos puede disminuir y tendrá que pisar el pedal con
más fuerza de lo normal para detener el vehículo.
Detenga el vehículo de inmediato en un lugar seguro y póngase en contacto con un
concesionario de Abarth.
Advertencia del sistema EBD (Distribución electrónica de la fuerza de frenado)
Si la unidad de control EBD (Distribución electrónica de la fuerza de frenado) determina que
algún componente no funciona correctamente, se iluminan simultáneamente el testigo de
advertencia del sistema de frenos y el testigo de ABS. Es probable que el problema esté en el
sistema de distribución electrónica de la fuerza de frenado. Detenga el vehículo de inmediato en
un lugar seguro y póngase en contacto con un concesionario de Abarth.
IMPORTANTE No siga conduciendo con el testigo de ABS y el testigo del sistema de frenos
iluminados. Contacte con un concesionario de Abarth para que inspeccionen los frenos lo antes
posible. Es peligroso conducir cuando el testigo del sistema de frenos y el testigo de ABS estén
iluminados simultáneamente. Cuando ambos testigos están iluminados, las ruedas traseras
podrían bloquearse más rápidamente en una parada de emergencia que en las condiciones
normales.
56
CONOCER EL CUADRO DE INSTRUMENTOS

Testigo de advertencia Qué significa
TESTIGO DE ADVERTENCIA DEL SISTEMA DE CARGA
Si se ilumina el testigo de advertencia mientras está conduciendo, indica un fallo de
funcionamiento del alternador o de su sistema de carga. Conduzca fuera de la carretera y
estacione el vehículo. Detenga el vehículo de inmediato en un lugar seguro y póngase en
contacto con un concesionario de Abarth.
IMPORTANTE No siga conduciendo con el testigo del sistema de carga iluminado pues el motor
podría apagarse inesperadamente.
TESTIGO DE ADVERTENCIA DE ACEITE DEL MOTOR
Este testigo de advertencia indica una presión insuficiente del aceite del motor.
IMPORTANTE No siga con el motor en marcha si la presión del aceite es insuficiente. De lo
contrario, podrían ocurrir averías graves en el motor.
Si se ilumina el testigo o se muestra la indicación de advertencia mientras está conduciendo:
conduzca fuera de la carretera y estacione el vehículo sobre una superficie nivelada;
apague el motor y espere 5 minutos para que el aceite se drene de vuelta al cárter;
inspeccione el nivel de aceite del motor. Si el nivel es bajo, añada la cantidad adecuada de
aceite con cuidado de no llenarlo en exceso;
arranque el motor y compruebe el testigo de advertencia.IMPORTANTE No utilice el motor si el nivel de aceite es bajo. De lo contrario, podrían ocurrir
averías graves en el motor.
Si el testigo sigue iluminado aunque el nivel de aceite sea normal y lo haya llenado, apague el
motor de inmediato y póngase en contacto con un concesionario de Abarth.
TESTIGO DE PUERTA ENTREABIERTA
El testigo se ilumina si una de las puertas no está bien cerrada.
Cierre las puertas firmemente.
57

Testigo de advertencia Qué significa
CAPÓ ACTIVO
El testigo se ilumina cuando el encendido está accionado para comprobar su funcionamiento y
se apaga unos segundos más tarde.
Las siguientes condiciones pueden estar indicando un problema:
el testigo no se apaga cuando el encendido se activa;
permanece iluminado/destellando;Póngase en contacto con un concesionario de Abarth.
62)
TESTIGO DE ALTA TEMPERATURA DEL REFRIGERANTE DEL MOTOR
Este testigo destella cuando la temperatura del refrigerante del motor es muy alta y permanece
iluminado cuando la temperatura sigue incrementándose. Detenga el vehículo de inmediato en
un lugar seguro y póngase en contacto con un concesionario de Abarth.
Procedimiento de solución
Testigo iluminado: esto indica que existe posibilidad de sobrecalentamiento. Estacione el
vehículo de inmediato en un lugar seguro y apague el motor. Consulte el apartado
“Sobrecalentamiento” del capítulo “En una emergencia”.
IMPORTANTE No conduzca el vehículo mientras esté iluminado el testigo de alta temperatura
del refrigerante del motor. De lo contrario, podría causar averías en el motor.
ADVERTENCIA DEL SISTEMA DE AIRBAGS/PRETENSORES
Si el testigo de advertencia destella constantemente, permanece iluminado o no se ilumina
cuando se acciona el contacto, esto indica un fallo de funcionamiento del sistema. En
cualquiera de estos casos, póngase en contacto con un concesionario de Abarth lo antes
posible. El sistema puede no funcionar en un accidente.
61)
58
CONOCER EL CUADRO DE INSTRUMENTOS

Testigo de advertencia Qué significa
TESTIGO DE ADVERTENCIA DE LA LLAVE (iluminado)
Si ocurre un fallo de funcionamiento en el sistema de entrada sin llave, este testigo permanece
iluminado.
IMPORTANTE Si el testigo de advertencia de la llave se ilumina o el botón pulsador de arranque
destella (ámbar), es posible que el motor no arranque. Si no puede arrancar el motor, intente
encenderlo con el procedimiento de emergencia correspondiente y póngase en contacto con un
concesionario de Abarth lo antes posible.
Consulte “Operación de emergencia para arrancar el motor” en el apartado “Arrancar el motor”.
TESTIGO DE ADVERTENCIA DE LA LLAVE (destellante)
Fallo de funcionamiento de la llave avanzada
Tome la medida adecuada y compruebe que se apaga el testigo de advertencia.
La pila de llave avanzada está descargada: sustituya la pila.
La llave avanzada no está en su rango de uso/está en una zona del habitáculo
donde no puede ser detectada: ponga la llave dentro de su rango de uso.
Hay una llave similar de otro fabricante dentro del rango de uso de la llave
avanzada: retire la llave similar del otro fabricante fuera del rango de uso de la llave avanzada.
Sin desaccionar el encendido, la llave avanzada se retira del habitáculo y después
se cierran las puertas: ponga la llave avanzada dentro del habitáculo.
SISTEMA DE LA ALARMA DE SEGURIDAD DEL VEHÍCULO
El testigo de advertencia se ilumina para comunicar un fallo en el sistema de la alarma de
seguridad. Póngase en contacto con un concesionario de Abarth lo antes posible.
59

Testigos de advertencia ámbar
Testigo de advertencia Qué significa
TESTIGO DE ABS
Si el testigo de advertencia del ABS permanece iluminado mientras está conduciendo, significa
que la unidad de control ha detectado un fallo de funcionamiento del sistema ABS. Si esto
ocurre, los frenos funcionarán normalmente, aunque sin la función ABS. En este caso, póngase
en contacto con un concesionario de Abarth lo antes posible.
NOTA Cuando se impulsa el motor para cargar la batería, se produce un régimen irregular y
puede iluminarse el testigo de advertencia del ABS. En este caso, es resultado de que la batería
tiene poca carga pero no indica un fallo de funcionamiento del ABS. Recargue la batería.
NOTA El sistema de asistencia de frenos no funciona cuando está iluminado el testigo del ABS.
TESTIGO DE COMPROBACIÓN DEL MOTOR
Si se ilumina este testigo mientras está conduciendo, el vehículo puede haber tenido una avería.
Es importante que observe las condiciones de conducción y que se ponga en contacto con un
concesionario de Abarth.
El testigo de comprobación del motor puede iluminarse en los siguientes casos:
el sistema eléctrico del motor tiene un problema;
el sistema de control de emisiones tiene un problema;
el nivel del depósito de combustible es muy bajo o está casi vacío;
el aprendizaje de la rueda fónica, después de la desconexión de la batería, no se completó
correctamente.
60
CONOCER EL CUADRO DE INSTRUMENTOS

Testigo de advertencia Qué significa
TESTIGO DE ADVERTENCIA del sistema de monitorización de presión de los neumáticos
(TPMS)
Si hay un fallo de funcionamiento en el sistema de monitorización de presión de los neumáticos,
este testigo de advertencia destella durante 1 minuto cuando el contacto está activado y
después permanece iluminado. Póngase en contacto con un concesionario de Abarth lo antes
posible. Cuando el testigo de advertencia se ilumina y se oye el pitido (durante unos
3 segundos), indica que la presión es insuficiente en uno o más neumáticos. Inspeccione los
neumáticos e ínflelos a la presión correcta.
Realice el inflado a la presión correcta cuando los neumáticos estén fríos. La presión puede
variar según la temperatura del neumático, por lo tanto, deje el vehículo detenido durante 1 hora
o condúzcalo solo 1,6 km o menos antes de inflar los neumáticos. Cuando infla unos
neumáticos calientes de acuerdo con la presión de inflado en frío, el testigo de advertencia/
pitido puede activarse cuando los neumáticos se enfríen y su presión caiga por debajo de la
especificación. Además, cuando el testigo de TPMS permanezca iluminado por la caída de
presión del neumático debido a una baja temperatura ambiente, no se apagará cuando suba la
temperatura ambiente. En este caso, también es necesario corregir la presión de inflado. Si el
testigo de TPMS se ilumina por una caída de presión en el neumático, asegúrese de comprobar
y corregir las presiones de inflado.
Los neumáticos pierden aire de forma natural a lo largo del tiempo y el sistema TPMS no puede
detectar si esto se debe a un pinchazo. Sin embargo, cuando uno de los cuatro neumáticos
indique un problema, debe hacer que alguien conduzca el vehículo lentamente para que pueda
inspeccionar si el neumático desinflado tiene cortes o pequeños objetos metálicos incrustados
en la rodadura o el reborde lateral. Ponga unas gotas de agua en la válvula para ver si se
producen burbujas que indicarían que tiene un fallo. Las fugas se deben solucionar y no solo
inflar el neumático con problemas, pues son peligrosas: lleve el neumático a un concesionario
de Abarth que tenga los equipos necesarios para reparar el sistema TPMS y los neumáticos y
pida uno de repuesto.
63) 64)
61

Testigo de advertencia Qué significa

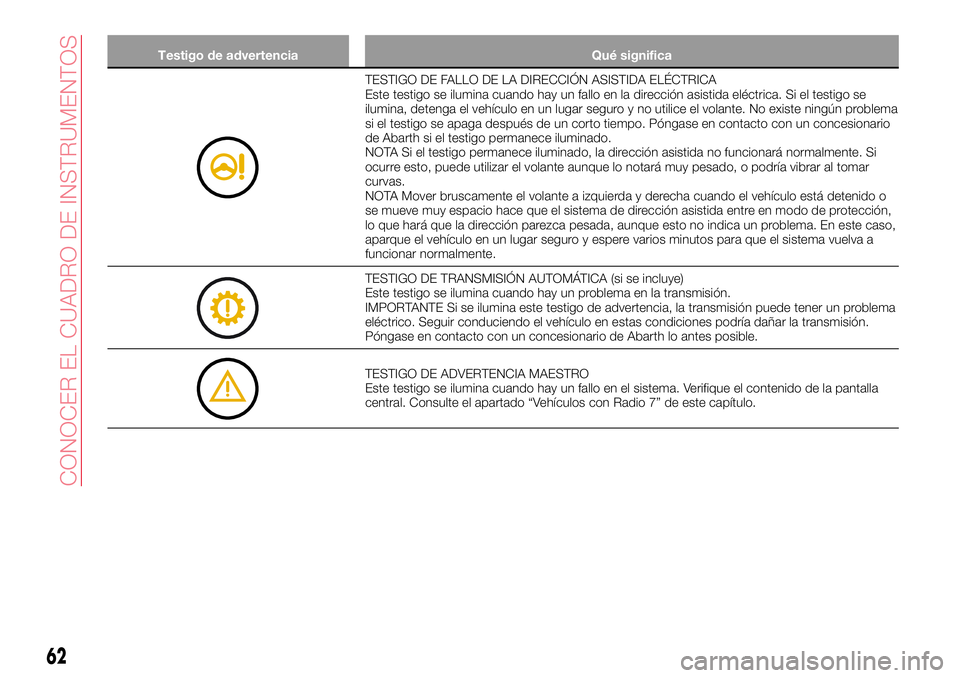

TESTIGO DE FALLO DE LA DIRECCIÓN ASISTIDA ELÉCTRICA
Este testigo se ilumina cuando hay un fallo en la dirección asistida eléctrica. Si el testigo se
ilumina, detenga el vehículo en un lugar seguro y no utilice el volante. No existe ningún problema
si el testigo se apaga después de un corto tiempo. Póngase en contacto con un concesionario
de Abarth si el testigo permanece iluminado.
NOTA Si el testigo permanece iluminado, la dirección asistida no funcionará normalmente. Si
ocurre esto, puede utilizar el volante aunque lo notará muy pesado, o podría vibrar al tomar
curvas.
NOTA Mover bruscamente el volante a izquierda y derecha cuando el vehículo está detenido o
se mueve muy espacio hace que el sistema de dirección asistida entre en modo de protección,
lo que hará que la dirección parezca pesada, aunque esto no indica un problema. En este caso,
aparque el vehículo en un lugar seguro y espere varios minutos para que el sistema vuelva a
funcionar normalmente.
TESTIGO DE TRANSMISIÓN AUTOMÁTICA (si se incluye)
Este testigo se ilumina cuando hay un problema en la transmisión.
IMPORTANTE Si se ilumina este testigo de advertencia, la transmisión puede tener un problema
eléctrico. Seguir conduciendo el vehículo en estas condiciones podría dañar la transmisión.
Póngase en contacto con un concesionario de Abarth lo antes posible.
TESTIGO DE ADVERTENCIA MAESTRO
Este testigo se ilumina cuando hay un fallo en el sistema. Verifique el contenido de la pantalla
central. Consulte el apartado “Vehículos con Radio 7” de este capítulo.
62
CONOCER EL CUADRO DE INSTRUMENTOS
