2018.75 OPEL GRANDLAND X Посібник з експлуатації (in Ukrainian)

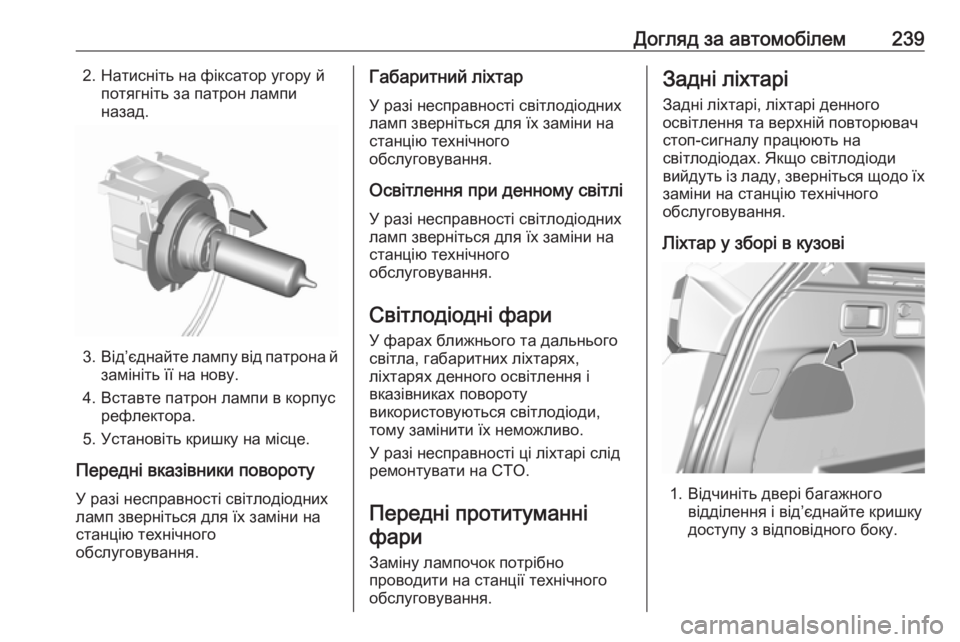

Догляд за автомобілем2392. Натисніть на фіксатор угору йпотягніть за патрон лампи
назад.
3. Від’єднайте лампу від патрона й
замініть її на нову.
4. Вставте патрон лампи в корпус рефлектора.
5. Установіть кришку на місце.
Передні вказівники повороту
У разі несправності світлодіодних ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Габаритний ліхтар
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Освітлення при денному світлі
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Світлодіодні фари
У фарах ближнього та дальнього світла, габаритних ліхтарях,
ліхтарях денного освітлення і
вказівниках повороту
використовуються світлодіоди,
тому замінити їх неможливо.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.
Передні протитуманніфари
Заміну лампочок потрібно
проводити на станції технічного
обслуговування.Задні ліхтарі
Задні ліхтарі, ліхтарі денного
освітлення та верхній повторювач
стоп-сигналу працюють на
світлодіодах. Якщо світлодіоди
вийдуть із ладу, зверніться щодо їх заміни на станцію технічного
обслуговування.
Ліхтар у зборі в кузові
1. Відчиніть двері багажного відділення і від’єднайте кришку
доступу з відповідного боку.

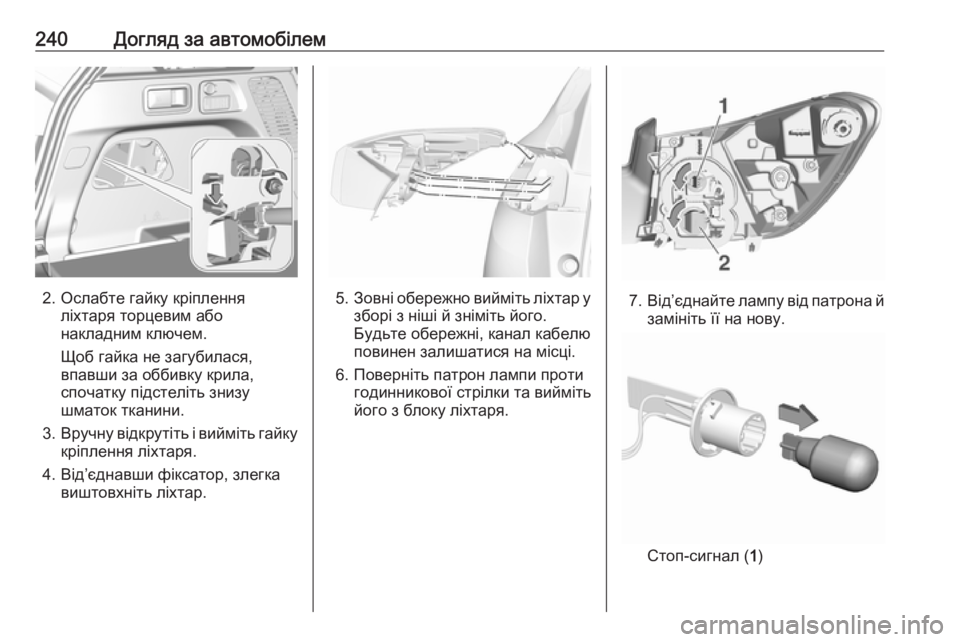

240Догляд за автомобілем
2. Ослабте гайку кріпленняліхтаря торцевим або
накладним ключем.
Щоб гайка не загубилася,
впавши за оббивку крила,
спочатку підстеліть знизу
шматок тканини.
3. Вручну відкрутіть і вийміть гайку
кріплення ліхтаря.
4. Від’єднавши фіксатор, злегка виштовхніть ліхтар.5. Зовні обережно вийміть ліхтар у
зборі з ніші й зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.
6. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.7. Від’єднайте лампу від патрона й
замініть її на нову.
Стоп-сигнал ( 1)

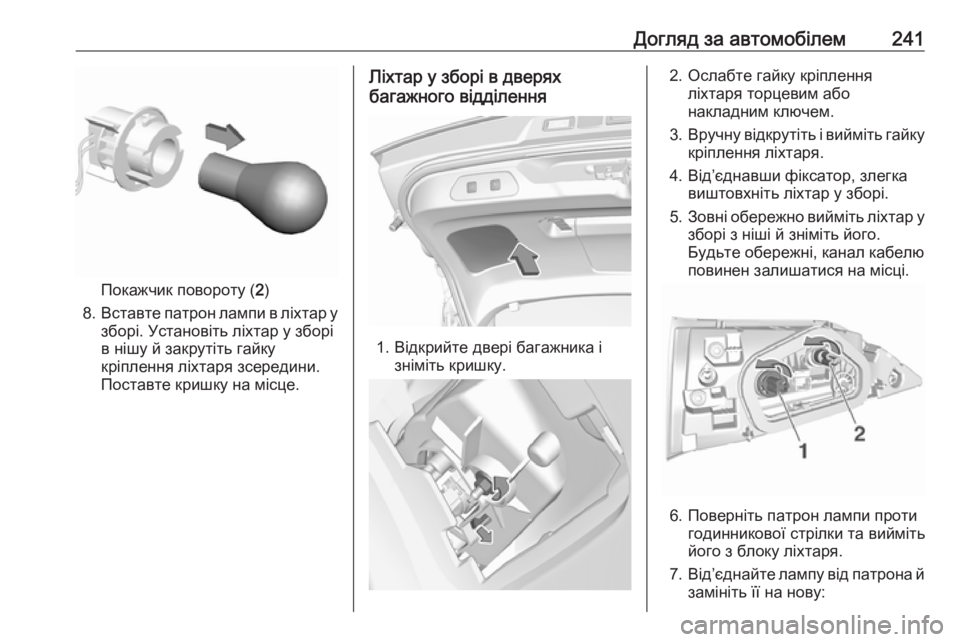

Догляд за автомобілем241
Покажчик повороту (2)
8. Вставте патрон лампи в ліхтар у
зборі. Установіть ліхтар у зборі
в нішу й закрутіть гайку
кріплення ліхтаря зсередини.
Поставте кришку на місце.
Ліхтар у зборі в дверях
багажного відділення
1. Відкрийте двері багажника і зніміть кришку.
2. Ослабте гайку кріпленняліхтаря торцевим або
накладним ключем.
3. Вручну відкрутіть і вийміть гайку
кріплення ліхтаря.
4. Від’єднавши фіксатор, злегка виштовхніть ліхтар у зборі.
5. Зовні обережно вийміть ліхтар у
зборі з ніші й зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.
6. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
7. Від’єднайте лампу від патрона й
замініть її на нову:

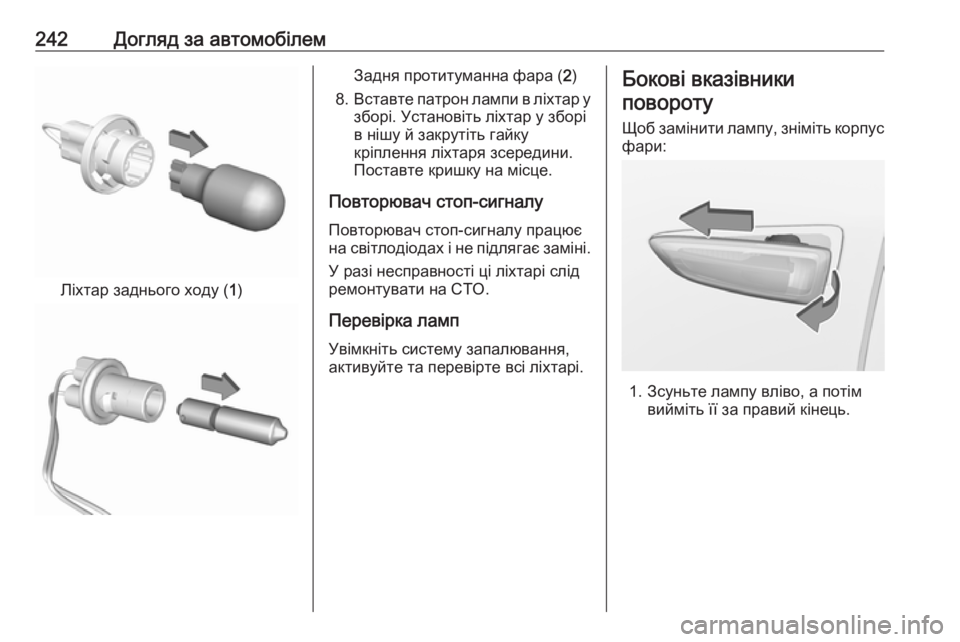

242Догляд за автомобілем
Ліхтар заднього ходу (1)
Задня протитуманна фара ( 2)
8. Вставте патрон лампи в ліхтар у
зборі. Установіть ліхтар у зборі в нішу й закрутіть гайку
кріплення ліхтаря зсередини.
Поставте кришку на місце.
Повторювач стоп-сигналу
Повторювач стоп-сигналу працює
на світлодіодах і не підлягає заміні.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.
Перевірка ламп
Увімкніть систему запалювання,
активуйте та перевірте всі ліхтарі.Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.

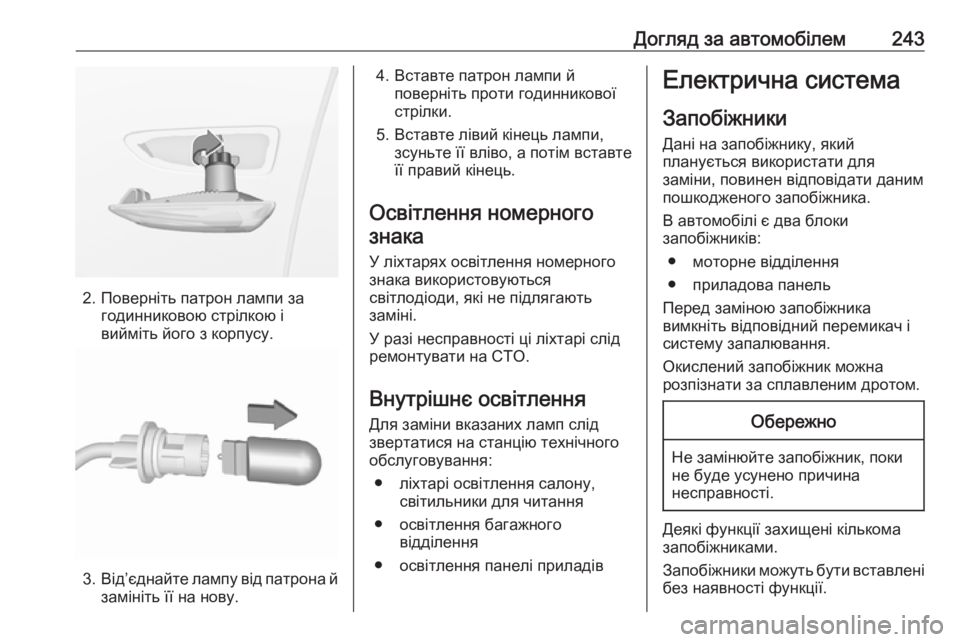

Догляд за автомобілем243
2. Поверніть патрон лампи загодинниковою стрілкою і
вийміть його з корпусу.
3. Від’єднайте лампу від патрона й
замініть її на нову.
4. Вставте патрон лампи й поверніть проти годинникової
стрілки.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного
знака
У ліхтарях освітлення номерного
знака використовуються
світлодіоди, які не підлягають
заміні.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Внутрішнє освітлення Для заміни вказаних ламп слідзвертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладівЕлектрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.

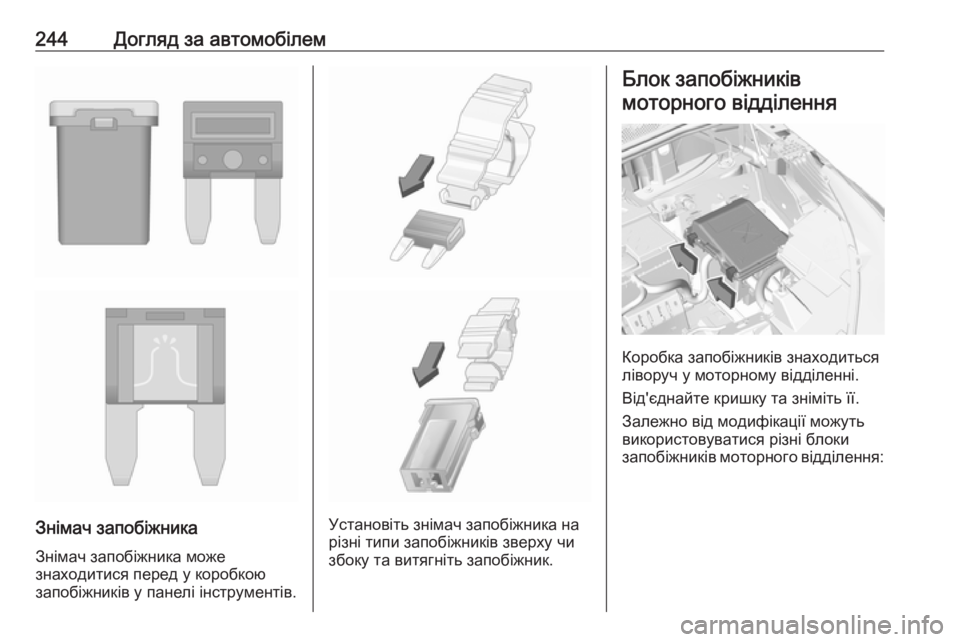

244Догляд за автомобілем
Знімач запобіжника
Знімач запобіжника може
знаходитися перед у коробкою запобіжників у панелі інструментів.Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
Залежно від модифікації можуть
використовуватися різні блоки
запобіжників моторного відділення:

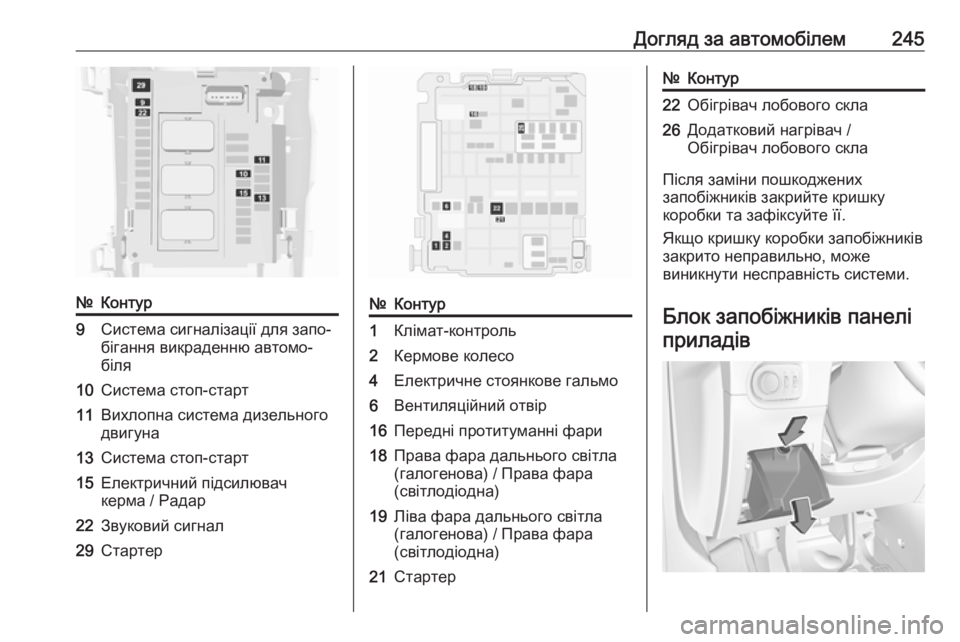

Догляд за автомобілем245№Контур9Система сигналізації для запо‐
бігання викраденню автомо‐
біля10Система стоп-старт11Вихлопна система дизельного
двигуна13Система стоп-старт15Електричний підсилювач
керма / Радар22Звуковий сигнал29Стартер№Контур1Клімат-контроль2Кермове колесо4Електричне стоянкове гальмо6Вентиляційний отвір16Передні протитуманні фари18Права фара дальнього світла
(галогенова) / Права фара
(світлодіодна)19Ліва фара дальнього світла
(галогенова) / Права фара
(світлодіодна)21Стартер№Контур22Обігрівач лобового скла26Додатковий нагрівач /
Обігрівач лобового скла
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та зафіксуйте її.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панеліприладів

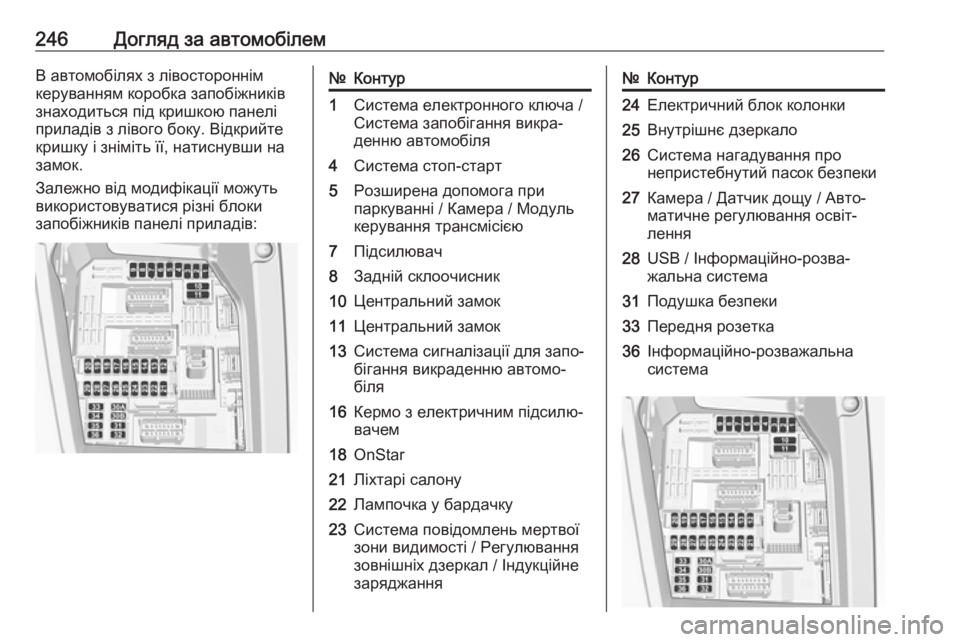

246Догляд за автомобілемВ автомобілях з лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів з лівого боку. Відкрийте
кришку і зніміть її, натиснувши на
замок.
Залежно від модифікації можуть
використовуватися різні блоки
запобіжників панелі приладів:№Контур1Система електронного ключа /
Система запобігання викра‐
денню автомобіля4Система стоп-старт5Розширена допомога при
паркуванні / Камера / Модуль
керування трансмісією7Підсилювач8Задній склоочисник10Центральний замок11Центральний замок13Система сигналізації для запо‐
бігання викраденню автомо‐
біля16Кермо з електричним підсилю‐
вачем18OnStar21Ліхтарі салону22Лампочка у бардачку23Система повідомлень мертвої
зони видимості / Регулювання
зовнішніх дзеркал / Індукційне
заряджання№Контур24Електричний блок колонки25Внутрішнє дзеркало26Система нагадування про
непристебнутий пасок безпеки27Камера / Датчик дощу / Авто‐
матичне регулювання освіт‐
лення28USB / Інформаційно-розва‐
жальна система31Подушка безпеки33Передня розетка36Інформаційно-розважальна
система
