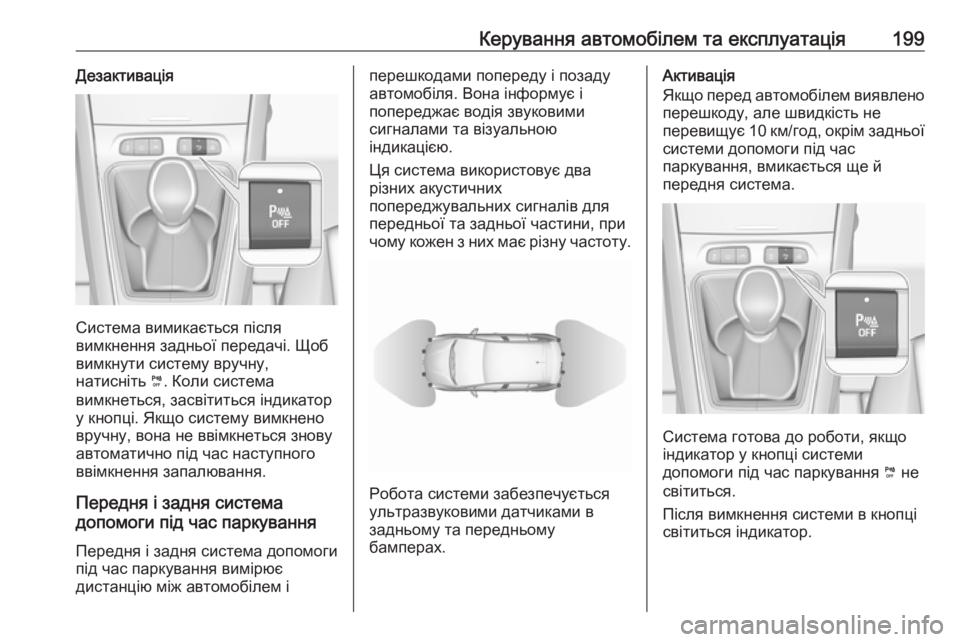

Керування автомобілем та експлуатація199Дезактивація
Система вимикається після
вимкнення задньої передачі. Щоб
вимкнути систему вручну,
натисніть ¼. Коли система
вимкнеться, засвітиться індикатор
у кнопці. Якщо систему вимкнено
вручну, вона не ввімкнеться знову автоматично під час наступного
ввімкнення запалювання.
Передня і задня система
допомоги під час паркування
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Вона інформує і
попереджає водія звуковими
сигналами та візуальною
індикацією.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Робота системи забезпечується
ультразвуковими датчиками в
задньому та передньому
бамперах.
Активація
Якщо перед автомобілем виявлено перешкоду, але швидкість не
перевищує 10 км/год, окрім задньої
системи допомоги під час
паркування, вмикається ще й
передня система.
Система готова до роботи, якщо
індикатор у кнопці системи
допомоги під час паркування ¼ не
світиться.
Після вимкнення системи в кнопці
світиться індикатор.

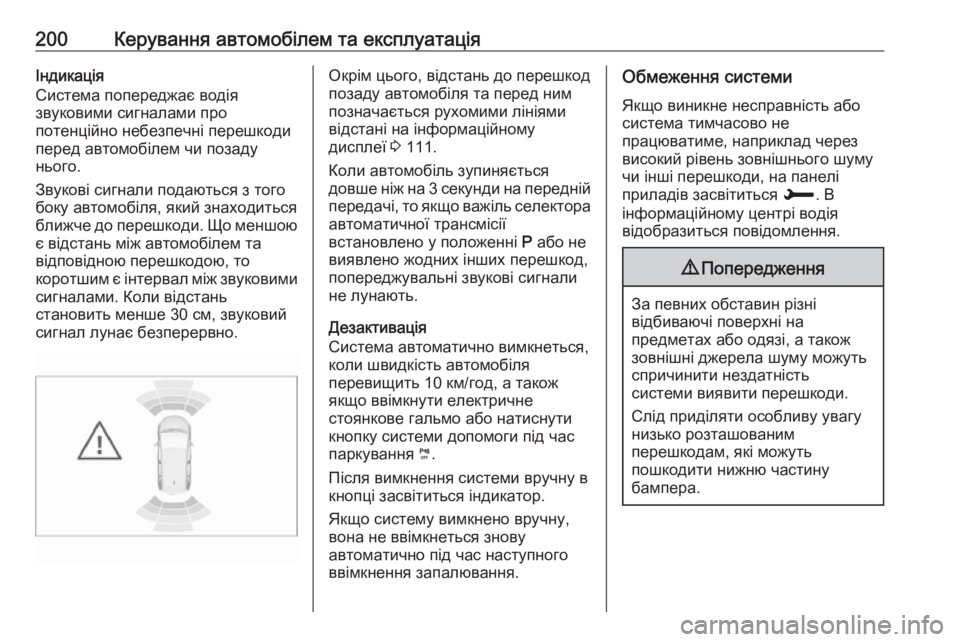

200Керування автомобілем та експлуатаціяІндикація
Система попереджає водія
звуковими сигналами про
потенційно небезпечні перешкоди
перед автомобілем чи позаду
нього.
Звукові сигнали подаються з того
боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.Окрім цього, відстань до перешкод
позаду автомобіля та перед ним позначається рухомими лініями
відстані на інформаційному
дисплеї 3 111.
Коли автомобіль зупиняється
довше ніж на 3 секунди на передній
передачі, то якщо важіль селектора
автоматичної трансмісії
встановлено у положенні P або не
виявлено жодних інших перешкод,
попереджувальні звукові сигнали
не лунають.
Дезактивація
Система автоматично вимкнеться, коли швидкість автомобіля
перевищить 10 км/год, а також якщо ввімкнути електричне
стоянкове гальмо або натиснути
кнопку системи допомоги під час
паркування ¼.
Після вимкнення системи вручну в
кнопці засвітиться індикатор.
Якщо систему вимкнено вручну,
вона не ввімкнеться знову
автоматично під час наступного
ввімкнення запалювання.Обмеження системи
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, на панелі
приладів засвітиться H. В
інформаційному центрі водія
відобразиться повідомлення.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.

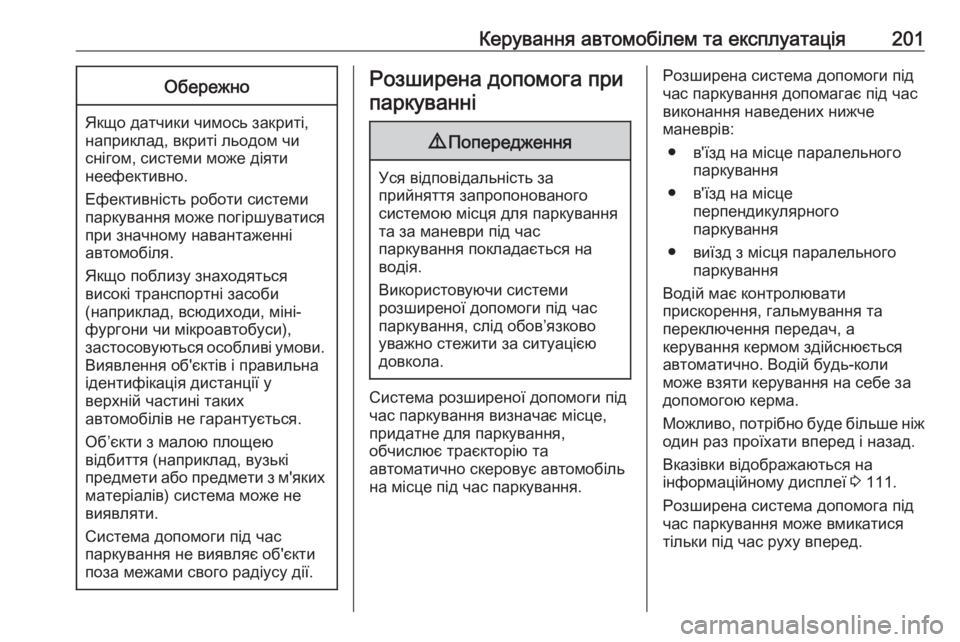

Керування автомобілем та експлуатація201Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.
Система розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце під час паркування.
Розширена система допомоги під час паркування допомагає під час
виконання наведених нижче
маневрів:
● в'їзд на місце паралельного паркування
● в'їзд на місце перпендикулярного
паркування
● виїзд з місця паралельного паркування
Водій має контролювати
прискорення, гальмування та
переключення передач, а
керування кермом здійснюється
автоматично. Водій будь-коли
може взяти керування на себе за
допомогою керма.
Можливо, потрібно буде більше ніж
один раз проїхати вперед і назад.
Вказівки відображаються на
інформаційному дисплеї 3 111.
Розширена система допомога під час паркування може вмикатися
тільки під час руху вперед.

202Керування автомобілем та експлуатація
Розширена допомога при
паркуванні завжди поєднується із системою допомоги під час
паркування переднім й заднім
ходом.
Система має по шість
ультразвукових датчиків
паркування у задньому та
передньому бамперах.
В’їзд на паралельне місце
паркування
Активація
Пригальмуйте, щоб швидкість була
меншою за 20 км/год.
7-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,
увімкнуть систему, вибравши
Допомога під час паркування на
інформаційному дисплеї. Потім
виберіть Припаркуватися
паралельно .
8-дюймовий кольоровий інформаційний дисплей: щоб
знайти місце для паркування,
увімкніть систему, натиснувши Í.
Виберіть на інформаційному
дисплеї "Функції для водіння", а
потім – Система допомоги під час
паркування . Виберіть В’їхати на
паралельне місце паркування .
Виберіть сторону паркування, увімкнувши вказівник повороту з
відповідного боку.
Допустима відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
– від 0,5 м до 1,5 м.
Система ігноруватиме місця для
паркування, які точно менші або більші за автомобіль.
Коли вільне місце для паркування
знайдено, система повідомляє про
це візуально на інформаційному
дисплеї та подає перший звуковий сигнал. Повільно їдьте вперед.
Коли пролунає другий звуковий
сигнал, зупиніть автомобіль,
увімкніть задню передачу,
відпустіть кермо й почніть повільно їхати. На інформаційному дисплеї
з’явиться візуальний сигнал.

Керування автомобілем та експлуатація203
Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування, доки
не буде повідомлено про
завершення маневру.
В’їзд на перпендикулярне місце
паркування
Активація
7-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,
увімкнуть систему, вибравши
Допомога під час паркування на
інформаційному дисплеї. Потім
виберіть Припаркуватися
перпендикулярно .
8-дюймовий кольоровий
інформаційний дисплей: щоб
знайти місце для паркування,
увімкніть систему, натиснувши Í.
Виберіть на інформаційному
дисплеї "Функції для водіння", а
потім – Система допомоги під час
паркування . Виберіть В’їхати на
місце паркування заднім ходом .
Пригальмуйте, щоб швидкість була
меншою за 20 км/год.
Виберіть сторону паркування,
увімкнувши вказівник повороту з
відповідного боку.
Допустима відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
– від 0,5 м до 1,5 м.
Якщо виявлено кілька місць для
паркування підряд, автомобіль
буде скеровано на останнє з них.
Коли вільне місце для паркування
знайдено, система повідомляє про
це візуально на інформаційному
дисплеї та подає звуковий сигнал.
Зупиніть автомобіль, увімкніть
задню передачу, відпустіть кермо й почніть рухатися зі швидкістю до
7 км/год.

204Керування автомобілем та експлуатація
Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування
звуковими сигналами, доки не буде повідомлено про завершення
маневру. Після завершення $ в
комбінованій панелі приладів
згасне.
Під час маневру паркування
система автоматично вимикається,
якщо позаду автомобіля виявлено
перешкоду на відстані 50 см.
Виїзд із паралельного місця
паркування
Активація
7-дюймовий кольоровий
інформаційний дисплей: щоб
виїхати з місця паралельного
паркування, увімкнуть систему,
вибравши Допомога під час
паркування на інформаційному
дисплеї. Потім виберіть Виїхати з
паралельного місця паркування .
8-дюймовий кольоровий
інформаційний дисплей: щоб
виїхати з місця паралельного
паркування, увімкніть систему,
натиснувши Í. Виберіть на
інформаційному дисплеї "Функції
для водіння", а потім – Система
допомоги під час паркування .
Виберіть Виїхати з паралельного
місця паркування .
Виберіть сторону виїзду виїхати, увімкнувши відповідний указівник
повороту.
Увімкніть задню або передню
передачу, відпустіть кермо й
почніть рухатися зі швидкістю до
5 км/год.
Їдьте вперед і здавайте назад
відповідно до інструкцій, стежачи
за попередженнями системи
допомоги під час паркування, доки
не буде повідомлено про
завершення маневру. Маневр
завершено, коли передні колеса
автомобіля перебувають за
межами місця для паркування.
Після вимкнення перевірте, чи
водію передано керування над
автомобілем.

Керування автомобілем та експлуатація205Позначення дисплея
На дисплеї відображаються такі
вказівки:
● загальні поради та попереджувальні
повідомлення
● необхідність в зупинці автомобіля після визначення
місця для паркування
● напрямок руху під час паркування
● вимога ввімкнути передачі заднього ходу або першу
передачу
● вимога зупинитися або їхати повільно
● успішне встановлення автомобіля на місце стоянки
позначається спливаючим
символом та звуковим
сигналом
● скасування паркувального маневруДезактивація
Щоб скасувати поточний маневр
системи допомоги під час
паркування і повернутися до
попереднього екрана на
інформаційному дисплеї, натисніть кнопку. Щоб повністю вимкнути
систему, натисніть ¼ на
центральній консолі.
Система автоматично
вимикається:
● після вимкнення запалювання
● якщо заглухне двигун
● якщо маневрування не почнеться протягом 5 хвилин
вибору типу маневру
● після тривалої зупинки автомобіля під час
маневрування
● у разі спрацювання електронної системи курсовоїстійкості
● якщо швидкість автомобіля перевищить задане
обмеження
● якщо водій перерве рух керма● після чотирьох циклів маневрування (один цикл
складається з одного руху
назад і одного руху вперед)
● після відчинення дверцят водія
● якщо одне з передніх коліс наштовхнеться на перешкоду
● автоматично після вдалого завершення маневру
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування це буде
вказано в інформаційному центрі
водія. Додатково пролунає
звуковий сигнал.
Система автоматично вимикається під час буксирування причепа,
системи для перевезення
велосипедів тощо з електричним
підключенням.
Щоб вимкнути систему на тривалий період часу, зверніться до дилера.

206Керування автомобілем та експлуатаціяНесправність
Якщо виникне несправність, на
кольоровому інформаційному
дисплеї з’явиться повідомлення і
при цьому пролунає звуковий
сигнал.
У випадку несправності
гідропідсилювача керма
засвітиться індикатор H, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність роботи
системи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться
високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з дуже малою
відбивальною площею
поперечного перерізу,
наприклад вузькі об’єкти чи
предмети з м’яких матеріалів.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Датчик може розпізнати
неіснуючий предмет через
акустичні перешкоди від
внутрішнього шуму чи
неправильне механічне
регулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр.
