2018.75 OPEL GRANDLAND X Инструкция по эксплуатации (in Russian)

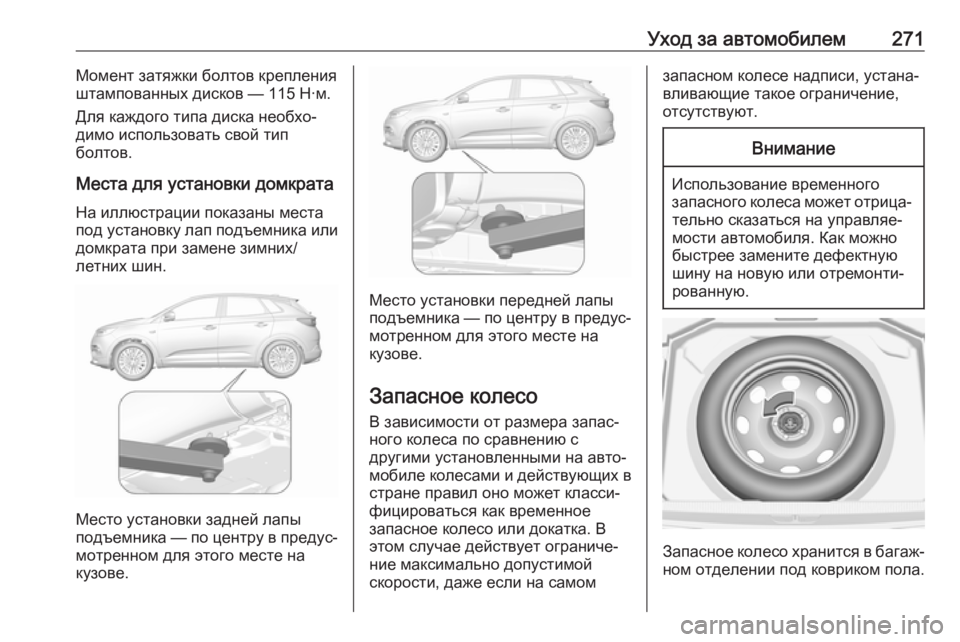

Уход за автомобилем271Момент затяжки болтов крепления
штампованных дисков — 115 Н·м.
Для каждого типа диска необхо‐
димо использовать свой тип
болтов.
Места для установки домкрата
На иллюстрации показаны места
под установку лап подъемника или домкрата при замене зимних/
летних шин.
Место установки задней лапы
подъемника — по центру в предус‐
мотренном для этого месте на
кузове.
Место установки передней лапы
подъемника — по центру в предус‐
мотренном для этого месте на
кузове.
Запасное колесо В зависимости от размера запас‐
ного колеса по сравнению с
другими установленными на авто‐
мобиле колесами и действующих в стране правил оно может класси‐
фицироваться как временное
запасное колесо или докатка. В
этом случае действует ограниче‐
ние максимально допустимой
скорости, даже если на самом
запасном колесе надписи, устана‐
вливающие такое ограничение,
отсутствуют.Внимание
Использование временного
запасного колеса может отрица‐ тельно сказаться на управляе‐
мости автомобиля. Как можно
быстрее замените дефектную
шину на новую или отремонти‐
рованную.
Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.

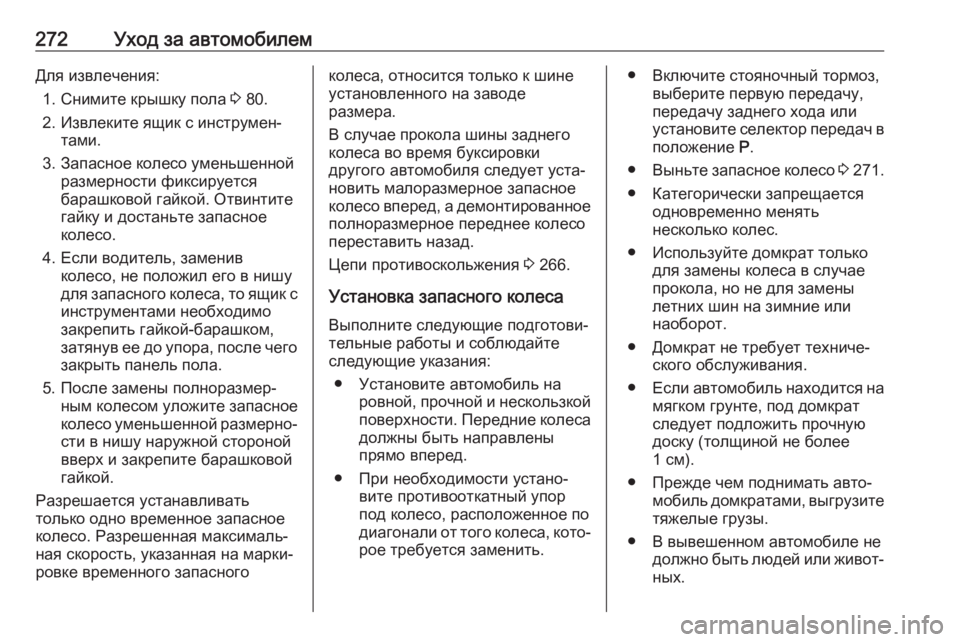

272Уход за автомобилемДля извлечения:1. Снимите крышку пола 3 80.
2. Извлеките ящик с инструмен‐ тами.
3. Запасное колесо уменьшенной размерности фиксируется
барашковой гайкой. Отвинтите
гайку и достаньте запасное
колесо.
4. Если водитель, заменив колесо, не положил его в нишу
для запасного колеса, то ящик с
инструментами необходимо
закрепить гайкой-барашком,
затянув ее до упора, после чего закрыть панель пола.
5. После замены полноразмер‐ ным колесом уложите запасное
колесо уменьшенной размерно‐
сти в нишу наружной стороной
вверх и закрепите барашковой
гайкой.
Разрешается устанавливать
только одно временное запасное
колесо. Разрешенная максималь‐
ная скорость, указанная на марки‐
ровке временного запасногоколеса, относится только к шине
установленного на заводе
размера.
В случае прокола шины заднего
колеса во время буксировки
другого автомобиля следует уста‐
новить малоразмерное запасное
колесо вперед, а демонтированное полноразмерное переднее колесо
переставить назад.
Цепи противоскольжения 3 266.
Установка запасного колеса
Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.
● При необходимости устано‐ вите противооткатный упор
под колесо, расположенное по
диагонали от того колеса, кото‐ рое требуется заменить.● Включите стояночный тормоз, выберите первую передачу,передачу заднего хода или
установите селектор передач в
положение Р.
● Выньте запасное колесо 3 271.
● Категорически запрещается одновременно менять
несколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены
летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.

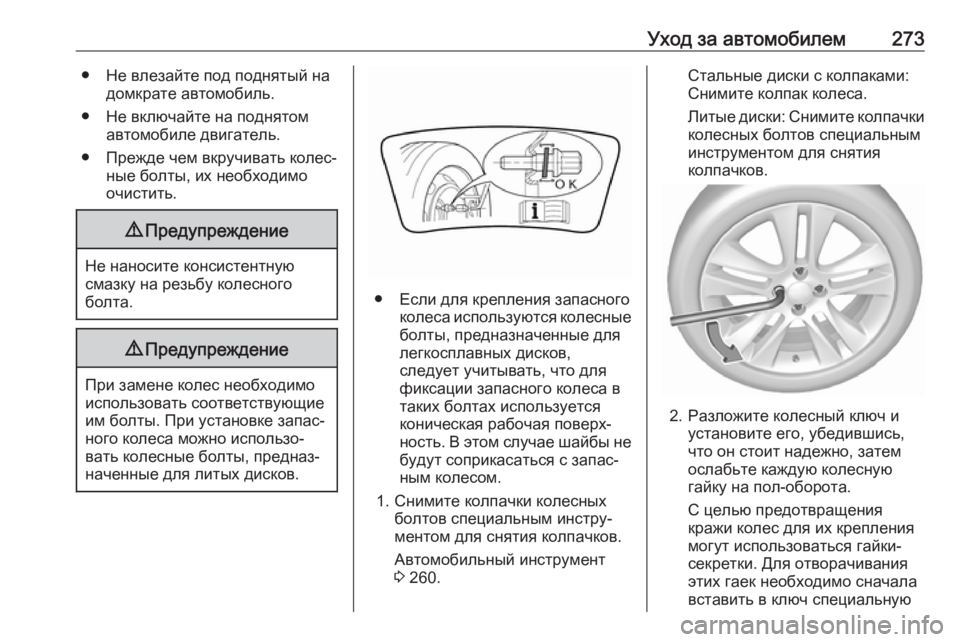

Уход за автомобилем273● Не влезайте под поднятый надомкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Прежде чем вкручивать колес‐ ные болты, их необходимо
очистить.9 Предупреждение
Не наносите консистентную
смазку на резьбу колесного
болта.
9 Предупреждение
При замене колес необходимо
использовать соответствующие
им болты. При установке запас‐
ного колеса можно использо‐
вать колесные болты, предназ‐
наченные для литых дисков.
● Если для крепления запасного колеса используются колесные
болты, предназначенные для
легкосплавных дисков,
следует учитывать, что для
фиксации запасного колеса в
таких болтах используется
коническая рабочая поверх‐
ность. В этом случае шайбы не будут соприкасаться с запас‐
ным колесом.
1. Снимите колпачки колесных болтов специальным инстру‐
ментом для снятия колпачков.
Автомобильный инструмент
3 260.
Стальные диски с колпаками:
Снимите колпак колеса.
Литые диски: Снимите колпачки
колесных болтов специальным
инструментом для снятия
колпачков.
2. Разложите колесный ключ и установите его, убедившись,
что он стоит надежно, затем
ослабьте каждую колесную
гайку на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-
секретки. Для отворачивания
этих гаек необходимо сначала
вставить в ключ специальную

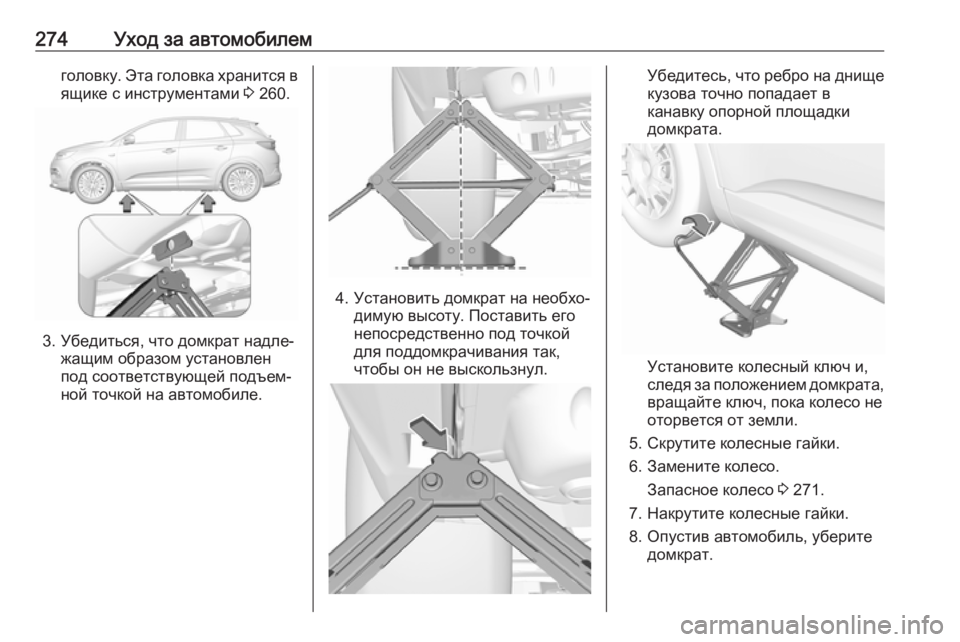

274Уход за автомобилемголовку. Эта головка хранится в
ящике с инструментами 3 260.
3. Убедиться, что домкрат надле‐
жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
4. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Убедитесь, что ребро на днище кузова точно попадает в
канавку опорной площадки
домкрата.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное колесо 3 271.
7. Накрутите колесные гайки.
8. Опустив автомобиль, уберите домкрат.

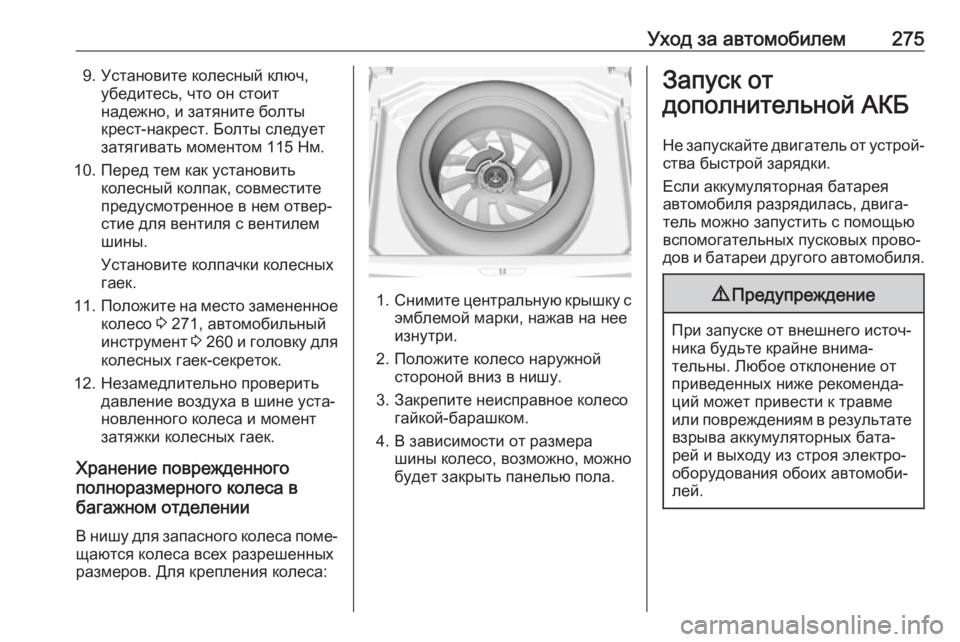

Уход за автомобилем2759. Установите колесный ключ,убедитесь, что он стоит
надежно, и затяните болты
крест-накрест. Болты следует
затягивать моментом 115 Нм.
10. Перед тем как установить колесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных
гаек.
11. Положите на место замененное
колесо 3 271, автомобильный
инструмент 3 260 и головку для
колесных гаек-секреток.
12. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент
затяжки колесных гаек.
Хранение поврежденного
полноразмерного колеса в
багажном отделении
В нишу для запасного колеса поме‐
щаются колеса всех разрешенных размеров. Для крепления колеса:
1. Снимите центральную крышку с
эмблемой марки, нажав на нее
изнутри.
2. Положите колесо наружной стороной вниз в нишу.
3. Закрепите неисправное колесо гайкой-барашком.
4. В зависимости от размера шины колесо, возможно, можно
будет закрыть панелью пола.
Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐
ства быстрой зарядки.
Если аккумуляторная батарея
автомобиля разрядилась, двига‐
тель можно запустить с помощью
вспомогательных пусковых прово‐
дов и батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.

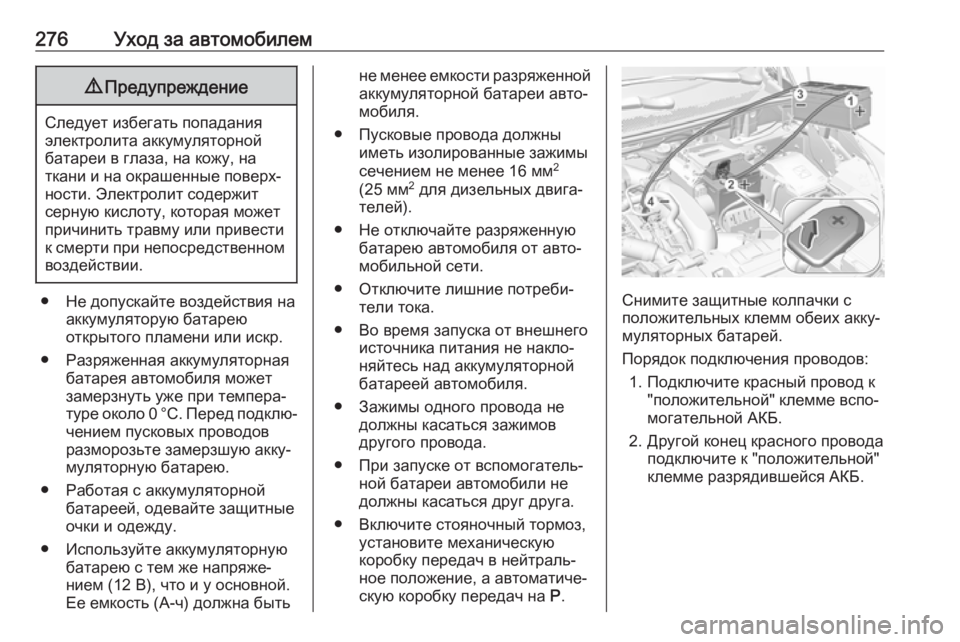

276Уход за автомобилем9Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте воздействия на аккумуляторую батарею
открытого пламени или искр.
● Разряженная аккумуляторная батарея автомобиля может
замерзнуть уже при темпера‐
туре около 0 °C. Перед подклю‐
чением пусковых проводов
разморозьте замерзшую акку‐
муляторную батарею.
● Работая с аккумуляторной батареей, одевайте защитные
очки и одежду.
● Используйте аккумуляторную батарею с тем же напряже‐
нием (12 В), что и у основной.
Ее емкость (А-ч) должна быть
не менее емкости разряженной аккумуляторной батареи авто‐
мобиля.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25 мм 2
для дизельных двига‐
телей).
● Не отключайте разряженную батарею автомобиля от авто‐мобильной сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника питания не накло‐
няйтесь над аккумуляторной
батареей автомобиля.
● Зажимы одного провода не должны касаться зажимов
другого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Включите стояночный тормоз, установите механическую
коробку передач в нейтраль‐ ное положение, а автоматиче‐
скую коробку передач на Р.
Снимите защитные колпачки с
положительных клемм обеих акку‐
муляторных батарей.
Порядок подключения проводов: 1. Подключите красный провод к "положительной" клемме вспо‐
могательной АКБ.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся АКБ.

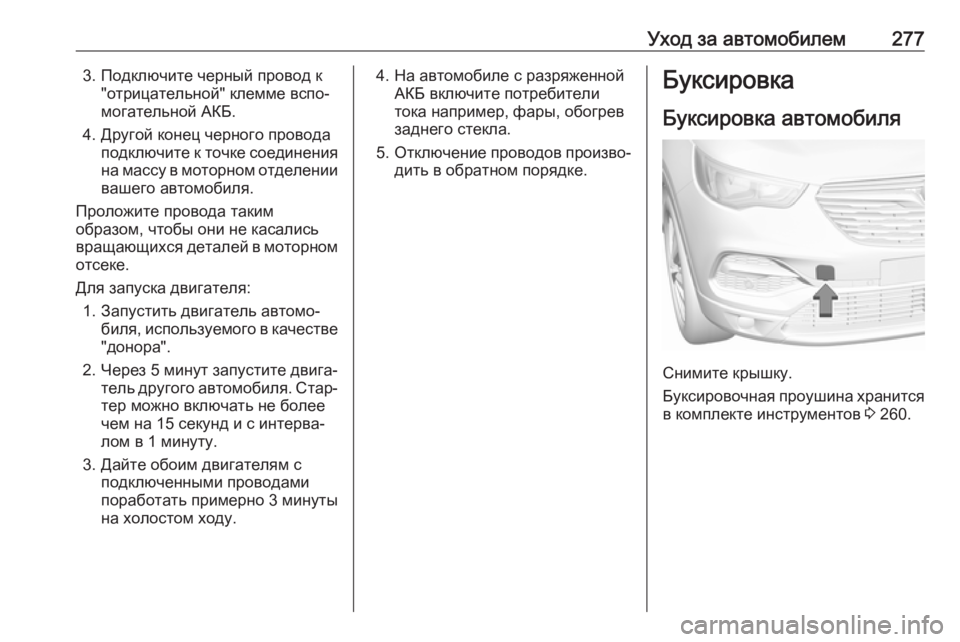

Уход за автомобилем2773. Подключите черный провод к"отрицательной" клемме вспо‐
могательной АКБ.
4. Другой конец черного провода подключите к точке соединенияна массу в моторном отделениивашего автомобиля.
Проложите провода таким
образом, чтобы они не касались
вращающихся деталей в моторном
отсеке.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".
2. Через 5 минут запустите двига‐ тель другого автомобиля. Стар‐
тер можно включать не более
чем на 15 секунд и с интерва‐
лом в 1 минуту.
3. Дайте обоим двигателям с подключенными проводами
поработать примерно 3 минуты на холостом ходу.4. На автомобиле с разряженной АКБ включите потребители
тока например, фары, обогрев
заднего стекла.
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
Снимите крышку.
Буксировочная проушина хранится
в комплекте инструментов 3 260.

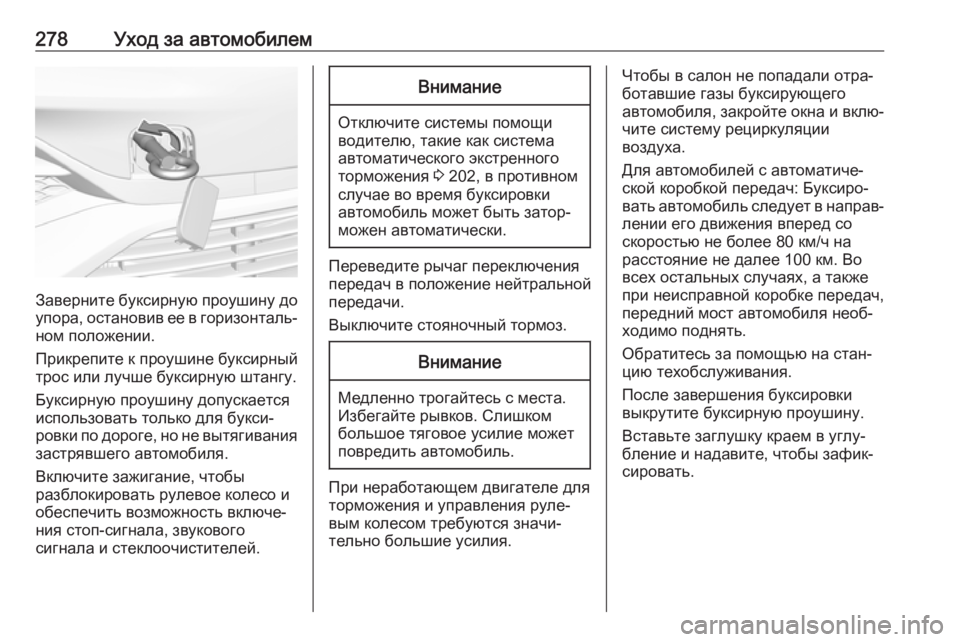

278Уход за автомобилем
Заверните буксирную проушину до
упора, остановив ее в горизонталь‐ ном положении.
Прикрепите к проушине буксирный
трос или лучше буксирную штангу.
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не вытягивания застрявшего автомобиля.
Включите зажигание, чтобы
разблокировать рулевое колесо и
обеспечить возможность включе‐
ния стоп-сигнала, звукового
сигнала и стеклоочистителей.
Внимание
Отключите системы помощи водителю, такие как система
автоматического экстренного
торможения 3 202, в противном
случае во время буксировки
автомобиль может быть затор‐
можен автоматически.
Переведите рычаг переключения
передач в положение нейтральной
передачи.
Выключите стояночный тормоз.
Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
При неработающем двигателе для
торможения и управления руле‐
вым колесом требуются значи‐
тельно большие усилия.
Чтобы в салон не попадали отра‐
ботавшие газы буксирующего
автомобиля, закройте окна и вклю‐
чите систему рециркуляции
воздуха.
Для автомобилей с автоматиче‐
ской коробкой передач: Буксиро‐
вать автомобиль следует в направ‐ лении его движения вперед со
скоростью не более 80 км/ч на
расстояние не далее 100 км. Во
всех остальных случаях, а также
при неисправной коробке передач,
передний мост автомобиля необ‐
ходимо поднять.
Обратитесь за помощью на стан‐
цию техобслуживания.
После завершения буксировки
выкрутите буксирную проушину.
Вставьте заглушку краем в углу‐
бление и надавите, чтобы зафик‐
сировать.
