Уход за автомобилем247Не допускается утилизация бата‐
реи с обычным бытовым мусором.
Батареи следует сдавать для
утилизации в специальных пунктах
сбора.
При простое автомобиля более
четырех недель может потребо‐
ваться подзарядка аккумуляторной
батареи автомобиля. Снимите
зажим с "минусового" контакта
аккумуляторной батареи автомо‐
биля.
Перед тем как приступить к
подключению и отключению
контактов аккумулятора, убеди‐
тесь, что зажигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 142.
Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐
сти к временному отключению системы автоматической оста‐
новки и пуска двигателя или
сбоям в ее работе.Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо
закрыть заглушкой. Вентиляцион‐
ные отверстия около отрицатель‐
ного контакта должны быть
открыты.
Аккумуляторная батарея должна
заменять на батарею того же типа.
Замена аккумуляторной батареи
должно выполняться в сервисном
центре.
Система автоматической оста‐
новки и пуска двигателя 3 163.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы ток зарядки при исполь‐ зовании зарядного устройства
не превышал 14,6 В. В против‐
ном случае аккумуляторная
батарея автомобиля может
выйти из строя.
Запуск от дополнительной АКБ 3 275.
Табличка с
предупредительными знаками

248Уход за автомобилемЗнаки имеют следующее значение:● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной потери зрения или травмы.
● В аккумуляторной батарее находится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
● Храните аккумуляторные бата‐
реи в недоступном для детей
месте.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.Удаление воздуха из
дизельной топливнойсистемы
Если топливный бак был израсхо‐
дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включить
зажигание трижды, по 15 секунд
каждый раз. После этого запустите
двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав
не менее 5 секунд. Если двигатель
не запускается, обратитесь за
помощью на станцию техобслужи‐
вания.Замена щеток
стеклоочистителя
Ветровое стекло
Выключите зажигание.
Не позднее чем через 1 минуту
после выключения зажигания
сместите рычаг управления стек‐ лоочистителем, чтобы установитьщетки на ветровом стекле верти‐
кально.
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.

Уход за автомобилем249Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Заднее стекло
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐ ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.
Галогенные фары
Галогенные фары с отдельными
лампами ближнего и дальнего
света.
Внутренняя лампа дальнего света
( 1 ).
Наружная лампа ближнего света
( 2 ).

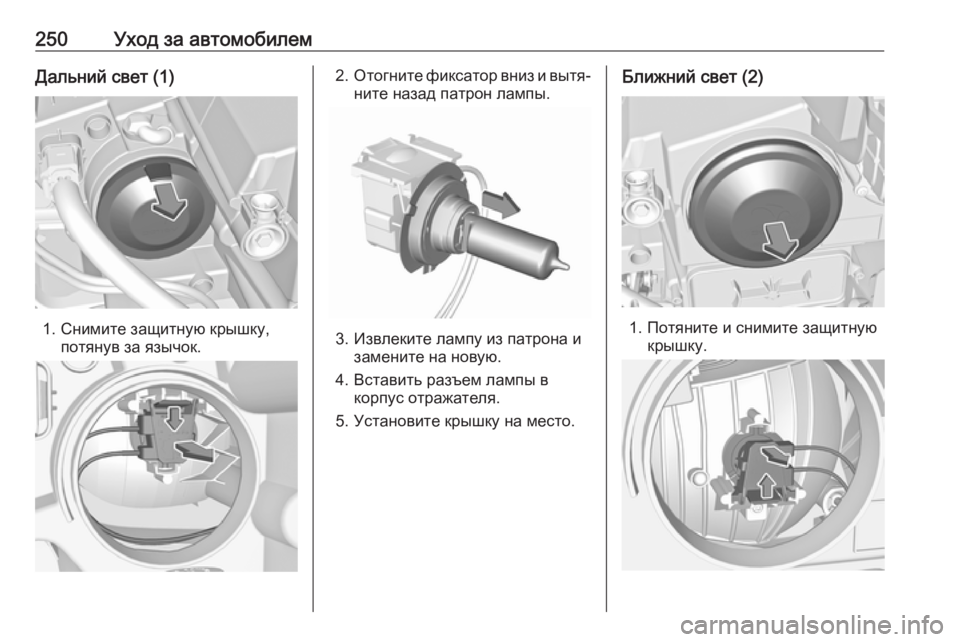

250Уход за автомобилемДальний свет (1)
1. Снимите защитную крышку,потянув за язычок.
2.Отогните фиксатор вниз и вытя‐
ните назад патрон лампы.
3. Извлеките лампу из патрона и замените на новую.
4. Вставить разъем лампы в корпус отражателя.
5. Установите крышку на место.
Ближний свет (2)
1. Потяните и снимите защитную крышку.

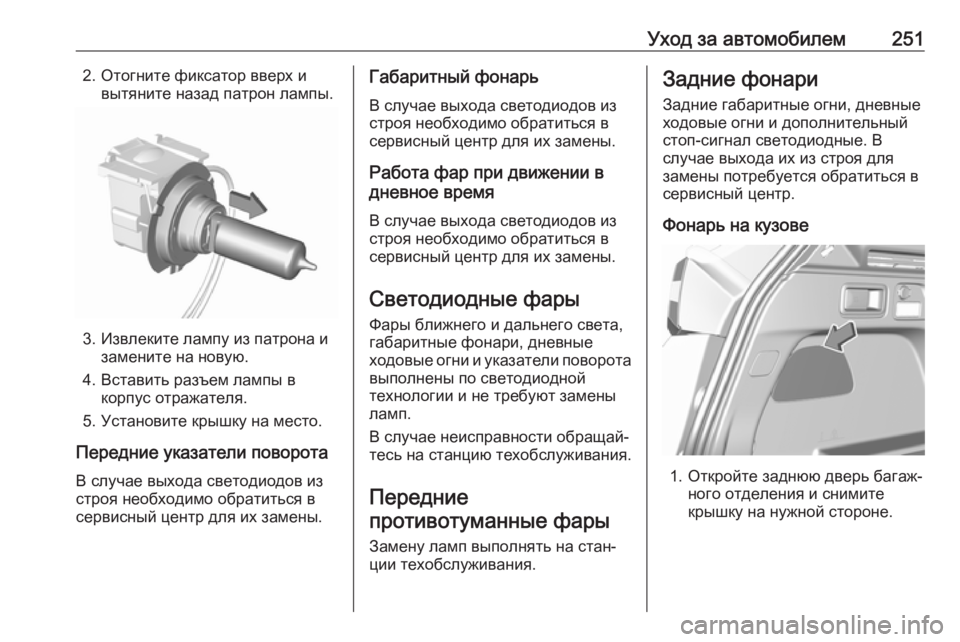

Уход за автомобилем2512. Отогните фиксатор вверх ивытяните назад патрон лампы.
3. Извлеките лампу из патрона изамените на новую.
4. Вставить разъем лампы в корпус отражателя.
5. Установите крышку на место.
Передние указатели поворота В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Габаритный фонарь
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Работа фар при движении в
дневное время
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Светодиодные фары Фары ближнего и дальнего света,
габаритные фонари, дневные
ходовые огни и указатели поворота
выполнены по светодиодной
технологии и не требуют замены
ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Передние
противотуманные фары
Замену ламп выполнять на стан‐
ции техобслуживания.Задние фонари
Задние габаритные огни, дневные
ходовые огни и дополнительный
стоп-сигнал светодиодные. В
случае выхода их из строя для
замены потребуется обратиться в
сервисный центр.
Фонарь на кузове
1. Откройте заднюю дверь багаж‐ ного отделения и снимитекрышку на нужной стороне.

252Уход за автомобилем

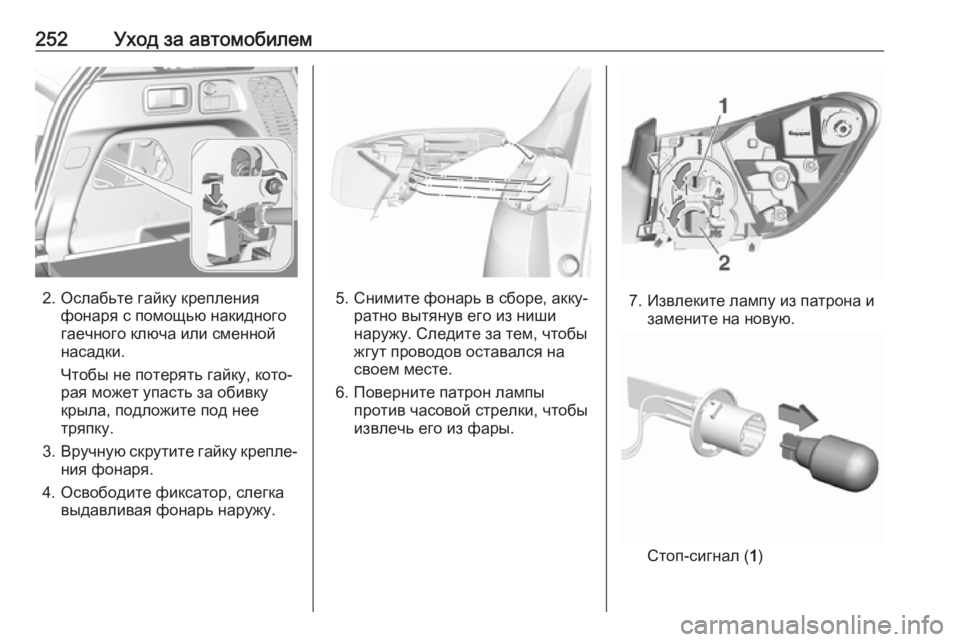

2. Ослабьте гайку крепленияфонаря с помощью накидного
гаечного ключа или сменной
насадки.
Чтобы не потерять гайку, кото‐
рая может упасть за обивку
крыла, подложите под нее
тряпку.
3. Вручную скрутите гайку крепле‐
ния фонаря.
4. Освободите фиксатор, слегка выдавливая фонарь наружу.5. Снимите фонарь в сборе, акку‐ратно вытянув его из ниши
наружу. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
6. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.7. Извлеките лампу из патрона и замените на новую.
Стоп-сигнал ( 1)

Уход за автомобилем253

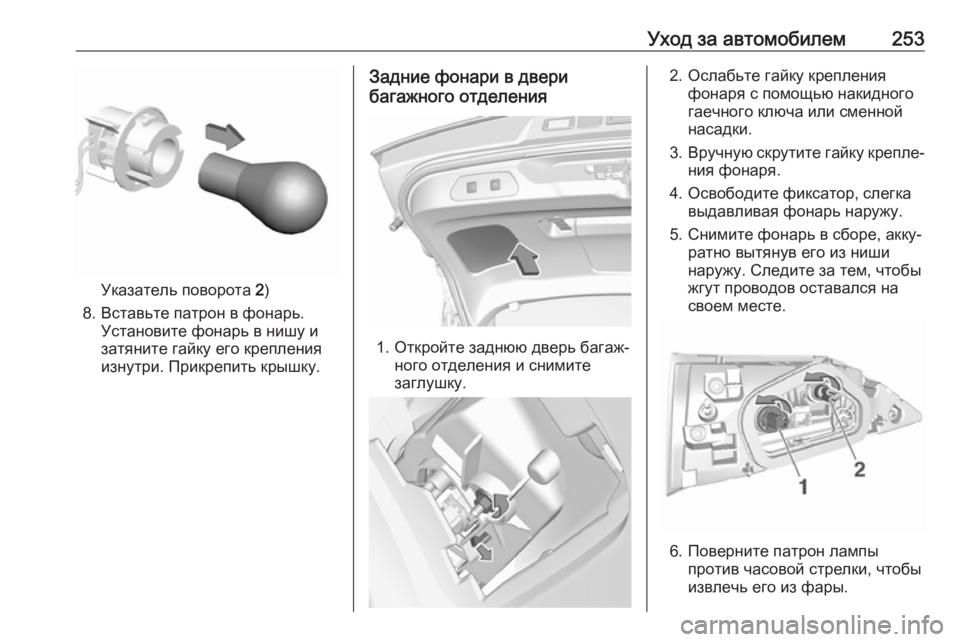

Указатель поворота 2)
8. Вставьте патрон в фонарь. Установите фонарь в нишу и
затяните гайку его крепления
изнутри. Прикрепить крышку.
Задние фонари в двери
багажного отделения
1. Откройте заднюю дверь багаж‐ ного отделения и снимитезаглушку.
2. Ослабьте гайку крепления фонаря с помощью накидного
гаечного ключа или сменной
насадки.
3. Вручную скрутите гайку крепле‐
ния фонаря.
4. Освободите фиксатор, слегка выдавливая фонарь наружу.
5. Снимите фонарь в сборе, акку‐ ратно вытянув его из ниши
наружу. Следите за тем, чтобы
жгут проводов оставался на
своем месте.
6. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из фары.

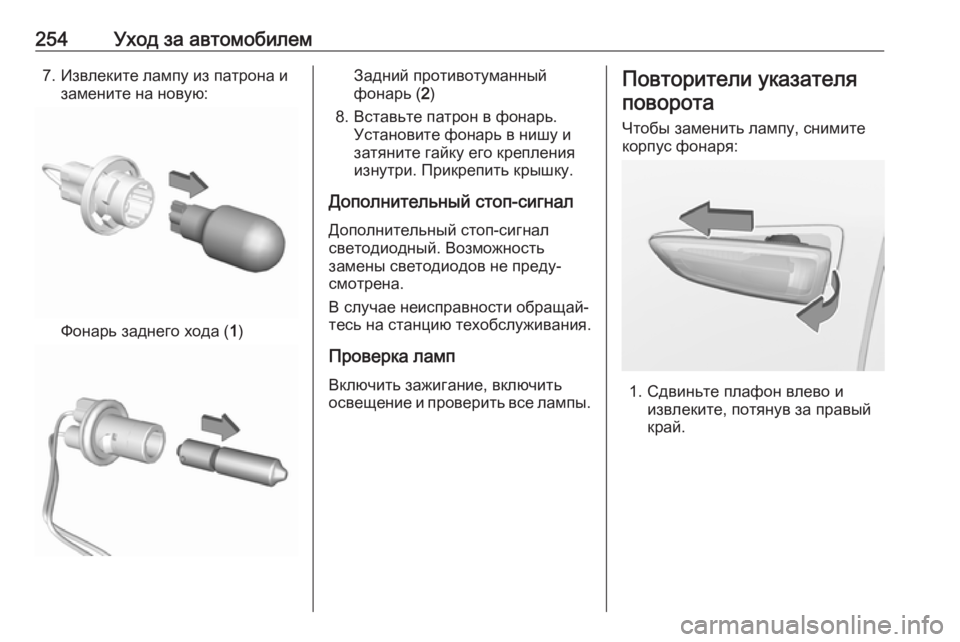

254Уход за автомобилем7. Извлеките лампу из патрона изамените на новую:
Фонарь заднего хода ( 1)
Задний противотуманный
фонарь ( 2)
8. Вставьте патрон в фонарь. Установите фонарь в нишу и
затяните гайку его крепления
изнутри. Прикрепить крышку.
Дополнительный стоп-сигнал
Дополнительный стоп-сигнал
светодиодный. Возможность
замены светодиодов не преду‐
смотрена.
В случае неисправности обращай‐ тесь на станцию техобслуживания.
Проверка ламп
Включить зажигание, включить
освещение и проверить все лампы.Повторители указателя
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
