2018.5 OPEL VIVARO B Ohjekirja (in Finnish)

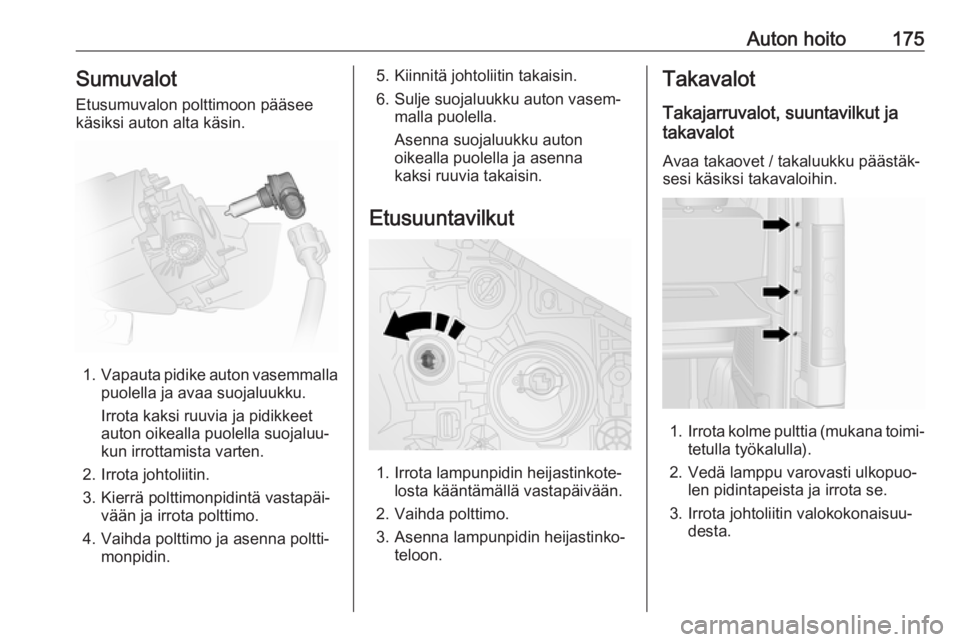

Auton hoito175Sumuvalot
Etusumuvalon polttimoon pääsee
käsiksi auton alta käsin.
1. Vapauta pidike auton vasemmalla
puolella ja avaa suojaluukku.
Irrota kaksi ruuvia ja pidikkeet
auton oikealla puolella suojaluu‐
kun irrottamista varten.
2. Irrota johtoliitin.
3. Kierrä polttimonpidintä vastapäi‐ vään ja irrota polttimo.
4. Vaihda polttimo ja asenna poltti‐ monpidin.
5. Kiinnitä johtoliitin takaisin.
6. Sulje suojaluukku auton vasem‐ malla puolella.
Asenna suojaluukku auton
oikealla puolella ja asenna kaksi ruuvia takaisin.
Etusuuntavilkut
1. Irrota lampunpidin heijastinkote‐ losta kääntämällä vastapäivään.
2. Vaihda polttimo.
3. Asenna lampunpidin heijastinko‐ teloon.
Takavalot
Takajarruvalot, suuntavilkut ja
takavalot
Avaa takaovet / takaluukku päästäk‐
sesi käsiksi takavaloihin.
1. Irrota kolme pulttia (mukana toimi‐
tetulla työkalulla).
2. Vedä lamppu varovasti ulkopuo‐ len pidintapeista ja irrota se.
3. Irrota johtoliitin valokokonaisuu‐ desta.

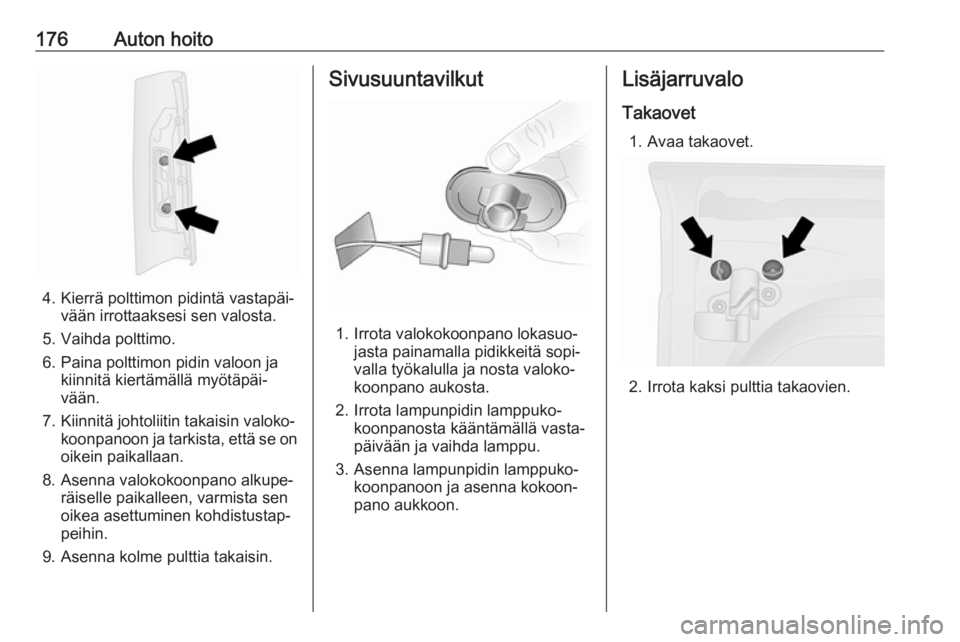

176Auton hoito
4. Kierrä polttimon pidintä vastapäi‐vään irrottaaksesi sen valosta.
5. Vaihda polttimo.
6. Paina polttimon pidin valoon ja kiinnitä kiertämällä myötäpäi‐
vään.
7. Kiinnitä johtoliitin takaisin valoko‐ koonpanoon ja tarkista, että se on
oikein paikallaan.
8. Asenna valokokoonpano alkupe‐ räiselle paikalleen, varmista sen
oikea asettuminen kohdistustap‐
peihin.
9. Asenna kolme pulttia takaisin.
Sivusuuntavilkut
1. Irrota valokokoonpano lokasuo‐ jasta painamalla pidikkeitä sopi‐
valla työkalulla ja nosta valoko‐
koonpano aukosta.
2. Irrota lampunpidin lamppuko‐ koonpanosta kääntämällä vasta‐
päivään ja vaihda lamppu.
3. Asenna lampunpidin lamppuko‐ koonpanoon ja asenna kokoon‐
pano aukkoon.
Lisäjarruvalo
Takaovet 1. Avaa takaovet.
2. Irrota kaksi pulttia takaovien.

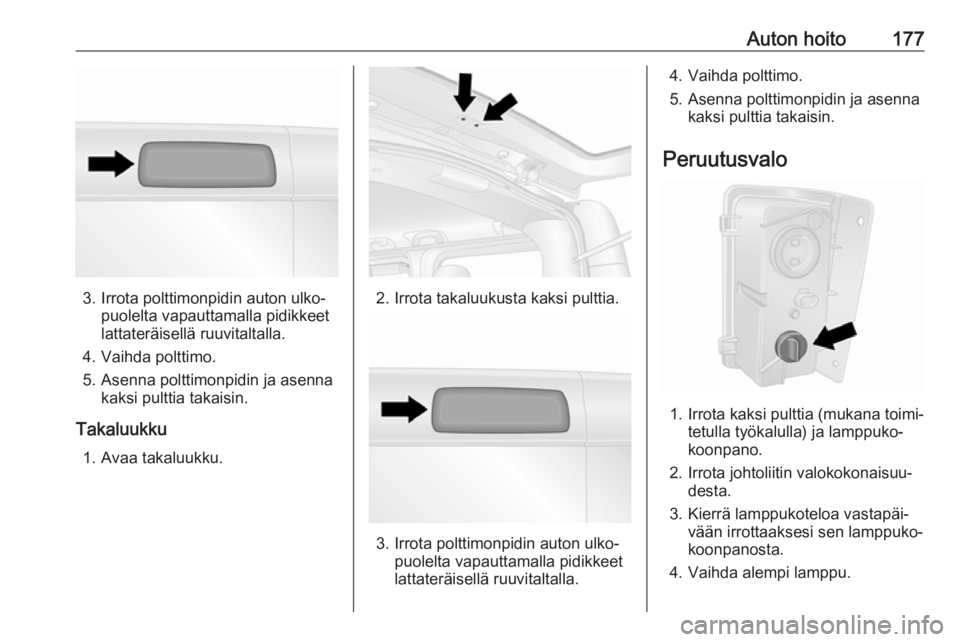

Auton hoito177
3. Irrota polttimonpidin auton ulko‐puolelta vapauttamalla pidikkeet
lattateräisellä ruuvitaltalla.
4. Vaihda polttimo.
5. Asenna polttimonpidin ja asenna kaksi pulttia takaisin.
Takaluukku 1. Avaa takaluukku.2. Irrota takaluukusta kaksi pulttia.
3. Irrota polttimonpidin auton ulko‐ puolelta vapauttamalla pidikkeet
lattateräisellä ruuvitaltalla.
4. Vaihda polttimo.
5. Asenna polttimonpidin ja asenna kaksi pulttia takaisin.
Peruutusvalo
1. Irrota kaksi pulttia (mukana toimi‐ tetulla työkalulla) ja lamppuko‐
koonpano.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Kierrä lamppukoteloa vastapäi‐ vään irrottaaksesi sen lamppuko‐
koonpanosta.
4. Vaihda alempi lamppu.

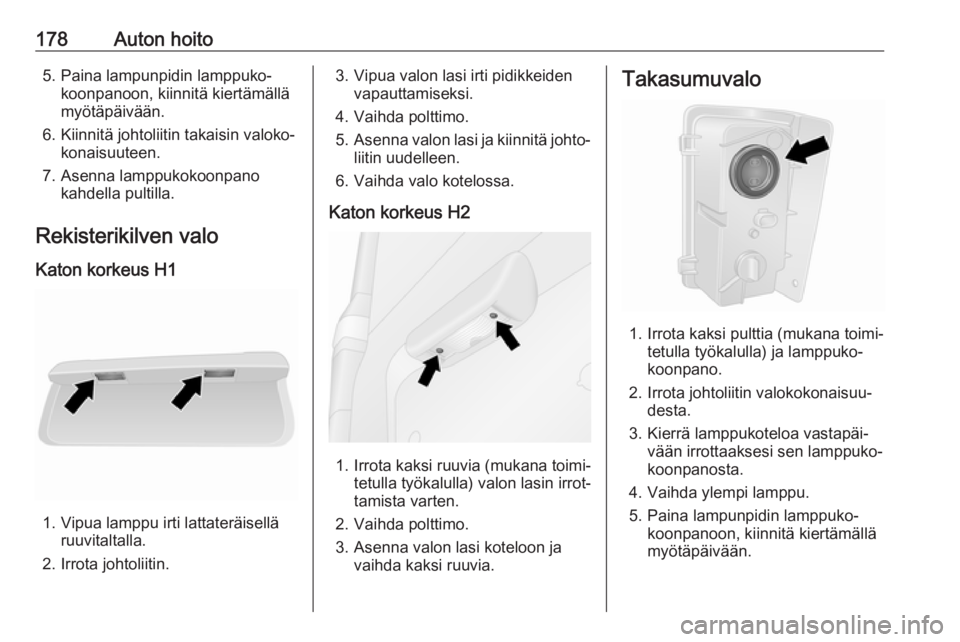

178Auton hoito5. Paina lampunpidin lamppuko‐koonpanoon, kiinnitä kiertämällä
myötäpäivään.
6. Kiinnitä johtoliitin takaisin valoko‐ konaisuuteen.
7. Asenna lamppukokoonpano kahdella pultilla.
Rekisterikilven valo Katon korkeus H1
1. Vipua lamppu irti lattateräisellä ruuvitaltalla.
2. Irrota johtoliitin.
3. Vipua valon lasi irti pidikkeiden vapauttamiseksi.
4. Vaihda polttimo.
5. Asenna valon lasi ja kiinnitä johto‐
liitin uudelleen.
6. Vaihda valo kotelossa.
Katon korkeus H2
1. Irrota kaksi ruuvia (mukana toimi‐ tetulla työkalulla) valon lasin irrot‐
tamista varten.
2. Vaihda polttimo.
3. Asenna valon lasi koteloon ja vaihda kaksi ruuvia.
Takasumuvalo
1. Irrota kaksi pulttia (mukana toimi‐ tetulla työkalulla) ja lamppuko‐
koonpano.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Kierrä lamppukoteloa vastapäi‐ vään irrottaaksesi sen lamppuko‐
koonpanosta.
4. Vaihda ylempi lamppu. 5. Paina lampunpidin lamppuko‐ koonpanoon, kiinnitä kiertämällä
myötäpäivään.

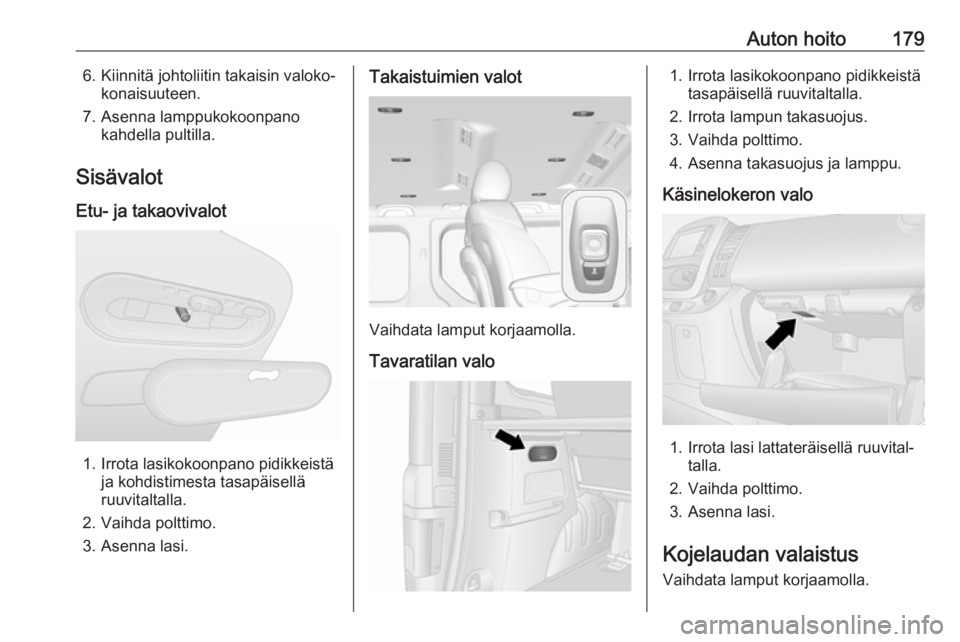

Auton hoito1796. Kiinnitä johtoliitin takaisin valoko‐konaisuuteen.
7. Asenna lamppukokoonpano kahdella pultilla.
Sisävalot Etu- ja takaovivalot
1. Irrota lasikokoonpano pidikkeistä ja kohdistimesta tasapäisellä
ruuvitaltalla.
2. Vaihda polttimo.
3. Asenna lasi.
Takaistuimien valot
Vaihdata lamput korjaamolla.
Tavaratilan valo
1. Irrota lasikokoonpano pidikkeistä tasapäisellä ruuvitaltalla.
2. Irrota lampun takasuojus.
3. Vaihda polttimo.
4. Asenna takasuojus ja lamppu.
Käsinelokeron valo
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Vaihda polttimo.
3. Asenna lasi.
Kojelaudan valaistus Vaihdata lamput korjaamolla.

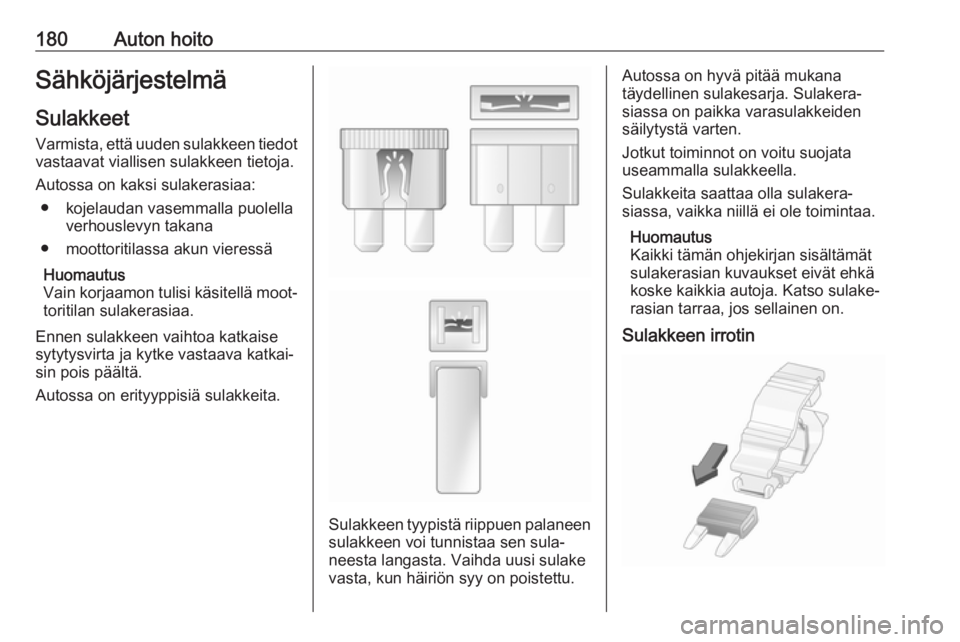

180Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● kojelaudan vasemmalla puolella verhouslevyn takana
● moottoritilassa akun vieressä
Huomautus
Vain korjaamon tulisi käsitellä moot‐
toritilan sulakerasiaa.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Autossa on erityyppisiä sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Autossa on hyvä pitää mukana
täydellinen sulakesarja. Sulakera‐
siassa on paikka varasulakkeiden
säilytystä varten.
Jotkut toiminnot on voitu suojata useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän ohjekirjan sisältämät
sulakerasian kuvaukset eivät ehkä koske kaikkia autoja. Katso sulake‐
rasian tarraa, jos sellainen on.
Sulakkeen irrotin

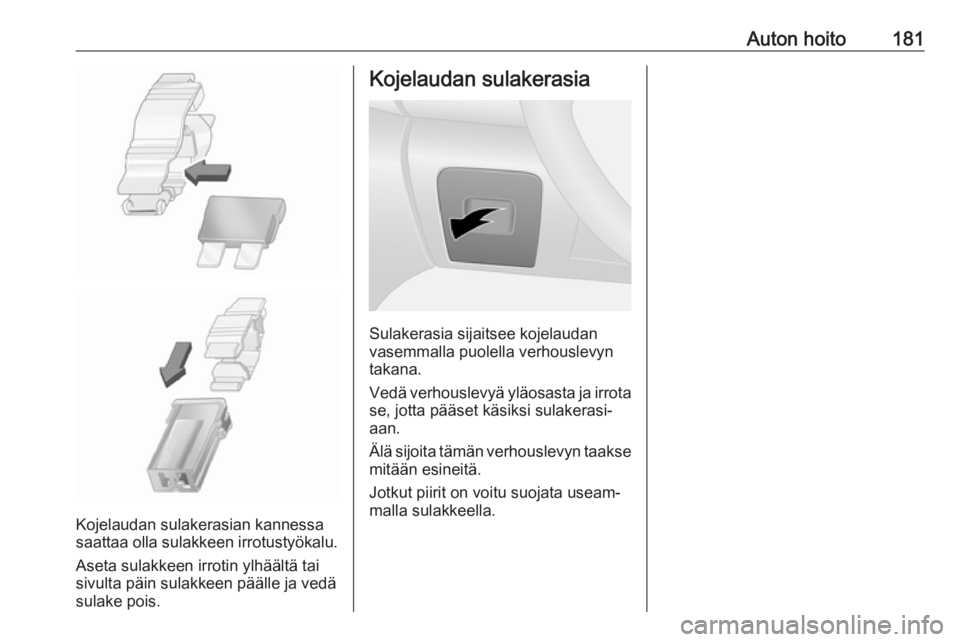

Auton hoito181
Kojelaudan sulakerasian kannessa
saattaa olla sulakkeen irrotustyökalu.
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.

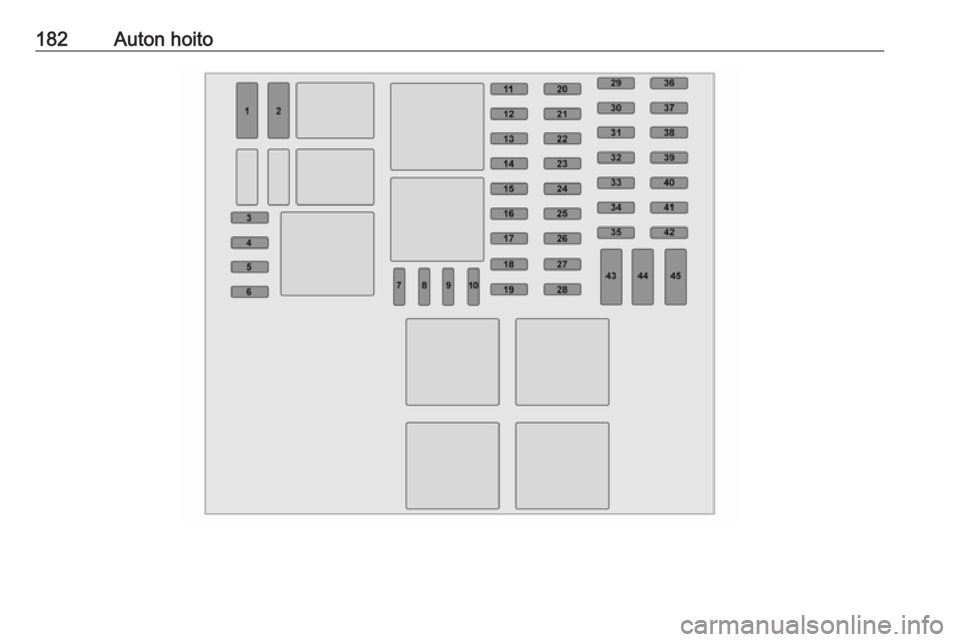

Kojelaudan sulakerasia
Sulakerasia sijaitsee kojelaudan
vasemmalla puolella verhouslevyn
takana.
Vedä verhouslevyä yläosasta ja irrota
se, jotta pääset käsiksi sulakerasi‐
aan.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.

182Auton hoito
