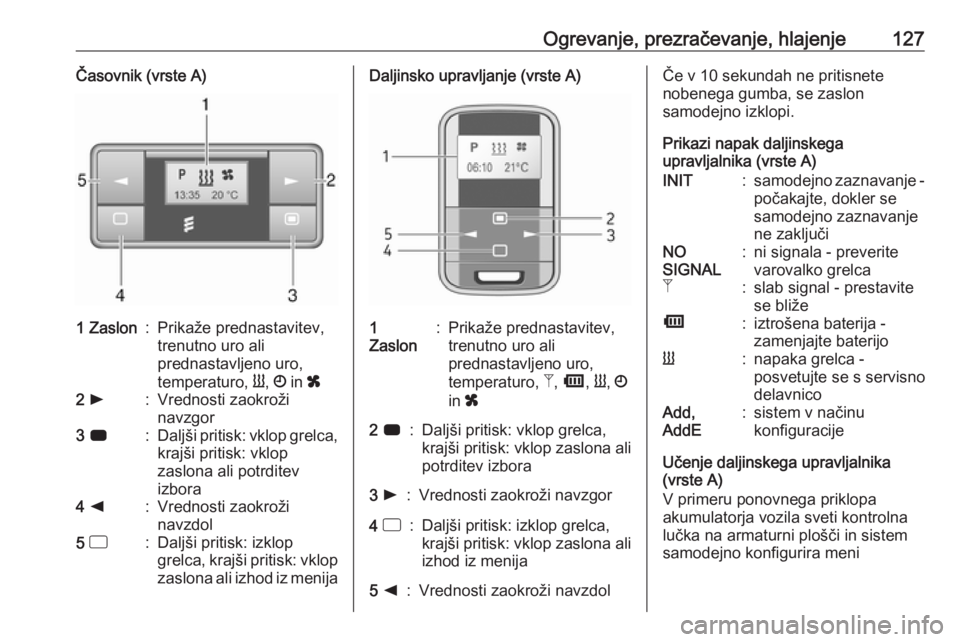

Ogrevanje, prezračevanje, hlajenje127Časovnik (vrste A)1 Zaslon:Prikaže prednastavitev,
trenutno uro ali
prednastavljeno uro,
temperaturo, Y, Ö in x2 l:Vrednosti zaokroži
navzgor3 7:Daljši pritisk: vklop grelca,
krajši pritisk: vklop
zaslona ali potrditev
izbora4 k:Vrednosti zaokroži
navzdol5 d:Daljši pritisk: izklop
grelca, krajši pritisk: vklop
zaslona ali izhod iz menijaDaljinsko upravljanje (vrste A)1
Zaslon:Prikaže prednastavitev,
trenutno uro ali
prednastavljeno uro,
temperaturo, Z, Ü , Y , Ö
in x2 7:Daljši pritisk: vklop grelca,
krajši pritisk: vklop zaslona ali
potrditev izbora3 l:Vrednosti zaokroži navzgor4 d:Daljši pritisk: izklop grelca,
krajši pritisk: vklop zaslona ali izhod iz menija5 k:Vrednosti zaokroži navzdolČe v 10 sekundah ne pritisnete
nobenega gumba, se zaslon
samodejno izklopi.
Prikazi napak daljinskega
upravljalnika (vrste A)INIT:samodejno zaznavanje -
počakajte, dokler se
samodejno zaznavanje
ne zaključiNO
SIGNAL:ni signala - preverite
varovalko grelcaZ:slab signal - prestavite
se bližeÜ:iztrošena baterija -
zamenjajte baterijoY:napaka grelca -
posvetujte se s servisno
delavnicoAdd,
AddE:sistem v načinu
konfiguracije
Učenje daljinskega upravljalnika
(vrste A)
V primeru ponovnega priklopa akumulatorja vozila sveti kontrolna
lučka na armaturni plošči in sistem
samodejno konfigurira meni

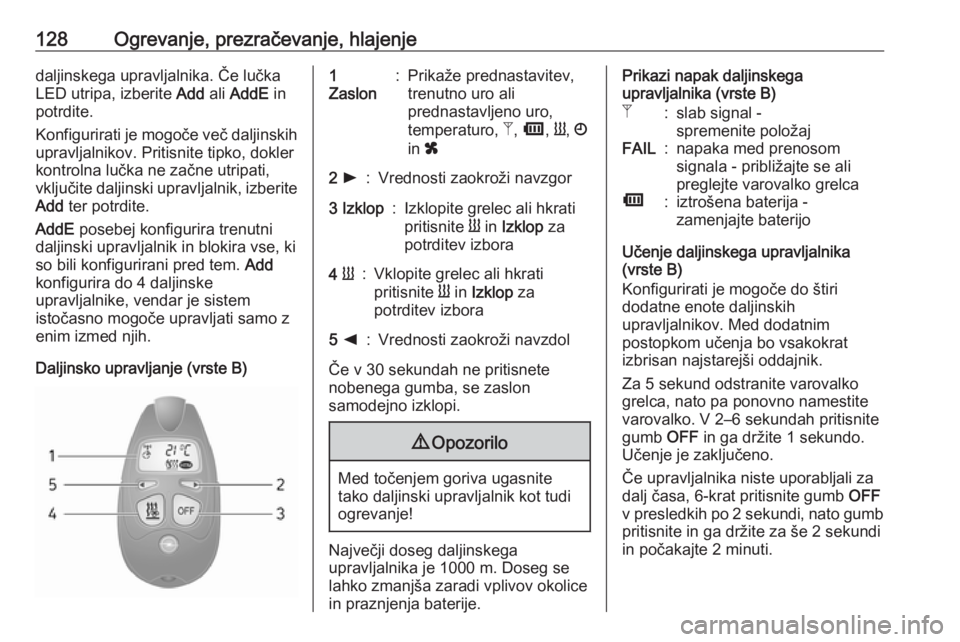

128Ogrevanje, prezračevanje, hlajenjedaljinskega upravljalnika. Če lučka
LED utripa, izberite Add ali AddE in
potrdite.
Konfigurirati je mogoče več daljinskih upravljalnikov. Pritisnite tipko, doklerkontrolna lučka ne začne utripati,
vključite daljinski upravljalnik, izberite
Add ter potrdite.
AddE posebej konfigurira trenutni
daljinski upravljalnik in blokira vse, ki
so bili konfigurirani pred tem. Add
konfigurira do 4 daljinske
upravljalnike, vendar je sistem
istočasno mogoče upravljati samo z
enim izmed njih.
Daljinsko upravljanje (vrste B)1
Zaslon:Prikaže prednastavitev,
trenutno uro ali
prednastavljeno uro,
temperaturo, Z, Ü , Y , Ö
in x2 l:Vrednosti zaokroži navzgor3 Izklop:Izklopite grelec ali hkrati
pritisnite Y in Izklop za
potrditev izbora4 Y:Vklopite grelec ali hkrati
pritisnite Y in Izklop za
potrditev izbora5 k:Vrednosti zaokroži navzdol
Če v 30 sekundah ne pritisnete
nobenega gumba, se zaslon
samodejno izklopi.
9 Opozorilo
Med točenjem goriva ugasnite
tako daljinski upravljalnik kot tudi
ogrevanje!
Največji doseg daljinskega
upravljalnika je 1000 m. Doseg se
lahko zmanjša zaradi vplivov okolice in praznjenja baterije.
Prikazi napak daljinskega
upravljalnika (vrste B)Z:slab signal -
spremenite položajFAIL:napaka med prenosom
signala - približajte se ali
preglejte varovalko grelcaÜ:iztrošena baterija -
zamenjajte baterijo
Učenje daljinskega upravljalnika
(vrste B)
Konfigurirati je mogoče do štiri
dodatne enote daljinskih
upravljalnikov. Med dodatnim
postopkom učenja bo vsakokrat
izbrisan najstarejši oddajnik.
Za 5 sekund odstranite varovalko
grelca, nato pa ponovno namestite
varovalko. V 2–6 sekundah pritisnite
gumb OFF in ga držite 1 sekundo.
Učenje je zaključeno.
Če upravljalnika niste uporabljali za
dalj časa, 6-krat pritisnite gumb OFF
v presledkih po 2 sekundi, nato gumb
pritisnite in ga držite za še 2 sekundi
in počakajte 2 minuti.

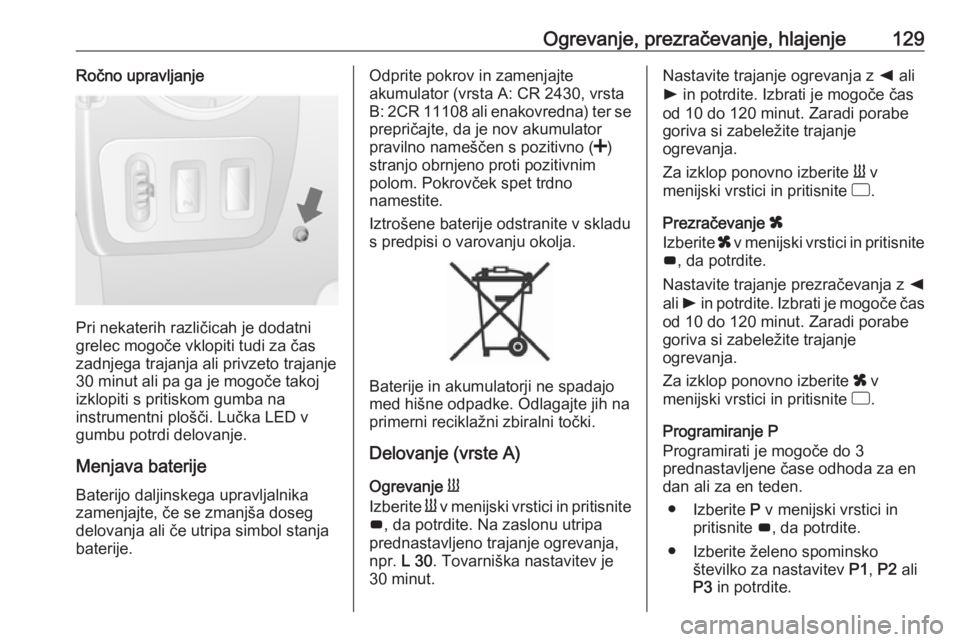

Ogrevanje, prezračevanje, hlajenje129Ročno upravljanje
Pri nekaterih različicah je dodatni
grelec mogoče vklopiti tudi za čas zadnjega trajanja ali privzeto trajanje30 minut ali pa ga je mogoče takoj
izklopiti s pritiskom gumba na
instrumentni plošči. Lučka LED v
gumbu potrdi delovanje.
Menjava baterije Baterijo daljinskega upravljalnika
zamenjajte, če se zmanjša doseg
delovanja ali če utripa simbol stanja
baterije.
Odprite pokrov in zamenjajte
akumulator (vrsta A: CR 2430, vrsta
B: 2CR 11108 ali enakovredna) ter se
prepričajte, da je nov akumulator
pravilno nameščen s pozitivno ( <)
stranjo obrnjeno proti pozitivnim polom. Pokrovček spet trdno
namestite.
Iztrošene baterije odstranite v skladu
s predpisi o varovanju okolja.
Baterije in akumulatorji ne spadajo
med hišne odpadke. Odlagajte jih na
primerni reciklažni zbiralni točki.
Delovanje (vrste A)
Ogrevanje Y
Izberite Y v menijski vrstici in pritisnite
G , da potrdite. Na zaslonu utripa
prednastavljeno trajanje ogrevanja,
npr. L 30. Tovarniška nastavitev je
30 minut.
Nastavite trajanje ogrevanja z k ali
l in potrdite. Izbrati je mogoče čas
od 10 do 120 minut. Zaradi porabe
goriva si zabeležite trajanje
ogrevanja.
Za izklop ponovno izberite Y v
menijski vrstici in pritisnite d.
Prezračevanje x
Izberite x v menijski vrstici in pritisnite
G , da potrdite.
Nastavite trajanje prezračevanja z k
ali l in potrdite. Izbrati je mogoče čas
od 10 do 120 minut. Zaradi porabe
goriva si zabeležite trajanje
ogrevanja.
Za izklop ponovno izberite x v
menijski vrstici in pritisnite d.
Programiranje P
Programirati je mogoče do 3
prednastavljene čase odhoda za en
dan ali za en teden.
● Izberite P v menijski vrstici in
pritisnite G, da potrdite.
● Izberite želeno spominsko številko za nastavitev P1, P2 ali
P3 in potrdite.

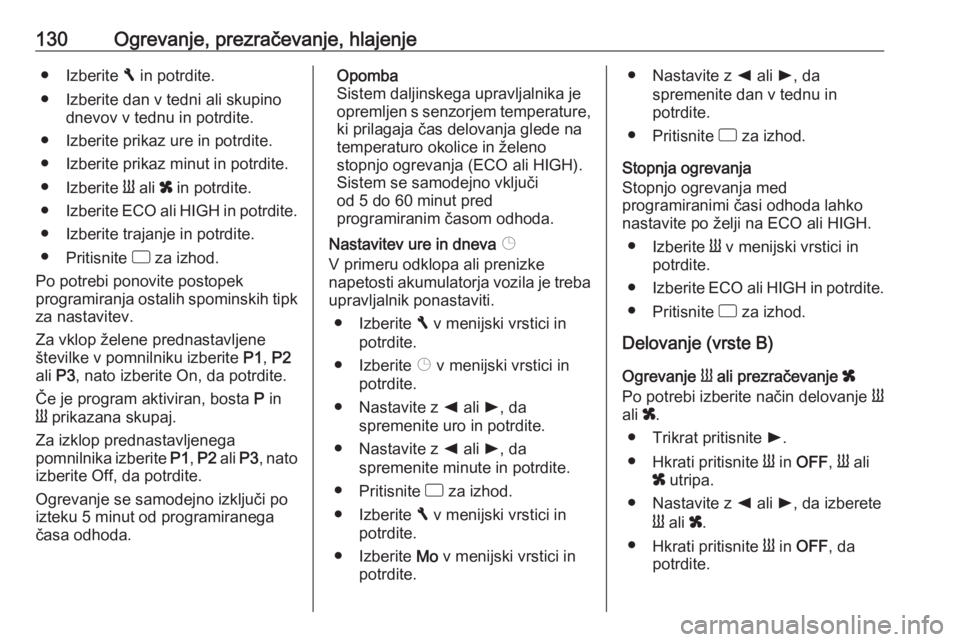

130Ogrevanje, prezračevanje, hlajenje● Izberite F in potrdite.
● Izberite dan v tedni ali skupino dnevov v tednu in potrdite.
● Izberite prikaz ure in potrdite.
● Izberite prikaz minut in potrdite.
● Izberite Y ali x in potrdite.
● Izberite ECO ali HIGH in potrdite.
● Izberite trajanje in potrdite.
● Pritisnite d za izhod.
Po potrebi ponovite postopek
programiranja ostalih spominskih tipk za nastavitev.
Za vklop želene prednastavljene
številke v pomnilniku izberite P1, P2
ali P3, nato izberite On, da potrdite.
Če je program aktiviran, bosta P in
Y prikazana skupaj.
Za izklop prednastavljenega
pomnilnika izberite P1, P2 ali P3, nato
izberite Off, da potrdite.
Ogrevanje se samodejno izključi po
izteku 5 minut od programiranega
časa odhoda.Opomba
Sistem daljinskega upravljalnika je
opremljen s senzorjem temperature, ki prilagaja čas delovanja glede na
temperaturo okolice in želeno
stopnjo ogrevanja (ECO ali HIGH).
Sistem se samodejno vključi
od 5 do 60 minut pred
programiranim časom odhoda.
Nastavitev ure in dneva Þ
V primeru odklopa ali prenizke
napetosti akumulatorja vozila je treba upravljalnik ponastaviti.
● Izberite F v menijski vrstici in
potrdite.
● Izberite Þ v menijski vrstici in
potrdite.
● Nastavite z k ali l, da
spremenite uro in potrdite.
● Nastavite z k ali l, da
spremenite minute in potrdite.
● Pritisnite d za izhod.
● Izberite F v menijski vrstici in
potrdite.
● Izberite Mo v menijski vrstici in
potrdite.● Nastavite z k ali l, da
spremenite dan v tednu in
potrdite.
● Pritisnite d za izhod.
Stopnja ogrevanja
Stopnjo ogrevanja med
programiranimi časi odhoda lahko
nastavite po želji na ECO ali HIGH.
● Izberite Y v menijski vrstici in
potrdite.
● Izberite ECO ali HIGH in potrdite.
● Pritisnite d za izhod.
Delovanje (vrste B)
Ogrevanje Y ali prezračevanje x
Po potrebi izberite način delovanje Y
ali x.
● Trikrat pritisnite l.
● Hkrati pritisnite Y in OFF , Y ali
x utripa.
● Nastavite z k ali l, da izberete
Y ali x.
● Hkrati pritisnite Y in OFF , da
potrdite.

Ogrevanje, prezračevanje, hlajenje131Za vklop pritisnite Y za 1 sekundo.
Prikaže se predhodno določeno
trajanje ogrevanja, npr. 30.
Tovarniška nastavitev je 30 minut.
Trajanje ogrevanja je mogoče
nastaviti v korakih po 10 minut. Zaradi
porabe goriva si zabeležite trajanje
ogrevanja.
● Štirikrat pritisnite l.
● Hkrati pritisnite Y in OFF , Y /x
utripa.
● Nastavite z k ali l, da izberete
želeno trajanje ogrevanja.
● Hkrati pritisnite Y in OFF , da
potrdite.
Za izklop pritisnite OFF.
Programiranje y
Sistem izračuna čas delovanja grelca
na podlagi temperature znotraj vozila.
● Dvakrat pritisnite k.
● Hkrati pritisnite Y in OFF , y
utripa.
● Nastavite z k ali l, da izberete
čas odhoda.
● Hkrati pritisnite Y in OFF , da
potrdite.Za vklop pritisnite Y za eno sekundo;
prikaže se HTM.
Ogrevanje se samodejno zaustavi po programiranem času odhoda ali paga je mogoče ročno izklopiti.
● Dvakrat pritisnite k.
● Pritisnite OFF za 1 sekundo,
HTM ugasne.
Nastavitev ure
V primeru odklopa ali prenizke
napetosti akumulatorja vozila je treba
čas ponastaviti.
● Enkrat pritisnite l.
● Hkrati pritisnite Y in OFF , Ö
utripa.
● Nastavite z k ali l, da nastavite
čas.
● Hkrati pritisnite Y in OFF , da
potrdite.
Stopnja ogrevanja
Stopnjo ogrevanja za programirane
čase odhode lahko nastavite po želji
med C1 in C5.● Trikrat pritisnite k.
● Hkrati pritisnite Y in OFF , Y
utripa.
● Nastavite z k ali l, da nastavite
stopnjo ogrevanja.
● Hkrati pritisnite Y in OFF , da
potrdite.
Za prikaz temperature v potniškem
prostoru dvakrat pritisnite l.

132Ogrevanje, prezračevanje, hlajenjePrezračevalne šobe
Nastavljive prezračevalne
šobe
Pri vključenem hlajenju
(kompresorju) mora biti odprta vsaj
ena prezračevalna šoba, da bi ne
prišlo zaradi statike zraka do
zaledenitve izparilnika.
Sredinske prezračevalne šobe
Šobo pritisnite, da se odpre.
Smer pritoka zraka nastavite s
pomikom šobe.
Prezračevalno šobo zaprite tako, da
jo pritisnete.
Stranske prezračevalne šobe
Šobo pritisnite, da se odpre.
Smer pritoka zraka nastavite s
pomikom šobe.
Odvisno od položaja temperaturnega
stikala bo skozi stranske šobe
pritekajoč zrak ogret ali neogret.
9 Opozorilo
Na prezračevalne šobe ne
nameščajte nobenih predmetov. Nevarnost materialne škode in
telesnih poškodb v primeru trka!
Combi
V ogrodju strehe so morda nastavljive
prezračevalne šobe. Če želite odpreti
prezračevalno šobo, jo pritisnite.
Pretok zraka usmerite tako, da
primete prezračevalno šobo in so
ustrezno zasučete.

Ogrevanje, prezračevanje, hlajenje133Bus
V ogrodju strehe nad sedeži so morda
nastavljive prezračevalne šobe. Z
nastavitvenim gumbom lahko
prilagodite hitrost pretoka zraka za
posamezen sedež.
Nenastavljive
prezračevalne šobe
Nahajajo se pod vetrobranskim
steklom, poleg stekel sprednjih vrat in v sprednjem predelu nog.
Hlajenje sovoznikovega
predala
Klimatska naprava hladi tudi vsebinopedala za rokavice.Vzdrževanje
Vhod zraka
Vhodne odprtine se nahajajo pred
vetrobranskim steklom v motornem
prostoru. Pazite, da niso prekrite z listjem, umazanijo ali snegom.
Vhodne prezračevalne šobe po
potrebi očistite.

134Ogrevanje, prezračevanje, hlajenjeDelovanje klimatskenaprave
Da bi zagotovili učinkovito delovanje
klimatske naprave, ne glede na
vremenske razmere in letni čas,
vključite hladilni kompresor vsaj
enkrat mesečno za nekaj minut.
Delovanje s hlajenjem (hladilni
kompresor) pri zelo nizki zunanji
temperaturi ni mogoče.
Servisiranje
Za optimalno delovanje klimatske
naprave priporočamo, da jo daste
pregledati enkrat letno, začenši
3 leta po prvi registraciji vozila.
Pregled zajema:
● test delovanja in tlaka sistema
● test učinkovitosti ogrevanja
● preverjanje netesnosti
● preverjanje pogonskega jermena
● čiščenje odtoka kondenzatorja in
izparilnika
● test učinkovitostiOpomba
Hladilno sredstvo R-134a lahko
vsebuje fluorirane toplogredne pline
s potencialom segrevanja ozračja
1430.
Klimatska naprava spredaj je
napolnjena z 0,58 kg in vsebuje
količino CO 2, ki je enakovredna
0,83 tonam, klimatska naprava
spredaj in zadaj pri različicah Combi je napolnjena z 1,1 kg in vsebuje
količino CO 2, ki je enakovredna
1,57 tonam, klimatska naprava
spredaj in zadaj pri različicah Bus pa
je napolnjena z 1,7 kg in vsebuje
količino CO 2, ki je enakovredna
2,43 tonam.
Pri nekaterih vozilih so informacije o
hladilnem sredstvu klimatske
naprave na nalepki v motornem
prostoru.
