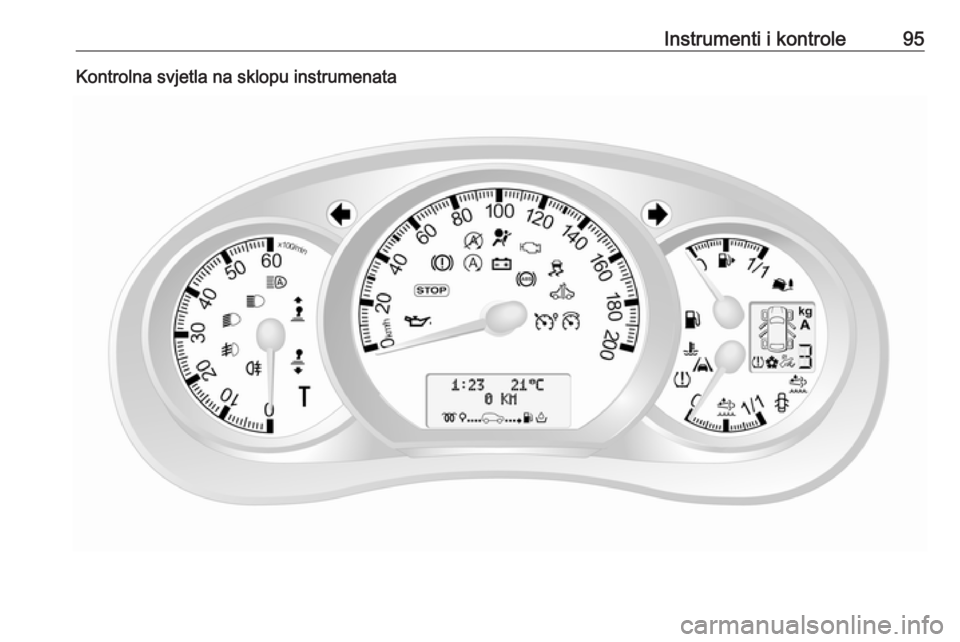

Instrumenti i kontrole95Kontrolna svjetla na sklopu instrumenata

96Instrumenti i kontroleKontrolna svjetla na središnjoj
konzoli
Kontrolna svjetla na stropnoj
konzoli
PregledOPokazivači smjera 3 97XPodsjetnik za sigurnosni pojas
3 97vZračni jastuci i zatezači
pojaseva 3 97WDeaktiviranje zračnog jastuka
3 97pSustav punjenja 3 98ZKontrolno svjetlo kvara 3 98jUbrzo servisiraj vozilo 3 98oServisni zaslon 3 98CIsključite motor 3 99RKočni sustav 3 99uSustav protiv blokiranja kotača
(ABS) 3 99kjViši stupanj prijenosa, niži
stupanj prijenosa 3 99ìUpozorenje za napuštanje
voznog traka 3 99RElektronički program stabilnosti
3 100ØElektronički program stabilnosti
isključen 3 100WTemperatura rashladnog sred‐
stva motora 3 100!Predgrijavanje 3 100úAdBlue 3 100wSustav kontrole tlaka u gumama
3 101ITlak motornog ulja 3 101kPražnjenje filtra za gorivo
3 102YNiska razina goriva 3 101DAutostop (sustav stop-start)
3 102\Autostop spriječen (sustav stop-
start) 3 1020Vanjsko svjetlo 3 1029Kratko svjetlo 3 102CDugo svjetlo 3 102

Instrumenti i kontrole97íPomoć za duga svjetla 3 102>Svjetlo za maglu 3 102øStražnje svjetlo za maglu
3 102mKontrola brzine 3 102lAktivno kočenje u hitnom
slučaju 3 102UOgraničivač brzine 3 103&Brzinomjer 3 103yOtvorena vrata 3 103
Pokazivači smjera
O svijetli zeleno.
Bljeska ako je aktiviran pokazivač
smjera ili svi pokazivači smjera.
Brzo bljeskanje: greška pokazivača
smjera ili pripadajućeg osigurača.
Kada su pokazivači smjera uključeni
može se čuti zvučno upozorenje.
Prilikom vuče prikolice, mijenja se ton
zvučnog upozorenja.
Zamjena sijalice 3 190.
Osigurači 3 199.
Pokazivači smjera 3 113.
Podsjetnik za sigurnosni pojas
X svijetli ili treperi crveno.
Ako sigurnosni pojas nije zakopčan,
kontrolno svjetlo X će treptati kada
brzina vozila prijeđe pribl. 16 km/h.
Oglašava se i zvuk upozorenja u
trajanju od pribl. 90 sekundi.
Ako sigurnosni pojas pričvrstite,
kontrolno svjetlo će se ugasiti.9 Upozorenje
Vežite sigurnosni pojas prije svake
vožnje.
U slučaju nesreće, osobe nisu
vezale sigurnosni pojas
ugrožavaju suputnike i sebe.
Sigurnosni pojasevi pričvršćeni u tri
točke 3 56.
Zračni jastuci i zatezači pojaseva
v svijetli žuto.
Pri uključivanju kontakta, kontrolno
svjetlo kratko svijetli. Ako ne svijetli ili
svijetli tijekom vožnje, postoji greška
u sustavu zračnog jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa 3 55.
Zračni jastuci 3 59.
Deaktiviranje zračnog jastuka
W svijetli žuto kad je kontakt uključen
i nastavlja svijetliti kad je zračni jastuk
suvozača deaktiviran 3 64.

98Instrumenti i kontrole9Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Zračni jastuci 3 59.
Zatezači pojaseva 3 55.
Deaktiviranje zračnog jastuka 3 64.
Sustav punjenja p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Ako se Z uključi zajedno s A,
zaustavite vozilo i isključite motor što je prije moguće.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo
j svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Vozilo je potrebno servisirati.
Može svijetliti u kombinaciji s drugim
kontrolnim svjetlom ili porukom na
informacijskom centru vozača
3 103.
Svijetli ako je potrebno provesti
čišćenje filtra krutih čestica te ako se
automatsko čišćenje ne javlja 3 144.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Servisni zaslon
Kontrolno svjetlo o također se
uključuje na informacijskom centru
vozača nakon što preostala
udaljenost do sljedećeg servisa
dosegne 0 km ili kad dođe datum
servisa.

Instrumenti i kontrole99Poruka SERVICE DUE (POTREBAN
JE SERVIS) se također pojavljuje na
informacijskom centru vozača.
Servisni zaslon 3 93.
Isključite motor
C svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Ako se uključi C (eventualno
zajedno s W i / ili R), zaustavite
vozilo i isključite motor što je prije moguće.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Ovisno o vrsti kvara, na vozačevom
informacijskom centru može se
pojaviti i poruka upozorenja 3 103.
Kočni sustav R svijetli crveno.
Kontrolno svjetlo R ostaje svijetliti
nakon uključenja kontakta ako je
parkirna kočnica aktivirana, a gasi se
nakon otpuštanja parkirne kočnice
3 158.
Nakon otpuštanja parkirne kočnice,
R se uključuje (eventualno zajedno s
C ) ako je razina kočione tekućine
preniska 3 186.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Kočni sustav 3 157.
Sustav protiv blokiranja kotača (ABS)
u svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi. Sustav je spreman za rad
kada se u isključi.
Ako kontrolne lampice u i A svijetle
s porukama CHECK ABS
(PROVJERITE ABS) i CHECK ESP
(PROVJERITE ESP) na vozačevom
informacijskom centru 3 103, postoji
greška u ABS-u. Kočni sustav će i
dalje funkcionirati ali bez ABS
regulacije.
Ako svijetle kontrolna svjetla u, A ,
R i C , ABS i ESP su deaktivirani i
prikazana je poruka BRAKING
FAULT (NEISPRAVNO KOČENJE) .
Zatražite pomoć radionice.
Sustav protiv blokiranja kotača
3 157.
Viši stupanj k ili j svijetli žuto.
Svijetli kad se radi uštede preporuča
prebacivanje u viši ili niži stupanj
prijenosa.
ECO način rada 3 135.
Upozorenje napuštanja trake
ì svijetli bijelo.
Svijetli kratko ako je uključeno
paljenje i sustav je spreman za rad.
Ako sustav prepozna nenamjernu
promjenu voznog traka, oglašava se
zvuk upozorenja zajedno s ì.

100Instrumenti i kontroleUpozorenje napuštanja trake 3 172.
Elektronički program stabilnosti
b svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Treperi za vrijeme vožnje Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti 3 160.
Svijetli tijekom vožnje
Sustav nije dostupan.
Može svijetliti zajedno sa kontrolnim
svjetlom A 3 98. Odgovarajuća
poruka pojavljuje se na i
informacijskom centru vozača
3 103.
ESP® Plus
3 160.
Sustav kontrole proklizavanja 3 159.
Program elektroničke stabilnosti isključen
Ø svijetli zeleno.Ako ste ESP ®Plus
deaktivirali s Ø na
ploči s instrumentima, pali se
kontrolno svjetlo Ø, a odgovarajuća
poruka pojavljuje se na
informacijskom centru vozača
3 103.
ESP® Plus
3 160.
Sustav kontrole proklizavanja 3 159.
Temperatura rashladnog sredstva motora
W svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Ako je W osvijetljeno (eventualno
zajedno s kontrolnim svjetlom C),
zaustavite vozilo i isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Provjerite razinu rashladnog sredstva
3 184.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Predgrijanje
! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se samo kada je temperatura okoline
niska.
AdBlue ú svijetli žuto.
Razina AdBlue je niska. Napunite
AdBlue što je prije moguće kako biste izbjegli sprječavanje pokretanja
motora.
Svijetli zajedno s kontrolnim svjetlom
A kako bi ukazalo na kvar sustava ili
kao upozorenje da pokretanje motora možda neće biti moguće nakon
određene udaljenosti. Odmah
zatražite pomoć radionice.
Odgovarajuća poruka se može
pojaviti na i informacijskom centru
vozača 3 103.
AdBlue 3 145.

Instrumenti i kontrole101Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Kontrolno svjetlo w svijetli zajedno sa
C 3 99 i odgovarajuća poruka se
javlja na informacijskom centru za
vozača nakon otkrivanja puknuća ili
ispuhane gume.
Treperi Greška u sustavu. Nakon odgode
kontrolna lampica stalno svijetli.
Kontaktirajte radionicu.
Kontrolno svjetlo w svijetli zajedno s
A 3 98 i odgovarajuća poruka se
javlja na informacijskom centru za
vozača nakon montaže gume bez
senzora tlaka (npr. rezervni kotač).
Sustav kontrole tlaka u gumama
3 207.Tlak motornog ulja
I svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 183.
Niska razina goriva
Y svijetli žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraRazina goriva u spremniku je
preniska. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 175.
Katalizator 3 144.

102Instrumenti i kontroleOdzračivanje sustava diesel goriva
3 189.
Pražnjenje iz filtra za gorivo k svijetli kada se u filtru goriva
detektira voda.
Filtar dizel goriva 3 189.
Sustav stop-start
\ svijetli kada je funkcija Autostop
blokirana ako određeni uvjeti nisu
ispunjeni.
Ï svijetli ili treperi žuto/zeleno.
Svijetli
Svijetli zeleno tijekom funkcije
automatskog zaustavljanja.
Ako Ï svijetli žuto, prisutna je greška
u sustavu stop-start. Zatražite pomoć
radionice.
Treperi
Treperi zeleno tijekom automatskog
ponovnog pokretanja.
Sustav stop-start 3 138.Vanjsko svjetlo
0 svijetli zeleno.
Svijetli kada su uključena pozicijska
svjetla 3 109.
Kratko svjetlo
9 svijetli zeleno.
Svijetli kada su upaljena prednja
svjetla 3 109.
Duga svjetla
P svijetli plavo.
Svijetli kad je uključeno dugo svjetlo i
tijekom upozorenja prednjim
svjetlima 3 110.
Pomoć za duga svjetla í svijetli kada je pomoć za duga
svjetla uključena 3 110.
Svjetlo za maglu > svijetli zeleno.
Svijetli kad su uključena prednja
svjetla za maglu 3 113.Stražnje svjetlo za maglu
ø svijetli žuto.
Svijetli kada je uključeno stražnje
svjetlo za maglu 3 113.
Kontrola brzine
m , U svijetli zeleno ili žuto.
m svijetli zeleno kada se pohrani
neka brzina.
U svijetli zeleno kada je sustav
uključen.
Kontrola brzine 3 163.
Aktivno kočenje u hitnom slučaju
l svijetli ili treperi žuto.
Svijetli
Sustav je isključen ili je detektiran
kvar.
Osim toga, na informacijskom centru
vozača prikazuje se poruka
upozorenja.
