Page 57 of 257

Istuimet, turvajärjestelmät55Sallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudetPainoluokkaKokoluokkaKiinnitysEtumatkustajan
istuimellaTakapenkin
ulkopaikoillaTakapenkin
keskipaikallaRyhmä 0: enintään 10 kgEISO/R1XIL 1XRyhmä 0+: enintään 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XRyhmä I: 9–18 kgDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXRyhmä II: 15–25 kgXILXRyhmä III: 22–36 kgXILX1:siirrä etumatkustajan istuin täysin eteen tai säädä etuistuimen selkänojan kallistusta pystyasentoon niin pitkälti kuin
tarpeellista varmistaaksesi, ettei etuistuimen selkänoja häiritse turvaistuimen asianmukaista kiinnitystäIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmilleISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiinIUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassaX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä
Page 58 of 257
56Istuimet, turvajärjestelmätISOFIX-kokoluokka ja turvalaitteen kiinnitysA – ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässäB – ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 – ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässäD – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE – ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa
Page 59 of 257

Säilytys57SäilytysSäilytystilat................................... 57
Käsinelokero .............................. 57
Mukinpitimet .............................. 57
Etusäilytyslokero .......................58
Säilytyslokero istuimen alla .......58
Keskikonsolin säilytystila ...........59
Takakuljetusjärjestelmä .............59
Tavaratila ..................................... 69
Tavaratilan suoja .......................71
Tavaratilan lattian suojalevy ......71
Kiinnityssilmukat ........................71
Varoituskolmio ........................... 71
Ensiapupakkaus ........................72
Kattotelinejärjestelmä ..................72
Kattoteline ................................. 72
Lastaustietoa ............................... 72Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa vetämällä kahvaa.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa ja keskikonsolin takaosassa.
Page 60 of 257
58Säilytys
Käännä takaistuimen kyynärnoja alasmukinpitimen käyttöä varten.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero. Avaa vetämällä kahvasta.
Keskikonsolissa on toinen säilytystila.
Avaa painamalla painiketta.
Säilytyslokeroiden kansien tulee olla
kiinni ajon aikana.
Säilytyslokero istuimen alla
Nosta vetolaatikkoa etureunasta ja
vedä se ulos. Sulje työntämällä lokero
kiinni ja lukitse paikalleen.
Page 61 of 257

Säilytys59Keskikonsolin säilytystila
Paina painiketta ja siirrä kantta taak‐
sepäin.
Takakuljetusjärjestelmä
Takakuljetusjärjestelmä kolmelle
polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa yhden
polkupyörän kiinnittämisen auton
lattiaan asennettuun ulos vedettä‐
vään telineeseen. Vielä kaksi polku‐
pyörää voidaan kiinnittää sovitti‐
meen. Muiden esineiden kuljettami‐
nen ei ole sallittua.
Takakuljetusjärjestelmän maksimi‐
kuormitus on 60 kg sovittimen ollessa kiinnitettynä ja 30 kg ilman kiinnitettyä
sovitinta. Tämä mahdollistaa sähkö‐
käyttöisen polkupyörän kiinnittämi‐
sen takakuljetusjärjestelmään. Polku‐
pyöräkohtainen maksimikuormitus
sovittimessa on 20 kg.
Polkupyörän akseliväli ei saa olla yli
1,15 m. Muuten polkupyörää ei voi
kiinnittää turvallisesti.
Kun takakuljetusjärjestelmää ei
käytetä, se täytyy työntää takaisin
auton lattian sisään.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Jos takakuljetusjärjestelmä on
laajennettuna ja auto on täysin
kuormattu, auton maavara on
pienempi.
Aja varovasti aina kun tiessä on
voimakas kallistus tai ajaessasi
rampin, töyssyn jne. yli.
Page 62 of 257

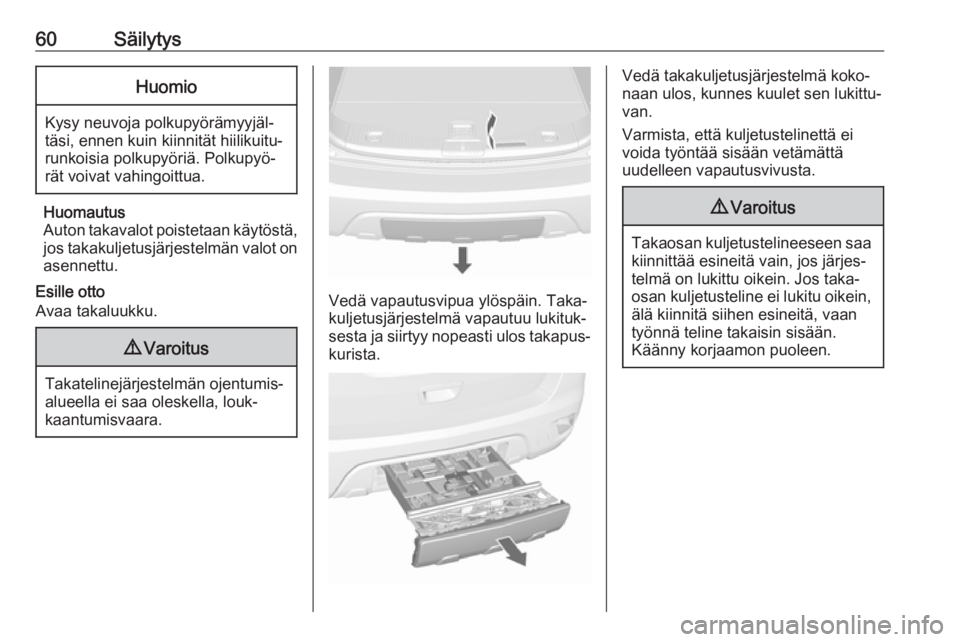

60SäilytysHuomio
Kysy neuvoja polkupyörämyyjäl‐
täsi, ennen kuin kiinnität hiilikuitu‐
runkoisia polkupyöriä. Polkupyö‐
rät voivat vahingoittua.
Huomautus
Auton takavalot poistetaan käytöstä,
jos takakuljetusjärjestelmän valot on
asennettu.
Esille otto
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvipua ylöspäin. Taka‐
kuljetusjärjestelmä vapautuu lukituk‐
sesta ja siirtyy nopeasti ulos takapus‐ kurista.
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä
uudelleen vapautusvivusta.9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Page 63 of 257
Säilytys61Rekisterikilven pitimen kääntäminen
ylös
Nosta rekisterikilven pidintä ja
käännä se taaksepäin.
Kiinnitä rekisterikilpi ennen takakulje‐
tusjärjestelmän ensimmäistä käyttöä.
Takavalojen kääntäminen ulos
Irrota molemmat tapit ( 1) asentaak‐
sesi takavalot. Vedä takavalot ulos
pitimestä eteenpäin ( 2) ja alas ja
käännä ne sivulle.
Kiinnitä valot uudelleen työntämällä
takavalot telineeseen ( 1) ja asenta‐
malla tapit ( 2) uudelleen.
Pyöräsyvennyksen kääntäminen ulos
Page 64 of 257

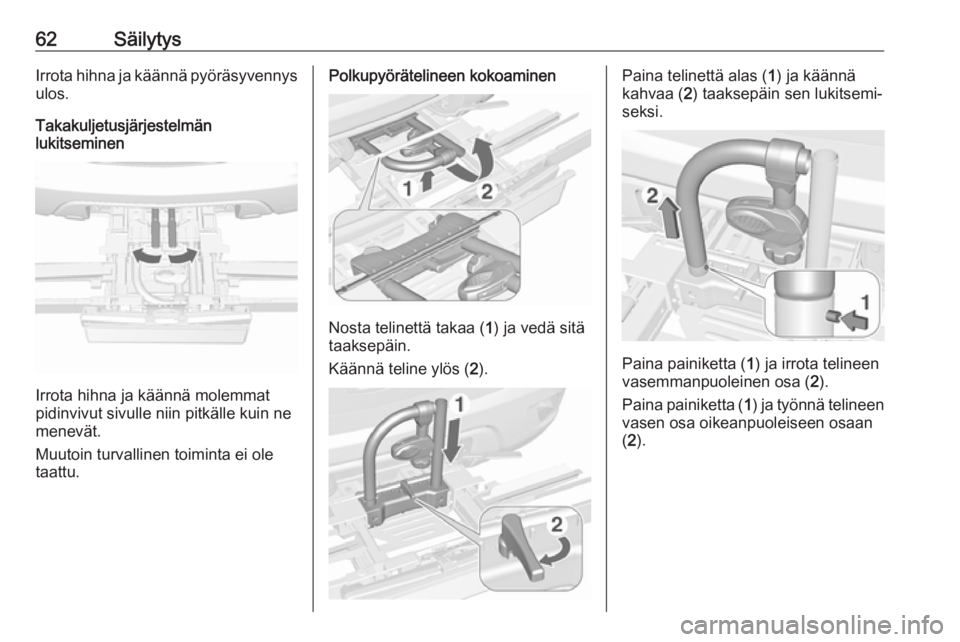

62SäilytysIrrota hihna ja käännä pyöräsyvennysulos.
Takakuljetusjärjestelmän
lukitseminen
Irrota hihna ja käännä molemmat
pidinvivut sivulle niin pitkälle kuin ne
menevät.
Muutoin turvallinen toiminta ei ole
taattu.
Polkupyörätelineen kokoaminen
Nosta telinettä takaa ( 1) ja vedä sitä
taaksepäin.
Käännä teline ylös ( 2).
Paina telinettä alas ( 1) ja käännä
kahvaa ( 2) taaksepäin sen lukitsemi‐
seksi.
Paina painiketta ( 1) ja irrota telineen
vasemmanpuoleinen osa ( 2).
Paina painiketta ( 1) ja työnnä telineen
vasen osa oikeanpuoleiseen osaan
( 2 ).
