Page 89 of 257
Mittarit ja käyttölaitteet87sininen:päällekytkennän vahvis‐tusvalkoinen:päällekytkennän vahvis‐
tus
Mittariston merkkivalot
Versiosta riippuen saatavilla on kaksi
mittaristoa:
Page 90 of 257
88Mittarit ja käyttölaitteetKeskitason mittaristo
Page 91 of 257
Mittarit ja käyttölaitteet89Ylemmän tason mittaristo
Page 92 of 257

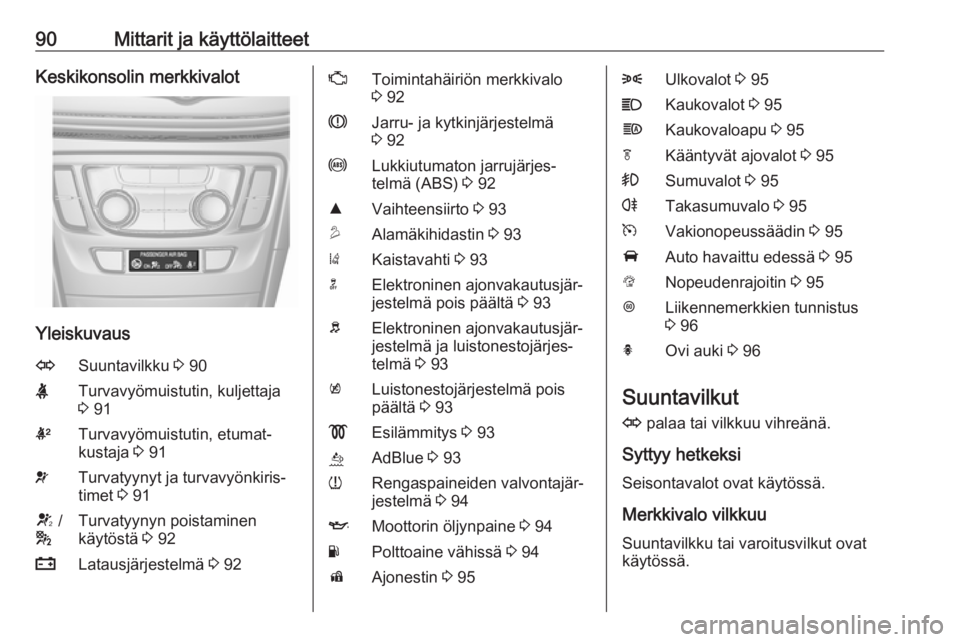

90Mittarit ja käyttölaitteetKeskikonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 90XTurvavyömuistutin, kuljettaja
3 91kTurvavyömuistutin, etumat‐
kustaja 3 91vTurvatyynyt ja turvavyönkiris‐
timet 3 91V /
*Turvatyynyn poistaminen
käytöstä 3 92pLatausjärjestelmä 3 92ZToimintahäiriön merkkivalo
3 92RJarru- ja kytkinjärjestelmä
3 92uLukkiutumaton jarrujärjes‐
telmä (ABS) 3 92RVaihteensiirto 3 93uAlamäkihidastin 3 93)Kaistavahti 3 93nElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 93bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 93kLuistonestojärjestelmä pois
päältä 3 93!Esilämmitys 3 93ùAdBlue 3 93wRengaspaineiden valvontajär‐
jestelmä 3 94IMoottorin öljynpaine 3 94YPolttoaine vähissä 3 94dAjonestin 3 958Ulkovalot 3 95CKaukovalot 3 95fKaukovaloapu 3 95fKääntyvät ajovalot 3 95>Sumuvalot 3 95rTakasumuvalo 3 95mVakionopeussäädin 3 95AAuto havaittu edessä 3 95LNopeudenrajoitin 3 95LLiikennemerkkien tunnistus
3 96hOvi auki 3 96
Suuntavilkut
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi
Seisontavalot ovat käytössä.
Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut ovat
käytössä.
Page 93 of 257

Mittarit ja käyttölaitteet91Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Polttimon vaihto 3 189.
Sulakkeet 3 194.
Suuntavilkut 3 121.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen X palaa tai vilk‐
kuu punaisena mittaristossa.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena keskikon‐ solissa kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
kunnes turvavyö on kiinnitetty.Takaistuimien turvavöiden tila
(keskitason näytöllä varustetut
autot)
X palaa tai vilkkuu valkoisena tai
harmaana kuljettajan tietokeskuk‐
sessa moottorin käynnistämisen
jälkeen.
Syttyy valkoisena
Turvavyö on kiinnittämättä.
Palaa harmaana
Turvavyö on kiinnitetty.
Vilkkuu valkoisena tai harmaana
Kiinnitetty turvavyö on irrotettu.
Turvavyön kiinnitys 3 43.
Takaistuimien turvavöiden tila (ylemmän tason näytöllä
varustetut autot)
X palaa vihreänä tai harmaana tai
vilkkuu keltaisena kuljettajan tieto‐
keskuksessa moottorin käynnistämi‐
sen jälkeen.
Palaa harmaana
Turvavyö on kiinnittämättä.Palaa vihreänä
Turvavyö on kiinnitetty.
Vilkkuu keltaisena
Kiinnitetty turvavyö on irrotettu.
Turvavyön kiinnitys 3 43.
Turvatyynyt ja turvavyönkiristimet
v palaa punaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa muutaman sekunnin ajan. Jos
se ei syty, ei sammu muutaman
sekunnin kuluttua tai jos se syttyy
ajon aikana, turvatyynyjärjestel‐
mässä on toimintahäiriö. Käänny
korjaamon puoleen. Turvatyynyt ja
turvavöiden esikiristimet eivät ehkä
laukea onnettomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet 3 42.
Page 94 of 257

92Mittarit ja käyttölaitteetTurvatyynyjärjestelmä 3 45.
Turvatyynyn poistaminen käytöstä
V palaa keltaisena.
Etumatkustajan turvatyyny on aktivoi‐
tuna.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty 3 50.9 Vaara
Lapsen kuolemaan johtavan
henkilövahingon vaara, jos lasten
turvalaitetta käytetään etuistui‐
mella etumatkustajan turvatyynyn
ollessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan
turvatyynyn ollessa poiskytket‐
tynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Pysäytä, sammuta moottori. Akku ei
lataudu. Moottorin jäähdytys saattaa
olla keskeytynyt. Jarrutehostin voi
lakata vaikuttamasta. Käänny korjaa‐ mon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.Jarru- ja kytkinjärjestelmä
R palaa punaisena.
Jarru- ja kytkinnesteen taso on liian
alhainen, kun käsikäyttöistä seisonta‐
jarrua ei kytketä 3 186.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Syttyy, kun käsikäyttöinen seisonta‐
jarru kytketään ja sytytysvirta on
kytkettynä 3 151.
Lukkiutumaton jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen
jälkeen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se syttyy
ajon aikana, ABS-järjestelmässä on
Page 95 of 257

Mittarit ja käyttölaitteet93häiriö. Jarrujärjestelmä toimii
edelleen, mutta lukkiutumisenesto ei
toimi.
Lukkiutumaton jarrujärjestelmä
3 151.
Vaihteensiirto Näytössä näkyy R tai S ja suurem‐
man tai alemman vaihteen numero, kun ylös- tai alasvaihtoa suositellaan
polttoaineen säästämiseksi.
Alamäkihidastin u palaa tai vilkkuu vihreänä.
Palaa vihreänä Järjestelmä on toimintavalmiudessa.
Vilkkuu vihreänäJärjestelmä on käytössä.
Kaistavahti
) palaa vihreänä tai vilkkuu keltai‐
sena.Palaa vihreänä
Järjestelmä on käytössä ja toiminta‐valmis.
Vilkkuu keltaisena Järjestelmä havaitsee tahattoman
kaistanvaihdon.
Kaistavahti 3 168.
Elektroninen ajonvakautus‐
järjestelmä pois päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakautus‐järjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.Merkkivalo vilkkuu
Järjestelmä on kytkeytynyt aktiivisesti
toimintaan. Moottorin teho voi heiken‐ tyä ja auto voi hieman jarruttaa auto‐maattisesti.
Elektroninen ajonvakauden hallinta‐
järjestelmä 3 153.
Luistonestojärjestelmä 3 152.
Luistonestojärjestelmä pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus
! palaa keltaisena.
Dieselmoottorin hehkutus on akti‐
voitu. Se kytkeytyy päälle ainoastaan
matalissa lämpötiloissa.
AdBlue
ù vilkkuu keltaisena.
Page 96 of 257

94Mittarit ja käyttölaitteetAdBlue-neste on vähissä. Lisää
AdBlue-nestettä mahdollisimman
pian moottorin käynnistyksen estämi‐ sen välttämiseksi.
Rengaspaineidenvalvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen.
Pysähdy heti ja tarkasta rengaspai‐
neet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua. Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 202.
Moottorin öljynpaine
I palaa punaisena.Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla
keskeytynyt. Moottori voi vaurioi‐
tua ja leikata kiinni, jolloin vetävät
pyörät lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen
vaativat huomattavasti enemmän
voimaa moottorin ollessa sammu‐
tettuna. Autostop-toiminnon
aikana jarrutehostin toimii
normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 184.
Polttoaine vähissä
Y palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Tankkaaminen 3 172.
Katalysaattori 3 143.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 188.
