2018.5 OPEL KARL Instrukcja obsługi (in Polish)

Dane techniczne199Masa pojazdu
Masa własnaSilnikManualna skrzynia biegówManualno-automatycznaskrzynia biegówAutomatyczna skrzynia biegówminimum / maksimum
[kg]D10XE938 / 1034938 / 1039–B10XL LPG1024 / 1091––
Wyposażenie opcjonalne zwiększa masę własną pojazdu. Informacje dotyczące przewożenia bagażu 3 60.

200Dane techniczneWymiary pojazduDługość [mm]3675Szerokość bez lusterek zewnętrznych [mm]1595-16323)Szerokość z dwoma lusterkami zewnętrznymi [mm]1876Wysokość (bez anteny) [mm] bez bagażnika dachowego1476-1495 3)Długość podłogi przestrzeni bagażowej [mm]486Długość przestrzeni bagażowej po złożeniu tylnych foteli [mm]1109Szerokość przestrzeni bagażowej [mm]968Wysokość przestrzeni bagażowej z osłoną [mm]499Wysokość otworu załadunkowego przestrzeni bagażowej [mm]608Rozstaw osi [mm]2385Średnica zawracania [m] 3)9,8 - 10,73)
W zależności od wersji wyposażenia.Pojemności
Olej silnikowySilnikD10XE
B10XL LPGwraz z filtrem [l]3,5pomiędzy oznaczeniami MIN i MAX [l]1,0

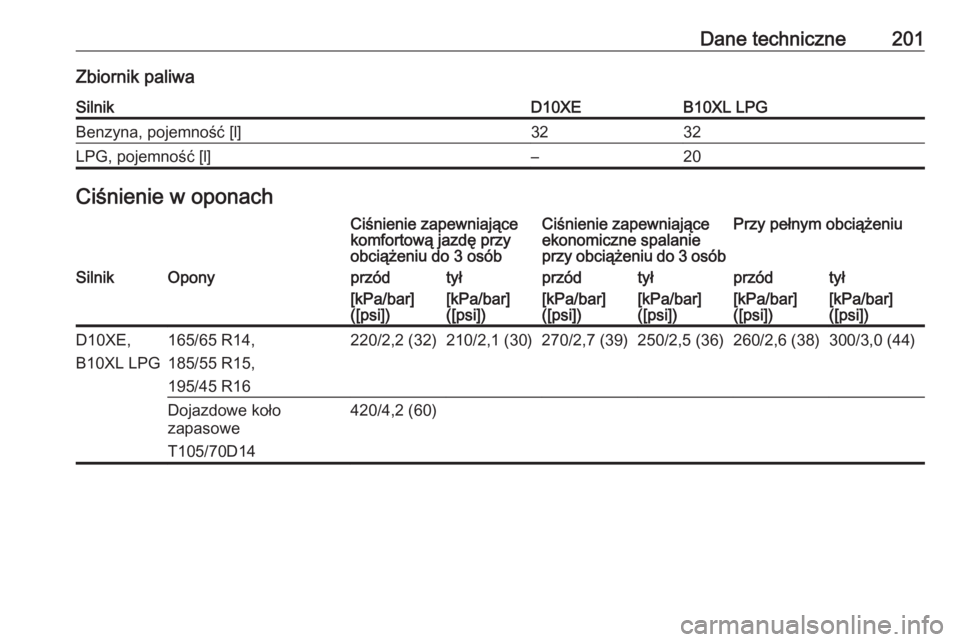

Dane techniczne201Zbiornik paliwaSilnikD10XEB10XL LPGBenzyna, pojemność [l]3232LPG, pojemność [l]–20Ciśnienie w oponachCiśnienie zapewniające
komfortową jazdę przy
obciążeniu do 3 osóbCiśnienie zapewniające
ekonomiczne spalanie
przy obciążeniu do 3 osóbPrzy pełnym obciążeniuSilnikOponyprzódtyłprzódtyłprzódtył[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])D10XE,
B10XL LPG165/65 R14,
185/55 R15,
195/45 R16220/2,2 (32)210/2,1 (30)270/2,7 (39)250/2,5 (36)260/2,6 (38)300/3,0 (44)Dojazdowe koło
zapasowe
T105/70D14420/4,2 (60)

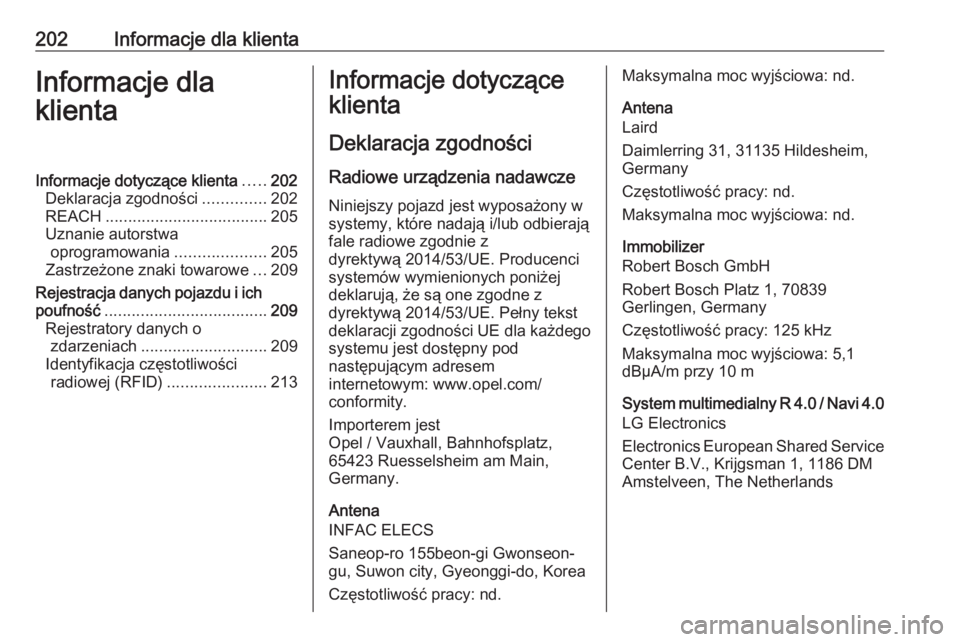

202Informacje dla klientaInformacje dla
klientaInformacje dotyczące klienta .....202
Deklaracja zgodności ..............202
REACH .................................... 205
Uznanie autorstwa oprogramowania ....................205
Zastrzeżone znaki towarowe ...209
Rejestracja danych pojazdu i ich
poufność .................................... 209
Rejestratory danych o zdarzeniach ............................ 209
Identyfikacja częstotliwości radiowej (RFID) ......................213Informacje dotyczące
klienta
Deklaracja zgodności Radiowe urządzenia nadawcze
Niniejszy pojazd jest wyposażony w
systemy, które nadają i/lub odbierają
fale radiowe zgodnie z
dyrektywą 2014/53/UE. Producenci
systemów wymienionych poniżej
deklarują, że są one zgodne z
dyrektywą 2014/53/UE. Pełny tekst
deklaracji zgodności UE dla każdego
systemu jest dostępny pod
następującym adresem
internetowym: www.opel.com/
conformity.
Importerem jest
Opel / Vauxhall, Bahnhofsplatz,
65423 Ruesselsheim am Main,
Germany.
Antena
INFAC ELECS
Saneop-ro 155beon-gi Gwonseon-
gu, Suwon city, Gyeonggi-do, Korea
Częstotliwość pracy: nd.Maksymalna moc wyjściowa: nd.
Antena
Laird
Daimlerring 31, 31135 Hildesheim,
Germany
Częstotliwość pracy: nd.
Maksymalna moc wyjściowa: nd.
Immobilizer
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Częstotliwość pracy: 125 kHz
Maksymalna moc wyjściowa: 5,1
dBµA/m przy 10 m
System multimedialny R 4.0 / Navi 4.0
LG Electronics
Electronics European Shared Service
Center B.V., Krijgsman 1, 1186 DM
Amstelveen, The Netherlands

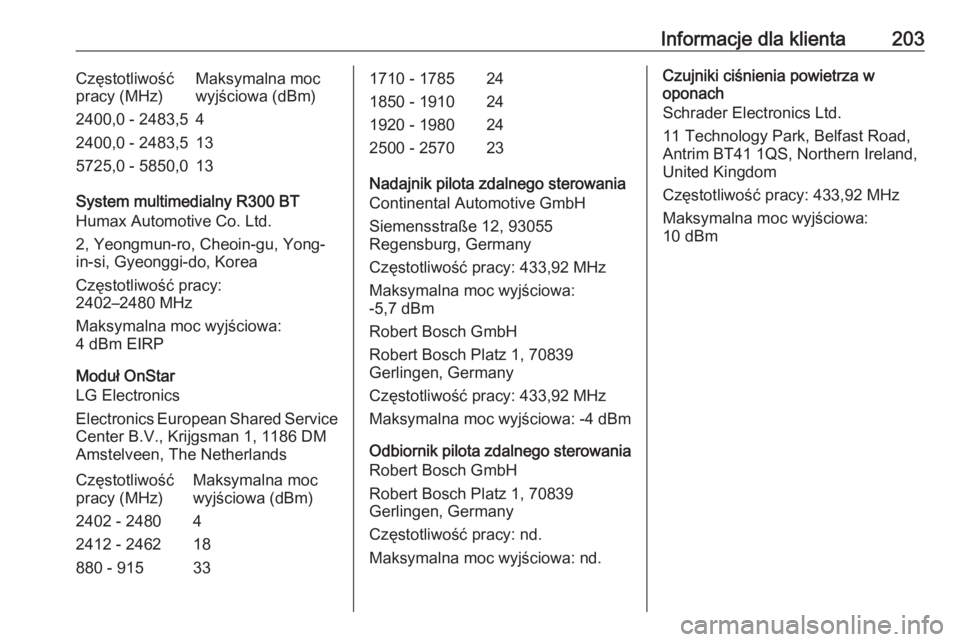

Informacje dla klienta203Częstotliwość
pracy (MHz)Maksymalna moc
wyjściowa (dBm)2400,0 - 2483,542400,0 - 2483,5135725,0 - 5850,013
System multimedialny R300 BT
Humax Automotive Co. Ltd.
2, Yeongmun-ro, Cheoin-gu, Yong-
in-si, Gyeonggi-do, Korea
Częstotliwość pracy:
2402–2480 MHz
Maksymalna moc wyjściowa:
4 dBm EIRP
Moduł OnStar
LG Electronics
Electronics European Shared Service
Center B.V., Krijgsman 1, 1186 DM
Amstelveen, The Netherlands
Częstotliwość
pracy (MHz)Maksymalna moc
wyjściowa (dBm)2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Nadajnik pilota zdalnego sterowania
Continental Automotive GmbH
Siemensstraße 12, 93055
Regensburg, Germany
Częstotliwość pracy: 433,92 MHz
Maksymalna moc wyjściowa:
-5,7 dBm
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Częstotliwość pracy: 433,92 MHz
Maksymalna moc wyjściowa: -4 dBm
Odbiornik pilota zdalnego sterowania
Robert Bosch GmbH
Robert Bosch Platz 1, 70839
Gerlingen, Germany
Częstotliwość pracy: nd.
Maksymalna moc wyjściowa: nd.
Czujniki ciśnienia powietrza w
oponach
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Częstotliwość pracy: 433,92 MHz
Maksymalna moc wyjściowa:
10 dBm

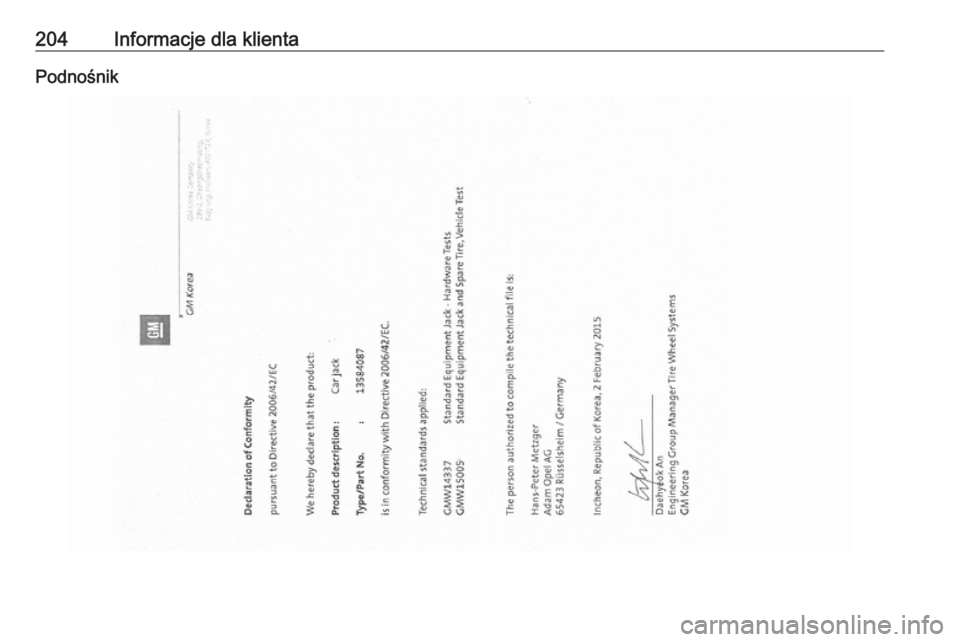

204Informacje dla klientaPodnośnik

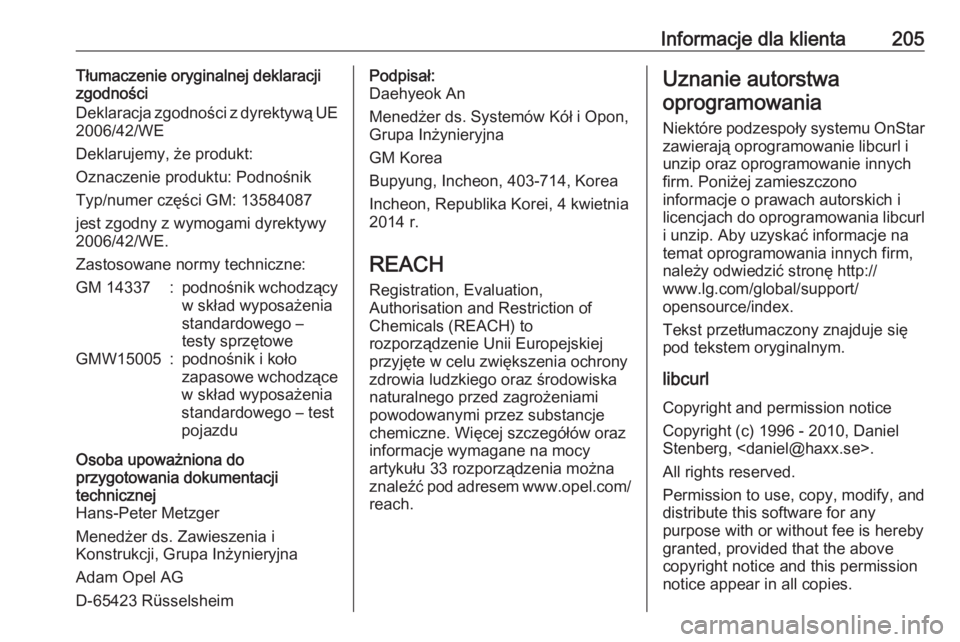

Informacje dla klienta205Tłumaczenie oryginalnej deklaracji
zgodności
Deklaracja zgodności z dyrektywą UE
2006/42/WE
Deklarujemy, że produkt:
Oznaczenie produktu: Podnośnik
Typ/numer części GM: 13584087
jest zgodny z wymogami dyrektywy
2006/42/WE.
Zastosowane normy techniczne:GM 14337:podnośnik wchodzący
w skład wyposażenia
standardowego –
testy sprzętoweGMW15005:podnośnik i koło
zapasowe wchodzące
w skład wyposażenia
standardowego – test
pojazduOsoba upoważniona do
przygotowania dokumentacji
technicznej
Hans-Peter Metzger
Menedżer ds. Zawieszenia i
Konstrukcji, Grupa Inżynieryjna
Adam Opel AG
D-65423 RüsselsheimPodpisał:
Daehyeok An
Menedżer ds. Systemów Kół i Opon,
Grupa Inżynieryjna
GM Korea
Bupyung, Incheon, 403-714, Korea
Incheon, Republika Korei, 4 kwietnia
2014 r.
REACH Registration, Evaluation,
Authorisation and Restriction of
Chemicals (REACH) to
rozporządzenie Unii Europejskiej
przyjęte w celu zwiększenia ochrony zdrowia ludzkiego oraz środowiska
naturalnego przed zagrożeniami
powodowanymi przez substancje
chemiczne. Więcej szczegółów oraz
informacje wymagane na mocy
artykułu 33 rozporządzenia można
znaleźć pod adresem www.opel.com/
reach.Uznanie autorstwa
oprogramowania
Niektóre podzespoły systemu OnStar
zawierają oprogramowanie libcurl i
unzip oraz oprogramowanie innych
firm. Poniżej zamieszczono
informacje o prawach autorskich i
licencjach do oprogramowania libcurl i unzip. Aby uzyskać informacje na
temat oprogramowania innych firm, należy odwiedzić stronę http://
www.lg.com/global/support/
opensource/index.
Tekst przetłumaczony znajduje się
pod tekstem oryginalnym.
libcurl Copyright and permission notice
Copyright (c) 1996 - 2010, Daniel
Stenberg, .
All rights reserved.
Permission to use, copy, modify, and
distribute this software for any
purpose with or without fee is hereby
granted, provided that the above
copyright notice and this permission
notice appear in all copies.

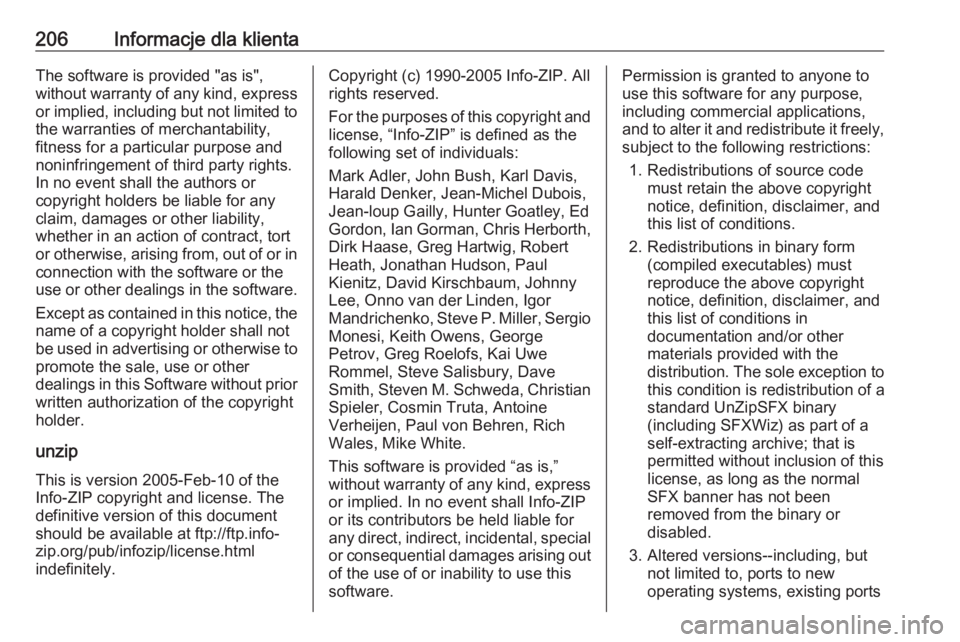

206Informacje dla klientaThe software is provided "as is",
without warranty of any kind, express or implied, including but not limited to
the warranties of merchantability,
fitness for a particular purpose and
noninfringement of third party rights.
In no event shall the authors or
copyright holders be liable for any
claim, damages or other liability,
whether in an action of contract, tort
or otherwise, arising from, out of or in connection with the software or the
use or other dealings in the software.
Except as contained in this notice, the
name of a copyright holder shall not
be used in advertising or otherwise to promote the sale, use or other
dealings in this Software without prior
written authorization of the copyright
holder.
unzip This is version 2005-Feb-10 of the
Info-ZIP copyright and license. The
definitive version of this document
should be available at ftp://ftp.info-
zip.org/pub/infozip/license.html
indefinitely.Copyright (c) 1990-2005 Info-ZIP. All
rights reserved.
For the purposes of this copyright and
license, “Info-ZIP” is defined as the
following set of individuals:
Mark Adler, John Bush, Karl Davis,
Harald Denker, Jean-Michel Dubois,
Jean-loup Gailly, Hunter Goatley, Ed
Gordon, Ian Gorman, Chris Herborth, Dirk Haase, Greg Hartwig, Robert
Heath, Jonathan Hudson, Paul
Kienitz, David Kirschbaum, Johnny
Lee, Onno van der Linden, Igor
Mandrichenko, Steve P. Miller, Sergio
Monesi, Keith Owens, George
Petrov, Greg Roelofs, Kai Uwe
Rommel, Steve Salisbury, Dave
Smith, Steven M. Schweda, Christian Spieler, Cosmin Truta, Antoine
Verheijen, Paul von Behren, Rich
Wales, Mike White.
This software is provided “as is,” without warranty of any kind, express or implied. In no event shall Info-ZIP
or its contributors be held liable for
any direct, indirect, incidental, special
or consequential damages arising out
of the use of or inability to use this
software.Permission is granted to anyone to
use this software for any purpose,
including commercial applications,
and to alter it and redistribute it freely,
subject to the following restrictions:
1. Redistributions of source code must retain the above copyright
notice, definition, disclaimer, and
this list of conditions.
2. Redistributions in binary form (compiled executables) must
reproduce the above copyright
notice, definition, disclaimer, and
this list of conditions in
documentation and/or other
materials provided with the
distribution. The sole exception to
this condition is redistribution of a
standard UnZipSFX binary
(including SFXWiz) as part of a
self-extracting archive; that is
permitted without inclusion of this
license, as long as the normal
SFX banner has not been
removed from the binary or
disabled.
3. Altered versions--including, but not limited to, ports to new
operating systems, existing ports
