2018.5 OPEL KARL Instrukcja obsługi (in Polish)

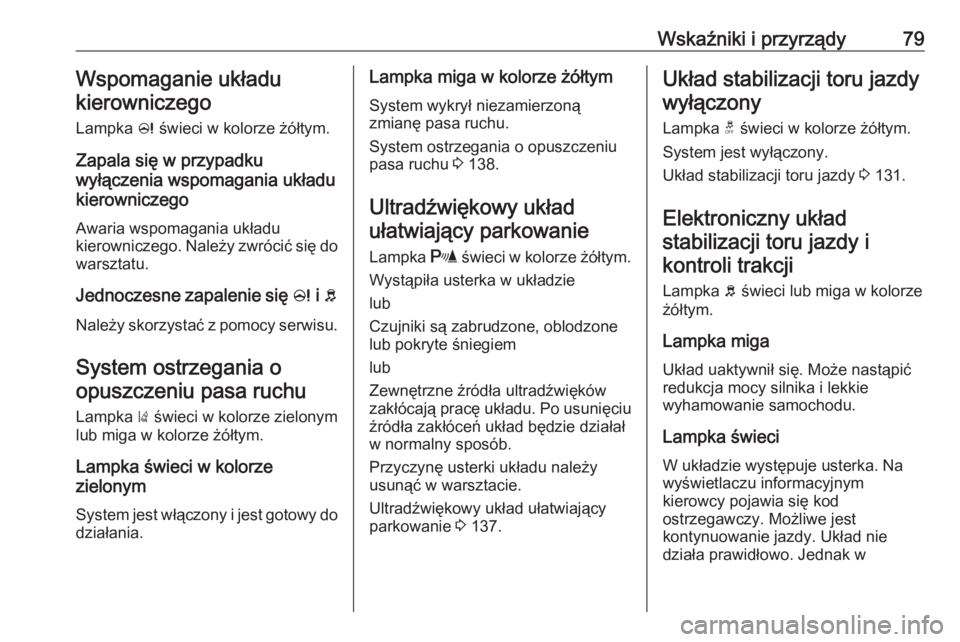

Wskaźniki i przyrządy79Wspomaganie układu
kierowniczego
Lampka c świeci w kolorze żółtym.
Zapala się w przypadku
wyłączenia wspomagania układu
kierowniczego
Awaria wspomagania układu
kierowniczego. Należy zwrócić się do
warsztatu.
Jednoczesne zapalenie się c i b
Należy skorzystać z pomocy serwisu.
System ostrzegania o opuszczeniu pasa ruchu
Lampka ) świeci w kolorze zielonym
lub miga w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
System ostrzegania o opuszczeniu
pasa ruchu 3 138.
Ultradźwiękowy układ ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
lub
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
lub
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 137.Układ stabilizacji toru jazdy
wyłączony
Lampka t świeci w kolorze żółtym.
System jest wyłączony.
Układ stabilizacji toru jazdy 3 131.
Elektroniczny układ stabilizacji toru jazdy ikontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka miga Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Lampka świeci W układzie występuje usterka. Na
wyświetlaczu informacyjnym
kierowcy pojawia się kod
ostrzegawczy. Możliwe jest
kontynuowanie jazdy. Układ nie
działa prawidłowo. Jednak w

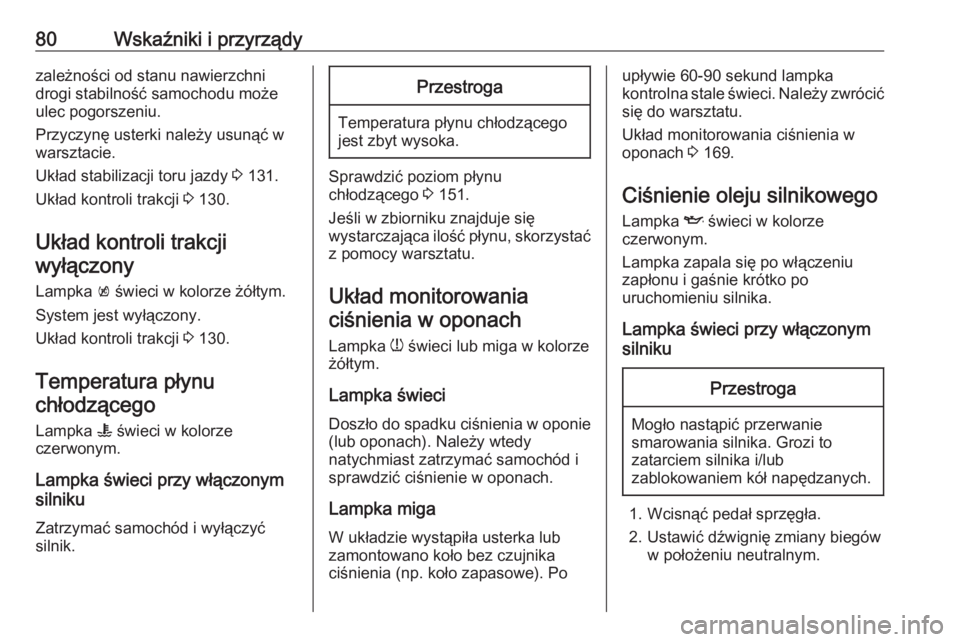

80Wskaźniki i przyrządyzależności od stanu nawierzchni
drogi stabilność samochodu może
ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Układ stabilizacji toru jazdy 3 131.
Układ kontroli trakcji 3 130.
Układ kontroli trakcji wyłączony
Lampka k świeci w kolorze żółtym.
System jest wyłączony.
Układ kontroli trakcji 3 130.
Temperatura płynu
chłodzącego
Lampka W świeci w kolorze
czerwonym.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik.Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Sprawdzić poziom płynu
chłodzącego 3 151.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Układ monitorowaniaciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Układ monitorowania ciśnienia w
oponach 3 169.
Ciśnienie oleju silnikowego Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym.

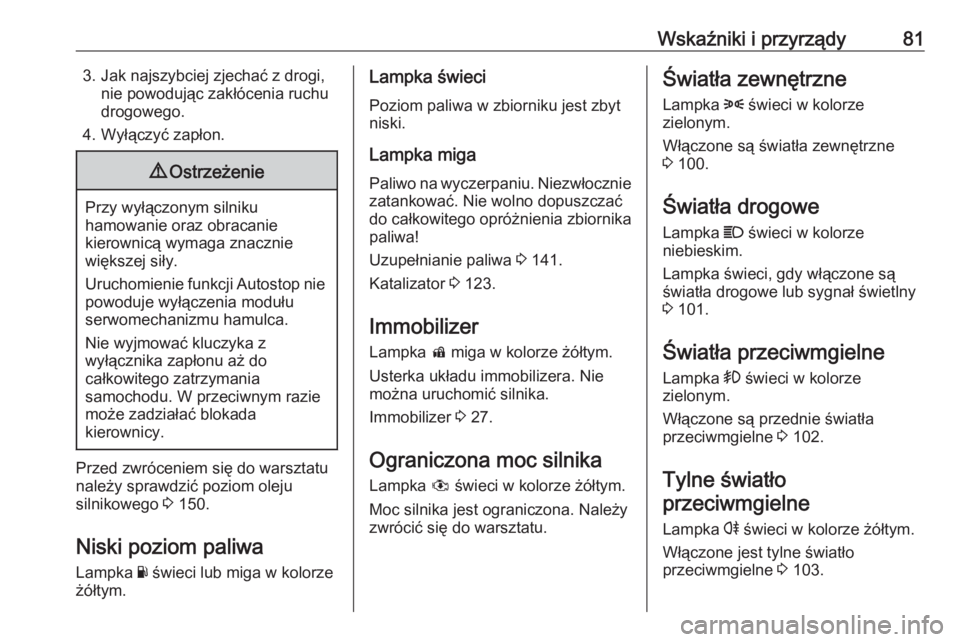

Wskaźniki i przyrządy813. Jak najszybciej zjechać z drogi,nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły.
Uruchomienie funkcji Autostop nie
powoduje wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu aż do
całkowitego zatrzymania
samochodu. W przeciwnym razie
może zadziałać blokada
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 150.
Niski poziom paliwa Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga
Paliwo na wyczerpaniu. Niezwłocznie
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Uzupełnianie paliwa 3 141.
Katalizator 3 123.
Immobilizer Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
można uruchomić silnika.
Immobilizer 3 27.
Ograniczona moc silnika Lampka # świeci w kolorze żółtym.
Moc silnika jest ograniczona. Należy
zwrócić się do warsztatu.Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 100.
Światła drogowe Lampka C świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe lub sygnał świetlny
3 101.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 102.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 103.

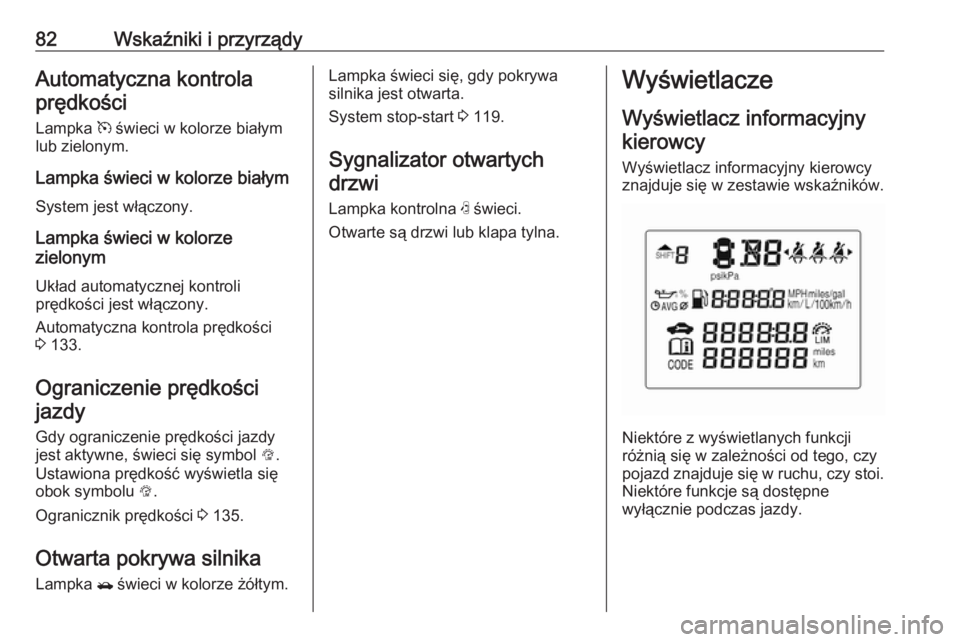

82Wskaźniki i przyrządyAutomatyczna kontrolaprędkości
Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.
Lampka świeci w kolorze
zielonym
Układ automatycznej kontroli
prędkości jest włączony.
Automatyczna kontrola prędkości
3 133.
Ograniczenie prędkości
jazdy
Gdy ograniczenie prędkości jazdy
jest aktywne, świeci się symbol L.
Ustawiona prędkość wyświetla się
obok symbolu L.
Ogranicznik prędkości 3 135.
Otwarta pokrywa silnika Lampka / świeci w kolorze żółtym.Lampka świeci się, gdy pokrywa
silnika jest otwarta.
System stop-start 3 119.
Sygnalizator otwartych drzwi
Lampka kontrolna N świeci.
Otwarte są drzwi lub klapa tylna.Wyświetlacze
Wyświetlacz informacyjnykierowcy
Wyświetlacz informacyjny kierowcy
znajduje się w zestawie wskaźników.
Niektóre z wyświetlanych funkcji
różnią się w zależności od tego, czy
pojazd znajduje się w ruchu, czy stoi. Niektóre funkcje są dostępne
wyłącznie podczas jazdy.

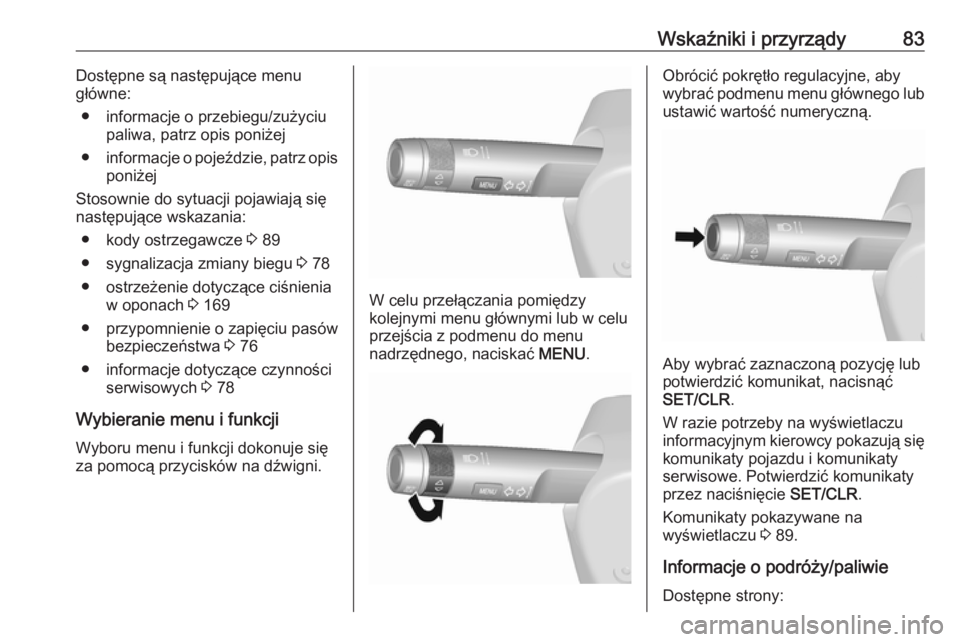

Wskaźniki i przyrządy83Dostępne są następujące menu
główne:
● informacje o przebiegu/zużyciu paliwa, patrz opis poniżej
● informacje o pojeździe, patrz opis
poniżej
Stosownie do sytuacji pojawiają się
następujące wskazania:
● kody ostrzegawcze 3 89
● sygnalizacja zmiany biegu 3 78
● ostrzeżenie dotyczące ciśnienia w oponach 3 169
● przypomnienie o zapięciu pasów bezpieczeństwa 3 76
● informacje dotyczące czynności serwisowych 3 78
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się za pomocą przycisków na dźwigni.
W celu przełączania pomiędzy
kolejnymi menu głównymi lub w celu
przejścia z podmenu do menu
nadrzędnego, naciskać MENU.
Obrócić pokrętło regulacyjne, aby
wybrać podmenu menu głównego lub
ustawić wartość numeryczną.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
SET/CLR .
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy pokazują się
komunikaty pojazdu i komunikaty
serwisowe. Potwierdzić komunikaty
przez naciśnięcie SET/CLR.
Komunikaty pokazywane na
wyświetlaczu 3 89.
Informacje o podróży/paliwie
Dostępne strony:

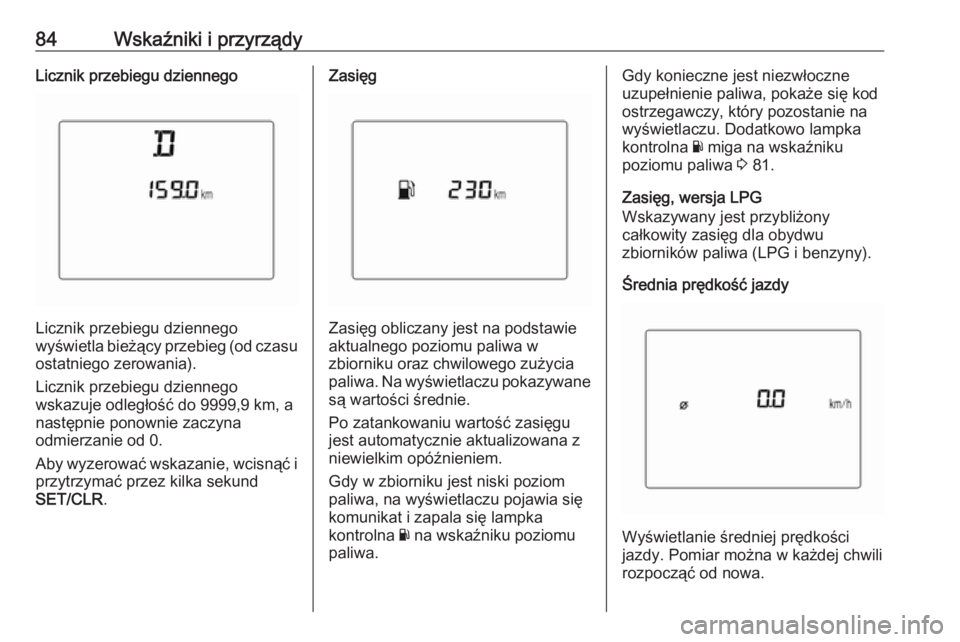

84Wskaźniki i przyrządyLicznik przebiegu dziennego
Licznik przebiegu dziennego
wyświetla bieżący przebieg (od czasu
ostatniego zerowania).
Licznik przebiegu dziennego
wskazuje odległość do 9999,9 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Aby wyzerować wskazanie, wcisnąć i przytrzymać przez kilka sekund
SET/CLR .
Zasięg
Zasięg obliczany jest na podstawie
aktualnego poziomu paliwa w
zbiorniku oraz chwilowego zużycia
paliwa. Na wyświetlaczu pokazywane są wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy w zbiorniku jest niski poziom
paliwa, na wyświetlaczu pojawia się
komunikat i zapala się lampka
kontrolna Y na wskaźniku poziomu
paliwa.
Gdy konieczne jest niezwłoczne
uzupełnienie paliwa, pokaże się kod
ostrzegawczy, który pozostanie na
wyświetlaczu. Dodatkowo lampka
kontrolna Y miga na wskaźniku
poziomu paliwa 3 81.
Zasięg, wersja LPG
Wskazywany jest przybliżony
całkowity zasięg dla obydwu
zbiorników paliwa (LPG i benzyny).
Średnia prędkość jazdy
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.

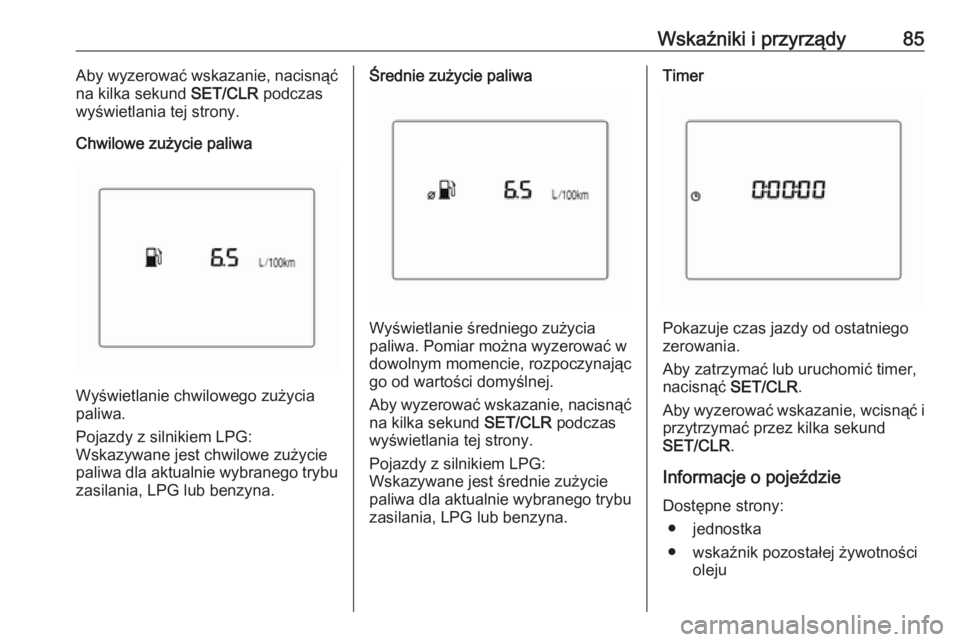

Wskaźniki i przyrządy85Aby wyzerować wskazanie, nacisnąć
na kilka sekund SET/CLR podczas
wyświetlania tej strony.
Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.
Pojazdy z silnikiem LPG:
Wskazywane jest chwilowe zużycie
paliwa dla aktualnie wybranego trybu
zasilania, LPG lub benzyna.
Średnie zużycie paliwa
Wyświetlanie średniego zużycia
paliwa. Pomiar można wyzerować w dowolnym momencie, rozpoczynającgo od wartości domyślnej.
Aby wyzerować wskazanie, nacisnąć
na kilka sekund SET/CLR podczas
wyświetlania tej strony.
Pojazdy z silnikiem LPG:
Wskazywane jest średnie zużycie paliwa dla aktualnie wybranego trybu
zasilania, LPG lub benzyna.
Timer
Pokazuje czas jazdy od ostatniego
zerowania.
Aby zatrzymać lub uruchomić timer, nacisnąć SET/CLR.
Aby wyzerować wskazanie, wcisnąć i przytrzymać przez kilka sekund
SET/CLR .
Informacje o pojeździe
Dostępne strony: ● jednostka
● wskaźnik pozostałej żywotności oleju

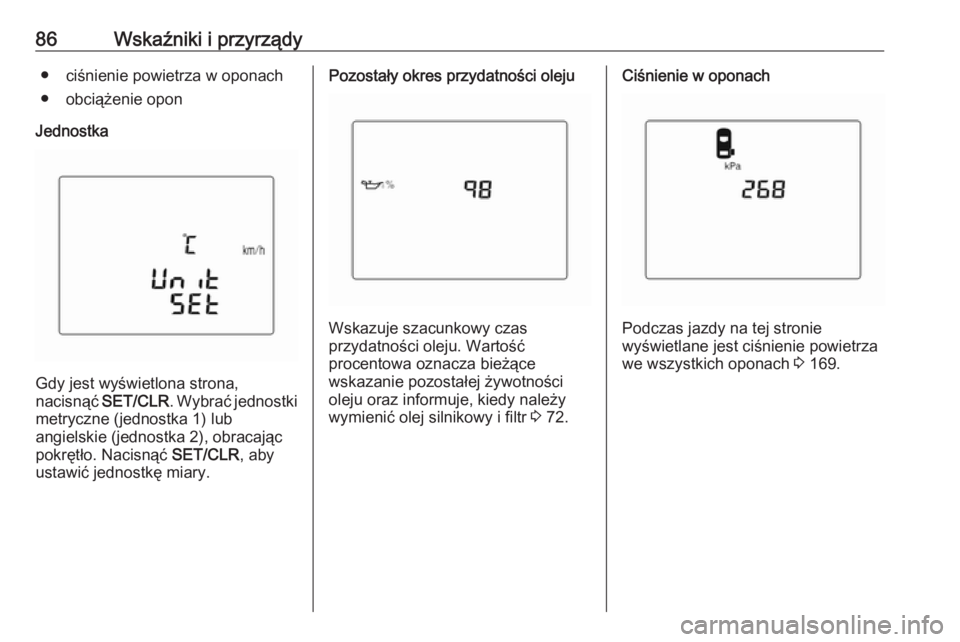

86Wskaźniki i przyrządy● ciśnienie powietrza w oponach● obciążenie opon
Jednostka
Gdy jest wyświetlona strona,
nacisnąć SET/CLR . Wybrać jednostki
metryczne (jednostka 1) lub angielskie (jednostka 2), obracając
pokrętło. Nacisnąć SET/CLR, aby
ustawić jednostkę miary.
Pozostały okres przydatności oleju
Wskazuje szacunkowy czas
przydatności oleju. Wartość
procentowa oznacza bieżące
wskazanie pozostałej żywotności
oleju oraz informuje, kiedy należy
wymienić olej silnikowy i filtr 3 72.
Ciśnienie w oponach
Podczas jazdy na tej stronie
wyświetlane jest ciśnienie powietrza
we wszystkich oponach 3 169.
