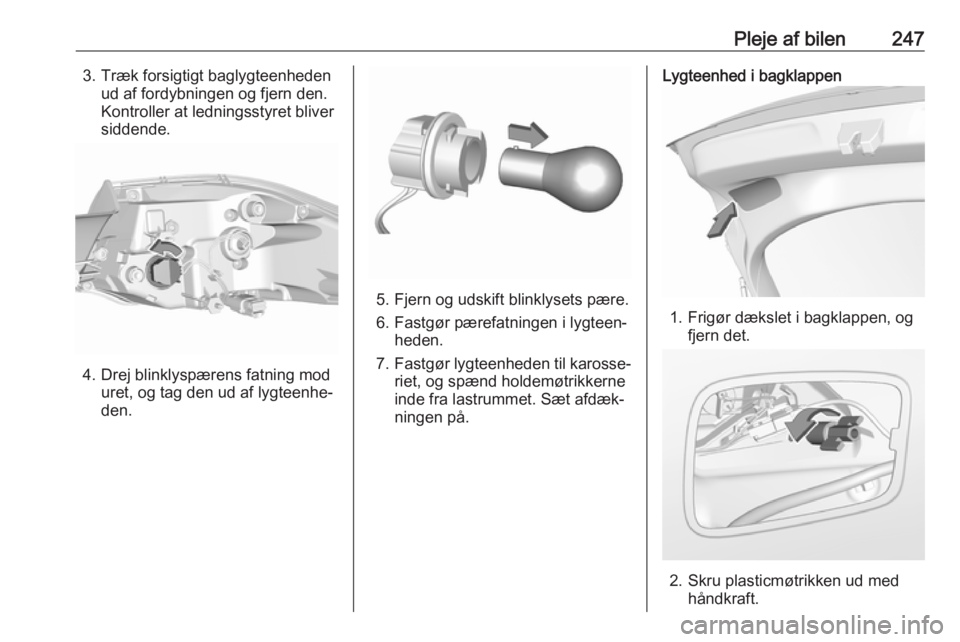

Pleje af bilen2473. Træk forsigtigt baglygteenhedenud af fordybningen og fjern den.
Kontroller at ledningsstyret bliver
siddende.
4. Drej blinklyspærens fatning mod uret, og tag den ud af lygteenhe‐
den.
5. Fjern og udskift blinklysets pære.
6. Fastgør pærefatningen i lygteen‐ heden.
7. Fastgør lygteenheden til karosse‐
riet, og spænd holdemøtrikkerne
inde fra lastrummet. Sæt afdæk‐ ningen på.
Lygteenhed i bagklappen
1. Frigør dækslet i bagklappen, og fjern det.
2. Skru plasticmøtrikken ud med håndkraft.

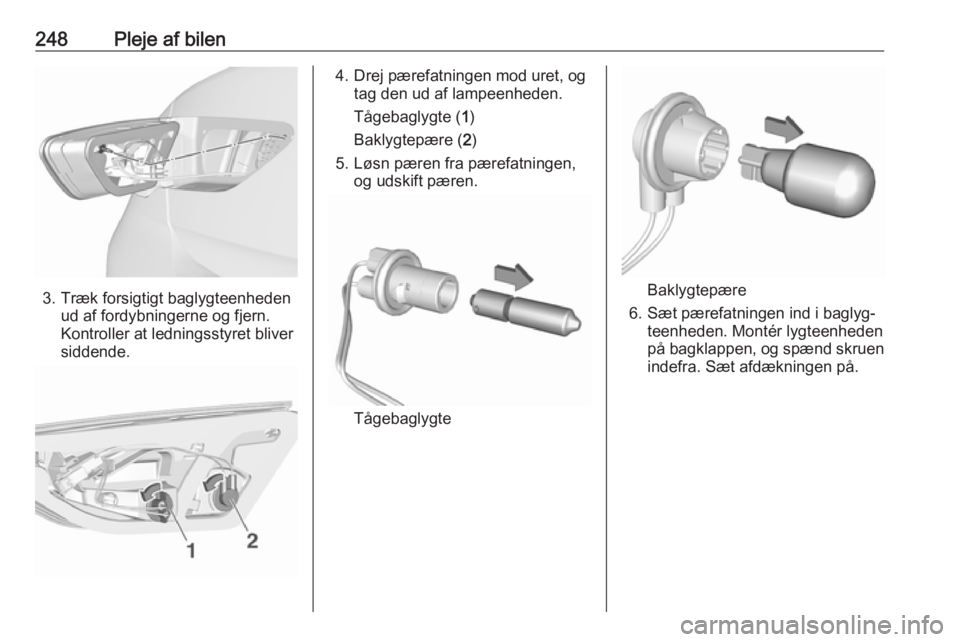

248Pleje af bilen
3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.
Kontroller at ledningsstyret bliver
siddende.
4. Drej pærefatningen mod uret, og tag den ud af lampeenheden.
Tågebaglygte ( 1)
Baklygtepære ( 2)
5. Løsn pæren fra pærefatningen, og udskift pæren.
Tågebaglygte
Baklygtepære
6. Sæt pærefatningen ind i baglyg‐ teenheden. Montér lygteenheden
på bagklappen, og spænd skruen
indefra. Sæt afdækningen på.

Pleje af bilen249Sports Tourer, Country TourerLygteenhed i karrosseriet
1. Åbn dækslerne med en skrue‐ trækker. Udskru og afmonter
begge skruer.
2. Træk forsigtigt baglygteenheden ud af fordybningen og fjern den.
Kontroller at ledningsstyret bliver
siddende.
3. Drej blinklyspærens fatning mod uret, og tag den ud af lygteenhe‐
den.
4. Løsn pæren fra pærefatningen, og udskift blinklysets pære.
5. Fastgør pærefatningen i lygteen‐ heden.
6. Fastgør lygteenheden på karros‐ seriet og tilspænd skruerne. Luk
dækslerne.

250Pleje af bilenLygteenhed i bagklappen
1. Frigør dækslet i bagklappen, ogfjern det.
2. Skru plasticmøtrikken ud med håndkraft.
3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.
Kontroller at ledningsstyret bliver
siddende.
4. Drej pærefatningen mod uret, og tag den ud af lampeenheden.
Tågebaglygte ( 1)
Baklygtepære ( 2)
5. Løsn pæren fra pærefatningen, og udskift pæren.
Tågebaglygte

Pleje af bilen251
Baklygtepære
6. Sæt pærefatningen ind i baglyg‐ teenheden. Montér lygteenheden
på bagklappen, og spænd skruen
indefra. Sæt afdækningen på.
Sideblinklys
Afmonter lampehuset for at udskiftepæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej fatningen mod uret, og fjern den fra huset.
3. Tag pæren ud af fatningen, ogudskift den.

252Pleje af bilen4. Isæt fatningen, og drej den meduret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys Nummerpladelyset er udformet som
lysdioder og kan ikke udskiftes. Hvis
lysdioderne er defekte, skal de
udskiftes på et værksted.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i bagagerumFå pærerne udskiftet af et værksted.
Instrumentlys
Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● motorrum
● instrumentpanel
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd.Forsigtig
Sikringen må ikke udskiftes, før
årsagen til fejlen er afhjulpet.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.

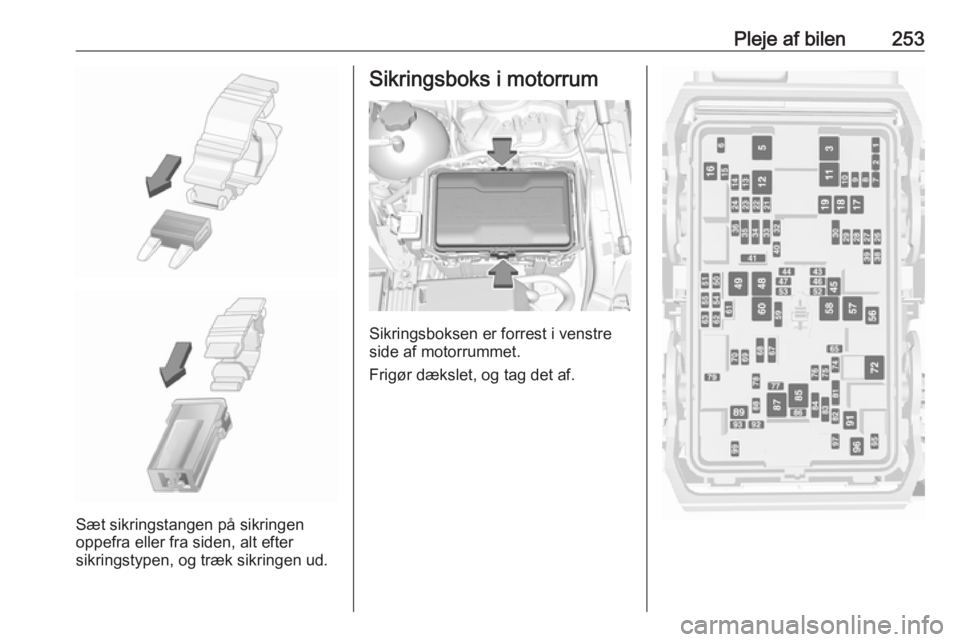

Pleje af bilen253
Sæt sikringstangen på sikringen
oppefra eller fra siden, alt efter
sikringstypen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.

254Pleje af bilenNr.Strømkreds1–2–3ABS4–5–6Bagklap7Tågeforlygter8Hukommelsesmodul9El-opvarmet forrude10Sæde, lændestøtte11DC/DC-batteri12El-bagrude13El-opvarmet spejl14–15–16Forrudevisker17El-betjent sæde, passagerNr.Strømkreds18Solafskærmning19El-betjent sæde, fører20–21Soltag22Bagrudevisker/airbag23Adaptive Forward Lighting (AFL)24–25–26Gearkassestyreenhed27Tænding/instrumentpanel28–29Bakkamera/ventilationsspjæld30Fejlkontrollampe/anhænger31–32Kamera33Sædevarme foran34Sædevarme bagNr.Strømkreds35Dæmpning/firehjulstræk36Brændstofsystem37–38–39–40Ratlås41–42–43Opvarmet rat44Lyslængderegulering45–46Motorstyreenhed47–48DC/DC-omformer/ventilations‐
spjæld/E-Boost49Styremodul for bagdør50–51–
