Bancos, sistemas de segurança63AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ
neizmantojiet uz aizmuguri vērstu
bērnu sēdeklīti sēdvietā, kas tiek
aizsargāta ar tās priekšā uzstādītu
AKTĪVU DROŠĪBAS SPILVENU, jo pretējā gadījumā BĒRNS var gūt
SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib
põhjustada LAPSE SURMA või
TÕSISE VIGASTUSE.MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Além do aviso exigido pela norma
ECE R94.02, por razões de
segurança um sistema de retenção
para crianças virado para a frente
apenas deve ser utilizado de acordo
com as instruções e restrições
indicadas na tabela 3 70.
A etiqueta do airbag está situada de
ambos os lados da pala pára-sol do
passageiro dianteiro.
Desactivação de airbag 3 65.

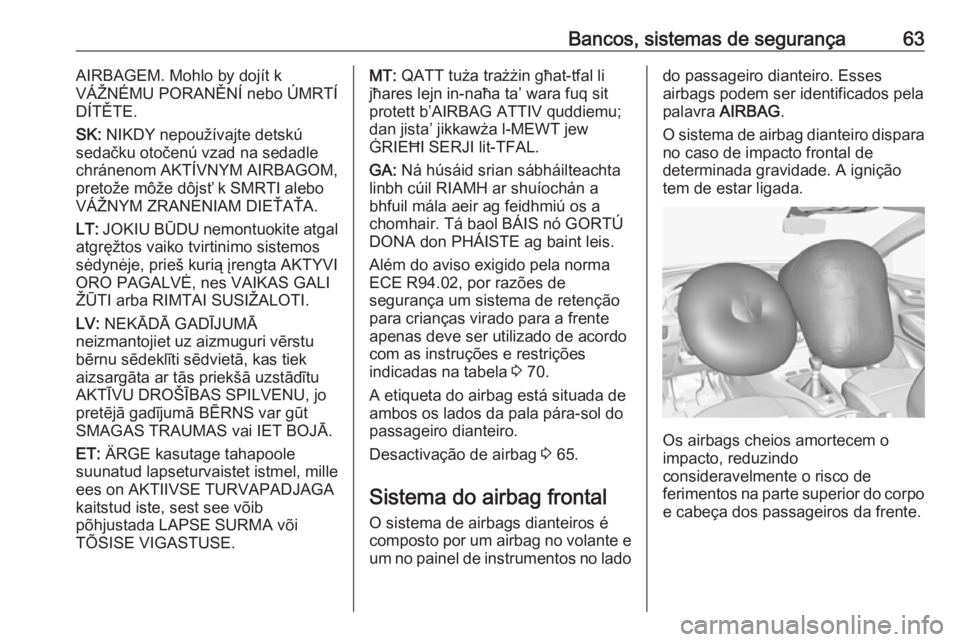

Sistema do airbag frontal
O sistema de airbags dianteiros é
composto por um airbag no volante e um no painel de instrumentos no ladodo passageiro dianteiro. Esses
airbags podem ser identificados pela
palavra AIRBAG .
O sistema de airbag dianteiro dispara
no caso de impacto frontal de
determinada gravidade. A ignição
tem de estar ligada.
Os airbags cheios amortecem o
impacto, reduzindo
consideravelmente o risco de
ferimentos na parte superior do corpo e cabeça dos passageiros da frente.
Page 66 of 299

64Bancos, sistemas de segurança9Aviso
A protecção só é a ideal se o
banco estiver na posição correcta.
Posição do banco 3 50.
Manter a área de insuflação do
airbag sem obstruções.
Colocar o cinto de segurança
correctamente e apertá-lo bem.
Só então os airbags estão aptos a
disponibilizar protecção.

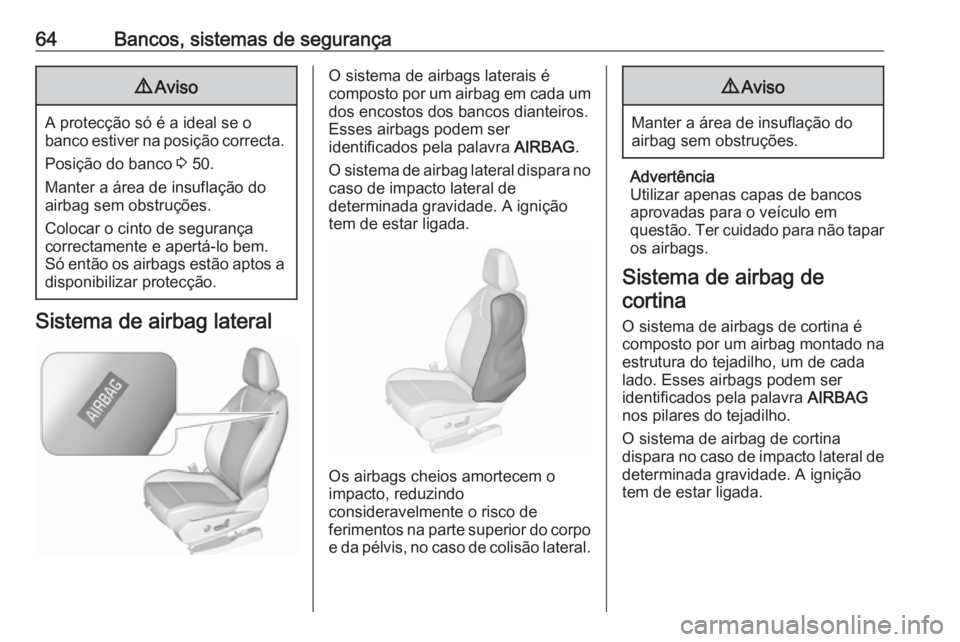

Sistema de airbag lateral
O sistema de airbags laterais é
composto por um airbag em cada um dos encostos dos bancos dianteiros.
Esses airbags podem ser
identificados pela palavra AIRBAG.
O sistema de airbag lateral dispara no
caso de impacto lateral de
determinada gravidade. A ignição
tem de estar ligada.
Os airbags cheios amortecem o
impacto, reduzindo
consideravelmente o risco de
ferimentos na parte superior do corpo e da pélvis, no caso de colisão lateral.
9 Aviso
Manter a área de insuflação do
airbag sem obstruções.
Advertência
Utilizar apenas capas de bancos aprovadas para o veículo em
questão. Ter cuidado para não tapar os airbags.
Sistema de airbag de cortina
O sistema de airbags de cortina é composto por um airbag montado na
estrutura do tejadilho, um de cada
lado. Esses airbags podem ser
identificados pela palavra AIRBAG
nos pilares do tejadilho.
O sistema de airbag de cortina
dispara no caso de impacto lateral de
determinada gravidade. A ignição
tem de estar ligada.
Page 67 of 299

Bancos, sistemas de segurança65
Os airbags cheios amortecem o
impacto, reduzindo
consideravelmente o risco de
ferimentos na cabeça, no caso de
impacto lateral.
9 Aviso
Manter a área de insuflação do
airbag sem obstruções.
Os ganchos existentes nas pegas da estrutura do tejadilho são
apenas adequados para pendurar
peças de roupa leves, sem
cabides. Não ter itens nessas
peças de vestuário.
Desativação de airbag
O sistema de airbags do passageiro
dianteiro deve ser desactivado para o
sistema de retenção para crianças no banco do passageiro de acordo com
as instruções fornecidas na tabela
3 70. O sistema de airbag lateral e
os sistemas de airbag de cortina, os
pré-tensores do cinto e todos os
sistemas de airbag do condutor
permanecerão activos.
O sistema de airbags do passageiro
dianteiro pode ser desativado através
de um interruptor operado por chave
no interior do porta-luvas.
Utilizar a chave de ignição para
seleccionar a posição:OFF *:o airbag do passageiro
dianteiro é detetado e não
se enche em caso de
colisão, a luz de aviso
OFF * fica acesa
continuamente na consola
centralON V:airbag para passageiro da
frente está activo9 Perigo
Desactivar o airbag do passageiro
apenas em caso de utilização de
um sistema de retenção para
crianças sujeito às instruções e
restrições indicadas na tabela
3 70.
Caso contrário, há o risco de
ferimentos fatais para uma pessoa
sentada no banco do passageiro
dianteiro com o airbag
desactivado.
Page 68 of 299

66Bancos, sistemas de segurança
Se o indicador de controlo Ó acende
durante aprox. 60 segundos após a ignição ter sido ligada, o sistema de
airbag do passageiro dianteiro
disparará em caso de colisão.
Se a luz de aviso * se acender
depois de a ignição ser ligada, o sistema de airbags do passageiro
dianteiro está desativado.
Permanece acesa enquanto o airbag
estiver desativado.
Se ambas as luzes de aviso
acenderem simultaneamente, existe
uma avaria no sistema. O estado do
sistema não é visível, pelo que
ninguém deve ocupar o banco do
passageiro da frente. Contactar uma
oficina imediatamente.
Consultar uma oficina
imediatamente, caso nenhuma das
luzes de aviso acenda.
Alterar estado apenas quando o
veículo está parado com a ignição
desligada.
Estado permanece até à próxima
mudança.
Indicador de controlo para
desactivação de airbag 3 101.Sistemas de segurança
para crianças
Sistemas de retenção paracrianças9 Perigo
Em caso de utilização de um
sistema de retenção para crianças virado pata trás no banco do
passageiro dianteiro, o sistema de airbags do passageiro dianteiro
deve ser desactivado. Isto aplica-
-se igualmente a determinados
sistemas de retenção para
crianças conforme indicados nas
tabelas 3 70.
Desactivação de airbag 3 65.
Etiqueta do airbag 3 60.
Recomendamos um sistema de
retenção para crianças que esteja
concebido especificamente para o
veículo. Para mais informações,
contactar a oficina.
Page 69 of 299

Bancos, sistemas de segurança67Antes de apertar uma cadeira para
crianças, ajustar o encosto de cabeça
3 48.
Quando está a ser utilizado um
sistema de segurança para crianças,
é favor ter atenção às instruções de
montagem e utilização que se
seguem, assim como às fornecidas
com o sistema de segurança para
crianças.
Cumprir sempre a legislação local ou nacional. Em alguns países, é
proibido utilizar sistemas de
segurança para crianças em alguns
bancos.
O sistema de retenção para crianças
pode ser apertado com:
● Cinto de segurança de três pontos
● Suportes ISOFIX
● Top-tetherCinto de segurança de três
pontos
Os sistemas de retenção para
crianças podem ser apertados
utilizando um cinto de segurança de três pontos. Depois de apertar o
sistema de retenção para crianças, é
necessário apertar o cinto de
segurança 3 70.
Suportes ISOFIX
Fixar os sistemas de segurança
ISOFIX para crianças aprovados
para o veículo, aos suportes de
montagem ISOFIX. As posições do
sistema de retenção para crianças
ISOFIX específicas para o veículo
são indicadas na tabela ISOFIX
3 70.
Suportes de montagem ISOFIX estão
indicados por uma etiqueta no apoio das costas.
Um sistema de retenção para
crianças i-size é um sistema de
retenção para crianças ISOFIX
universal de acordo com o
Regulamento N.º 129 das Nações
Unidas.
Podem ser utilizados todos os
sistemas de retenção para crianças
i-size em qualquer banco de veículo adequado para i-size, tabela i-size
3 70.
Deve ser utilizada uma cinta Top-
-tether ou uma perna de apoio em
complemento dos suportes de
montagem ISOFIX.
Page 70 of 299

68Bancos, sistemas de segurançaOs bancos para crianças i-size e os
bancos do veículo com aprovação
i-size estão assinalados com o
símbolo i-size (ver ilustração).
Pontos de fixação do tirante
superior
Os pontos de fixação do
tirante superior estão identificados com o símbolo : para cadeirinha de
criança.
Além dos suportes de montagem
ISOFIX, ISOFIX, prender a cinta Top-tether aos pontos de fixação
Top-tether.
Os sistemas de retenção para
crianças ISOFIX com posições de
categoria universal estão
assinalados na tabela com IUF
3 70.
Seleccionar o sistema correcto
Os bancos traseiros são os mais
práticos para instalar um sistema de
segurança para crianças.
A criança deve viajar virada para trás até o mais tarde possível. Assim,
garante-se que a espinha dorsal da
criança, que ainda é muito frágil, fica
sujeita a menos pressão no caso de
um acidente.
Os sistemas de retenção para
crianças adequados cumprem os
regulamentos UN/ECE válidos.
Verifique a legislação e
regulamentação local quanto ao uso
obrigatório de sistemas de retenção
para crianças.Os sistemas de retenção para
crianças indicados a seguir são
recomendados para as seguintes
classes de peso:
● Grupo 0, Grupo 0+ :
Maxi Cosi Cabriofix com ou sem
base ISOFIX para crianças até
13 kg
● Grupo I : Duo Plus com ISOFIX e
Top-tether para crianças dos
9 kg aos 18 kg
● Grupo II, Grupo III : Kidfix XP com
ou sem ISOFIX para crianças dos 15 kg aos 36 kg
● Grupo III : Graco Booster para
crianças dos 22 kg aos 36 kg
Certificar-se que o sistema de
segurança para crianças que vai ser
montado é compatível com o tipo de
veículo.
Certificar-se de que o local da
montagem do sistema de retenção
para crianças no veículo é correcto;
consultar as tabelas seguintes.
Só permitir que as crianças entrem ou saiam do veículo pelo lado oposto ao
trânsito.
Page 71 of 299

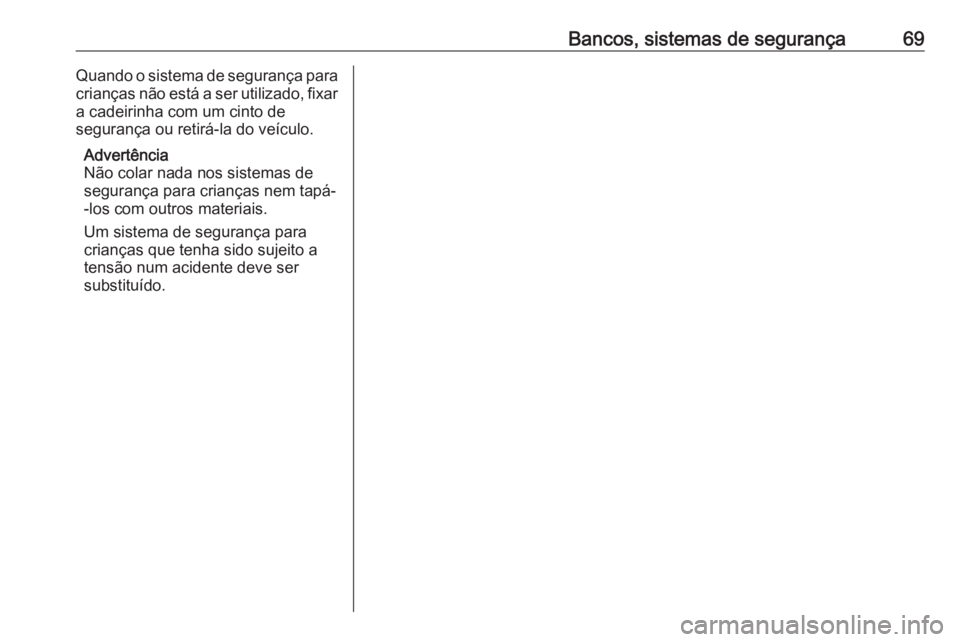

Bancos, sistemas de segurança69Quando o sistema de segurança paracrianças não está a ser utilizado, fixar
a cadeirinha com um cinto de
segurança ou retirá-la do veículo.
Advertência
Não colar nada nos sistemas de
segurança para crianças nem tapá-
-los com outros materiais.
Um sistema de segurança para
crianças que tenha sido sujeito a
tensão num acidente deve ser
substituído.
Page 72 of 299

70Bancos, sistemas de segurançaLocais de montagem dos sistemas de segurança para criançasOpções previstas para a fixação de um sistema de retenção para crianças com cinto de segurança de três
pontos
Classe por peso
No banco do passageiro da frente
Nos bancos exteriores traseirosNo banco traseiro central
airbag activadoairbag desactivadoGrupo 0: até 10 kgXU/L 1,2U/L3UGrupo 0+: até 13 kgXU/L1,2U/L3UGrupo I: de 9 a 18 kgXU/L1,2U/L3,4U4Grupo II: de 15 a 25 kgU/L 1,2XU/L3,4U4Grupo III: de 22 a 36 kgU/L 1,2XU/L3,4U4U:adequabilidade universal em conjunto com o cinto de segurança de três pontosL:próprio para sistemas especiais de retenção para crianças das categorias "veículo específico", "restrito" ou "semi-
-universal". O sistema de retenção para crianças deve ser aprovado para o tipo de veículo específico (consulte a
lista de tipos de veículos do sistema de retenção para crianças)X:nenhum sistema de retenção para crianças autorizado para este grupo de peso1:deslocar o banco para a frente o necessário e regular a inclinação do encosto do banco o necessário para uma
posição vertical, no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior2:deslocar o ajuste da altura do banco para cima o necessário e regular a inclinação do encosto do banco o necessário
para uma posição vertical, no sentido de garantir que o cinto fica bem apertado do lado do fecho3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o encosto de cabeça respetivo conforme pretendido ou remover, se necessário
