Page 249 of 299

Conservação do veículo247

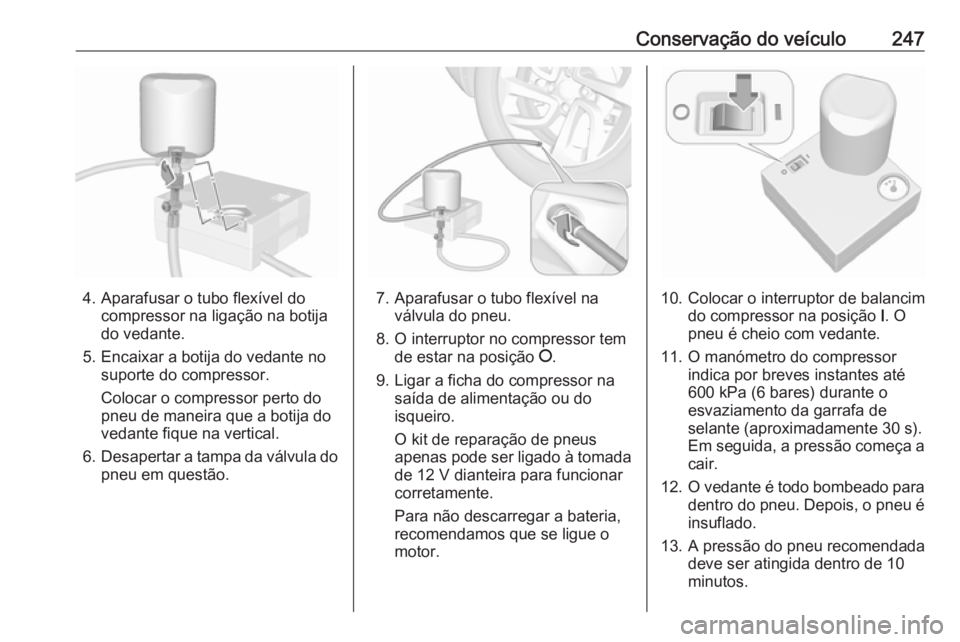

4. Aparafusar o tubo flexível docompressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no suporte do compressor.
Colocar o compressor perto do
pneu de maneira que a botija do
vedante fique na vertical.
6. Desapertar a tampa da válvula do
pneu em questão.7. Aparafusar o tubo flexível na válvula do pneu.
8. O interruptor no compressor tem de estar na posição J.
9. Ligar a ficha do compressor na saída de alimentação ou do
isqueiro.
O kit de reparação de pneus
apenas pode ser ligado à tomada de 12 V dianteira para funcionar
corretamente.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.10. Colocar o interruptor de balancim do compressor na posição I. O
pneu é cheio com vedante.
11. O manómetro do compressor indica por breves instantes até
600 kPa (6 bares) durante o
esvaziamento da garrafa de
selante (aproximadamente 30 s).
Em seguida, a pressão começa a
cair.
12. O vedante é todo bombeado para
dentro do pneu. Depois, o pneu é insuflado.
13. A pressão do pneu recomendada deve ser atingida dentro de 10
minutos.
Page 250 of 299

248Conservação do veículoPressão dos pneus 3 276.
Quando obtiver a pressão
correcta, desligar o compressor.
Se a pressão de pneu
recomendada não for atingida no
espaço de 10 minutos, retirar o kit de reparação de pneus. Deslocar
o veículo de forma que o pneu dê
uma volta completa. Voltar a fixar o kit de reparação de pneus e
continuar o procedimento de
enchimento durante 10 minutos.
Se continuar a não atingir a
pressão do pneu prescrita, o pneu está muito danificado. Recorrer a
uma oficina.Drenar o excesso de pressão dos
pneus com o botão no tubo de ar.
Não utilizar o compressor durante mais de 10 minutos.
14. Retirar o kit de reparação de pneus. Remover a botija do
vedante do suporte. Aparafusar o
tubo flexível de enchimento à
ligação livre da botija do vedante.
Isso evita que haja fuga de
vedante. Guardar o kit de
reparação de pneus na bagageira.
15. Retirar qualquer excesso de vedante com um pano.16. Prosseguir viagemimediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de
conduzir aproximadamente 5 km
mas não mais de 10 minutos,
parar e verificar a pressão dos
pneus. Apertar o tubo do ar do
compressor diretamente na
válvula do pneu ao fazer isso.
Encher o pneu conforme descrito
anteriormente. Drenar o excesso
de pressão dos pneus com o
botão no tubo de ar.
Se a pressão dos pneus não tiver
baixado para menos de
150 kPa (1,5 bar), ajustar a
mesma para o valor correto. Caso
contrário, o veículo não deve ser
utilizado. Procurar assistência
numa oficina. 3 276
Repetir o procedimento de
verificação uma vez mais após
conduzir outros 10 km mas não
mais de 10 minutos para verificar
se não se não há mais perda de
pressão.
Se a pressão do pneu baixar para menos de 150 kPa (1,5 bar), o
Page 251 of 299

Conservação do veículo249veículo não deve ser utilizado.
Recorrer a uma oficina.
17. Guardar o kit de reparação de pneus na bagageira.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se for ouvido um ruído anormal ou
se o compressor aquecer, desligar o
compressor durante pelo menos
30 min.
A válvula de segurança integrada
abre a uma pressão de
700 kPa (7 bares).
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Substituição de roda
Proceder aos seguintes preparativos e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Se necessário, colocar um calço por baixo da roda diagonalmente
oposta à roda a substituir.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou a posição P.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar os parafusos das rodas antes de enroscá-los.9Aviso
Não lubrificar os parafusos das
rodas.
Binários de aperto
Existem dois tipos diferentes de
rodas, com dois parafusos e binários
de aperto diferentes.
Page 252 of 299
250Conservação do veículo
O binário de aperto para rodas de liga
é 100 Nm.
O binário de aperto para rodas de aço
é 115 Nm.
Utilizar apenas os parafusos das
rodas corretos para as respetivas
rodas.
Posições de elevação
As posições de elevação mostradas referem-se à utilização de braços deelevação e macacos auxiliares para
trocar pneus de inverno/verão.
Posicionar o braço traseiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Posicionar o braço dianteiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Roda sobresselente
Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente temporária pode
afectar a condução. Substituir ou
reparar o pneu danificado o mais
depressa possível.
Page 253 of 299

Conservação do veículo251A roda sobresselente encontra-se na
bagageira debaixo do tapete do chão.
Para a retirar: 1. Abrir a cobertura do piso 3 78.
2. Remover a caixa de ferramentas.
3. A roda sobresselente temporária está fixada com uma porca de
orelhas. Desenroscar a porca e
retirar a roda sobresselente.
4. Se, depois de mudar uma roda, não for colocada nenhuma roda
na cavidade da roda
sobresselente, prender a caixa de ferramentas apertando a porca de
orelhas o mais possível e fechar a
cobertura do piso.
5. Após uma substituição de roda de
volta para o tamanho normal,
colocar a roda sobresselente
temporária por fora sobre a
cavidade e prendê-la com a porca
de orelhas.
Montar só uma roda sobresselente temporária. A velocidade máxima
permitida na etiqueta da roda
sobresselente temporária apenas é
válida para o tamanho dos pneus
montados de fábrica.Se furar um pneu na parte de trás do
veículo enquanto reboca outro
veículo, montar a roda sobresselente temporária na frente e um pneu
normal na traseira.
Correntes para pneus 3 245.
Encaixar a roda sobresselente Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Se necessário, colocar um calço por baixo da roda diagonalmenteoposta à roda a substituir.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou a posição P.
● Retirar a roda sobresselente 3 250.
● Nunca mudar mais do que uma roda ao mesmo tempo.● Só utilizar o macaco para mudarpneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar os parafusos das rodas antes de enroscá-los.
Page 254 of 299

252Conservação do veículo9Aviso
Não lubrificar a rosca do parafuso
da roda.
9 Aviso
Garantir que são utilizados
sempre os parafusos de rodas
corretos em caso de substituição
das rodas. Ao instalar a roda
sobresselente, podem ser
utilizados os parafusos para rodas de liga.
● Notar que a roda sobresselente é
fixada pelo contacto cónico de
cada parafuso se forem
utilizados parafusos para rodas
de liga. Neste caso, as anilhas
não ficam em contacto com a
roda sobresselente.
1. Remover as tampas dos parafusos da roda com o
dispositivo de remoção das
tampas dos parafusos das rodas.
3 240
Jantes de aço com tampão:
Retirar o tampão da roda.
Jantes de liga: Remover as
tampas dos parafusos da roda
com o dispositivo de remoção das tampas dos parafusos das rodas.
2. Desdobrar a chave de rodas e instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador na cabeça
da porca antes de instalar a chave de rodas. O adaptador está
situado na caixa de ferramentas. 3 240
Page 255 of 299
Conservação do veículo253

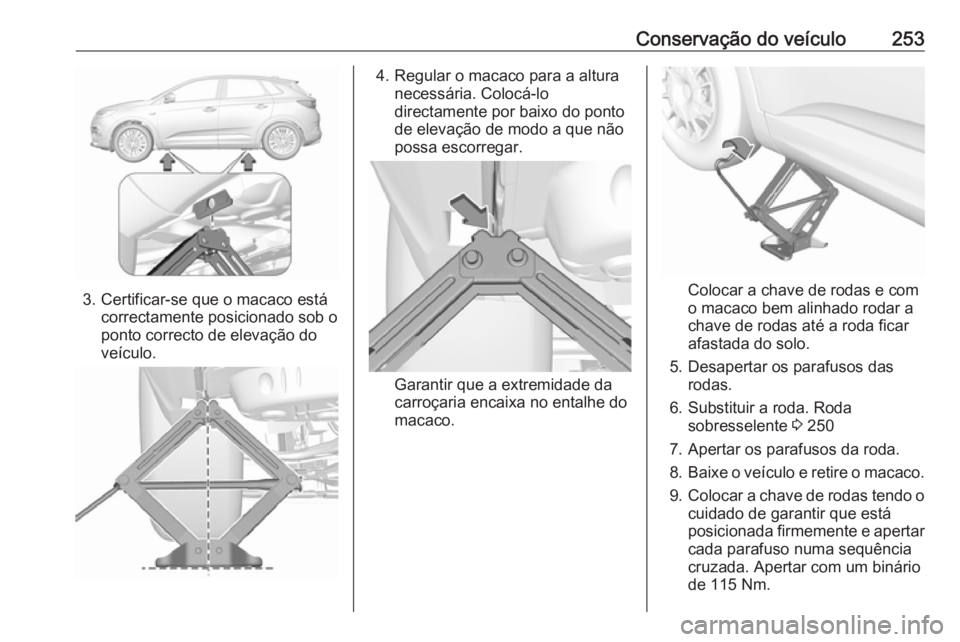

3. Certificar-se que o macaco estácorrectamente posicionado sob o
ponto correcto de elevação do
veículo.
4. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.
Garantir que a extremidade da
carroçaria encaixa no entalhe do
macaco.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda. Roda sobresselente 3 250
7. Apertar os parafusos da roda.
8. Baixe o veículo e retire o macaco.
9. Colocar a chave de rodas tendo o
cuidado de garantir que está
posicionada firmemente e apertar cada parafuso numa sequência
cruzada. Apertar com um binário
de 115 Nm.
Page 256 of 299

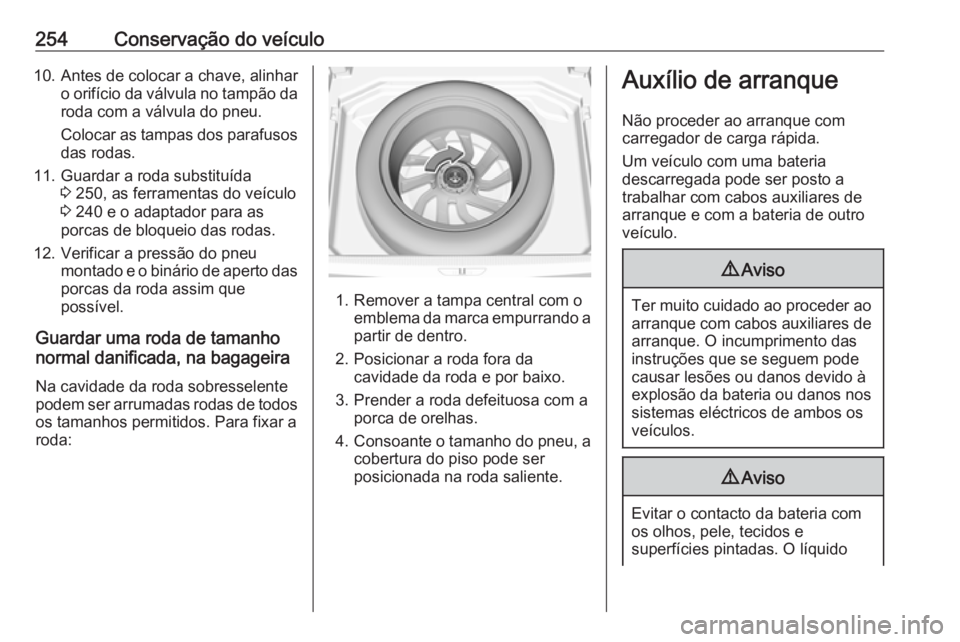

254Conservação do veículo10. Antes de colocar a chave, alinharo orifício da válvula no tampão daroda com a válvula do pneu.
Colocar as tampas dos parafusos
das rodas.
11. Guardar a roda substituída 3 250, as ferramentas do veículo
3 240 e o adaptador para as
porcas de bloqueio das rodas.
12. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Guardar uma roda de tamanho
normal danificada, na bagageira
Na cavidade da roda sobresselentepodem ser arrumadas rodas de todos os tamanhos permitidos. Para fixar a
roda:
1. Remover a tampa central com o emblema da marca empurrando apartir de dentro.
2. Posicionar a roda fora da cavidade da roda e por baixo.
3. Prender a roda defeituosa com a porca de orelhas.
4. Consoante o tamanho do pneu, a
cobertura do piso pode ser
posicionada na roda saliente.
Auxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
