Page 97 of 299

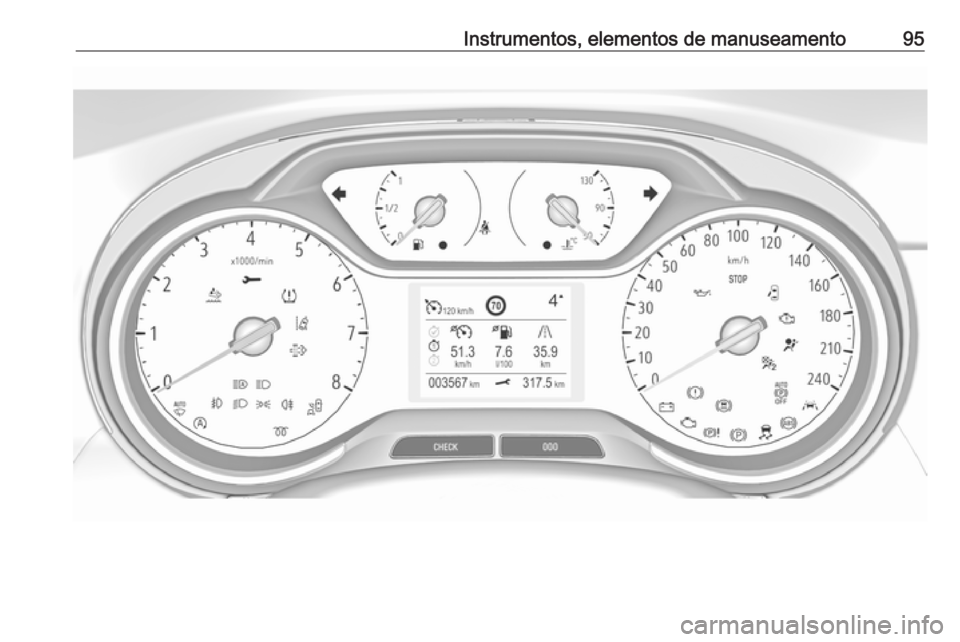

Instrumentos, elementos de manuseamento95
Page 98 of 299

96Instrumentos, elementos de manuseamentoAspectos geraisOIndicador de mudança de
direcção 3 100XAviso do cinto de segu‐
rança 3 101vAirbag e pré-tensores dos
cintos 3 101VDesactivação de airbag
3 101pSistema de carga 3 102ZLuz indicadora de avaria
3 102HIndicação do próximo
serviço 3 99PARARParar o motor 3 102JVerificação do sistema
3 102RSistema de travões e
embraiagem 3 102oTravão de mão elétrico
3 103uSistema de travões antiblo‐
queio (ABS) 3 103RMudança de velocidades
3 103)Aviso de desvio de trajec‐
tória 3 103LAssistência de perma‐
nência na faixa 3 104bControlo eletrónico de esta‐
bilidade e Sistema de
Controlo da Tração 3 104!Pré-incandescência 3 104%Filtro de partículas diesel
3 105YAdBlue 3 105wSistema de controlo da
perda de pressão dos
pneus 3 105IPressão do óleo do motor
3 105YoNível de combustível baixo
3 106WoTemperatura elevada do
líquido de arrefecimento do motor 3 104DAutostop 3 1068Luz exterior 3 1069Luzes de médios 3 106CLuzes de máximos 3 106fAssistência dos máximos
3 106>Faróis de nevoeiro 3 106øLuz de nevoeiro traseira
3 106
3 107mComando da velocidade de
cruzeiro 3 107ßLimitador de velocidade
3 108
Page 99 of 299
Instrumentos, elementos de manuseamento97ØTravagem de Emergência
Ativa 3 186hPorta aberta 3 108
Velocímetro
Indica a velocidade do veículo.
Conta-quilómetros A distância registada total é
apresentada em quilómetros.
Centro de Informação ao
Condutor
Conta-quilómetros parcial
A distância registada desde a última
reposição é apresentada no Centro
de Informação do Condutor.
O conta-quilómetros parcial conta até 9 999 km e, depois, reinicia no 0.
Premir L durante 2 s para repor o
conta-quilómetros parcial.
Podem ser selecionadas duas
páginas do conta-quilómetros parcial
no menu Informação do percurso /
combustível para diferentes
percursos 3 108.
Conta-rotações
Apresenta a velocidade do motor.
Page 100 of 299

98Instrumentos, elementos de manuseamentoConduzir de forma que as rotações
do motor sejam sempre as mais
baixas possível.Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Mostra o nível no depósito de
combustível.
O indicador de controlo o acende-se
se o nível de combustível no depósito estiver muito baixo.
Nunca deixar o depósito de
combustível ficar totalmente vazio.
Consoante a quantidade de
combustível ainda existente no
depósito, a quantidade necessária
para atestar o veículo poderá ser
inferior à capacidade especificada do
depósito de combustível.
Indicador da temperatura
do líquido de arrefecimento do motorApresenta a temperatura do líquido
de arrefecimento.50:temperatura de
funcionamento do motor ainda
não foi atingida90:temperatura normal de
funcionamento130:temperatura demasiado
elevada
A luz de aviso o acende-se se a
temperatura do líquido de
arrefecimento for demasiado
elevada. Desligar o motor
imediatamente.
Atenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Page 101 of 299

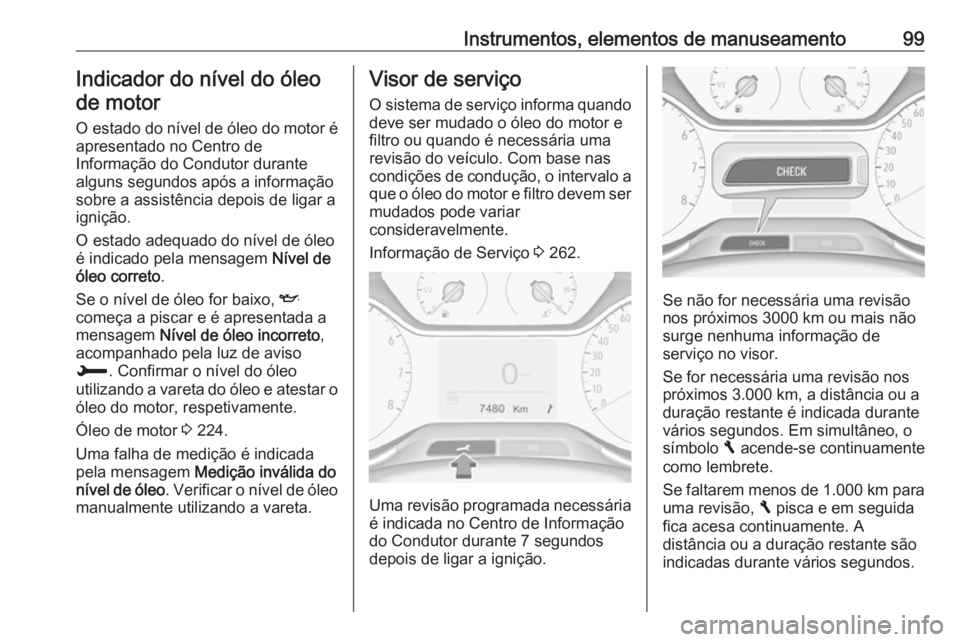

Instrumentos, elementos de manuseamento99Indicador do nível do óleode motor
O estado do nível de óleo do motor é
apresentado no Centro de
Informação do Condutor durante
alguns segundos após a informação
sobre a assistência depois de ligar a
ignição.
O estado adequado do nível de óleo é indicado pela mensagem Nível de
óleo correto .
Se o nível de óleo for baixo, I
começa a piscar e é apresentada a
mensagem Nível de óleo incorreto ,
acompanhado pela luz de aviso
H . Confirmar o nível do óleo
utilizando a vareta do óleo e atestar o óleo do motor, respetivamente.
Óleo de motor 3 224.
Uma falha de medição é indicada pela mensagem Medição inválida do
nível de óleo . Verificar o nível de óleo
manualmente utilizando a vareta.Visor de serviço
O sistema de serviço informa quando deve ser mudado o óleo do motor efiltro ou quando é necessária uma
revisão do veículo. Com base nas
condições de condução, o intervalo a
que o óleo do motor e filtro devem ser mudados pode variar
consideravelmente.
Informação de Serviço 3 262.
Uma revisão programada necessária
é indicada no Centro de Informação
do Condutor durante 7 segundos
depois de ligar a ignição.
Se não for necessária uma revisão
nos próximos 3000 km ou mais não
surge nenhuma informação de
serviço no visor.
Se for necessária uma revisão nos
próximos 3.000 km, a distância ou a
duração restante é indicada durante
vários segundos. Em simultâneo, o
símbolo F acende-se continuamente
como lembrete.
Se faltarem menos de 1.000 km para
uma revisão, F pisca e em seguida
fica acesa continuamente. A
distância ou a duração restante são
indicadas durante vários segundos.
Page 102 of 299

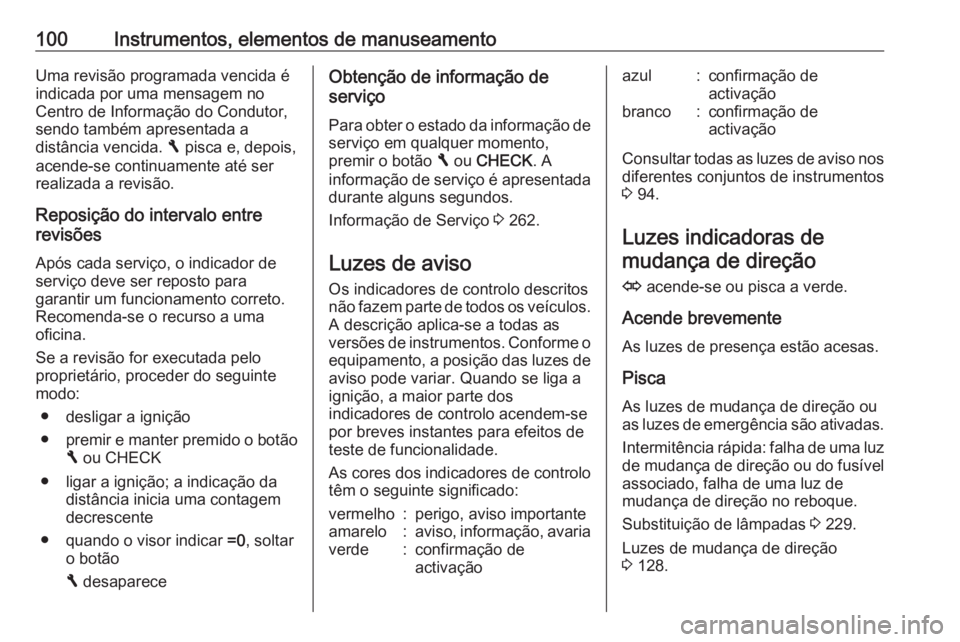

100Instrumentos, elementos de manuseamentoUma revisão programada vencida é
indicada por uma mensagem no
Centro de Informação do Condutor,
sendo também apresentada a
distância vencida. F pisca e, depois,
acende-se continuamente até ser
realizada a revisão.
Reposição do intervalo entre
revisões
Após cada serviço, o indicador de
serviço deve ser reposto para
garantir um funcionamento correto.
Recomenda-se o recurso a uma
oficina.
Se a revisão for executada pelo
proprietário, proceder do seguinte
modo:
● desligar a ignição
● premir e manter premido o botão
F ou CHECK
● ligar a ignição; a indicação da distância inicia uma contagem
decrescente
● quando o visor indicar =0, soltar
o botão
F desapareceObtenção de informação de
serviço
Para obter o estado da informação de serviço em qualquer momento,
premir o botão F ou CHECK . A
informação de serviço é apresentada
durante alguns segundos.
Informação de Serviço 3 262.
Luzes de aviso Os indicadores de controlo descritosnão fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos. Conforme o
equipamento, a posição das luzes de
aviso pode variar. Quando se liga a ignição, a maior parte dos
indicadores de controlo acendem-se
por breves instantes para efeitos de
teste de funcionalidade.
As cores dos indicadores de controlo
têm o seguinte significado:vermelho:perigo, aviso importanteamarelo:aviso, informação, avariaverde:confirmação de
activaçãoazul:confirmação de
activaçãobranco:confirmação de
activação
Consultar todas as luzes de aviso nos diferentes conjuntos de instrumentos
3 94.
Luzes indicadoras de mudança de direção
O acende-se ou pisca a verde.
Acende brevemente As luzes de presença estão acesas.
Pisca
As luzes de mudança de direção ou
as luzes de emergência são ativadas.
Intermitência rápida: falha de uma luz de mudança de direção ou do fusívelassociado, falha de uma luz de
mudança de direção no reboque.
Substituição de lâmpadas 3 229.
Luzes de mudança de direção 3 128.
Page 103 of 299

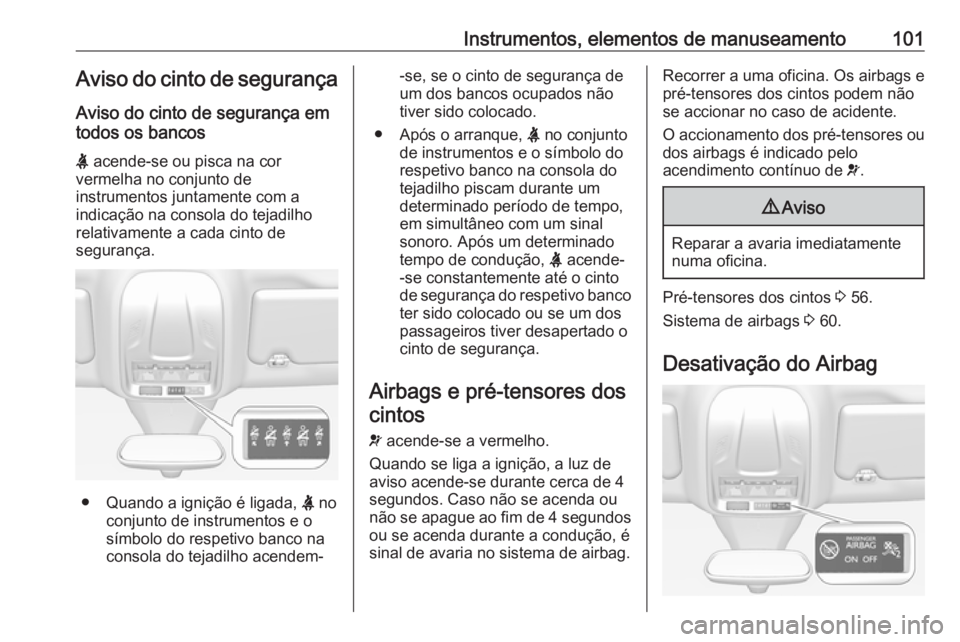

Instrumentos, elementos de manuseamento101Aviso do cinto de segurançaAviso do cinto de segurança em
todos os bancos
X acende-se ou pisca na cor
vermelha no conjunto de
instrumentos juntamente com a
indicação na consola do tejadilho
relativamente a cada cinto de
segurança.
● Quando a ignição é ligada, X no
conjunto de instrumentos e o
símbolo do respetivo banco na
consola do tejadilho acendem-
-se, se o cinto de segurança de
um dos bancos ocupados não
tiver sido colocado.
● Após o arranque, X no conjunto
de instrumentos e o símbolo do
respetivo banco na consola do
tejadilho piscam durante um
determinado período de tempo,
em simultâneo com um sinal
sonoro. Após um determinado
tempo de condução, X acende-
-se constantemente até o cinto de segurança do respetivo banco ter sido colocado ou se um dos
passageiros tiver desapertado o
cinto de segurança.
Airbags e pré-tensores dos cintos
v acende-se a vermelho.
Quando se liga a ignição, a luz de
aviso acende-se durante cerca de 4
segundos. Caso não se acenda ou
não se apague ao fim de 4 segundos
ou se acenda durante a condução, é
sinal de avaria no sistema de airbag.Recorrer a uma oficina. Os airbags e
pré-tensores dos cintos podem não
se accionar no caso de acidente.
O accionamento dos pré-tensores ou
dos airbags é indicado pelo
acendimento contínuo de v.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Pré-tensores dos cintos 3 56.
Sistema de airbags 3 60.
Desativação do Airbag
Page 104 of 299

102Instrumentos, elementos de manuseamentoÓON acende-se a amarelo.
O airbag do passageiro da frente está
activado.
* OFF acende-se a amarelo.
O airbag do passageiro da frente está desactivado.
Desactivação de airbag 3 65.
Alternador p acende-se a vermelho.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a trabalhar
Parar, desligar o motor. A bateria do
veículo não está a carregar. O
arrefecimento do motor pode ser
interrompido. A unidade de
assistência dos travões pode deixar
de ser eficaz. Recorrer a uma oficina.
Luz de aviso de avaria Z acende-se ou pisca a amarelo.Acende-se quando se liga a ignição e
apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a
trabalhar
Avaria no sistema de controlo de
emissões. Os limites de emissões
permitidos poderão ser excedidos.
Recorrer imediatamente a uma
oficina.
Pisca quando o motor está a
trabalhar
Avaria que pode levar a danos no
catalisador. Reduzir a aceleração até a luz deixar de piscar. Recorrer
imediatamente a uma oficina.
Parar o motor
Y acende-se a vermelho.
Acende momentaneamente quando
a ignição é ligada.
Acende-se juntamente com outras
luzes de aviso, sendo acompanhada
de um sinal sonoro de aviso e de uma
mensagem correspondente no
Centro de Informação do Condutor.Parar o motor imediatamente e
procurar a assistência de uma
oficina.
Verificação do sistema
J acende-se a amarelo ou
vermelho.
Acende-se a amarelo
Foi detetada uma avaria ligeira no
motor.
Acende-se a vermelho
Foi detetada uma avaria grave no
motor.
Parar o motor o mais rápido possível
e procurar assistência numa oficina.
Sistema de travagem eembraiagem
R acende-se a vermelho.
O nível do líquido dos travões e da
embraiagem é demasiado baixo.
