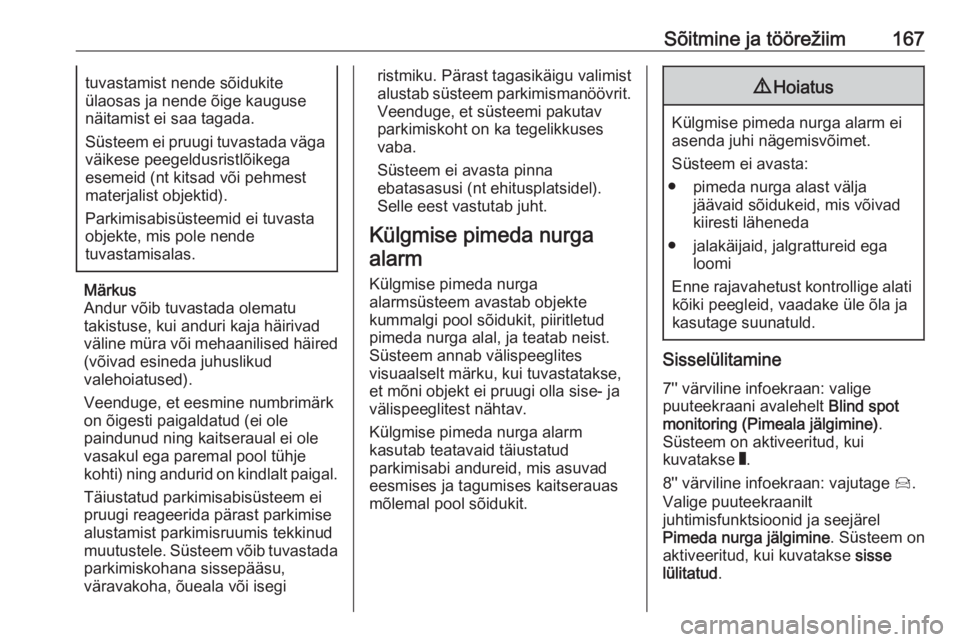

Sõitmine ja töörežiim167tuvastamist nende sõidukite
ülaosas ja nende õige kauguse näitamist ei saa tagada.
Süsteem ei pruugi tuvastada väga
väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabisüsteemid ei tuvasta
objekte, mis pole nende
tuvastamisalas.
Märkus
Andur võib tuvastada olematu
takistuse, kui anduri kaja häirivad
väline müra või mehaanilised häired
(võivad esineda juhuslikud
valehoiatused).
Veenduge, et eesmine numbrimärk
on õigesti paigaldatud (ei ole
paindunud ning kaitseraual ei ole
vasakul ega paremal pool tühje
kohti) ning andurid on kindlalt paigal.
Täiustatud parkimisabisüsteem eipruugi reageerida pärast parkimise
alustamist parkimisruumis tekkinud
muutustele. Süsteem võib tuvastada parkimiskohana sissepääsu,
väravakoha, õueala või isegi
ristmiku. Pärast tagasikäigu valimist
alustab süsteem parkimismanöövrit.
Veenduge, et süsteemi pakutav
parkimiskoht on ka tegelikkuses vaba.
Süsteem ei avasta pinna
ebatasasusi (nt ehitusplatsidel).
Selle eest vastutab juht.
Külgmise pimeda nurga alarm
Külgmise pimeda nurga
alarmsüsteem avastab objekte
kummalgi pool sõidukit, piiritletud
pimeda nurga alal, ja teatab neist.
Süsteem annab välispeeglites
visuaalselt märku, kui tuvastatakse,
et mõni objekt ei pruugi olla sise- ja
välispeeglitest nähtav.
Külgmise pimeda nurga alarm
kasutab teatavaid täiustatud
parkimisabi andureid, mis asuvad eesmises ja tagumises kaitserauas
mõlemal pool sõidukit.9 Hoiatus
Külgmise pimeda nurga alarm ei
asenda juhi nägemisvõimet.
Süsteem ei avasta:
● pimeda nurga alast välja jäävaid sõidukeid, mis võivad
kiiresti läheneda
● jalakäijaid, jalgrattureid ega loomi
Enne rajavahetust kontrollige alati kõiki peegleid, vaadake üle õla ja
kasutage suunatuld.
Sisselülitamine
7'' värviline infoekraan: valige
puuteekraani avalehelt Blind spot
monitoring (Pimeala jälgimine) .
Süsteem on aktiveeritud, kui kuvatakse W.
8'' värviline infoekraan: vajutage 008D.
Valige puuteekraanilt juhtimisfunktsioonid ja seejärel
Pimeda nurga jälgimine . Süsteem on
aktiveeritud, kui kuvatakse sisse
lülitatud .

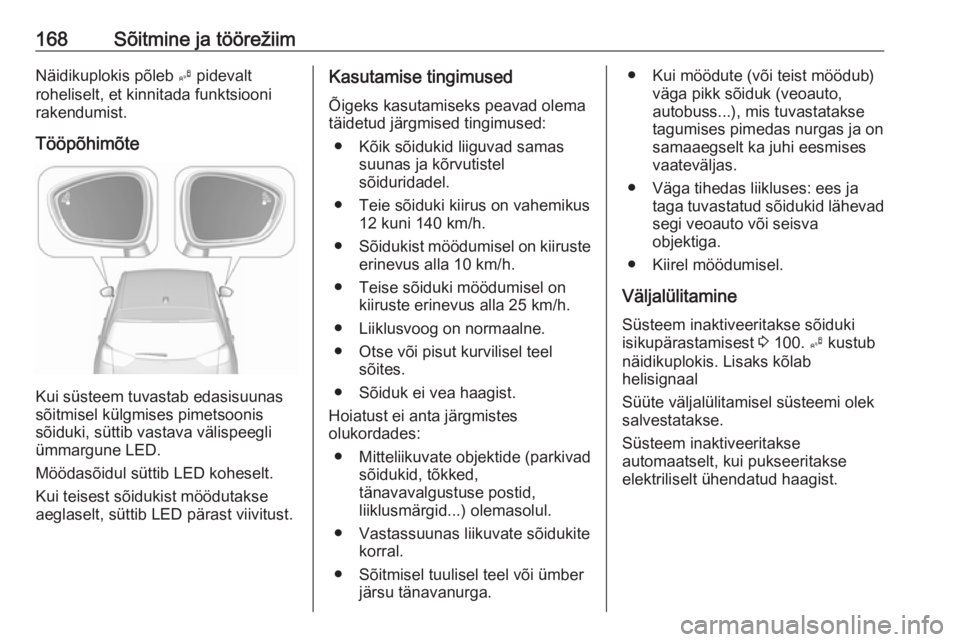

168Sõitmine ja töörežiimNäidikuplokis põleb 0025 pidevalt
roheliselt, et kinnitada funktsiooni
rakendumist.
Tööpõhimõte
Kui süsteem tuvastab edasisuunas
sõitmisel külgmises pimetsoonis
sõiduki, süttib vastava välispeegli
ümmargune LED.
Möödasõidul süttib LED koheselt.
Kui teisest sõidukist möödutakse
aeglaselt, süttib LED pärast viivitust.
Kasutamise tingimused
Õigeks kasutamiseks peavad olema
täidetud järgmised tingimused:
● Kõik sõidukid liiguvad samas suunas ja kõrvutistel
sõiduridadel.
● Teie sõiduki kiirus on vahemikus 12 kuni 140 km/h.
● Sõidukist möödumisel on kiiruste
erinevus alla 10 km/h.
● Teise sõiduki möödumisel on kiiruste erinevus alla 25 km/h.
● Liiklusvoog on normaalne.
● Otse või pisut kurvilisel teel sõites.
● Sõiduk ei vea haagist.
Hoiatust ei anta järgmistes
olukordades:
● Mitteliikuvate objektide (parkivad sõidukid, tõkked,
tänavavalgustuse postid,
liiklusmärgid...) olemasolul.
● Vastassuunas liikuvate sõidukite korral.
● Sõitmisel tuulisel teel või ümber järsu tänavanurga.● Kui möödute (või teist möödub)väga pikk sõiduk (veoauto,
autobuss...), mis tuvastatakse
tagumises pimedas nurgas ja on
samaaegselt ka juhi eesmises
vaateväljas.
● Väga tihedas liikluses: ees ja taga tuvastatud sõidukid lähevadsegi veoauto või seisva
objektiga.
● Kiirel möödumisel.
Väljalülitamine Süsteem inaktiveeritakse sõiduki
isikupärastamisest 3 100. 0025 kustub
näidikuplokis. Lisaks kõlab
helisignaal
Süüte väljalülitamisel süsteemi olek
salvestatakse.
Süsteem inaktiveeritakse
automaatselt, kui pukseeritakse
elektriliselt ühendatud haagist.

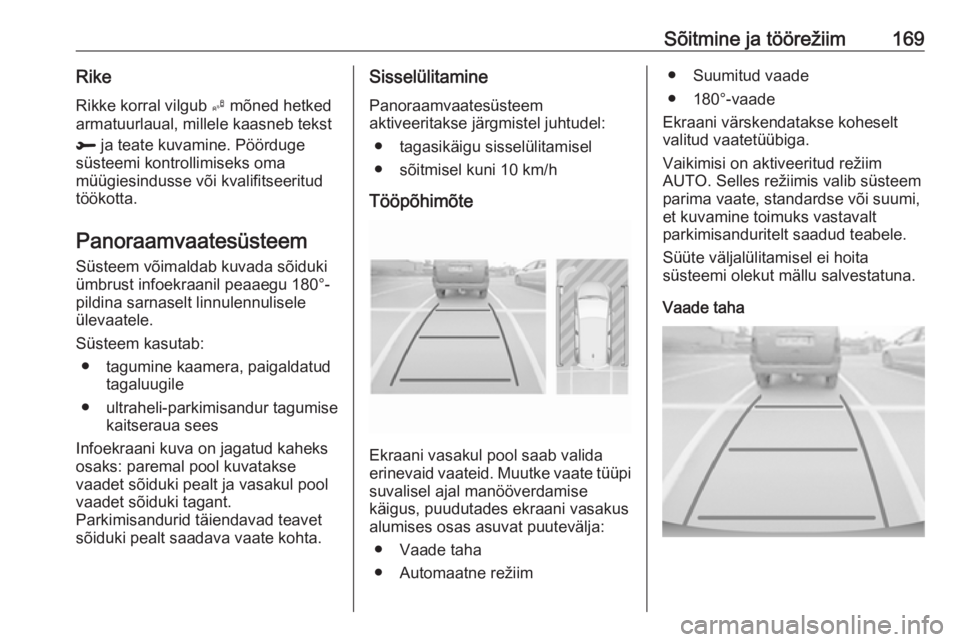

Sõitmine ja töörežiim169RikeRikke korral vilgub 0025 mõned hetked
armatuurlaual, millele kaasneb tekst
R ja teate kuvamine. Pöörduge
süsteemi kontrollimiseks oma
müügiesindusse või kvalifitseeritud
töökotta.
Panoraamvaatesüsteem
Süsteem võimaldab kuvada sõiduki ümbrust infoekraanil peaaegu 180°-
pildina sarnaselt linnulennulisele
ülevaatele.
Süsteem kasutab: ● tagumine kaamera, paigaldatud tagaluugile
● ultraheli-parkimisandur tagumise kaitseraua sees
Infoekraani kuva on jagatud kaheks
osaks: paremal pool kuvatakse
vaadet sõiduki pealt ja vasakul pool
vaadet sõiduki tagant.
Parkimisandurid täiendavad teavet
sõiduki pealt saadava vaate kohta.Sisselülitamine
Panoraamvaatesüsteem
aktiveeritakse järgmistel juhtudel:
● tagasikäigu sisselülitamisel
● sõitmisel kuni 10 km/h
Tööpõhimõte
Ekraani vasakul pool saab valida
erinevaid vaateid. Muutke vaate tüüpi
suvalisel ajal manööverdamise
käigus, puudutades ekraani vasakus
alumises osas asuvat puutevälja:
● Vaade taha
● Automaatne režiim
● Suumitud vaade
● 180°-vaade
Ekraani värskendatakse koheselt
valitud vaatetüübiga.
Vaikimisi on aktiveeritud režiim
AUTO. Selles režiimis valib süsteem
parima vaate, standardse või suumi,
et kuvamine toimuks vastavalt
parkimisanduritelt saadud teabele.
Süüte väljalülitamisel ei hoita
süsteemi olekut mällu salvestatuna.
Vaade taha

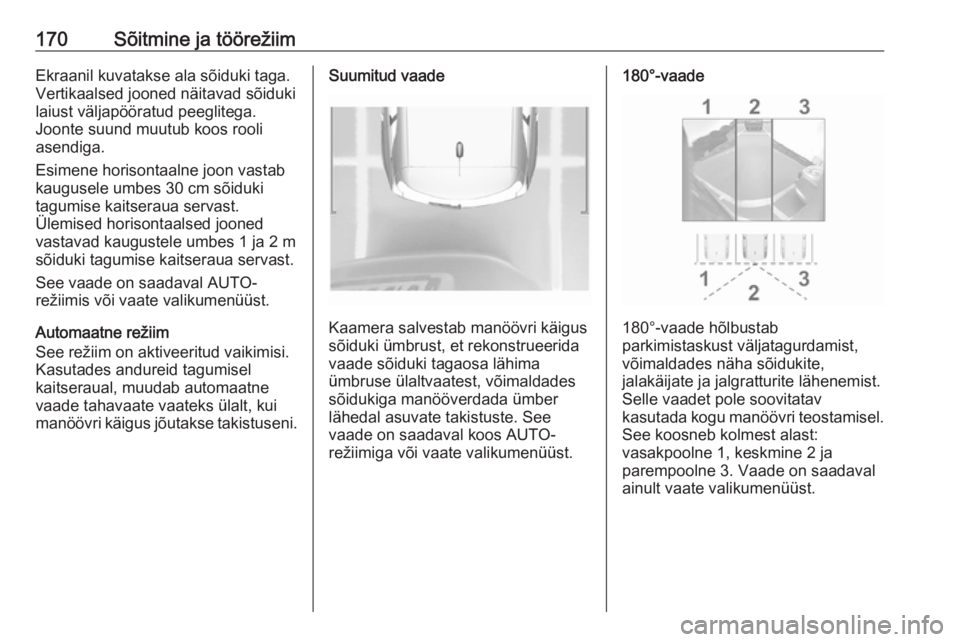

170Sõitmine ja töörežiimEkraanil kuvatakse ala sõiduki taga.
Vertikaalsed jooned näitavad sõiduki laiust väljapööratud peeglitega.
Joonte suund muutub koos rooli
asendiga.
Esimene horisontaalne joon vastab
kaugusele umbes 30 cm sõiduki
tagumise kaitseraua servast.
Ülemised horisontaalsed jooned
vastavad kaugustele umbes 1 ja 2 m
sõiduki tagumise kaitseraua servast.
See vaade on saadaval AUTO-
režiimis või vaate valikumenüüst.
Automaatne režiim
See režiim on aktiveeritud vaikimisi.
Kasutades andureid tagumisel
kaitseraual, muudab automaatne
vaade tahavaate vaateks ülalt, kui
manöövri käigus jõutakse takistuseni.Suumitud vaade
Kaamera salvestab manöövri käigus
sõiduki ümbrust, et rekonstrueerida
vaade sõiduki tagaosa lähima
ümbruse ülaltvaatest, võimaldades
sõidukiga manööverdada ümber
lähedal asuvate takistuste. See
vaade on saadaval koos AUTO-
režiimiga või vaate valikumenüüst.
180°-vaade
180°-vaade hõlbustab
parkimistaskust väljatagurdamist,
võimaldades näha sõidukite,
jalakäijate ja jalgratturite lähenemist.
Selle vaadet pole soovitatav
kasutada kogu manöövri teostamisel. See koosneb kolmest alast:
vasakpoolne 1, keskmine 2 ja
parempoolne 3. Vaade on saadaval
ainult vaate valikumenüüst.

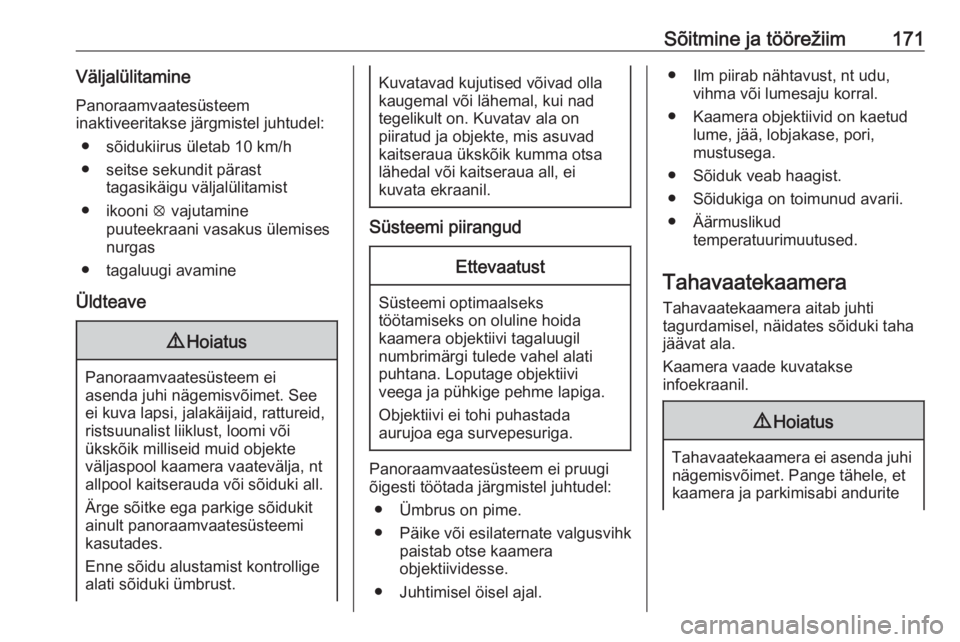

Sõitmine ja töörežiim171VäljalülitaminePanoraamvaatesüsteem
inaktiveeritakse järgmistel juhtudel:
● sõidukiirus ületab 10 km/h
● seitse sekundit pärast tagasikäigu väljalülitamist
● ikooni 0054 vajutamine
puuteekraani vasakus ülemises
nurgas
● tagaluugi avamine
Üldteave9 Hoiatus
Panoraamvaatesüsteem ei
asenda juhi nägemisvõimet. See ei kuva lapsi, jalakäijaid, rattureid,
ristsuunalist liiklust, loomi või
ükskõik milliseid muid objekte
väljaspool kaamera vaatevälja, nt
allpool kaitserauda või sõiduki all.
Ärge sõitke ega parkige sõidukit
ainult panoraamvaatesüsteemi
kasutades.
Enne sõidu alustamist kontrollige
alati sõiduki ümbrust.
Kuvatavad kujutised võivad olla
kaugemal või lähemal, kui nad
tegelikult on. Kuvatav ala on
piiratud ja objekte, mis asuvad
kaitseraua ükskõik kumma otsa
lähedal või kaitseraua all, ei
kuvata ekraanil.
Süsteemi piirangud
Ettevaatust
Süsteemi optimaalseks
töötamiseks on oluline hoida
kaamera objektiivi tagaluugil
numbrimärgi tulede vahel alati
puhtana. Loputage objektiivi
veega ja pühkige pehme lapiga.
Objektiivi ei tohi puhastada
aurujoa ega survepesuriga.
Panoraamvaatesüsteem ei pruugi
õigesti töötada järgmistel juhtudel:
● Ümbrus on pime.
● Päike või esilaternate valgusvihk paistab otse kaamera
objektiividesse.
● Juhtimisel öisel ajal.
● Ilm piirab nähtavust, nt udu, vihma või lumesaju korral.
● Kaamera objektiivid on kaetud lume, jää, lobjakase, pori,
mustusega.
● Sõiduk veab haagist.
● Sõidukiga on toimunud avarii.
● Äärmuslikud temperatuurimuutused.
Tahavaatekaamera
Tahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.
Kaamera vaade kuvatakse
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja parkimisabi andurite

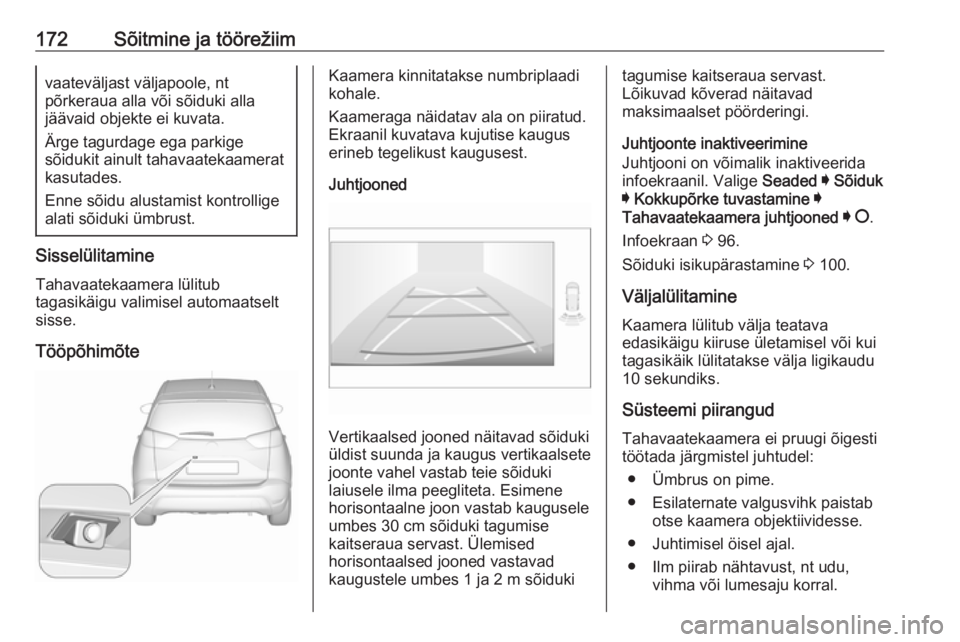

172Sõitmine ja töörežiimvaateväljast väljapoole, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge tagurdage ega parkige
sõidukit ainult tahavaatekaamerat
kasutades.
Enne sõidu alustamist kontrollige
alati sõiduki ümbrust.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt
sisse.
Tööpõhimõte
Kaamera kinnitatakse numbriplaadi
kohale.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Vertikaalsed jooned näitavad sõiduki
üldist suunda ja kaugus vertikaalsete
joonte vahel vastab teie sõiduki
laiusele ilma peegliteta. Esimene
horisontaalne joon vastab kaugusele
umbes 30 cm sõiduki tagumise
kaitseraua servast. Ülemised
horisontaalsed jooned vastavad
kaugustele umbes 1 ja 2 m sõiduki
tagumise kaitseraua servast.
Lõikuvad kõverad näitavad
maksimaalset pöörderingi.
Juhtjoonte inaktiveerimine
Juhtjooni on võimalik inaktiveerida
infoekraanil. Valige Seaded I Sõiduk
I Kokkupõrke tuvastamine I
Tahavaatekaamera juhtjooned I § .
Infoekraan 3 96.
Sõiduki isikupärastamine 3 100.
Väljalülitamine Kaamera lülitub välja teatavaedasikäigu kiiruse ületamisel või kui tagasikäik lülitatakse välja ligikaudu
10 sekundiks.
Süsteemi piirangud Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
● Ümbrus on pime.
● Esilaternate valgusvihk paistab otse kaamera objektiividesse.
● Juhtimisel öisel ajal.
● Ilm piirab nähtavust, nt udu, vihma või lumesaju korral.

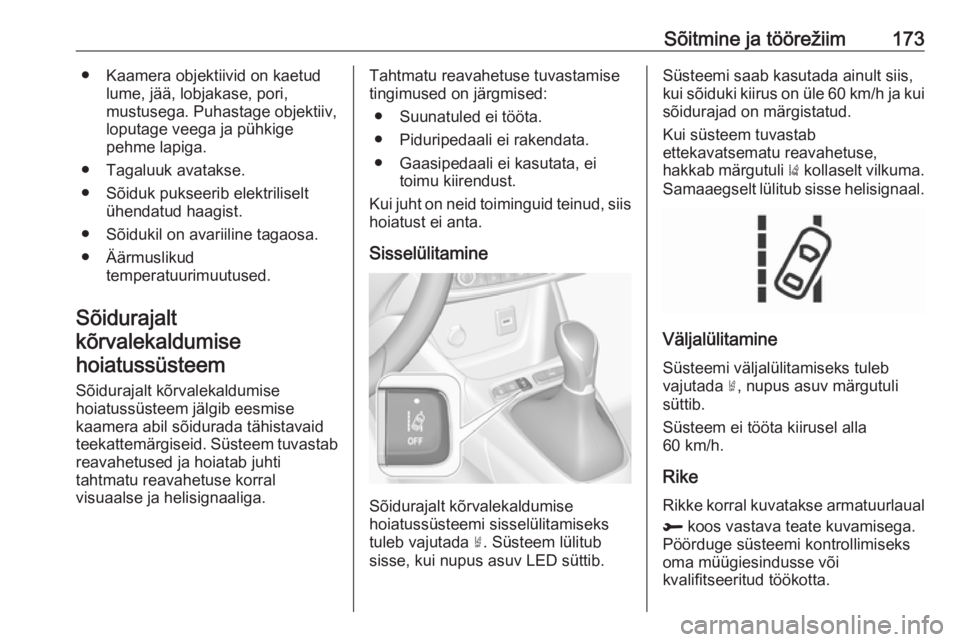

Sõitmine ja töörežiim173● Kaamera objektiivid on kaetudlume, jää, lobjakase, pori,
mustusega. Puhastage objektiiv,
loputage veega ja pühkige
pehme lapiga.
● Tagaluuk avatakse.
● Sõiduk pukseerib elektriliselt ühendatud haagist.
● Sõidukil on avariiline tagaosa.
● Äärmuslikud temperatuurimuutused.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
Sõidurajalt kõrvalekaldumise
hoiatussüsteem jälgib eesmise
kaamera abil sõidurada tähistavaid teekattemärgiseid. Süsteem tuvastab
reavahetused ja hoiatab juhti
tahtmatu reavahetuse korral
visuaalse ja helisignaaliga.Tahtmatu reavahetuse tuvastamise
tingimused on järgmised:
● Suunatuled ei tööta.
● Piduripedaali ei rakendata.
● Gaasipedaali ei kasutata, ei toimu kiirendust.
Kui juht on neid toiminguid teinud, siis hoiatust ei anta.
Sisselülitamine
Sõidurajalt kõrvalekaldumise
hoiatussüsteemi sisselülitamiseks
tuleb vajutada 007D. Süsteem lülitub
sisse, kui nupus asuv LED süttib.
Süsteemi saab kasutada ainult siis,
kui sõiduki kiirus on üle 60 km/h ja kui
sõidurajad on märgistatud.
Kui süsteem tuvastab
ettekavatsematu reavahetuse,
hakkab märgutuli 000C kollaselt vilkuma.
Samaaegselt lülitub sisse helisignaal.
Väljalülitamine
Süsteemi väljalülitamiseks tuleb
vajutada 007D, nupus asuv märgutuli
süttib.
Süsteem ei tööta kiirusel alla
60 km/h.
Rike Rikke korral kuvatakse armatuurlaual
R koos vastava teate kuvamisega.
Pöörduge süsteemi kontrollimiseks
oma müügiesindusse või
kvalifitseeritud töökotta.

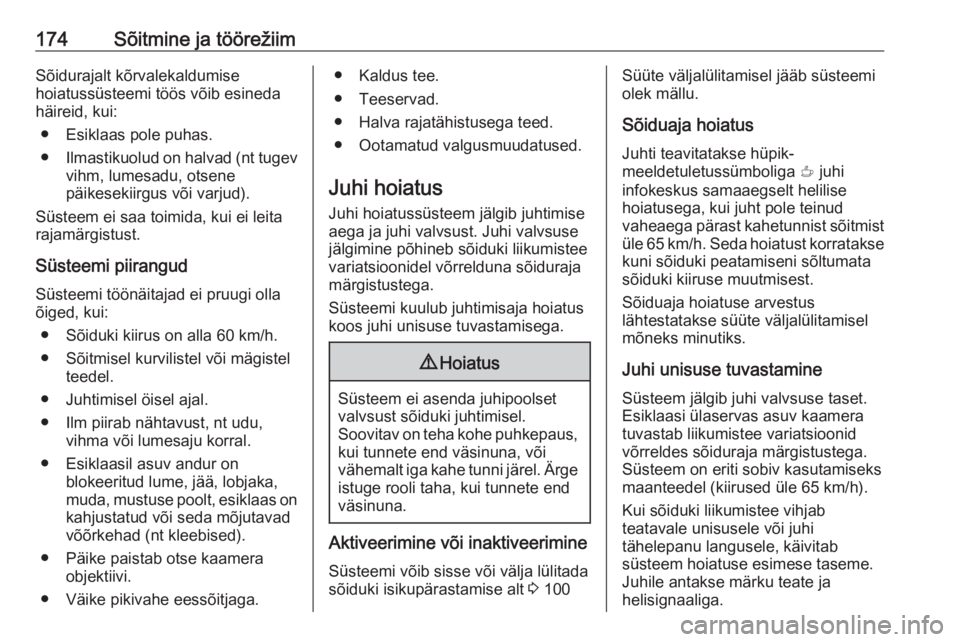

174Sõitmine ja töörežiimSõidurajalt kõrvalekaldumise
hoiatussüsteemi töös võib esineda
häireid, kui:
● Esiklaas pole puhas.
● Ilmastikuolud on halvad (nt tugev
vihm, lumesadu, otsene
päikesekiirgus või varjud).
Süsteem ei saa toimida, kui ei leita
rajamärgistust.
Süsteemi piirangud
Süsteemi töönäitajad ei pruugi olla
õiged, kui:
● Sõiduki kiirus on alla 60 km/h.
● Sõitmisel kurvilistel või mägistel teedel.
● Juhtimisel öisel ajal.
● Ilm piirab nähtavust, nt udu, vihma või lumesaju korral.
● Esiklaasil asuv andur on blokeeritud lume, jää, lobjaka,
muda, mustuse poolt, esiklaas on
kahjustatud või seda mõjutavad võõrkehad (nt kleebised).
● Päike paistab otse kaamera objektiivi.
● Väike pikivahe eessõitjaga.● Kaldus tee.
● Teeservad.
● Halva rajatähistusega teed.
● Ootamatud valgusmuudatused.
Juhi hoiatus
Juhi hoiatussüsteem jälgib juhtimise
aega ja juhi valvsust. Juhi valvsuse
jälgimine põhineb sõiduki liikumistee
variatsioonidel võrrelduna sõiduraja
märgistustega.
Süsteemi kuulub juhtimisaja hoiatus
koos juhi unisuse tuvastamisega.9 Hoiatus
Süsteem ei asenda juhipoolset
valvsust sõiduki juhtimisel.
Soovitav on teha kohe puhkepaus, kui tunnete end väsinuna, või
vähemalt iga kahe tunni järel. Ärge istuge rooli taha, kui tunnete end
väsinuna.
Aktiveerimine või inaktiveerimine
Süsteemi võib sisse või välja lülitada
sõiduki isikupärastamise alt 3 100
Süüte väljalülitamisel jääb süsteemi
olek mällu.
Sõiduaja hoiatus Juhti teavitatakse hüpik-
meeldetuletussümboliga 00DC juhi
infokeskus samaaegselt helilise
hoiatusega, kui juht pole teinud
vaheaega pärast kahetunnist sõitmist üle 65 km/h. Seda hoiatust korratakse
kuni sõiduki peatamiseni sõltumata
sõiduki kiiruse muutmisest.
Sõiduaja hoiatuse arvestus
lähtestatakse süüte väljalülitamisel
mõneks minutiks.
Juhi unisuse tuvastamine Süsteem jälgib juhi valvsuse taset.
Esiklaasi ülaservas asuv kaamera
tuvastab liikumistee variatsioonid võrreldes sõiduraja märgistustega.
Süsteem on eriti sobiv kasutamiseks
maanteedel (kiirused üle 65 km/h).
Kui sõiduki liikumistee vihjab
teatavale unisusele või juhi
tähelepanu langusele, käivitab
süsteem hoiatuse esimese taseme. Juhile antakse märku teate ja
helisignaaliga.
