Îngrijirea autovehiculului207
2. Rotiţi soclul becului inferior însens antiorar pentru deblocare.
Scoateţi soclul becului din
carcasa reflectorului.
3. Apăsaţi clema şi scoateţi becul din suportul becului.
4. Înlocuiţi becul şi montaţi-l la suportul becului.
5. Introduceţi soclul becului în carcasa reflectorului şi rotiţi în
sens orar.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Faza scurtă
1. Rotiţi capacul (2) în sens antiorar şi scoateţi-l.
2. Ridicaţi siguranţa, apoi trageţispre înapoi conectorul fişei.
3. Rabataţi în jos siguranţa şi scoateţi becul din carcasa
reflectorului.

208Îngrijirea autovehiculului4. Înlocuiţi becul şi împingeţi-l încarcasa reflectorului, aşezând pepoziţie clema.
5. Rabataţi în sus siguranţa şi menţineţi-o pe poziţie.
6. Montaţi conectorul fişei la bec ţi fixaţi-l cu siguranţa.
7. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Faruri LED
Farurile pentru fază scurtă şi lungă,
lămpile de poziţie laterale, luminile pe timp de zi şi luminile pentru
semnalizarea direcţiei sunt proiectate
ca LED-uri şi nu pot fi schimbate.
Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.Proiectoarele de ceaţă
Becurile sunt accesibile din partea de dedesubt a autovehiculului.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasa
reflectorului.
2. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în carcasa reflectorului, răsuciţi în
sens orar şi cuplaţi.
Lămpile de poziţie din spate În funcţie de versiune, lămpile de
poziţie din spate şi lămpile de frână
sunt proiectate ca LED-uri. În cazul
unei defecţiuni, apelaţi la un atelier
pentru înlocuirea LED-urilor.

Îngrijirea autovehiculului209Ansamblul lămpii din caroserieScoaterea ansamblului de iluminat
1. Deşurubaţi cele două şuruburi care fixează ansamblul de
iluminat.
2. Demontaţi ansamblul de iluminat trăgându-l drept în spate.
3. Scoateţi cele trei şuruburi carefixează soclul becului.
4.Versiune fără LED-uri
Scoateţi becul prin tragere şi
înlocuiţi-l.
Lampa de poziţie spate/stopul de
frână ( 1)
Lampă de semnalizare ( 2)
Versiune cu LED-uri Doar becul lămpii de semnalizare
a direcţiei poate fi înlocuit.

210Îngrijirea autovehiculului
Scoateţi soclul becului din
ansamblul farului rotindu-l în sens
invers orar.
Scoateţi becul pentru
semnalizarea direcţiei din soclu,
trăgându-l drept în afară.
Înlocuiţi becul.
Montarea ansamblului de iluminat 1. Montaţi soclul becului la ansamblul farului şi fixaţi-l cu trei
şuruburi.
2. Montaţi ansamblul farului la caroseria autovehiculului, aşa
cum este prezentat în ilustraţie şi
fixaţi-l cu cele două şuruburi.
Ansamblul luminilor din hayon
Scoaterea ansamblului de iluminat
1. Desprindeţi capacul din hayon şi scoateţi-l.

Îngrijirea autovehiculului2112. Deşurubaţi cu mâna piuliţa defixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Apăsaţi clema pentru a elibera şi scoate soclul becului.
5. Versiune fără LED-uri
Scoateţi becul şi înlocuiţi-l:
Lumină spate ( 1)
Lampa de ceaţă spate (stânga),
lampa de marşarier (dreapta) ( 2)
Versiune cu LED-uri Doar becul lămpii de marşarier
poate fi înlocuit.
Scoateţi soclul becului din
ansamblul farului rotindu-l în sens
invers orar.
Scoateţi becul din soclu,
trăgându-l drept în afară.

212Îngrijirea autovehicululuiÎnlocuiţi becul.
Montarea ansamblului de iluminat 1. Fixaţi suportul becului la ansamblul lămpii.
2. Montaţi ansamblul lămpii lahayon.
3. Fixaţi ansamblul lămpii cu piuliţa de fixare din plastic.
4. Montaşi capacul la hayon.
Lămpi de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.

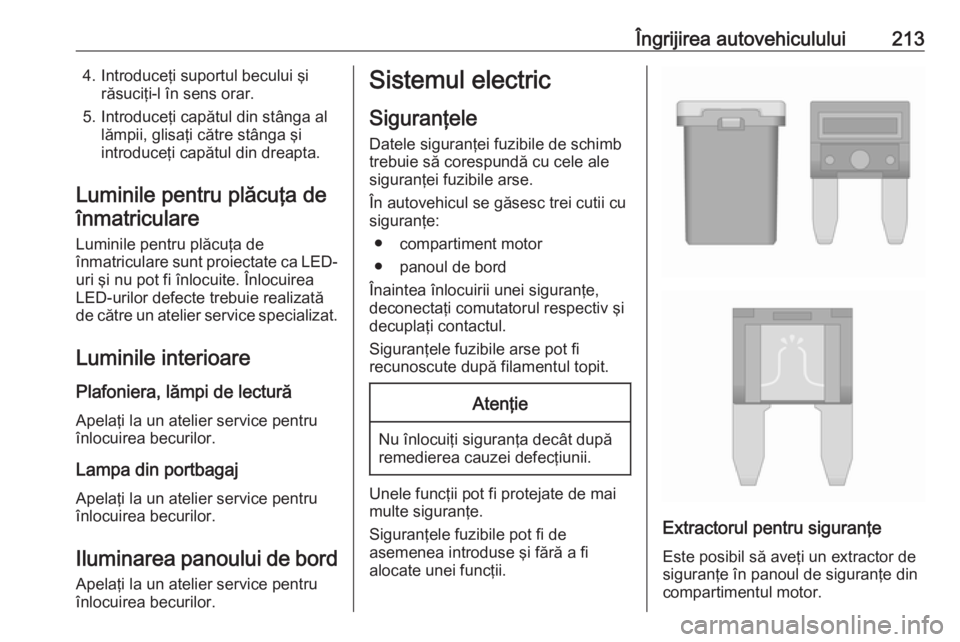

Îngrijirea autovehiculului2134. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
Luminile pentru plăcuţa de
înmatriculare sunt proiectate ca LED- uri şi nu pot fi înlocuite. Înlocuirea
LED-urilor defecte trebuie realizată
de către un atelier service specializat.
Luminile interioare Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● compartiment motor
● panoul de bord
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele funcţii pot fi protejate de mai
multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul pentru siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

214Îngrijirea autovehiculului
În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară sau laterală cu ajutorul extractorului şiscoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
Nr.Circuit1Sistemul de climatizare, ventila‐
torul2–3Cutia cu siguranţe din caroserie4–5Cutia cu siguranţe din panoul de
bord6Unitate de răcire motor7Modulul de control al autovehi‐
culului8Pompă de combustibil pentru
comanda motorului
