Page 217 of 283
Conservação do veículo215
Retirar o casquilho da lâmpada do
conjunto de luzes rodando-o para
a esquerda.
Remover a lâmpada da luz de
mudança de direção do casquilho
puxando-a diretamente para fora.
Substituir a lâmpada.
Montagem do grupo ótico 1. Montar o suporte da lâmpada no grupo ótico e fixá-lo com os três
parafusos.
2. Montar o grupo ótico na carroçaria do veículo conforme
ilustrado e fixá-lo com os dois
parafusos.
Montagem de luzes na porta da
bagageira
Desmontagem do grupo ótico
1. Soltar a cobertura na bagageira e
removê-la.

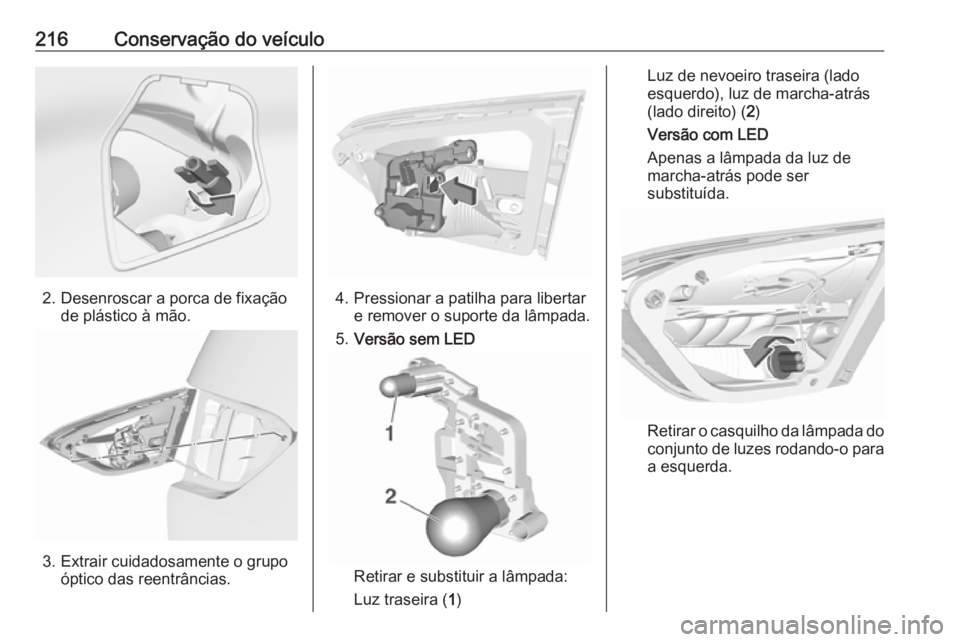

Page 218 of 283
216Conservação do veículo
2. Desenroscar a porca de fixaçãode plástico à mão.
3. Extrair cuidadosamente o grupoóptico das reentrâncias.
4. Pressionar a patilha para libertare remover o suporte da lâmpada.
5. Versão sem LED
Retirar e substituir a lâmpada:
Luz traseira ( 1)
Luz de nevoeiro traseira (lado
esquerdo), luz de marcha-atrás
(lado direito) ( 2)
Versão com LED
Apenas a lâmpada da luz de
marcha-atrás pode ser
substituída.
Retirar o casquilho da lâmpada do
conjunto de luzes rodando-o para
a esquerda.

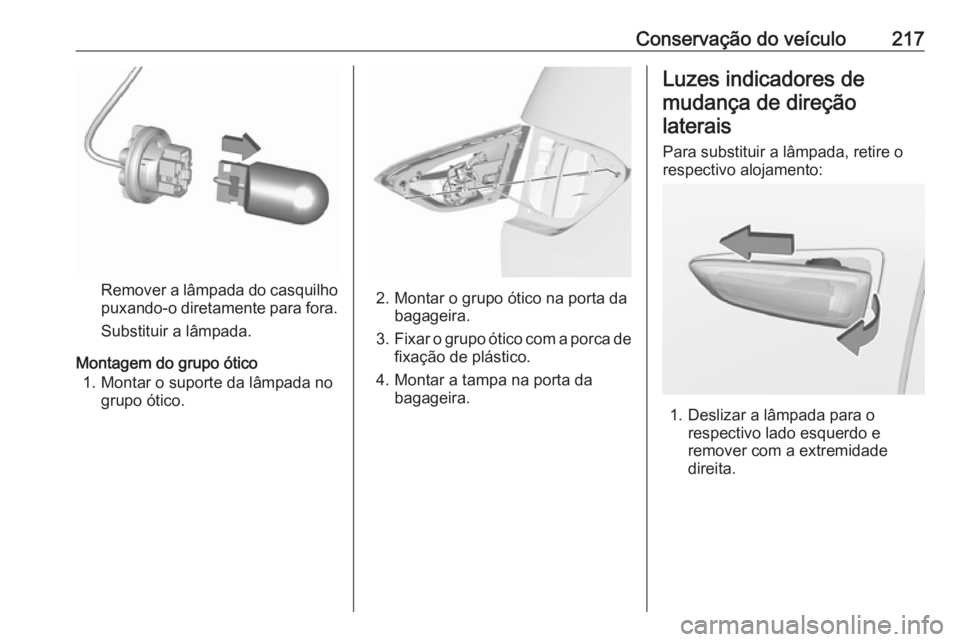

Page 219 of 283
Conservação do veículo217
Remover a lâmpada do casquilho
puxando-o diretamente para fora.
Substituir a lâmpada.
Montagem do grupo ótico 1. Montar o suporte da lâmpada no grupo ótico.2. Montar o grupo ótico na porta dabagageira.
3. Fixar o grupo ótico com a porca de
fixação de plástico.
4. Montar a tampa na porta da bagageira.
Luzes indicadores de
mudança de direção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.

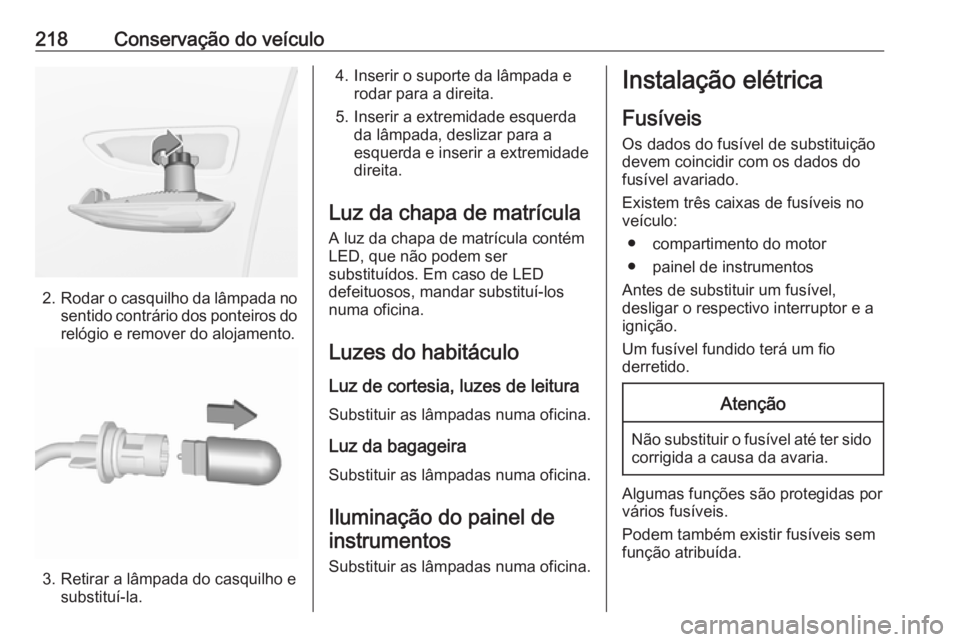

Page 220 of 283

218Conservação do veículo
2.Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
A luz da chapa de matrícula contém
LED, que não podem ser
substituídos. Em caso de LED
defeituosos, mandar substituí-los numa oficina.
Luzes do habitáculo
Luz de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.
Luz da bagageira Substituir as lâmpadas numa oficina.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● compartimento do motor
● painel de instrumentos
Antes de substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido terá um fio
derretido.Atenção
Não substituir o fusível até ter sido corrigida a causa da avaria.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.

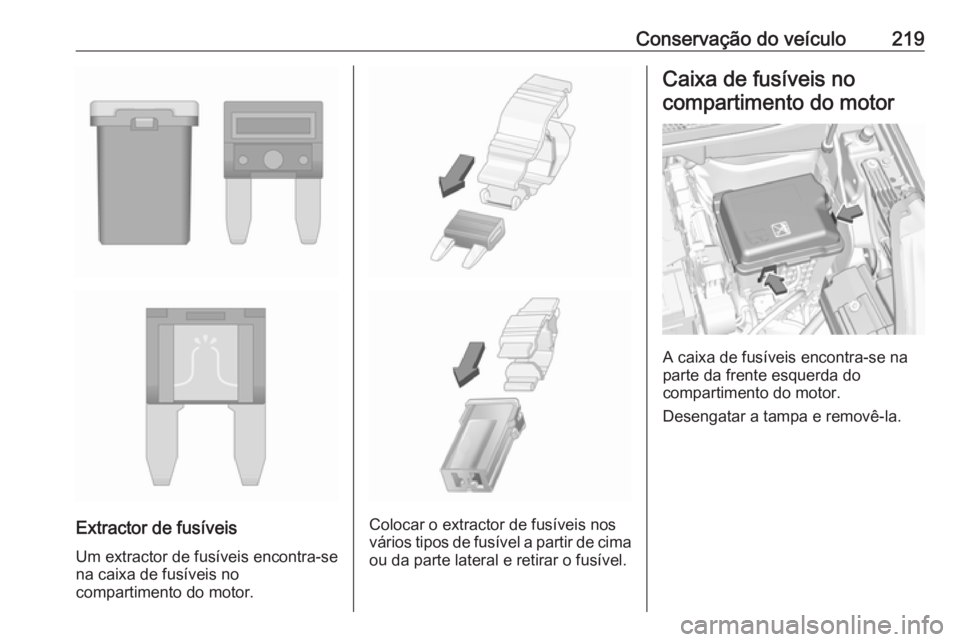

Page 221 of 283
Conservação do veículo219
Extractor de fusíveis
Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a tampa e removê-la.
Page 222 of 283

220Conservação do veículoN.ºCircuito1Ventoinha do sistema de ar
condicionado2–3Caixa de fusíveis na carroçaria4–5Caixa de fusíveis no painel de
instrumentos6Unidade de arrefecimento do
motor7Módulo de controlo da carro‐
çariaN.ºCircuito8Comando do motor, bomba de
combustível9Comando do motor10Comando do motor11Comando do motor12Unidade de arrefecimento do
motor13Módulo de controlo da carro‐
çaria14Sensor da bateria inteligente15–16Farol de nevoeiro dianteiro17–18Luz de máximos direita19Luz de máximos esquerda20Comando do motor, bomba de
combustível21Motor de arranque22–N.ºCircuito23Motor de arranque24Engate do reboque25Caixa de fusíveis no painel de
instrumentos26Módulo de controlo da caixa de
velocidades27Módulo de controlo da carro‐
çaria28Módulo de controlo do motor29Limpa-vidros dianteiro30Módulo de controlo da carro‐
çaria
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Page 223 of 283
Conservação do veículo221Caixa de fusíveis no painel
de instrumentos
Caixa de fusíveis no lado
esquerdo do painel de
instrumentos
Nos veículos com volante à
esquerda, a caixa dos fusíveis
encontra-se atrás de uma cobertura
no painel de instrumentos.
Desengatar a cobertura lateralmente e remover.
N.ºCircuito1Espelho retrovisor interior /
Sistema de escape / Direção
assistida elétrica / Sensor da
embraiagem / GPL / Ajuste dos
espelhos retrovisores exte‐
riores / Carregamento indutivo2–3Engate do reboque4Buzina5Bomba do lava-vidros à frente e
atrásN.ºCircuito6Bomba do lava-vidros à frente e
atrás7Volante aquecido8Limpa-vidros traseiro9–10Sistema de fecho centralizado
das portas11Sistema de fecho centralizado
das portas12Grupo de instrumentos13Sistema de controlo da climati‐
zação / USB14OnStar15Conjunto de instrumentos /
Sistema de climatização16Travão / Motor de arranque /
Desativação diferida da alimen‐
tação17Grupo de instrumentos
Page 224 of 283
222Conservação do veículoN.ºCircuito18Apoio Avançado ao Estaciona‐
mento19Módulo da coluna superior /
Módulo de controlo do reboque20–21Sistema de alarme antirroubo /
Botão Start22Sensor de chuva / Câmara23Módulo das portas24Apoio avançado ao estaciona‐
mento / Câmara / Sistema de
informação e lazer25Airbag26Módulo da coluna superior27Sistema de alarme anti-roubo28–29Informação e lazer30–31Informação e lazerN.ºCircuito32Tomada eléctrica dianteira33–34Espelhos retrovisores exteriores aquecidos / Módulo das portas35Conjunto de instrumentos /
Interruptor das luzes / Apoio
Avançado ao Estacionamento /
Módulo de comando da caixa de
velocidades36Luzes de cortesia / Luzes da
pala para-sol / Luz do porta-
-luvasCaixa de fusíveis no lado direito
do painel de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás de uma tampa no porta-luvas. Abrir o
porta-luvas e retirar a tampa.
Remover o suporte.
