Soins du véhicule263Sports Tourer

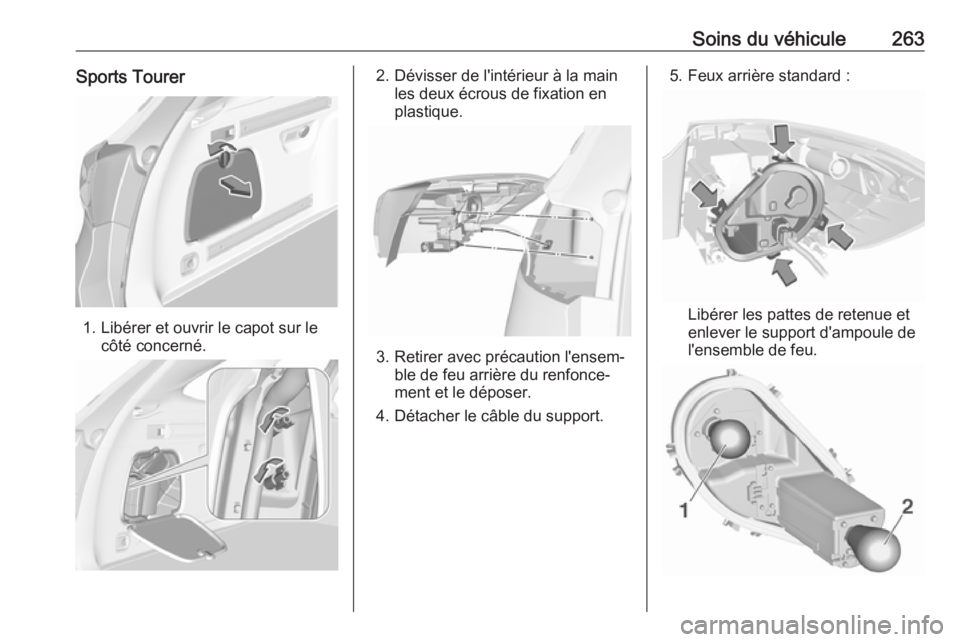

1. Libérer et ouvrir le capot sur lecôté concerné.
2. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer.
4. Détacher le câble du support.
5. Feux arrière standard :
Libérer les pattes de retenue et
enlever le support d'ampoule de
l'ensemble de feu.

264Soins du véhicule6. Enlever et remplacer les ampou‐les :
Feu arrière / feu stop ( 1)
Clignotant ( 2)
7. Insérer le support d'ampoule dans
l'ensemble de feu.
8. Feux arrière à DEL :
Sur la version avec feux arrière à
DEL et feux stop à DEL, seule
l'ampoule du feu clignotant peut
être remplacée : déposer le porte-
ampoule dans l'ensemble de feu
en le tournant. Replacer l'am‐
poule dans le porte-ampoule.
9. Fixer le câble au dispositif de rete‐
nue.
10. Fixer l'ensemble de feu à la carrosserie du véhicule et serrer
les écrous de fixation depuis l'in‐
térieur du coffre. Fixer le capot.
Selon la version, les feux arrière et les
feux stop sont conçus comme des
DEL. En cas de défaillance, faire
remplacer les DEL dans un atelier.
Ensemble d'éclairage sur le hayon
1. Détacher le couvercle dans le hayon et le déposer.
2. Dévisser l'écrou de fixation enplastique à la main.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.

Soins du véhicule265
4. Enfoncer les trois pattes de rete‐nue et enlever le support d'am‐
poule de l'ensemble de feu.
5. Enlever et remplacer l'ampoule :
Feu de recul ( 1)
Feu arrière ( 2)
Feu antibrouillard arrière ( 3) (côté
gauche)
6. Insérer le support d'ampoule dans
l'ensemble de feu arrière.
7. Sur la version avec feux arrière à DEL, seule l'ampoule du feu de
recul peut être remplacée : dépo‐
ser le porte-ampoule dans l'en‐
semble de feu en le tournant.
Replacer l'ampoule dans le porte-
ampoule.
8. Monter l'ensemble du feu dans le hayon et serrer l'écrou de fixation
de l'intérieur. Fixer le capot.
Selon la version, les feux arrière sont conçus comme des DEL. En cas de
défaillance, faire remplacer les DEL
dans un atelier.
Feux de direction latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

266Soins du véhicule
2.Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une
montre.

Soins du véhicule267
4.Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une
montre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Certaines versions d'éclairage de plaque d'immatriculation à DEL. En
cas de DEL défectueuses, les faire
remplacer par un atelier.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
Les ampoules doivent être rempla‐
cées par un atelier.
Éclairage du coffre Les ampoules doivent être rempla‐
cées par un atelier.
Éclairage du tableau de bord
Les ampoules doivent être rempla‐
cées par un atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● compartiment moteur
● tableau de bord
● coffre
Avant de remplacer un fusible, désac‐
tiver le commutateur correspondant
et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la défaillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.

268Soins du véhicule
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.

Soins du véhicule269N°Circuit électrique1Démarreur2Démarreur3Capteur d'échappement4Module de commande du moteur5Fonctions du moteur/Aeroshutter6Module de commande de trans‐
mission7–8Module de commande du moteur9Climatisation automatique10Systèmes d'échappement diesel11Système de verrouillage du
hayon, transmission12Massage lombaire du siège13Pompe14Systèmes d'échappement diesel15Capteur d'échappement16Injection de carburantN°Circuit électrique17Injection de carburant18Systèmes d'échappement diesel19Systèmes d'échappement diesel20–21–22ABS23Système de lave-glace pour
pare-brise et lunette arrière24Lave-glace de phare25Chauffage du gazole (diesel)26Module de commande de trans‐
mission27Module de hayon électrique28–29Lunette arrière chauffante30Dégivrage de rétroviseur31Module d'alarme antivol

270Soins du véhiculeN°Circuit électrique32Transformateur c.c./Affichage à
DEL/Chauffage électrique/
Climatisation/contrôleur de
bougie de préchauffage33Avertisseur sonore d'alarme
antivol34Avertisseur sonore35Prise de courant du coffre36Feu de route côté droit (Halo‐
gène)/Feu de croisement côté
droit (DEL)37Feu de route gauche (halogène)38Phare à DEL/Réglage automa‐
tique de la portée des phares39Phares antibrouillard40Module de passerelle central41Capteur d'eau dans le carburant/ Pompe à eau42Réglage manuel de la portée des phares43Pompe à carburantN°Circuit électrique44Caméra arrière/Rétroviseur inté‐
rieur/Module de remorque45Phare à DEL gauche/Réglage
automatique de la portée des
phares côté gauche46Combiné d'instruments47Verrou de colonne de direction48Essuie-glace arrière49Rétroviseur extérieur50Phare à DEL droit/Réglage auto‐ matique de la portée des phares
côté droit51Feu de croisement gauche (DEL)52Module de commande de
moteur/Module de commande
de transmission53–54Essuie-glace avant55Systèmes d'échappement dieselN°Circuit électrique56–57–
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau de bord
La boîte à fusibles est placée derrièreun cache.
