2018.5 OPEL ADAM Uporabniški priročnik

Nega vozila1834. Žarnico rahlo obrnite na levo in joodstranite. Vstavite novo žarnico.
5. Držalo žarnice vstavite v žaromet in ga obrnite na desno.
6. Pritrdite sestav luči v odbijač in privijte oba vijaka.
7. Vstavite pokrov in ga pritrdite v odbijač.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Žarnico izvlecite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.

184Nega vozila
2. Luč rahlo povlecite navzdol. Nevlecite je prek točke upora, sicer
boste pretrgali kabel.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Žarnico izvlecite iz nosilca in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Lučko vstavite v odbijač in jo namestite do priklopa.
Notranje luči Te sijalke dajte zamenjati v servisni
delavnici:
● notranje in bralne luči● osvetlitev prtljažnika
● stropna luč
● ambientalna osvetlitev
● zvezdna osvetlitev
● osvetlitev instrumentovElektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● v motornem prostoru spredaj levo,
● pri vozilih z volanom na levi strani
- za stikalom luči, pri vozilih z
volanom na desni strani - za
sovoznikovim predalom.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.

Nega vozila185
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko od
zgoraj in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

186Nega vozilaŠt.Tokokrog1Zadnji nosilec2Stikalo za zunanja ogledala3Krmilni modul karoserije4Električno zložljiva platnena
streha5ABS6Kratke luči za dnevno vožnjo/
leva kratka luč7–8Stikalo električno pomičnega
stekla9Senzor akumulatorja vozila10Poravnava žarometov/vžig11Zadnji brisalec12Odroševanje stekel13Kratke luči za dnevno vožnjo/
desna kratka luč14Ogrevanje zunanjih ogledal15Modul robotiziranega ročnega
menjalnikaŠt.Tokokrog16Modul črpalke za gorivo/modul
za LPG17Notranje ogledalo/pretvornik
napetosti18Motorni računalnik19Črpalka za gorivo20–21Elektromagnetni ventil za praz‐
njenje posode22–23Vžigalne tuljave / šobe za vbrizg goriva24Sistem za pranje25Senzor ambientalne osvetlitve/
senzor za dež in svetlobo26Senzorji motorja27Upravljanje motorja28Motorni računalnik/modul za
LPG29Motorni računalnik

Nega vozila187Št.Tokokrog30–31Leva dolga luč32Desna dolga luč33Motorni računalnik34Hupa35Sklopka kompresorja klimatske
naprave36–Št.Tokokrog1Črpalka ABS2Sprednji brisalec3Ventilator4Armaturna plošča/ogrevanje
sedeža5Ventilator za hlajenje6–7Modul robotiziranega ročnega
menjalnika8Ventilator za hlajenje9Ventilator za hlajenje10
––11Zaganjač
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.

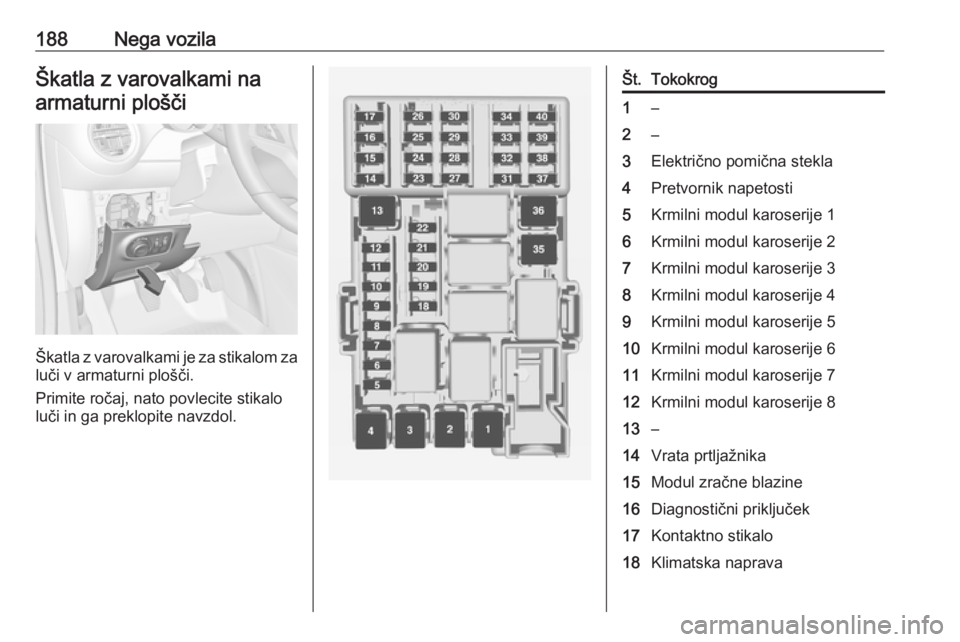

188Nega vozilaŠkatla z varovalkami naarmaturni plošči
Škatla z varovalkami je za stikalom za
luči v armaturni plošči.
Primite ročaj, nato povlecite stikalo
luči in ga preklopite navzdol.
Št.Tokokrog1–2–3Električno pomična stekla4Pretvornik napetosti5Krmilni modul karoserije 16Krmilni modul karoserije 27Krmilni modul karoserije 38Krmilni modul karoserije 49Krmilni modul karoserije 510Krmilni modul karoserije 611Krmilni modul karoserije 712Krmilni modul karoserije 813–14Vrata prtljažnika15Modul zračne blazine16Diagnostični priključek17Kontaktno stikalo18Klimatska naprava

Nega vozila189Št.Tokokrog19Avdio ojačevalnik20Parkirni pomočnik21Stikalo zavor22Infotainment sistem23Polnilni priključek USB24Infotainment sistem25OnStar26Instrumentna plošča27Ogrevanje sedeža, voznik28–29–30kontakt31Protivlomna alarmna naprava32Ogrevanje sedeža, sovoznik33Ogrevan volanski obroč34–35–36–Št.Tokokrog37Zadnji brisalec38Vžigalnik39Indukcijsko polnjenje40–Orodje vozila
Orodje Vozila brez rezervnega kolesa
Nekaj orodja in vlečno uho sta
spravljena skupaj v škatli z orodjem
pod talnim prekrivalom v prtljažniku.
Na različici s škatlo za spravljanje
najprej odstranite škatlo 3 66.

190Nega vozila
Pri izvedbi z nosilcem na zadku vozila
ali motorjem na utekočinjen naftni plin je orodje skupaj z vlečnim ušesom, kije z jermenom pritrjeno na levo steno
prtljažnika.
Na različici s škatlo za spravljanje je
kovček z orodjem in vlečnim ušesom
shranjen v škatli v prtljažniku 3 66.
Pri izvedbi z nizkotonskim zvočnikom
je orodje skupaj z vlečnim ušesom in
varnostnim trikotnikom nameščeno v
škatli pod talnim prekrivalom. Za
dostop odstranite talno prekrivalo:
preklopite zadnji del naprej in izvlecite
prekrivalo proti zadku 3 68.
Vozila z rezervnim kolesom
Dvigalka, ključ za kolesne vijake,
orodje in dva trakova za pritrditev
poškodovanega kolesa so v škatli z
orodjem pod talnim prekrivalom
prtljažnika 3 68.
